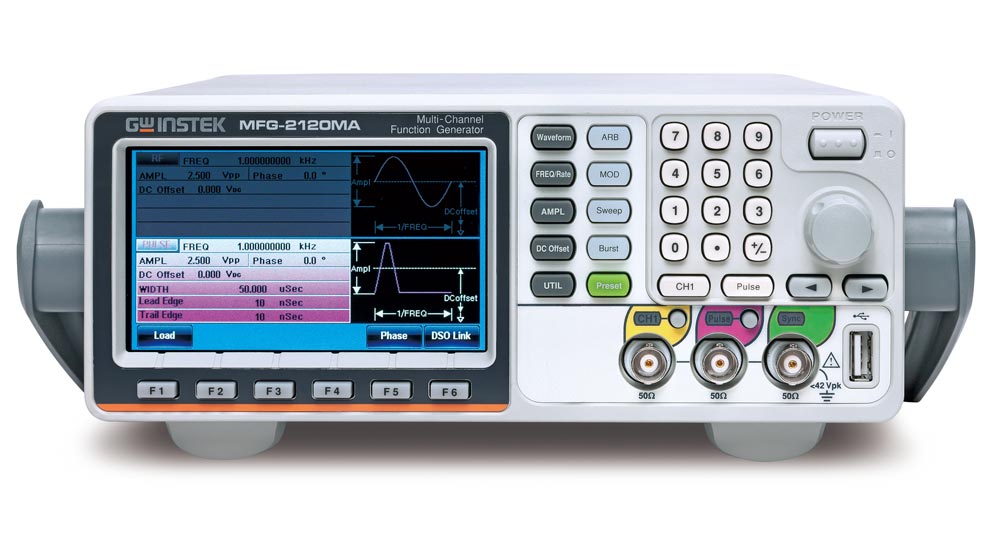

Генератор MFG-72120MA

2-канальный генератор сигналов специальной и произвольной формы, генератор импульсов. Независимые выходы с полной гальванической развязкой + синх.вход/выход ТТЛ, вход внешней модуляции. Режимы модуляции AM/ FM/ PM/ FSK/ PWM. Режимы свипирования (частота и амплитуда)/ sweep, формирование пакетов радиоимпульсов/ burst. Усиленная изоляция между выходами с поддержкой режима объединения с ИП пост. тока для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В. Программное обеспечение AWES (ПО) для создания и редактирования сигналов произвольной формы/СПФ (библиотека включает равномерный шум, гауссовский (Gaussian), шум Релея (Rayleigh), цифр. коды NZ-код, Манчестер, RS-232, и др.). Поддержка функции DWR (Direct Waveform Reconstruction) захват сигнала на цифровом осциллографе GW Instek и его воспроизведение генератором.

Технические характеристики 2-канального генератора сигналов специальной и произвольной формы MFG-72110МA:

Параметр	Значение
1 канал (ФГ+СПФ)
Амплитуда	10 Впик на нагрузке 50 Ом (разрешение 1 мВ)
Диапазон частот	1 мкГц…20 МГц (синус)
Погрешность установки частоты	±(1*10-6)
Режим постоянного смещения	± 5 Впик
Генератор сигналов произвольной формы
ЦАП	14 бит
Частота дискретизации	200 МГц
Длина памяти	16 К точек, 66 встроенных форм
2-канал (Генератор импульсов)
Диапазон частот	1 мкГц - 25 МГц
Амплитуда	1 мВ…2,5 Впик (на 50 Ом), постоянное смещение до ±1 В пик
Длительность импульса	20 нс- 999,9 кс, время нарастания / спада 10 нс - 20 с с разрешением 1 нс
Регулируемая скважность	0,01-99,99 %
Постоянный ток для увеличения амплитуды Uвых (AC-DC)	до +42 В или -42 В
Встроенный усилитель сигналов
Диапазон	0 Гц -100 кГц
Усиление	20 дБ, Pвых до 20 Вт (@ 8 Ом/ для прямоуг.), макс. Iвых 1,6 А/ Uвых 12,5 В
Входной импеданс	10 кОм
Встроенный частотомер
Диапазон	5 Гц…150 МГц
Входной уровень	35 мВ…30 Вскз
Разрешение АЦП	8 бит
Внутренняя память (запись/вызов)	10 ячеек форм сигналов (16 К), 10 профилей настроек
Дисплей	Цветной графический ЖКИ (диагональ 11 см, разрешение 480 х 272 точек)
Интерфейсы	USB (Host/ Device)
Габариты	266 × 107 × 293 мм
Масса	2,5 кг

№	Наименование	Количество
1	2-канальный генератор сигналов специальной и произвольной формы MFG-72120MA	1

 Купить генератор MFG-72120MA вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
