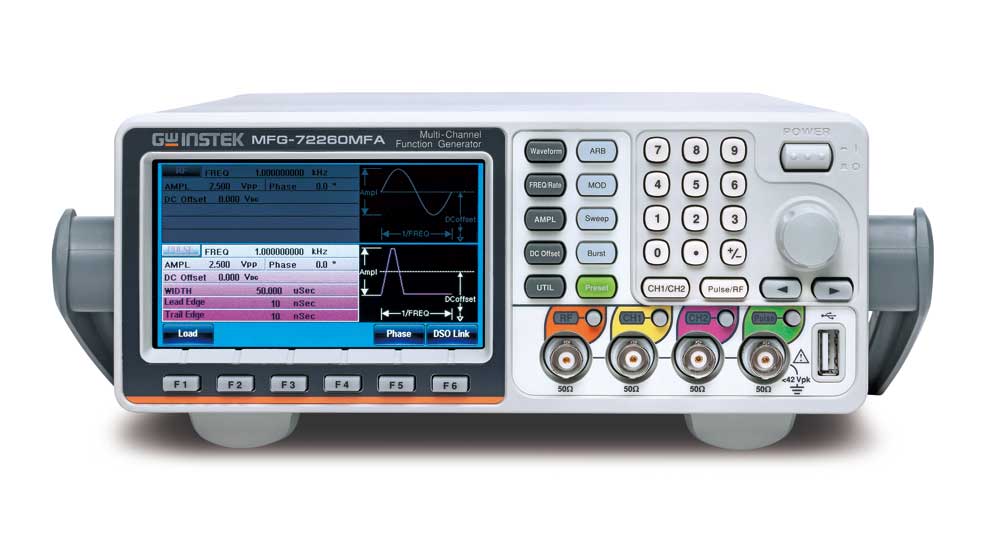

Генератор MFG-72260MFA

Характеристики генератора MFG-72260MFA

Количество каналов	4
Цифровой выход	нет
Частотный диапазон ОТ	1 мкГц
Частотный диапазон ДО	60 МГц, Импульс - 25 МГц, ВЧ-выход - 160 МГц
Опорный генератор (погрешность установки частоты)	±2×10^-5
Выходной уровень (минимум)	1мВ
Выходной уровень (максимум)	10 Впик-пик, Импульс - 2,5 Впик-пик, ВЧ-выход - 2 Впик-пик
Выходной импеданс (Ом)	50
ЦАП (бит)	14
Память (СПФ)	16 кБ
Виды модуляции	AM, ЧМ, ФM, ЧМн, SUM, ШИМ, АМн, ФМн
ГКЧ	да
BURST Пакетный режим	да
Экран (см, разрешение)	11 см, 480 х 272 точек
Особенности	Все выходы полностью гальванически развязаны. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов). Возможность редактирования СПФ без подключения к ПК. Встроенный частотомер до 150 МГц. Усиленная изоляция между выходами с поддержкой режима объединения с ИП постоянного тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В. Программное обеспечение AWES для формирования сигналов произвольной формы.
Интерфейс	USB, LAN

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Описание генератора сигналов специальной и произвольной формы MFG-72260MFA:

Генератор сигналов специальной и произвольной формы, генератор импульсов. Независимые выходы с полной гальванической развязкой + синхронизацией вход/выход ТТЛ, вход внешней модуляции.

Технические характеристики генератора сигналов специальной и произвольной формы MFG-72260MFA:

Параметр	Значение
Каналы	4
Амплитуда	10 Впик на нагрузке 50 Ом (разрешение 1 мВ)
Диапазон частот	1 мкГц…30 МГц (синус)
Погрешность установки частоты	±(2*10-5)
Режим постоянного смещения	± 5 Впик
Генератор сигналов произвольной формы
ЦАП	14 бит
Частота дискретизации	200 МГц
Длина памяти	16 К точек, 66 встроенных форм
Генератор импульсов
Диапазон	1 мкГц - 25 МГц
Амплитуда	1 мВ…2,5 Впик (на 50 Ом)
Постоянное смещение	до ±1 В пик
Длительность импульса	20 нс- 999,9 кс
Время нарастания / спада	10 нс - 20 с с разрешением 1 нс
Коэффициент заполнения	0,01-99,99 %
Общие характеристики
Диапазон	5 Гц…150 МГц
Входящий уровень	35 мВ…30 В скз
Режимы модуляции	AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн и ФМн
Режимы свипирования	Частота и Амплитуда формирование пакетов радиоимпульсов
Увеличения амплитуды	U вых (AC-DC) до +42 В или -42 В
Программное обеспечение	AWES для создания и редактирования сигналов произвольной формы (библиотека включает равномерный шум, гауссовский, шум Релея, цифр. коды NZ-код, Манчестер, RS-232, и др.).
Внутренняя память (запись/вызов)	10 ячеек форм сигналов (16 К), 10 профилей настроек.
Дисплей	Цветной графический ЖКИ (диагональ 11 см, разрешение 480 х 272 точек)
Интерфейсы	USB (host/ device), LAN
Габариты	266 × 107 × 293 мм
Масса	2,5 кг.

Комплект поставки MFG-72260MFA

№	Наименование	Количество
1	Генератор сигналов специальной и произвольной формы MFG-72260MFA	1

Купить генератор MFG-72260MFA вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
