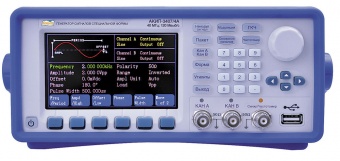

Генератор сигналов специальной формы АКИП-3407/5А

• Два независимых выхода.
• Диапазон частот 1 мкГц… 40 МГц.
• Выходной уровень: 0,1 мВ…10 Впик-пик (50 Ом, ≤20 МГц) 0,1 мВ…5 Впик-пик (50 Ом, >20 МГц), 0,2 мВ…20 Впик-пик (1 МОм, ≤ 20 МГц), 0,2 мВ…10 Впик-пик (1 МОм, >20 МГц).
• Формы сигналов: синус, меандр, импульс, пост. смещение, функиональные сигналы (11 форм), СПФ.
• Сигналы произвольной формы: дискретизация 120 МГц, длина памяти 4096 точек, ЦАП 14 бит.
• Режимы модуляции: АМ, ЧМ, ФМ (ИМ), ЧМн, ШИМ, BPSK.
• Режимы ГКЧ и формирования пакетов (Burst).
• Режим SUM: сложение 2-х выходных сигналов (вых.А/ вых.В).
• Встроенный частотомер 1 Гц … 150 МГц.
• Интерфейс USB.
• 226 × 365 × 98 мм;
• 3 кг.

Параметр	АКИП 3407/1А	АКИП 3407/2А	АКИП 3407/3А	АКИП 3407/4А	АКИП 3407/5А
Частотный диапазон	1 мкГц...10 МГц	1 мкГц...20 МГц	1 мкГц...30 МГц	1 мкГц...40 МГц	1 мкГц...60 МГц
Основные выходные параметры (Выход А/В)
Разрешение	1 мкГц (1 мкГц – 1 кГц)/ 1 мГц (> 1 кГц); 7 разрядов
Погрешность частоты	Стандартно: ± 5х10 -5 + 1 мкГц
Выходной уровень	Частота < 20 МГц: 0,1 мВ пик ...10 В пик (50 Ом); 0,2 мВ пик ...20 В пик (1 МОм) Частота > 20 МГц: 0,1 мВ пик ...7,5 В пик (50 Ом); 0,2 мВ пик ...15 В пик (1 МОм)
Разрешение	0,2 мВ пик (<2 В); 2 мВ пик (>2 В)
Погрешность уровня	±(1% от уст. + 1 мВ)
Постоянное смещение	± 5 В (на 50 Ом), разрешение 2 мВ, погрешность ±(1% + 1 мВ)
Длина памяти	4...4096 точек
Выходное сопротивление	1 МОм/ 50 Ом
Синусоида
Уровень гармоник относительно уровня основной частоты	АКИП-3407/1А....4А : -60 дБн в диапазоне до 5 МГц; -50 дБн в диапазоне 5 МГц ... 35 МГц АКИП-3407/5А : -60 дБн в диапазоне до 1 МГц; -50 дБн в диапазоне 1 МГц ... 30 МГц; -45 дБн в диапазоне 30 МГц ... 60 МГц
Сумм. гармонические искажения	≤ 0,1% (на частотах до 20 кГц)
Меандр
Время нарастания	≤ 20 нс
Скважность	0,1 % - 99,9 %
ТТЛ-выход
Время нарастания/спада	≤ 20 нс
Низкий уровень	< 0,3 В
Режим свипирования	> 4 В
Произвольная форма (Выход А/В)
Частота дискретизации	120 МГц				150 МГц
Формы сигнала	5 форм редактируемых пользователем (ячейки памяти NoNo 15...19)
Длина памяти	4096 точки
Разрешение ЦАП	14 бит (Выход A), 10 бит (Выход B)
Модуляция (Выход А)
Виды модуляции	АМ, ЧМ, ФМ, ШИМ, ЧМн, ФМн
Глубина АМ	1...120%
Частота модуляции	1 мкГц ... 100 кГц
Девиация фазы ФМ	0°...360°
Девиация ШИМ	0% ...99%
Сипирование (ГКЧ) (Выход А)
Режимы свипирования	Линейное или логарифмическое
Интервал свипирования	5 мс...500 с
Погрешность установки	±7% от установки ±1,5%
Выход частоты (MOD out)	100 мкГц...10 кГц; синус; 5 В пик-пик ± 2%; импеданс: 600 Ом
Пакетный режим (Выход А)
Формы сигналов	Синус, прямоугольник, пила/ треугольник и др.
Виды запуска	По счету (от 1 до 50000 имп, в зависимости от настроек), по строб-импульсу
Период повторения	1 мкс – 500 с
Режим сложения (Выход В)
По частоте	Отношение частот / разность частот
По амплитуде	Разность амплитуд/ разность смещений
Объединение формы	Объединяемые амплитуды: 0% ~ 100%
Частотомер
Частотный диапазон	10 мГц...350 МГц (100 нс...20 с); время счета 1 мс...500 с
Чувствительность	20 мВскз...5 Вскз
Общие данные
ЖК-дисплей	Графический цветной (TFT, диагональ 11 см), 480х272 точек
Напряжение питания	220 В ( ± 22 В), 47~53 Гц;
Рабочие условия	0...40°С, 80%
Интерфейс	USB (2 шт), RS-232
Габаритные размеры, масса	334 × 256 × 106 мм, 3 кг

№	Наименование	Количество
1	Генератор сигналов АКИП-3407/5А	1
2	Сетевой шнур	1
3	Соединительный кабель BNC-BNC	1
4	Руководство по эксплуатации	1
