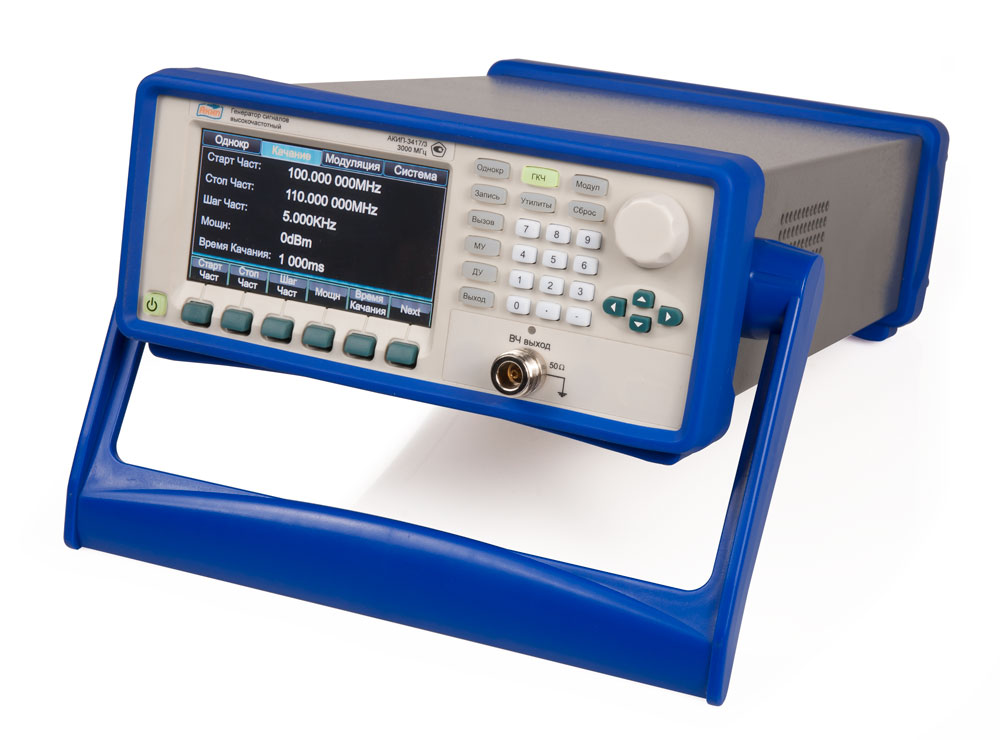

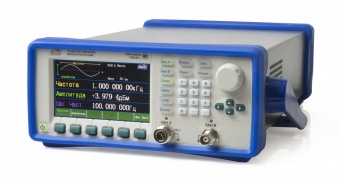

Генератор АКИП-3417

• 2 независимых канала (кан А/ В)
• Диапазон частот: 1 мкГц…500 МГц (канал A- синус), 1 мкГц…10 МГц (канал B), макс. разрешение 1 мкГц
• Канал A (система ФАПЧ): синус, прямоугольник
• Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)
• Вых. уровень (кан А/ В): 1 мВпик...10 Впик (50 Ом)/ -127 дБм… + 13 дБм
• Внутренний опорный генератор: ±1х10-6
• Виды модуляции (кан В): АМ, ЧМ, ЧМн, ФМн
• Функции (кан В): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
• Графический ЖК-дисплей с диагональю 9 см.(TFT, отображение 10 параметров выходного сигнала)

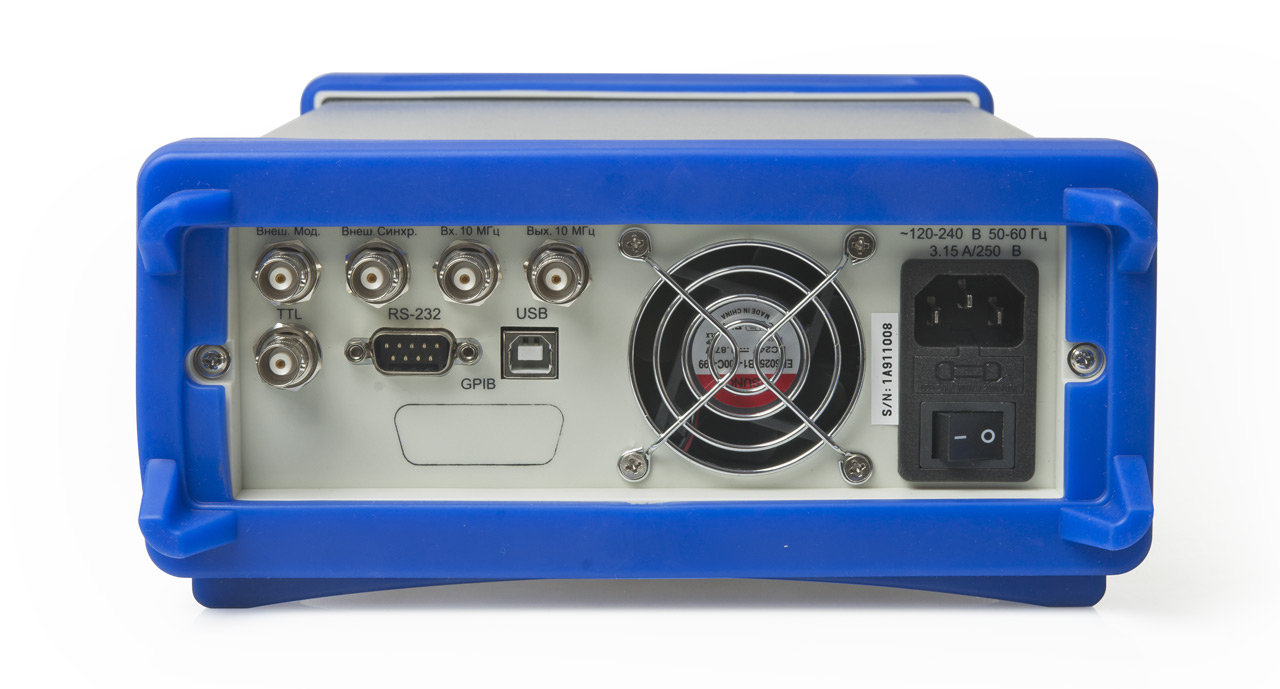

• Интерфейсы: USB, RS-232 (опция: GPIB)

Параметр	Значение
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ A)
Частотный диапазон	Синус: 1 мкГц … 500 МГц; прямоугольник: 1 мкГц … 80 МГц
Разрешение	1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц)
Погрешность уст. частоты	±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц)
Выходной уровень	-127 дБм… + 13 дБм
Разрешение	0,1 дБ
Погрешность уст. уровня	±1 дБ от уст. (вых. уров. ≥ - 105 дБм); ±2 дБ от уст. (вых. уров. ≥ - 117 дБм)
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ Б)
Частотный диапазон	1 мкГц … 10 МГц
Разрешение	1 мкГц
Погрешность уст. частоты	±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц)
Выходной уровень	1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм)
Разрешение	1 мВпик
Погрешность уст. уровня	±(1% от уст. + 1 мВ)
Постоянное смещение	±5 Впик (50 Ом), ± 10 Впик (1 МОм)
ОБЩИЕ ДАННЫЕ (КАНАЛ А/ В)
КСВН	< 1.8
Выходное сопротивление	1 МОм/ 50 Ом
СПЕКТРАЛЬНАЯ ЧИСТОТА
Коэффициент гармоник	< -30 дБн (при вых. уровне ≤ 4 дБм)
Негармон. составляющие	< -40 дБн (при вых. уровне ≤ 4 дБм, девиация несущей ≥ 5 кГц)
Субгармоники	< -40 дБн (выходной уровень ≤ 4 дБм)
Паразитная ЧМ	< 100 Гц (диап. част.: 0,3 … 3 кГц, СКЗ, < 110 МГц)
ПРЯМОУГОЛЬНИК
Время нарастания	≤ 15 нс
Выброс	≤ 5%
МОДУЛЯЦИЯ (КАНАЛ А)
Виды модуляции	АМ, ЧМ, ЧМн, ФМн
Глубина АМ	Глубина: 1 … 120 %
Частота модуляции	1 мкГц … 20 кГц (внутр.), 20 Гц … 20 кГц (внеш.)
Девиация фазы ФМн	0° … 360°
Вход внеш. модуляции	Уровень: 5 В. Частота: DC … 10 кГц. Импеданс: 10 кОм.
СВИПИРОВАНИЕ/ ГКЧ (КАНАЛ А)
Режимы качания	Линейный, логарифмический - Fнес ≤ 80 МГц; пошаговый - Fнес ≥ 80 МГц
Время качания	1 мс…800 с (лин.), 10 мс … 800 с (лог.)
Длительность шага	50 мс … 10 с
ПАКЕТНЫЙ РЕЖИМ BURST (КАН А)
Виды запуска	По счету (от 1 до 10.000 импульсов), по строб-импульсу
Период повторения	1 мс – 800 с
ФОРМЫ СИГНАЛА (КАНАЛ B)
Тип	Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.)
Прямоугольник	Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 %
Импульс	Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с
Пила	Симметрия: 0,0 … 100,0 %
ОБЩИЕ ДАННЫЕ
ЖК-дисплей	Графический цветной (TFT, диагональ 11 см), 480 х 272 точек
Напряжение питания	220 В (± 22 В), 47~53 Гц
Рабочие условия	0…40°С, 80%
Интерфейс	USB, RS-232
Габаритные размеры	254 × 103 × 374 мм
Масса	4,5 кг

№	Наименование	Количество
1.	Прибор АКИП-3417	1
2.	Сетевой шнур	1
3.	Соед. кабель BNC-BNC	1
4.	CD-диск с ПО (по запросу)	1
5.	Руководство по эксплуатации	1

 Купить генератор АКИП-3417 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
