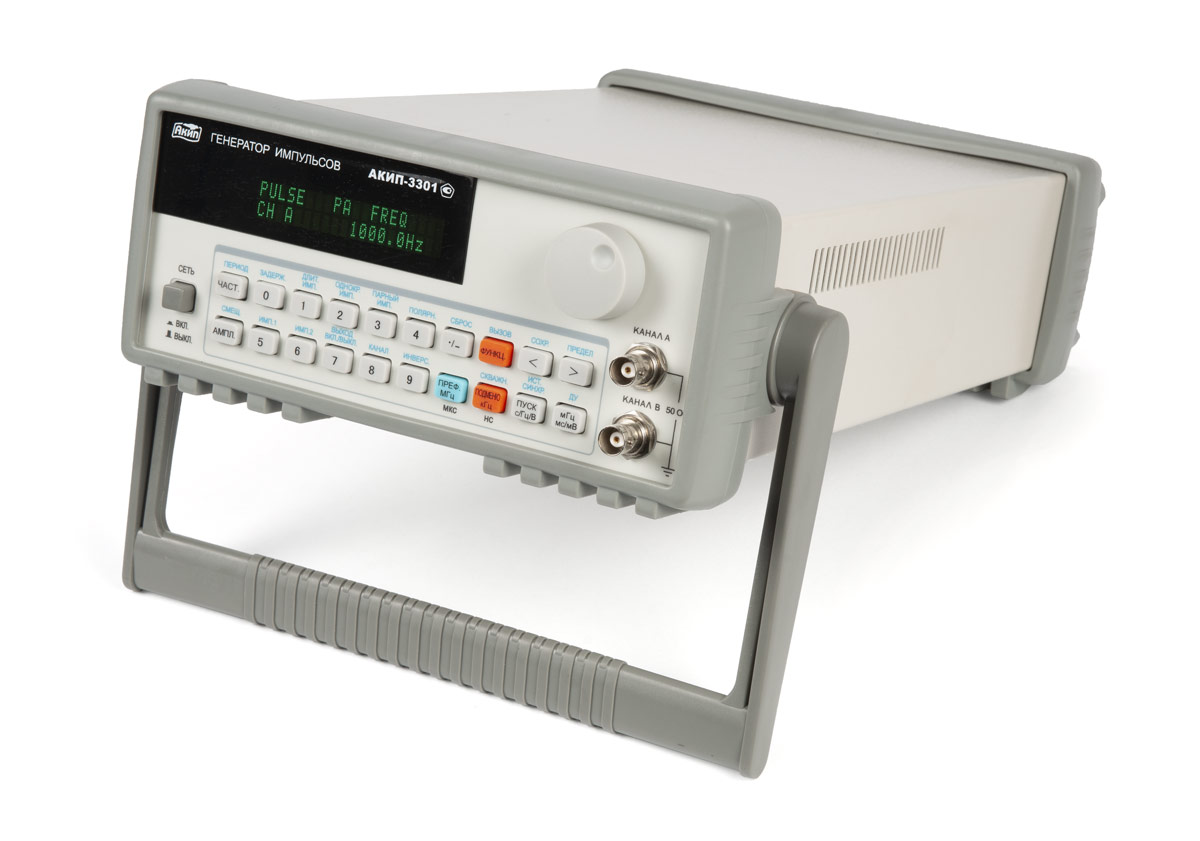

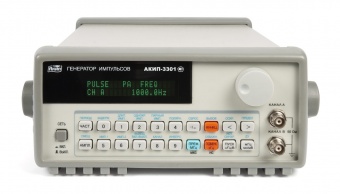

Генератор импульсов АКИП-3301

Характеристики генератора импульсов АКИП-3301

Количество каналов	1
Частотный диапазон ОТ	0,1 мГц
Частотный диапазон ДО	50 МГц
Опорный генератор (погрешность установки частоты)	±5×10^-5
Выходной уровень (минимум)	10 мВпик
Выходной уровень (максимум)	5 Впик
Выходной импеданс (Ом)	50
BURST Пакетный режим	да
Экран (см, разрешение)	VFD \| 40 символов
Особенности	Прямой цифровой синтез (DDS). Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом. Регулировка смещения (±5 В). Период следования 20 нс...10000 с. Длительность импульса и задержка 5 нс...10000 с.
Интерфейс	опция - GPIB

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Назначение генератора импульсов АКИП-3301:

Генератор импульсов АКИП-3301: Технология прямого цифрового синтеза; Высокая точность установки временных параметров 5×10^-5; Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом; Диапазон частот от 0,1 мГц до 50 МГц; Выход до 10 В пик на нагрузке 50 Ом; Регулировка смещения (± 5 В); Вход внешней опорной частоты; Индикатор VFD 40 символов; Опциональные интерфейсы КОП, USB, RS-232C; Масса 3 кг.

Технические характеристики генератора импульсов АКИП-3301:

Параметр	Значения
ВРЕМЕННЫЕ ПАРАМЕТРЫ
Вид выходного сигнала	Синхроимпульс, одиночный или парный импульс
Временные параметры	Период следования 20 нс…10000 с Длительность импульса и задержка 5 нс…10000 с
Разрешение	5 нс при временном интервале менее 4 с 10 мкс при временном интервале более 4 с
Погрешность установки временного интервала	±(5Т10^-5 + 5 нс)
Погрешность опорного источника частоты	±5*10^-5
Время нарастания/спада	Не более 10 нс
Выброс	Не более 10% при амплитуде импульса 5 Впик на 50 Ом
Вход внешней опорной частоты	5 и 10 МГц, 0,5 В скз
АМПЛИТУДНЫЕ ПАРАМЕТРЫ
Каналы	1 канал с регулируемой амплитудой, 2канала ТТЛ)
Диапазон амплитуды	Канал А: ±(25 мВпик...5Впик) на нагрузке 50 Ом с аттенюатором Канал В: ± (250 мВпик...5 Впик) на нагрузке 50 Ом Канал С: ТТЛ-уровень
Разрешение	10 мВпик
Погрешность установки амплитуды	±(2% + 25 мВпик)
Диапазон смещений	±(25 мВ...5В) на нагрузке 50 Ом
Разрешение	20 мВ
Погрешность установки смещения	±(5% + 25 мВ)
Внутреннее сопротивление выхода	50 Ом
СИНХРОЗАПУСК
Режимы	Внутренний, внешний, однократный
Диапазон частот внешнего синхросигнала	1 Гц…10 МГц (меандр)
Диапапзон уровней внешнего синхросигнала	1 Впик...20 Впик
Сопротивление входа внешней синхронизации	Более 100 кОм
ОБЩИЕ ДАННЫЕ
Дисплей	Индикатор VFD 40 символов
Напряжение питания	230 В (± 15 %), 50 / 60 Гц, 50 Вт
Габаритные размеры	254 х 103 х 384 мм
Масса	3 кг (без усилителя)

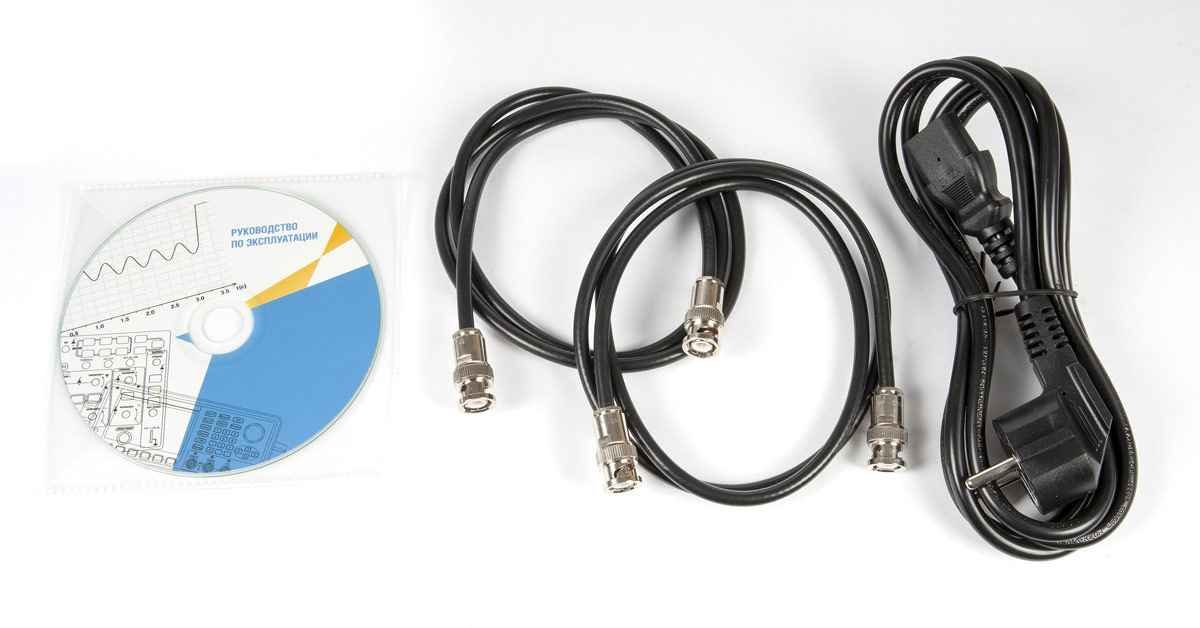

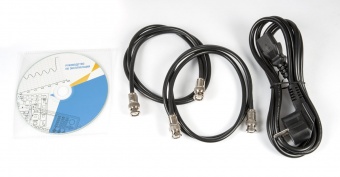

Комплект поставки АКИП-3301

№	Наименование	Количество
1.	Генератор импульсов АКИП-3301	1
2.	Руководство по эксплуатации	1

Купить генератор импульсов АКИП-3301 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.
