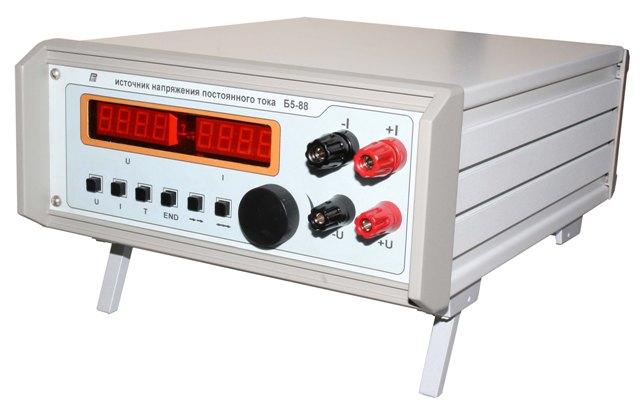

Источник напряжения постоянного тока Б5-88, Б5-88/1, Б5-88/2

Источник напряжения постоянного тока Б5-88 (Б5-88/1, Б5-88/2) производства ООО "РИП-Импульс" (г.Краснодар) предназначен для электропитания стабилизированным постоянным напряжением или током радиоэлектронной аппаратуры при лабораторных исследованиях, эксплуатации, производстве и обслуживании, а также для работы в составе измерительных комплексов.

Заменяет источники питания Б5-4х,Б5-70, Б5-71, Б5-71/xM, Б5-75, Б5-77, Б5-85 и др.

Источник напряжения Б5-88 обеспечивает установку в широком диапазоне изменения выходного напряжения постоянного тока и силы тока при условии непревышения максимальной выходной мощности. Это дает возможность заменить одним прибором целый ряд источников питания. Например, Б5-88 заменит Б5-46 (10 В, 5 А), Б5-47 (30 В, 3 А), Б5-48 (50 В, 2 А). Точность установки выходных параметров, их стабильность, а также уровень пульсаций и создаваемых помех соответствует уровню лучших зарубежных аналогов.

Улучшение технических характеристик источника достигнуто применением новых технических решений и современной элементной базы. Эффективное управление электрическими и тепловыми режимами работы источника обеспечивает высокий коэффициент полезного действия, малые габаритные размеры и массу прибора. Применение активного корректора коэффициента потребляемой мощности позволяет соответствовать требованиям международных стандартов по электромагнитной совместимости.

 Управление выходными параметрами источника может осуществляться как вручную с помощью кнопок и энкодера на передней панели, так и дистанционно посредством имеющихся интерфейсов RS232, USB или GPIB (USB и GPIB - это исполнение Б5-88/1), что обеспечивает работу источника (или группы источников) в составе автоматизированных измерительных комплексов.

Прямоугольная нагрузочная характеристика (стабилизация напряжения, стабилизация тока) позволяет соединять выходы нескольких источников параллельно, суммируя их выходную мощность.

Исполнение Б5-88/2 имеет дополнительную опцию реверса тока на клеммах, которые установлены на задней панели прибора. Данная особенность в сочетании с программируемым профилем, описанном ниже, позволяет обеспечить более качественное химическое покрытие при гальванических операциях.

Б5-88 имеет возможность программирования профиля, с помощью которого удобно задавать траектории изменения выходного напряжения или (и) тока во времени, а также устанавливать количество повторений этого профиля. Такая возможность удобна для организации зарядки аккумуляторов и различных применений в гальванике.

Версия ПО предназначена для свободного обновления прошивки в приборах Б5-88, Б5-88/1 и Б5-88/2, изготовленных не ранее 27 июля 2010г.

Перед обновлением ПО необходимо ознакомиться с руководством по эксплуатации ИСМК 436237.001РЭ пункт 1.2.18. Для обновления ПО необходимо подключить Б5-88 к компьютеру при помощи кабеля КМСИ.685619.014 (RS-232), запустить программу Power_Unit_88_BootLoader.exe и следовать её указаниям.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1- Любые комбинации выходного напряжения и тока при условии не превышения выходной мощности 450 Вт.

2- Установка напряжений с дискретностью 10 мВ.

3- Установка токов с дискретностью 10 мА.

4- Измерение и цифровая индикация значений выходного напряжения и тока.

5- Коррекция коэффициента потребляемой мощности.

6- Защита от перегрузок.

7- Терморегулирование системы вентиляции. Тепловая защита 80ОС.

8- Работа в режиме дистанционного управления через интерфейс RS-232, USB или GPIB (КОП).

9- Нестабильность выходного напряжения:

v - по сети ±(0,001 Uвых + 0,001) В;

v - по нагрузке ±(0,001 Uвых + 0,001) В.

10- Нестабильность выходного тока:

v - по сети ±(0,001 Iвых + 0,005) А;

v - по нагрузке ±(0,005 Iвых + 0,005) А.

11- Погрешность установки:

v - напряжения ±(0,001 Uвых + 0,005) В;

v -тока ±(0,005 Iвых + 0,005) А.

12- Пульсации выходного напряжения -5 мВ.

13- Пульсации выходного тока -5 мА.
