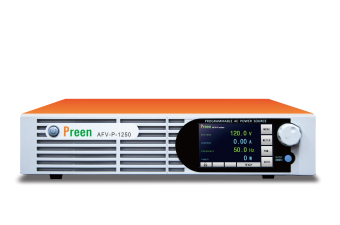

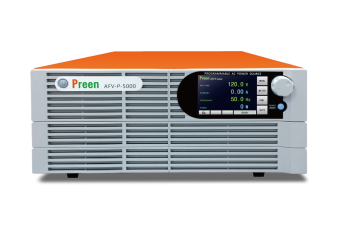

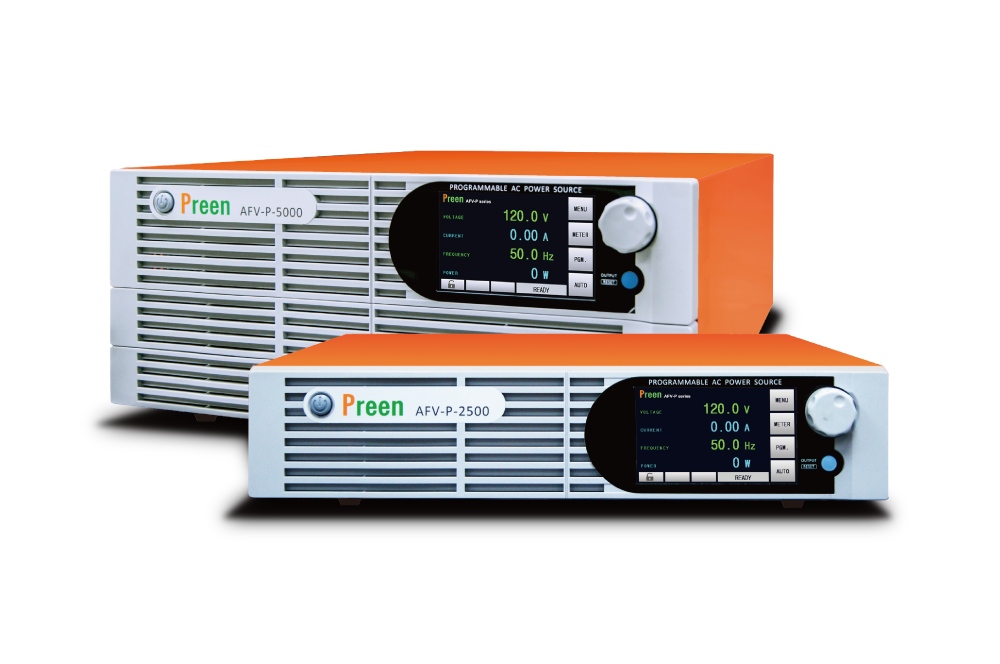

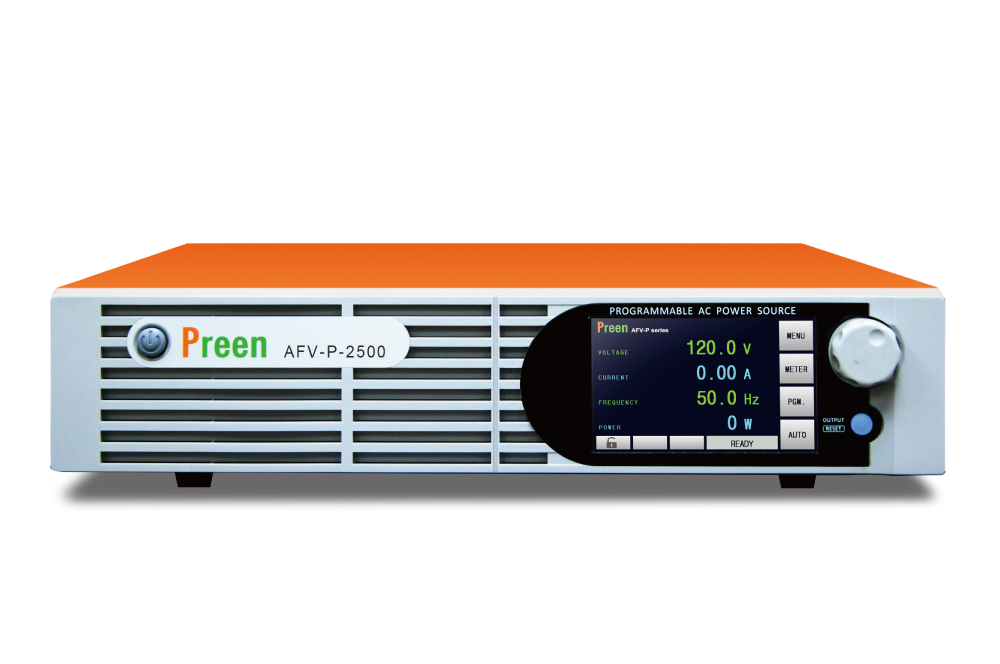

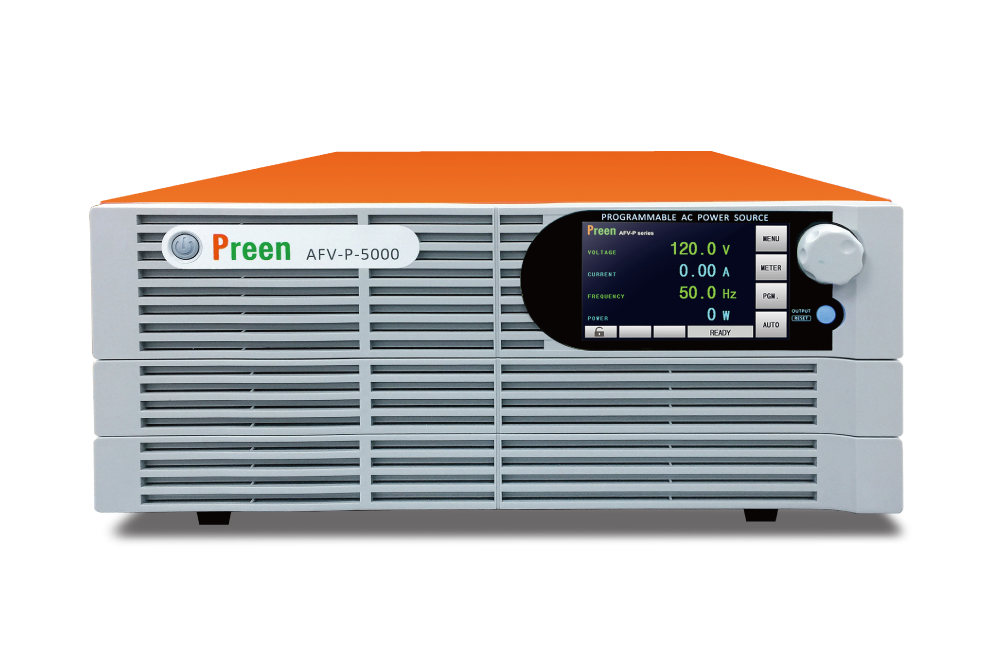

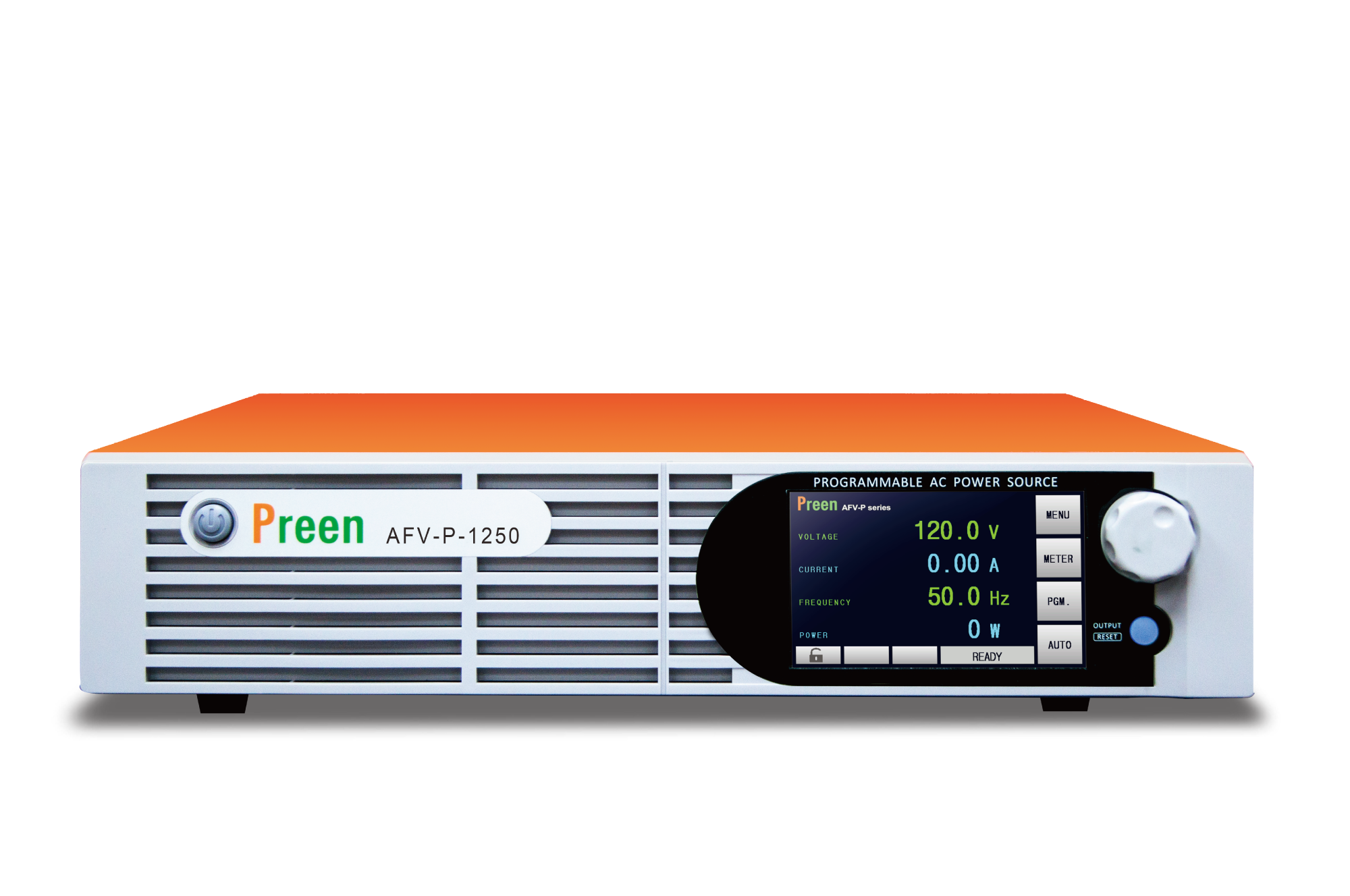

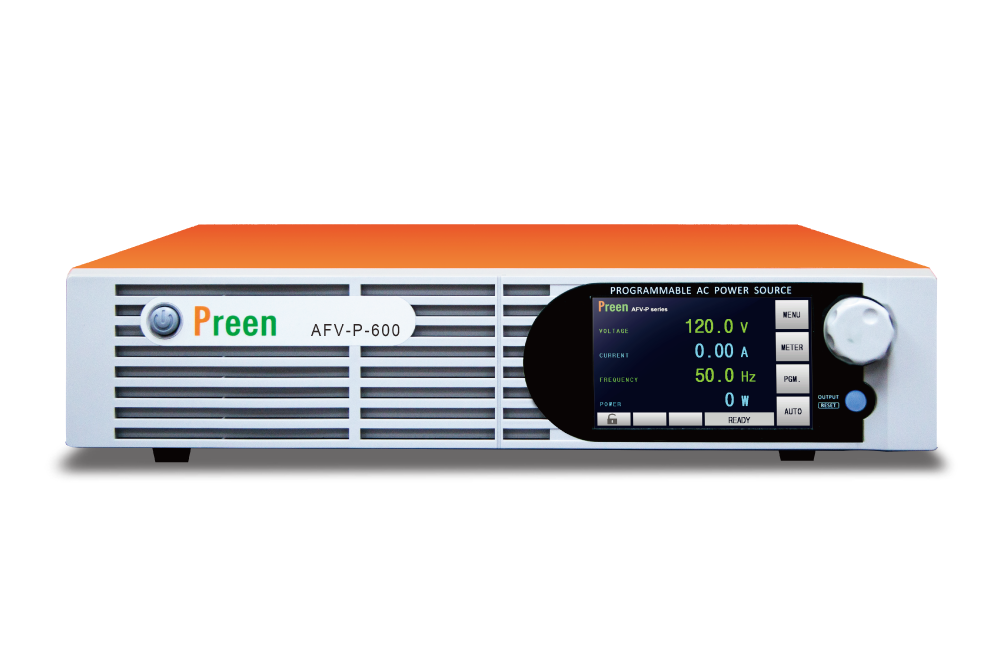

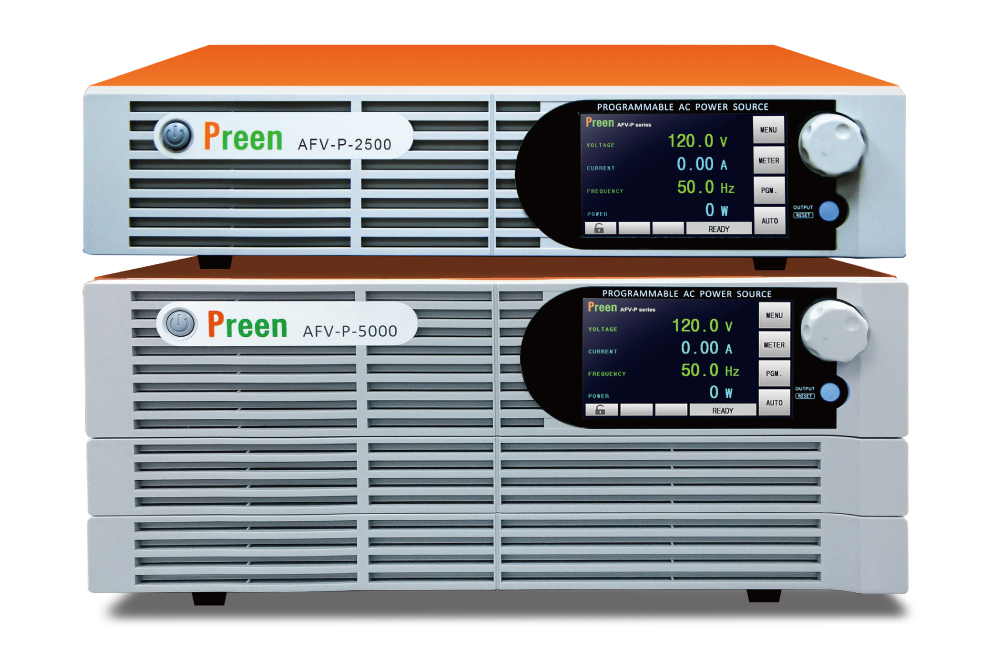

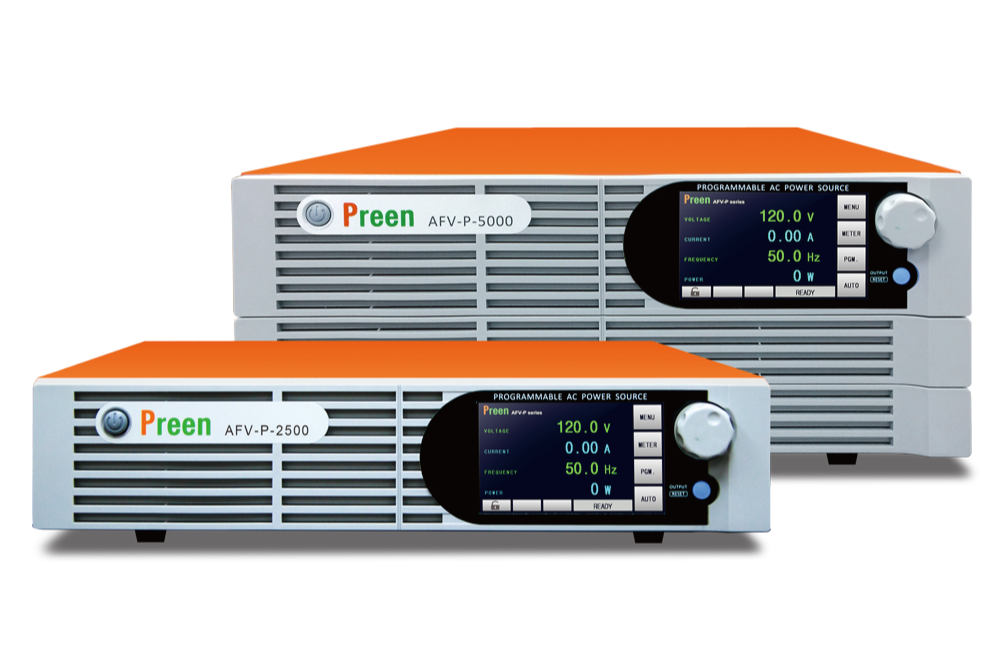

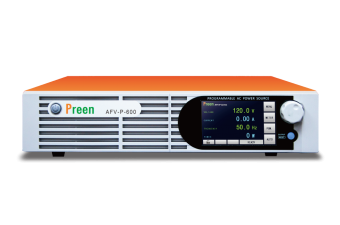

Программируемые источники переменного тока Preen серии AFV-P

Серия AFV-P представляет собой программируемый источник питания переменного тока с выходом постоянного тока и прецизионными измерениями. Этот компактный источник питания обеспечивает чистую мощность с КНИ менее 0,3% при частоте 50/60 Гц и обеспечивает выходное напряжение 0-310 В и частоту 40-500 Гц (опционально 15-1000 Гц). Он идеально подходит для коммерческих, оборонных и аэрокосмических испытаний от проверки конструкции, обеспечения качества, ATE до массового производства.

• Выходная мощность: 600 ВА ~ 5 кВА
• Выходное напряжение: 0~310 В (0~620 В опц.)
• Выходная частота: 15~1000 Гц
• Возможность имитации помех в линии электропередач, например IEC-61000-4-11
• Стандарт: Ethernet, RS485, RS232, USB, удаленный ПЛК; Опция: GPIB, аналоговый
• Пусковой ток в 4,5 раза превышает пиковый ток (опция: 9-кратный пиковый ток для AFV-P-600, 1250)

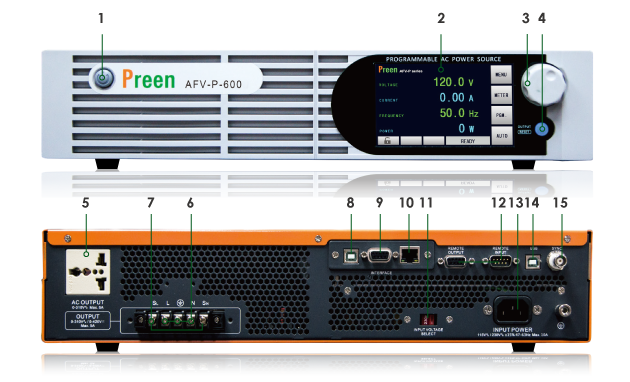

Описание панели

• 1 Выключатель
• 2 Сенсорный экран ЧМИ
• 3 Поворотная ручка
• 4 Выход/Сброс
• 5 Выходная розетка переменного тока
• 6 Выходные клеммы
• 7 Удаленное чувство
• 8 USB-интерфейс
• 9 РС-232 / РС-485
• 10 Ethernet-интерфейс
• 11 Селектор входного напряжения
• 12 Удаленный вход/выход ПЛК
• 13 Входной разъем
• 14 USB-интерфейс
• 15 Синхр. Одиночный ввод/вывод

Выход переменного и постоянного тока

Серия AFV-P не только обеспечивает выход переменного тока для имитации реальных условий сети, но также может генерировать выход постоянного тока на основе пользовательских настроек. Это идеальное экономичное решение для тестирования мощности для научно-исследовательских и сертификационных лабораторий.

Интуитивное сенсорное управление

Создание сложной последовательности на HMI больше не является сложной задачей для серии AFV-P. 5-дюймовый сенсорный экран обеспечивает четкое изображение и простую настройку. AFV-P также оснащен поворотной ручкой для более точной настройки.

Программируемое моделирование: переходная функция

С помощью функции Transient пользователь может лучше контролировать форму сигнала, вставляя помехи в определенные пользователем места с заданным пользователем диапазоном падения/нарастания. Это полезная функция для имитации различных предварительных испытаний на соответствие и различных типов помех в линии электропередачи, таких как перенапряжение, провал, всплеск и пропадание, для испытаний на помехоустойчивость.

Идеально подходит для EUT с высоким пусковым током и настройки начального/конечного угла

Серия AFV-P может обеспечить пиковый ток, в 4,5 раза превышающий его максимальный номинальный ток, что идеально подходит для испытаний пускового тока, таких как испытания электродвигателей. Кроме того, серия AFV-P позволяет пользователю устанавливать начальный/конечный угол для выхода продукта, что подходит для тестирования импульсных источников питания.

Несколько коммуникационных интерфейсов и управляющее программное обеспечение

Серия AFV-P оснащена коммуникационными интерфейсами USB, Ethernet, RS232 и RS485, поэтому пользователям больше не нужно тратить дополнительные средства на удаленную интерфейсную карту. Только GPIB и аналоговый являются дополнительными интерфейсами. AFV-P также предоставляет программное обеспечение для управления с комплексными функциями программирования и драйвером LabView, которые помогают пользователям легко управлять источником переменного тока без необходимости дополнительного программирования.

Программируемое моделирование: функции Step & Ramp

Функция Ramp and Step позволяет пользователям определять скорость нарастания напряжения и частоты на каждом шаге. Пользователи могут установить время нарастания/спада, единицу времени и изменение напряжения/частоты между шагами, чтобы создать широкий диапазон сигналов. Кроме того, функция рампы может эффективно снизить пусковой ток, имитируя плавный пуск двигателя или компрессора.

Быстрый отклик и высокая стабильность

Серия AFV-P представляет собой высокопроизводительный источник переменного тока с малым временем отклика, низким общим гармоническим искажением и жестким регулированием напряжения. Благодаря его технически продвинутым функциям пользователи могут легко имитировать помехи в линии электропередач, такие как провалы, выбросы, пропадания и всплески.

Характеристики

• Выходная мощность



  Одна фаза: 600 ВА / 1,25 ВА / 2,5 ква / 5 ква



• Выходное напряжение


  • 0~155В (низкий диапазон)
  • 0~310 В (высокий диапазон)
  • 0~620В, 0~1240В (опц.)


• Выходная частота


  • Версия: 15~1000 Гц
  • Версия B: 40~500 Гц


• THD



  ≦ 0,3% при 40~100 Гц, ≦ 0,5% при 101~500 Гц, ≦ 0,8% при 501~1000 Гц (резистивная нагрузка)



• Регулирование нагрузки



  ≦ 0,07% полной шкалы (резистивная нагрузка)



• Крест-фактор



  ≧ 3



• Пусковой ток



  ≧ 4,5-кратный максимальный выходной ток (среднеквадратичное значение)



• Время отклика



  ≦ 300 мкс



• Выходное напряжение постоянного тока



  0~210В / 0~420В



• Входное напряжение


  • AFV-P-600 и AFV-P-1250: 98~132 В переменного тока / 196~264 В переменного тока
  • AFV-P-2500 и AFV-P-5000: 196~264 В переменного тока


• Входная частота



  47 ~ 63 Гц (опционально 400 Гц)



• Интерфейсы


  • Стандарт: RS232 / RS485 / Ethernet / USB / Дистанционный вход и выход ПЛК
  • Дополнительно: GPIB/аналоговый


• Размеры (ВхШхГ)


  • ББМ-П-600 и ББМ-П-1250: 88 х 442 х 495 мм
  • ББМ-П-2500: 88 х 442 х 650 мм
  • БФВ-П-5000: 176 х 442 х 665 мм


• Масса


  • ББМ-П-600: 16 кг (35,3 фунта)
  • ББМ-P-1250: 20 кг (44,1 фунта)
  • ББМ-P-2500: 31,3 кг (69 фунтов)
  • ББМ-P-5000: 61,5 кг (135,6 фунта)



Номер модели Описание

• ББМ-П-600А Высокопроизводительный программируемый источник питания переменного тока (600 ВА/310 В переменного тока/15-1000 Гц)
• ББМ-П-1250А Высокопроизводительный программируемый источник питания переменного тока (1250 ВА/310 В переменного тока/15-1000 Гц)
• ББМ-П-2500А Высокопроизводительный программируемый источник питания переменного тока (2500 ВА/310 В переменного тока/15-1000 Гц)
• ББМ-П-5000А Высокопроизводительный программируемый источник питания переменного тока (5000 ВА/310 В переменного тока/15-1000 Гц)
• ББМ-П-600Б Высокопроизводительный программируемый источник питания переменного тока (600 ВА/310 В переменного тока/40-500 Гц)
• ББМ-П-1250Б Высокопроизводительный программируемый источник питания переменного тока (1250 ВА/310 В переменного тока/40-500 Гц)
• ББМ-П-2500Б Высокопроизводительный программируемый источник питания переменного тока (2500 ВА/310 В переменного тока/40-500 Гц)
• ББМ-П-5000Б Высокопроизводительный программируемый источник питания переменного тока (5000 ВА/310 В переменного тока/40-500 Гц)
• ББМ-P-T620A Коробка трансформатора 620 В (AFV-P-600 и AFV-P-1250)
• ББМ-P-T620B Коробка трансформатора 620 В (AFV-P-2500)
• ББМ-P-T620C Коробка трансформатора 620 В (AFV-P-5000)
• ББМ-P-T1240A Коробка трансформатора 1240 В (AFV-P-600 и AFV-P-1250)
• ББМ-P-T1240B Коробка трансформатора 1240 В (AFV-P-2500)
• ББМ-P-T1240C Коробка трансформатора 1240 В (AFV-P-5000)
• АФВ-П-001 Интерфейс RS-232/RS-485/USB/Ethernet
• АФВ-П-002 Интерфейс GPIB
• АФВ-П-003 Аналоговый интерфейс управления
• ББМ-П-004 Кабель RS232 (1,8 м / штекер-гнездо)
• ББМ-П-008 Входной силовой кабель 1,8 м (для 600 ВА)
• ББМ-П-009 Входной кабель питания 3 м (для 1,25 кВА/2,5 кВА)
• АФВ-П-010 Входной силовой кабель 5 м (для 5 кВА)
• АФВ-П-011 Вход 400Гц (при входе 110В/220В ±10%)
• АФВ-П-012 Выход 320В (на входе 110В/220В ±10%)
• АФВ-П-013 Моделирование диммера LED TRIAC
• ББМ-П-014 Выходной ток, в 9 раз превышающий пусковой ток (AFV-P-600 и AFV-P-1250)

Выберите правильный программируемый источник питания переменного тока для вашего приложения

Product Name	AFV-P Series High Performance Programmable AC Power Source	AFV+ Series High Power Programmable AC Power Source	AFV Series High Power Programmable AC Power Source	PAS/PFV Series Regenerative Grid Simulator	AFC Series AC Power Source / Frequency Converter	AMV/AMF Series 400Hz Power Supply / Ground Power Unit
Features	Programmable AC power source with DC output and precision measurement.	An upgraded high power programmable AC power source of AFV series, with improving THD and Load Regulation.	High power programmable AC power source utilizing advanced PWM technology to deliver power.	Regenerative high power AC power source, built in with Low Voltage Ride Through Test (LVRT) test function.	AC power source which can simulate standard or abnormal voltage and frequency status.	Ground power unit which is compliant with MIL-STD-704F.
Output Power	600VA~5kVA	10kVA~2000kVA	10kVA~2000kVA	30kVA~2000kVA	10kVA~2000kVA	AMV: 30kVA~180kVA AMF: 500VA~400kVA
Output Voltage	0~310V	0~310V	0~310V	0～300V 0-350V(opt)	0~310V	115/200V ±10%
Output Frequency	A: 5~2000Hz B: 15~1000Hz	A: 45~500Hz B: 45~120Hz C: 300~840Hz	45~120Hz 45~500Hz (Opt.)	45~65Hz 40~70Hz (Opt.)	45~65Hz, 100Hz/120Hz/200Hz/240Hz/400Hz (Opt.)	AMV: 300~500Hz(Stand Alone) 400Hz(Fixed) AMF: 350~450Hz 400Hz (Fixed)
THD	≤ 0.3-2%	≦ 0.5%	≦ 1%	≦ 2%	≦ 2%	AMV: ≦ 2% AMF: ≦ 0.5-3%
Load Regulation	≦ 0.07% F.S.	≦ 0.5%	≦ 1%	≦ 1%	≦ 1%	AMV: ≦ 1% AMF: ≦ 0.5-1.5%
Efficiency	≧ 77%-80% at max. power	≧85%-90% at max. power	≧85%-90% at max. power	≧ 92% at Max. Power	≧85%-90% at max. power	AMV: ≧ 92% at Max. Power AMF: ≧ 87% at Max. Power
Operational Temperature	0-40℃	0℃-45℃	0℃-45℃	0℃-45℃	0℃-45℃	AMV: -40℃-55℃ AMF: -20℃-45℃
IP Level	-	-	-	-	-	AMV: IP54
Overload Capacity	-	-	-	-	-	AMV: 125%/600s, 150%/30s, 200%/10s, (Optional) 150%/60s, 200%/30s, 250%/10s, 300%/1s AMF: 120%/1 hr, 150%/60s, 200%/15s
Crest Factor	≧ 3	≧ 3	-	-	-	-
Inrush Current	≧ 4.5 times of max.output current (rms)	-	-	-	-	-
Response Time	≦ 300 μs	≦ 1ms	≦ 2ms	≦ 2ms	≦ 2ms	-
DC Output Voltage	0-210V / 0-420V	-	-	-	-	-
Input Power Factor	-	≧ 0.9 at Max. Power	≧0.9 at max. power ≧0.85% at max. power	≧ 0.99 at Max. Power	≧0.85 ≧0.9 at max. power	AMV: ≧94%at max. power AMF: ≧85% at max. power
Input Voltage	98-132VAC/196-264VAC	380VAC±15% 200VAC, 208VAC, 240VAC, 400VAC,	/380VAC±15% 208/220VAC,480VAC,(Optional)	380VAC±15%	-	-
Input Frequency	47~63Hz	47~63Hz	47~63Hz	47~63Hz	-	-
Remote Interface	Standard: RS232,RS485, Ethernet, USB, PLC Remote In&Out Option: GPIB, Analog	Standard: RS232, RS485, Ethernet Option: Interface Card(RS232&RS485, Ethernet,USB) GPIB, Analog	Standard: RS232, RS485, Ethernet Option: Interface Card(RS232&RS485, Ethernet,USB),GPIB, Analog	Standard: RS232, RS485, Option: Ethernet, GPIB, USB	Standard: RS232, RS485	AMV: RS-485 AMF: RS-485 (opt.)
Weight	16～61.5kg (35.3～135.6lbs)	-	-	-	-	-
Certification	CE & RoHS	CE & RoHS	CE & RoHS	CE & RoHS	CE & RoHS	CE & RoHS
Application	EV, Home Appliance, Laboratory	PV Inverter, EV, Industrial Power Supply, Renewable Energy	PV Inverter, EV, Laboratory	PV Inverter, EV, Laboratory, Motor & Compressor	EV, Renewable Energy, IT/SMT Production Line
