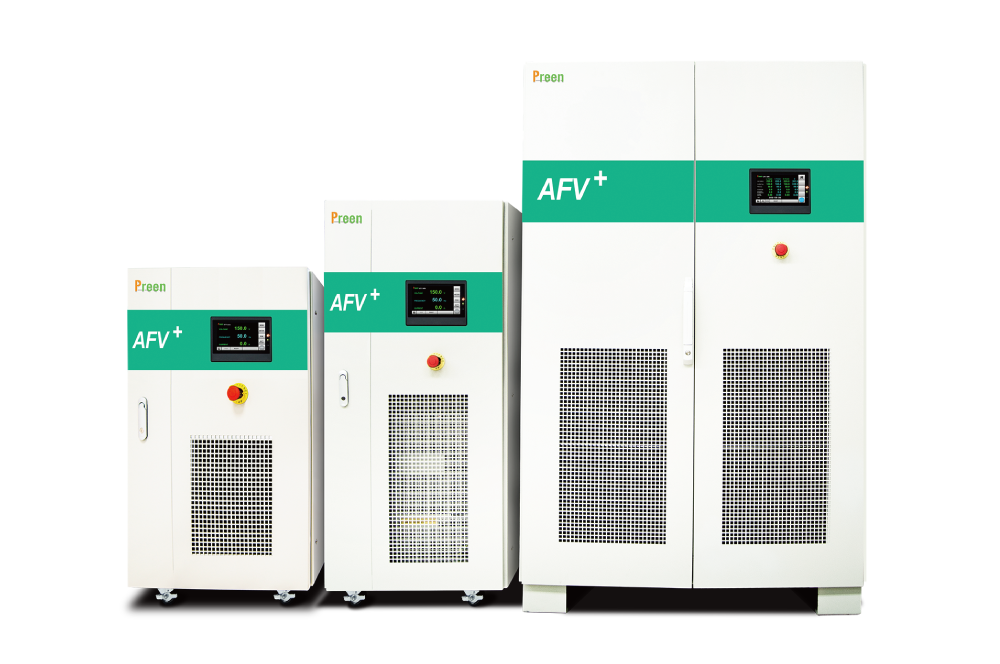

Программируемые источники переменного тока высокой мощности Preen серии AFV＋

Серия AFV＋ представляет собой программируемый источник питания переменного тока высокой мощности, в котором используется усовершенствованная технология ШИМ для обеспечения мощности с коэффициентом нелинейных искажений ≦ 0,5% и мощностью до 2000 кВА. Выходная частота составляет 45~120 Гц с точностью ± 0,02%, и пользователь может выбрать вариант 45~500 Гц или 300-840 Гц для расширения частоты. Серия AFV＋ может охватывать приложения для бытовой техники, двигателей, медицинского оборудования, освещения и лабораторий ЭМС.

Серия AFV+ имеет программируемые функции STEP и RAMP для простого моделирования одиночных или непрерывных изменений выходного сигнала. Трехфазная независимая регулировка, опциональное дистанционное измерение и опциональная регулировка фазового угла обеспечивают удобное управление для имитации различных видов помех в линии. Для дистанционного управления серия AFV+ оснащена стандартными интерфейсными платами RS-232, RS-485 и Ethernet, а также дополнительными интерфейсами GPIB и Analog для легкой настройки и программирования.

• Выходная мощность: 10 кВА~2000 кВА
• Выходное напряжение: 0 ~ 310 В
• Частота: A (45-500 Гц) B (45-120 Гц) C (300-840 Гц)
• Программируемые режимы выходного напряжения и частоты.
• Стандарт: RS-232, RS-485, Ethernet, опция: GPIB, аналоговый
• CE и RoHS

Характеристики

• Выходная мощность



  Однофазный: 10 кВА~ 150 кВА
  Трехфазный: 10 кВА~ 2000 кВА




• Выходное напряжение переменного тока



  0–155 В (нижний диапазон напряжения)
  0–310 В (высокий диапазон напряжения)




• Выходная частота



  Тип A: 45–500 Гц
  Тип B: 45–120 Гц
  Тип C: 300–840 Гц



• Общее гармоническое искажение (THD)



  ≦ 0,5% (резистивная нагрузка)



• Регулирование нагрузки



  ≦ 0,5% (резистивная нагрузка)



• Интерфейс


  • RS232
  • РС485
  • Ethernet (опционально)
  • GPIB (опционально)
  • Аналоговый (необязательно)

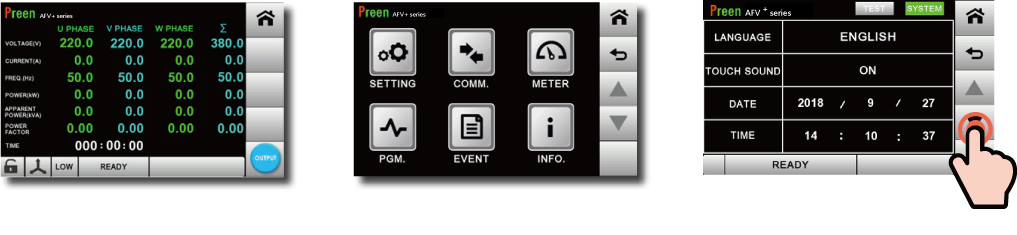

Интуитивно понятный 7-дюймовый сенсорный экра

В серии AFV＋ используется 7-дюймовый сенсорный экран для обеспечения интуитивно понятного и простого в использовании управления и отображения. Пользователи могут быстро получить доступ к настройкам выхода и измерениям, включая напряжение, ток, частоту, активную мощность, полную мощность, коэффициент мощности и сумму параметров каждой фазы. , Сложные последовательности и конфигурации системы также могут быть легко выполнены с помощью сенсорного экрана.

Трехфазная независимая регулировка и контроль фазового угла

Функция трехфазной независимой регулировки серии AFV＋ может имитировать сложные помехи в линии электропередачи, такие как несимметричное трехфазное напряжение. Пользователь может нажать значок на главной странице сенсорного экрана, чтобы быстро переключиться с настройки сбалансированного напряжения на настройку независимой регулировки напряжения. Дополнительное управление углом также доступно для имитации фазового сдвига для различных условий питания.

Возможности программирования RAMP и STEP

В функции RAMP серии AFV＋ доступно до 12 последовательностей с параметрами напряжения, частоты и времени, а в функции STEP доступно до 24 последовательностей с параметрами напряжения, частоты и времени. Эти функции обеспечивают простой метод имитации различных видов помех в линии электропередач.

Программное обеспечение для удаленного управления: программа Preen

Серия AFV＋ предлагает бесплатное программное обеспечение для дистанционного управления Preen Program. Этот графический пользовательский интерфейс обеспечивает простые настройки и удобные конфигурации для пользователей, чтобы полностью контролировать устройство. Программа Preen включает режим GENERAL или PROGRAMMABLE с доступными функциями STEP и RAMP. Функции предварительного просмотра сигнала и отчета также значительно повышают удобство просмотра параметров и результатов до или после тестирования.

• Широкий диапазон выходной мощности: 10кВА~2000кВА.
• Дополнительное выходное напряжение 0–400 В (LN) или 0–600 В (LN).
• Благодаря стандартной функции дистанционного зондирования пользователь может избежать ослабления падения напряжения.
• Сертифицированы CE и RoHS.
• На 7-дюймовом сенсорном экране отображаются параметры напряжения, тока, частоты, активной мощности, полной мощности и суммы параметров каждой фазы.
• Функция плавного пуска может эффективно снизить пусковой ток, вызванный запуском двигателя.
• Благодаря функции трехфазной независимой регулировки устройства серии AFV+ могут по-разному подавать напряжение каждой фазы на несколько однофазных тестируемых устройств.
• Пользователь может имитировать фазовый сдвиг с помощью дополнительной функции регулировки фазового угла.

Номер модели   Описание

• ББМ-ПЛЮС-31010  Однофазный программируемый источник переменного тока высокой мощности (10 кВА/310 В)
• ББМ-ПЛЮС-31015  Однофазный программируемый источник переменного тока высокой мощности (15 кВА/310 В)
• ББМ-ПЛЮС-31020  Однофазный программируемый источник переменного тока высокой мощности (20 кВА/310 В)
• ББМ-ПЛЮС-31030  Однофазный программируемый источник переменного тока высокой мощности (30 кВА/310 В)
• ББМ-ПЛЮС-31045  Однофазный программируемый источник переменного тока высокой мощности (45 кВА/310 В)
• ББМ-ПЛЮС-31060  Однофазный программируемый источник переменного тока высокой мощности (60 кВА/310 В)
• ББМ-ПЛЮС-31075  Однофазный программируемый источник переменного тока высокой мощности (75 кВА/310 В)
• ББМ-ПЛЮС-31100  Однофазный программируемый источник переменного тока высокой мощности (100 кВА/310 В)
• ББМ-ПЛЮС-31120  Однофазный программируемый источник переменного тока высокой мощности (120 кВА/310 В)
• ББМ-ПЛЮС-31150  Однофазный программируемый источник переменного тока высокой мощности (150 кВА/310 В)
• АФВ-ПЛЮС-001  Тип A: выходная частота 45-500 Гц
• АФВ-ПЛЮС-002  Тип B: выходная частота 45-120 Гц
• АФВ-ПЛЮС-003  Тип C: выходная частота 300-840 Гц
• АФВ-ПЛЮС-004  Начальный угол 0-359°
• АФВ-ПЛЮС-005  Перегрузочная способность 200 % 2 с, 150 % 5 с, 125 % 15 с
• АФВ-ПЛЮС-006  Опция быстрого отклика по напряжению (с разрешением настройки времени 0,01 с)
• АФВ-ПЛЮС-007  Аналоговый интерфейс управления
• АФВ-ПЛЮС-008  Интерфейс GPIB
• АФВ-ПЛЮС-009  Ethernet-интерфейс
• АФВ-ПЛЮС-012  Входное напряжение 200 В
• АФВ-ПЛЮС-013  Входное напряжение 208 В
• АФВ-ПЛЮС-014  Входное напряжение 240 В
• АФВ-ПЛЮС-015  Входное напряжение 400 В
• АФВ-ПЛЮС-016  Входное напряжение 480 В
• АФВ-ПЛЮС-017  Выходное напряжение 0-400 В (LN)
• АФВ-ПЛЮС-018  Выходное напряжение 0-600 В (LN)
• ББМ-ПЛЮС-33010  Программируемый источник переменного тока высокой мощности, трехфазный (10 кВА/310 В)
• ББМ-ПЛЮС-33015  Программируемый источник переменного тока высокой мощности, трехфазный (15 кВА/310 В)
• ББМ-ПЛЮС-33020  Программируемый источник переменного тока высокой мощности, трехфазный (20 кВА/310 В)
• ББМ-ПЛЮС-33030  Программируемый источник переменного тока высокой мощности, трехфазный (30 кВА/310 В)
• ББМ-ПЛЮС-33045  Программируемый источник переменного тока высокой мощности, трехфазный (45 кВА/310 В)
• ББМ-ПЛЮС-33060  Программируемый источник переменного тока высокой мощности, трехфазный (60 кВА/310 В)
• ББМ-ПЛЮС-33075  Программируемый источник переменного тока высокой мощности, трехфазный (75 кВА/310 В)
• ББМ-ПЛЮС-33100  Программируемый источник переменного тока высокой мощности, трехфазный (100 кВА/310 В)
• ББМ-ПЛЮС-33100  Программируемый источник переменного тока высокой мощности, трехфазный (100 кВА/310 В)
• ББМ-ПЛЮС-33120  Программируемый источник переменного тока высокой мощности, трехфазный (120 кВА/310 В)
• ББМ-ПЛЮС-33150  Программируемый источник переменного тока высокой мощности, трехфазный (150 кВА/310 В)
• ББМ-ПЛЮС-33200  Программируемый источник переменного тока высокой мощности, трехфазный (200 кВА/310 В)
• ББМ-ПЛЮС-33300  Программируемый источник переменного тока высокой мощности, трехфазный (300 кВА/310 В)
• ББМ-ПЛЮС-33400  Программируемый источник переменного тока высокой мощности, трехфазный (400 кВА/310 В)
• ББМ-ПЛЮС-33500  Программируемый источник переменного тока высокой мощности, трехфазный (500 кВА/310 В)
• ББМ-ПЛЮС-33600  Программируемый источник переменного тока высокой мощности, трехфазный (600 кВА/310 В)
• ББМ-ПЛЮС-33800  Программируемый источник переменного тока высокой мощности, трехфазный (800 кВА/310 В)
• ББМ-ПЛЮС-331000  Программируемый источник переменного тока высокой мощности, трехфазный (1000 кВА/310 В)
• ББМ-ПЛЮС-331200  Программируемый источник переменного тока высокой мощности, трехфазный (1200 кВА/310 В)
• ББМ-ПЛЮС-331500 Программируемый источник переменного тока высокой мощности, трехфазный (1500 кВА/310 В)
• ББМ-ПЛЮС-332000  Программируемый источник переменного тока высокой мощности, трехфазный (2000 кВА/310 В)
• АФВ-ПЛЮС-001  Тип A: выходная частота 45-500 Гц
• АФВ-ПЛЮС-002  Тип B: выходная частота 45-120 Гц
• АФВ-ПЛЮС-003  Тип C: выходная частота 300-840 Гц
• АФВ-ПЛЮС-004  Начальный угол 0-359°
• АФВ-ПЛЮС-005  Перегрузочная способность 200 % 2 с, 150 % 5 с, 125 % 15 с
• АФВ-ПЛЮС-006  Опция быстрого отклика по напряжению (с разрешением настройки времени 0,01 с)
• АФВ-ПЛЮС-007  Аналоговый интерфейс управления
• АФВ-ПЛЮС-008  Интерфейс GPIB
• АФВ-ПЛЮС-009  Ethernet-интерфейс
• АФВ-ПЛЮС-010  Трехфазная регулировка угла
• АФВ-ПЛЮС-012  Входное напряжение 200 В
• АФВ-ПЛЮС-013  Входное напряжение 208 В
• АФВ-ПЛЮС-014  Входное напряжение 240 В
• АФВ-ПЛЮС-015  Входное напряжение 400 В
• АФВ-ПЛЮС-016  Входное напряжение 480 В
• АФВ-ПЛЮС-017  Выходное напряжение 0-400 В (LN)
• АФВ-ПЛЮС-018  Выходное напряжение 0-600 В (LN)

Выберите правильный программируемый источник питания переменного тока для вашего приложения

Product Name	AFV-P Series High Performance Programmable AC Power Source	AFV+ Series High Power Programmable AC Power Source	AFV Series High Power Programmable AC Power Source	PAS/PFV Series Regenerative Grid Simulator	AFC Series AC Power Source / Frequency Converter	AMV/AMF Series 400Hz Power Supply / Ground Power Unit
Features	Programmable AC power source with DC output and precision measurement.	An upgraded high power programmable AC power source of AFV series, with improving THD and Load Regulation.	High power programmable AC power source utilizing advanced PWM technology to deliver power.	Regenerative high power AC power source, built in with Low Voltage Ride Through Test (LVRT) test function.	AC power source which can simulate standard or abnormal voltage and frequency status.	Ground power unit which is compliant with MIL-STD-704F.
Output Power	600VA~5kVA	10kVA~2000kVA	10kVA~2000kVA	30kVA~2000kVA	10kVA~2000kVA	AMV: 30kVA~180kVA AMF: 500VA~400kVA
Output Voltage	0~310V	0~310V	0~310V	0～300V 0-350V(opt)	0~310V	115/200V ±10%
Output Frequency	A: 5~2000Hz B: 15~1000Hz	A: 45~500Hz B: 45~120Hz C: 300~840Hz	45~120Hz 45~500Hz (Opt.)	45~65Hz 40~70Hz (Opt.)	45~65Hz, 100Hz/120Hz/200Hz/240Hz/400Hz (Opt.)	AMV: 300~500Hz(Stand Alone) 400Hz(Fixed) AMF: 350~450Hz 400Hz (Fixed)
THD	≤ 0.3-2%	≦ 0.5%	≦ 1%	≦ 2%	≦ 2%	AMV: ≦ 2% AMF: ≦ 0.5-3%
Load Regulation	≦ 0.07% F.S.	≦ 0.5%	≦ 1%	≦ 1%	≦ 1%	AMV: ≦ 1% AMF: ≦ 0.5-1.5%
Efficiency	≧ 77%-80% at max. power	≧85%-90% at max. power	≧85%-90% at max. power	≧ 92% at Max. Power	≧85%-90% at max. power	AMV: ≧ 92% at Max. Power AMF: ≧ 87% at Max. Power
Operational Temperature	0-40℃	0℃-45℃	0℃-45℃	0℃-45℃	0℃-45℃	AMV: -40℃-55℃ AMF: -20℃-45℃
IP Level	-	-	-	-	-	AMV: IP54
Overload Capacity	-	-	-	-	-	AMV: 125%/600s, 150%/30s, 200%/10s, (Optional) 150%/60s, 200%/30s, 250%/10s, 300%/1s AMF: 120%/1 hr, 150%/60s, 200%/15s
Crest Factor	≧ 3	≧ 3	-	-	-	-
Inrush Current	≧ 4.5 times of max.output current (rms)	-	-	-	-	-
Response Time	≦ 300 μs	≦ 1ms	≦ 2ms	≦ 2ms	≦ 2ms	-
DC Output Voltage	0-210V / 0-420V	-	-	-	-	-
Input Power Factor	-	≧ 0.9 at Max. Power	≧0.9 at max. power ≧0.85% at max. power	≧ 0.99 at Max. Power	≧0.85 ≧0.9 at max. power	AMV: ≧94%at max. power AMF: ≧85% at max. power
Input Voltage	98-132VAC/196-264VAC	380VAC±15% 200VAC, 208VAC, 240VAC, 400VAC,	/380VAC±15% 208/220VAC,480VAC,(Optional)	380VAC±15%	-	-
Input Frequency	47~63Hz	47~63Hz	47~63Hz	47~63Hz	-	-
Remote Interface	Standard: RS232,RS485, Ethernet, USB, PLC Remote In&Out Option: GPIB, Analog	Standard: RS232, RS485, Ethernet Option: Interface Card(RS232&RS485, Ethernet,USB) GPIB, Analog	Standard: RS232, RS485, Ethernet Option: Interface Card(RS232&RS485, Ethernet,USB),GPIB, Analog	Standard: RS232, RS485, Option: Ethernet, GPIB, USB	Standard: RS232, RS485	AMV: RS-485 AMF: RS-485 (opt.)
Weight	16～61.5kg (35.3～135.6lbs)	-	-	-	-	-
Certification	CE & RoHS	CE & RoHS	CE & RoHS	CE & RoHS	CE & RoHS	CE & RoHS
Application	EV, Home Appliance, Laboratory	PV Inverter, EV, Industrial Power Supply, Renewable Energy	PV Inverter, EV, Laboratory	PV Inverter, EV, Laboratory, Motor & Compressor	EV, Renewable Energy, IT/SMT Production Line
