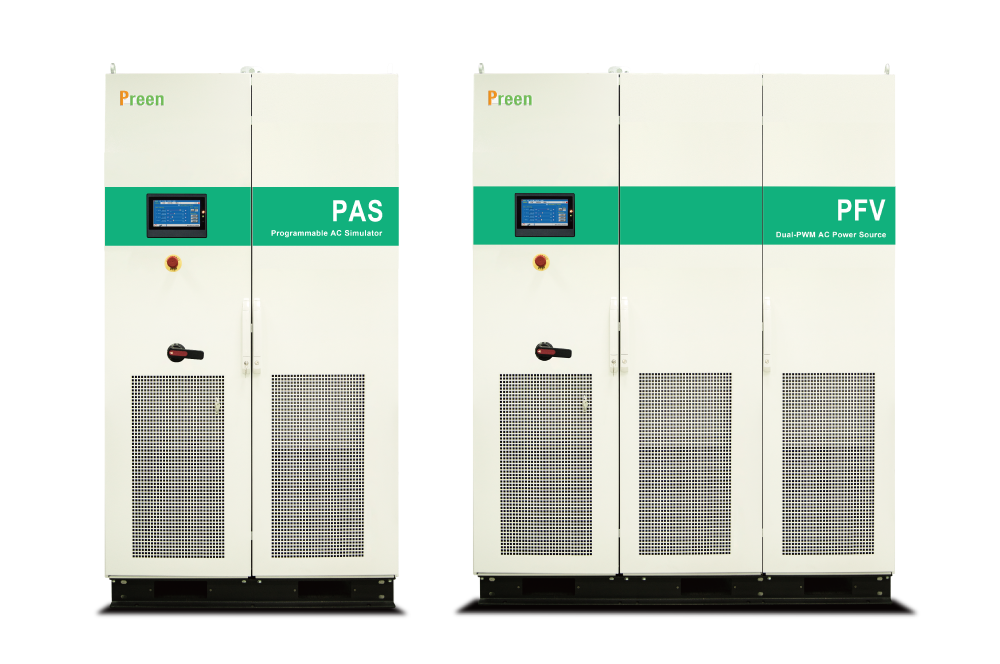

Симулятор регенеративной сетки Preen серии PAS

Продукт серии PAS разработан для приложений, связанных с возобновляемыми источниками энергии. Он может имитировать различные условия сети и соответствующие стандарты испытаний. Особенно функция испытания имитации переходных процессов напряжения или частоты, она подходит для производства, качества

• Выходная мощность: 30 кВА~2000 кВА
• Выходное напряжение: 0 ~ 300 В
• Выходная частота: 45~65 Гц (40~70 Гц опционально)
• Регенеративная функция

Характеристики

• Выходная мощность



  Трехфазный: 30кВА~2000кВА



• Выходное напряжение



  0~300В



• Выходная частота



  45~65 Гц (опционально 40~70 Гц)



• THD



  ≦ 2% (резистивная нагрузка)



• Регулирование нагрузки



  ≦ 1% (резистивная нагрузка)



• Эффективность



  ≧ 92% при макс. Сила



• Входной коэффициент мощности



  ≧ 0,99 при макс. Сила



• Интерфейсы


  • Стандарт:
  • РС-232
  • РС-485
  • По желанию:
  • Ethernet
  • ГПИБ
  • USB



Регенеративная функция

Серия PAS представляет собой четырехквадрантный источник питания переменного тока, который может быть источником питания или передавать энергию от EUT обратно в энергосистему с эффективностью 90%. Он подходит для тестирования инвертора PV, зарядного устройства EV или тестирования других сетевых устройств. Встроенная тестовая диаграмма низкого напряжения (LVRT), которая очень подходит для испытаний на соответствие стандартам IEEE-1547 или BDEW.

Функция HVRT и LVRT

PAS, встроенный в HVRT/LVRT, может имитировать ситуацию, когда аномалия исключена из основной сети переменного тока. Моделирование, такое как падение напряжения, время восстановления или подъема напряжения и оставшееся время, может быть запрограммировано.

Трехфазная независимая установка выходного напряжения

Независимая настройка трехфазного высокого/низкого напряжения для имитации падения и скачка напряжения.

Идеально подходит для приложений моделирования сетей

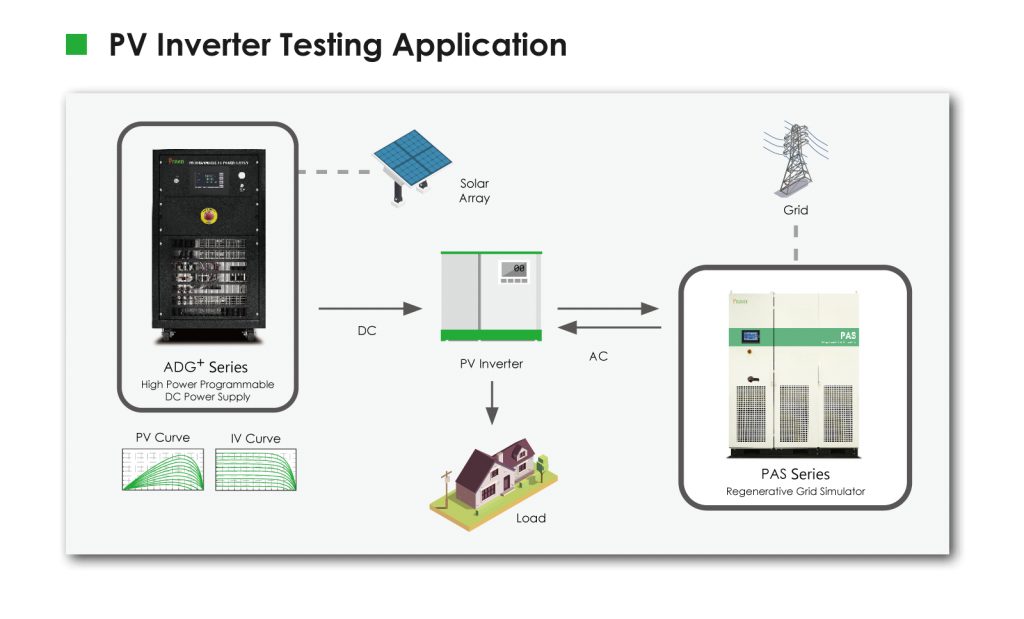

Серия PAS представляет собой симулятор сети, специально разработанный и разработанный для приложений, связанных с возобновляемыми источниками энергии. Он широко применяется для тестирования интеллектуальных инверторов, зарядки/разрядки аккумуляторов, системы кондиционирования питания (PCS) и подключения транспортного средства к сети (V2G). Серия PAS не только подает питание на ИО, но и отводит питание обратно в энергосистему, что подходит для тестирования электросетей.

Функция синтеза сигналов гармоник (опция)

Функция синтеза сигналов гармоник серии PAS позволяет пользователю программировать мультиплексированные искаженные гармонические сигналы до 25 шагов. Он может просто установить напряжение и отрегулировать начальную фазу каждого шага на основе основной частоты 50 Гц или 60 Гц.

ПОСТЕПЕННАЯ и ШАГОВАЯ функция

Серии PAS / PFV имеют несколько программируемых функций для точного и эффективного моделирования различных помех в сети, таких как увеличение или уменьшение напряжения или частоты, переходные и ступенчатые изменения.

• PAS имеет встроенный режим низкого напряжения (LVRT), который можно легко использовать для имитации испытания на падение напряжения в соответствии с различными стандартами испытаний.
• PAS/PFV оснащены функцией обратной связи по энергии, которая подает энергию обратно в энергосистему для экономии энергии и отвода энергии от сетевых устройств.
• Серия PAS подходит для стандартной проверки. Например: UL1741, IEEE 1547, BDEW и CEI0-16 и т. д.
• Трехфазная независимая регулировка напряжения подходит для трехфазных несимметричных испытаний или нескольких однофазных испытательных устройств. Он также оснащен регулировкой фазового угла.
• Стандартный интерфейс связи RS-232, RS-485, опционально GPIB, Ethernet и USB.
• С 7-дюймовым сенсорным ЖК-дисплеем он может одновременно отображать выходное напряжение, ток, частоту, активную/полную мощность, коэффициент мощности и информацию об испытаниях.
• Дополнительный механизм защиты, обнаружение пониженного напряжения на выходе, перенапряжения, перегрузки по току, перегрузки, пониженного/повышенного напряжения на входе, перегрева и т. д. 20 состояний неисправности и запись 255 операций и информации об аварийных сигналах для устранения неполадок и анализа.
• Программируемая память в режиме STEP или GRADUAL может использоваться для имитации ненормального режима питания и запуска в автоматических последовательностях, что позволяет вам устанавливать различные напряжения и частоты на каждом шаге в соответствии с вашими требованиями к моделированию питания.

Номер модели  Описание

• ПАС-Ф 33030  Симулятор регенеративной сети (30 кВА/300 В/45–65 Гц, включая тестирование LVRT)
• ПАС-Ф 33045  Симулятор регенеративной сети (45 кВА/300 В/45–65 Гц, включая тестирование LVRT)
• ПАС-Ф 33060  Симулятор регенеративной сети (60 кВА/300 В/45–65 Гц, включая тестирование LVRT)
• ПАС-Ф 33075  Симулятор регенеративной сети (75 кВА/300 В/45–65 Гц, включая тестирование LVRT)
• ПАС-Ф 33100  Симулятор регенеративной сети (100 кВА/300 В/45-65 ч, включая тестирование LVRT)
• ПАС-Ф 33120  Симулятор регенеративной сети (120 кВА/300 В/45–65 Гц, включая тестирование LVRT)
• ПАС-Ф 33150  Симулятор регенеративной сети (150 кВА/300 В/45–65 Гц, включая тестирование LVRT)
• ПАС-Ф 33200  Симулятор регенеративной сети (200 кВА/300 В/45–65 Гц, включая тестирование LVRT)
• ПАС-Ф 33300  Симулятор регенеративной сети (300 кВА/300 В/45–65 Гц, включая тестирование LVRT)
• ПАС-Ф 33400  Симулятор регенеративной сети (400 кВА/300 В/45–65 Гц, включая тестирование LVRT)
• ПАС-Ф 33600  Симулятор регенеративной сети (600 кВА/300 В/45–65 Гц, включая тестирование LVRT)
• ПАС-Ф 33800  Симулятор регенеративной сети (800 кВА/300 В/45–65 Гц, включая тестирование LVRT)
• ПАС-Ф 331000  Симулятор регенеративной сети (1000 кВА/300 В/45–65 Гц, включая тестирование LVRT)
• ПАС-001  Функция плавного пуска
• ПАС-002  Интерфейс GPIB
• ПАС-003  Ethernet-интерфейс
• ПАС-004  USB-интерфейс
• ПАС-005  Выходная частота 40-70 Гц
• ПФВ-33045  Программируемый источник переменного тока высокой мощности (45 кВА/300 В/45–65 Гц, включая функцию рекуперации)
• ПФВ-33060  Программируемый источник переменного тока высокой мощности (60 кВА/300 В/45–65 Гц, включая функцию рекуперации)
• ПФВ-33075  Программируемый источник переменного тока высокой мощности (75 кВА/300 В/45–65 Гц, включая функцию рекуперации)
• ПФВ-33100  Программируемый источник переменного тока высокой мощности (100 кВА/300 В/45–65 Гц, включая функцию рекуперации)
• ПФВ-33120  Программируемый источник переменного тока высокой мощности (120 кВА/300 В/45–65 Гц, включая функцию рекуперации)
• ПФВ-33150  Программируемый источник переменного тока высокой мощности (150 кВА/300 В/45–65 Гц, включая функцию рекуперации)
• ПФВ-33200  Программируемый источник переменного тока высокой мощности (200 кВА/300 В/45–65 Гц, включая функцию рекуперации)
• ПФВ-33300  Программируемый источник переменного тока высокой мощности (300 кВА/300 В/45–65 Гц, включая функцию рекуперации)
• ПФВ-33400  Программируемый источник переменного тока высокой мощности (400 кВА/300 В/45–65 Гц, включая функцию рекуперации)
• ПФВ-001  Функция плавного пуска
• ПФВ-002  Интерфейс GPIB
• ПФВ-003  Ethernet-интерфейс
• ПФВ-004  USB-интерфейс

Выберите правильный программируемый источник питания переменного тока для вашего приложения

Product Name	AFV-P Series High Performance Programmable AC Power Source	AFV+ Series High Power Programmable AC Power Source	AFV Series High Power Programmable AC Power Source	PAS/PFV Series Regenerative Grid Simulator	AFC Series AC Power Source / Frequency Converter	AMV/AMF Series 400Hz Power Supply / Ground Power Unit
Features	Programmable AC power source with DC output and precision measurement.	An upgraded high power programmable AC power source of AFV series, with improving THD and Load Regulation.	High power programmable AC power source utilizing advanced PWM technology to deliver power.	Regenerative high power AC power source, built in with Low Voltage Ride Through Test (LVRT) test function.	AC power source which can simulate standard or abnormal voltage and frequency status.	Ground power unit which is compliant with MIL-STD-704F.
Output Power	600VA~5kVA	10kVA~2000kVA	10kVA~2000kVA	30kVA~2000kVA	10kVA~2000kVA	AMV: 30kVA~180kVA AMF: 500VA~400kVA
Output Voltage	0~310V	0~310V	0~310V	0～300V 0-350V(opt)	0~310V	115/200V ±10%
Output Frequency	A: 5~2000Hz B: 15~1000Hz	A: 45~500Hz B: 45~120Hz C: 300~840Hz	45~120Hz 45~500Hz (Opt.)	45~65Hz 40~70Hz (Opt.)	45~65Hz, 100Hz/120Hz/200Hz/240Hz/400Hz (Opt.)	AMV: 300~500Hz(Stand Alone) 400Hz(Fixed) AMF: 350~450Hz 400Hz (Fixed)
THD	≤ 0.3-2%	≦ 0.5%	≦ 1%	≦ 2%	≦ 2%	AMV: ≦ 2% AMF: ≦ 0.5-3%
Load Regulation	≦ 0.07% F.S.	≦ 0.5%	≦ 1%	≦ 1%	≦ 1%	AMV: ≦ 1% AMF: ≦ 0.5-1.5%
Efficiency	≧ 77%-80% at max. power	≧85%-90% at max. power	≧85%-90% at max. power	≧ 92% at Max. Power	≧85%-90% at max. power	AMV: ≧ 92% at Max. Power AMF: ≧ 87% at Max. Power
Operational Temperature	0-40℃	0℃-45℃	0℃-45℃	0℃-45℃	0℃-45℃	AMV: -40℃-55℃ AMF: -20℃-45℃
IP Level	-	-	-	-	-	AMV: IP54
Overload Capacity	-	-	-	-	-	AMV: 125%/600s, 150%/30s, 200%/10s, (Optional) 150%/60s, 200%/30s, 250%/10s, 300%/1s AMF: 120%/1 hr, 150%/60s, 200%/15s
Crest Factor	≧ 3	≧ 3	-	-	-	-
Inrush Current	≧ 4.5 times of max.output current (rms)	-	-	-	-	-
Response Time	≦ 300 μs	≦ 1ms	≦ 2ms	≦ 2ms	≦ 2ms	-
DC Output Voltage	0-210V / 0-420V	-	-	-	-	-
Input Power Factor	-	≧ 0.9 at Max. Power	≧0.9 at max. power ≧0.85% at max. power	≧ 0.99 at Max. Power	≧0.85 ≧0.9 at max. power	AMV: ≧94%at max. power AMF: ≧85% at max. power
Input Voltage	98-132VAC/196-264VAC	380VAC±15% 200VAC, 208VAC, 240VAC, 400VAC,	/380VAC±15% 208/220VAC,480VAC,(Optional)	380VAC±15%	-	-
Input Frequency	47~63Hz	47~63Hz	47~63Hz	47~63Hz	-	-
Remote Interface	Standard: RS232,RS485, Ethernet, USB, PLC Remote In&Out Option: GPIB, Analog	Standard: RS232, RS485, Ethernet Option: Interface Card(RS232&RS485, Ethernet,USB) GPIB, Analog	Standard: RS232, RS485, Ethernet Option: Interface Card(RS232&RS485, Ethernet,USB),GPIB, Analog	Standard: RS232, RS485, Option: Ethernet, GPIB, USB	Standard: RS232, RS485	AMV: RS-485 AMF: RS-485 (opt.)
Weight	16～61.5kg (35.3～135.6lbs)	-	-	-	-	-
Certification	CE & RoHS	CE & RoHS	CE & RoHS	CE & RoHS	CE & RoHS	CE & RoHS
Application	EV, Home Appliance, Laboratory	PV Inverter, EV, Industrial Power Supply, Renewable Energy	PV Inverter, EV, Laboratory	PV Inverter, EV, Laboratory, Motor & Compressor	EV, Renewable Energy, IT/SMT Production Line
