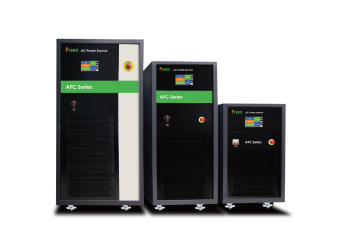

Источник питания переменного тока/ преобразователь частоты Preen серии AFC

Серия AFC представляет собой общий источник питания переменного тока, который может имитировать стандартное или ненормальное состояние напряжения и частоты. Он подходит для сертифицированного бюро, производства и исследований в различных отраслях, включая бытовую технику, электронику, медицинское оборудование и освещение.

• Выходная мощность: 3 кВА~120 кВА (1Ø) 5 кВА~2000 кВА (3Ø)
• Выходное напряжение: 0 ~ 300 В
• Выходная частота: 45 ~ 65 Гц (опт. 400 Гц)
• CE сертифицирован

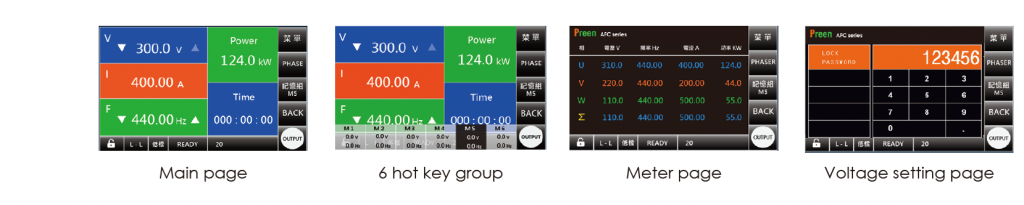

Дружественный интерфейс и группа горячих клавиш

В новую серию AFC добавлен увеличенный сенсорный экран, с помощью которого можно выполнять точную настройку параметров и изменение значений. С интерфейсом RS-232, RS-485, AFC может управляться удаленно. Цветной дисплей позволяет пользователю быстро распознавать все параметры, включая напряжение, ток и коэффициент мощности, с помощью 6 групп горячих клавиш, которые можно быстро переключать с одного взгляда.

Идеальный источник питания для различных отраслей промышленности

Источник питания переменного тока серии AFC очень надежен и прост в эксплуатации, он широко применяется на производственных линиях, в системах обеспечения качества и проверки конструкции. Несколько уровней частоты и широкий диапазон выходного напряжения идеально подходят для приложений, требующих согласования напряжения и частоты. Устройство также можно использовать в качестве изоляции между ИУ и сетью, чтобы уменьшить помехи с каждой стороны. Эти особенности делают серию AFC идеальной для бытовой техники, камер ЭМС, автомобильной и электронной промышленности.

Интерфейс удаленного управления с несколькими защитами

Серия AFC оснащена 7-дюймовым интуитивно понятным сенсорным экраном, который можно быстро настроить и вывести через интерфейсы RS-232 и RS-485. Полная защита может отслеживать UVP/OVP, OCP, OTP и оперативно реагировать, чтобы остановить вывод и отобразить предупреждения и код ошибки. Это также можно сделать с помощью кнопки ручной аварийной остановки для обеспечения безопасности пользователей.

Полная защита

Схема защиты серии AFC быстро реагирует на обнаружение ошибки, сигнализацию и отключает выход, если это необходимо. Защиты включают OVP, OCP, OPP, входной OVP, OTP и короткого замыкания. Каждая ошибка имеет соответствующий код ошибки, который помогает диагностировать проблемы и сократить время ремонта.

Пример применения

Для производственных линий и лабораторий двигателей, компрессоров и устройств серия AFC может имитировать напряжение и частоту в разных странах, чтобы помочь пользователям проверить надежность тестируемого устройства при различной входной мощности. Серия AFC также может выдерживать несбалансированные условия нагрузки, что означает, что она может питать до трех однофазных тестируемых устройств или одно трехфазное тестируемое устройство. Его также можно использовать в качестве источника питания с функцией изоляции для целей кондиционирования питания. Серия AFC представляет собой универсальное устройство, которое можно применять во многих приложениях.

Характеристики

• Выходная мощность


  • Одна фаза: 3кВА~150кВА
  • Трехфазный: 6кВА~2000кВА


• Выходное напряжение


  • 0~150В (Низкий диапазон)
  • 0~300В (высокий диапазон)


• Выходная частота


  • 47 ~ 63 Гц, 50 Гц, 60 Гц
  • 400 Гц (опция)


• THD



  ≦ 2% (резистивная нагрузка)



• Регулирование нагрузки



  ≦ 1% (резистивная нагрузка)



• Эффективность



  ≧ 90% при макс. Мощность - модели более 100 кВА, ≧ 85% при макс. Сила



• Входной коэффициент мощности



  ≧ 0,9 при Макс. Мощность — модели свыше 100 кВА, ≧ 0,85 при макс. Сила




• Модели с однофазным выходом имеют диапазон мощности от 3 кВА до 120 кВА, модели с трехфазным выходом имеют диапазон мощности от 5 до 2000 кВА.
• Сертификация CE & RoHS, с отличными характеристиками в области безопасности, электромагнитной совместимости.
• Высокий коэффициент входной мощности, высокий КПД до 92% при полной нагрузке.
• 4 группы светодиодных дисплеев, которые отображают выходное напряжение, ток, частоту и т. д., и пользователь может переключать показания фазного напряжения и линейного напряжения; информация об испытаниях находится на виду.
• Модульный инвертор, который компактен, меньше, имеет высокую удельную мощность и прост в обслуживании.
• Комплексная защита, включающая перенапряжение, перегрузку по току, перегрузку, входное пониженное напряжение, перегрев; соответствующий код неисправности будет отображаться, и зуммер подаст сигнал тревоги, когда защита активирована.
• Кнопка аварийной остановки для быстрой остановки выхода.

Номер модели Описание

• АФК-11003  Источник питания переменного тока (3000 ВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-11005  Источник питания переменного тока (5000 ВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-11010  Программируемый источник переменного тока высокой мощности (10 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-11015  Программируемый источник переменного тока высокой мощности (15 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-11030  Программируемый источник переменного тока высокой мощности (30 ВА/300 В/47–63 Гц, 50 Гц, 60 Гц)
• АФК-31010  Программируемый источник переменного тока высокой мощности (10 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-31015  Программируемый источник переменного тока высокой мощности (15 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-31030  Программируемый источник переменного тока высокой мощности (30 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-31045  Программируемый источник переменного тока высокой мощности (45 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-31060  Программируемый источник переменного тока высокой мощности (60 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-31080  Программируемый источник переменного тока высокой мощности (80 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-31100  Программируемый источник переменного тока высокой мощности (100 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-31120  Программируемый источник переменного тока высокой мощности (120 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33005  Программируемый источник переменного тока высокой мощности (5 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33010  Программируемый источник переменного тока высокой мощности (10 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33015  Программируемый источник переменного тока высокой мощности (15 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33030  Программируемый источник переменного тока высокой мощности (30 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33045  Программируемый источник переменного тока высокой мощности (45 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33060  Программируемый источник переменного тока высокой мощности (60 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33080  Программируемый источник переменного тока высокой мощности (80 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33100  Программируемый источник переменного тока высокой мощности (100 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33120  Программируемый источник переменного тока высокой мощности (120 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33160  Программируемый источник переменного тока высокой мощности (160 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33200  Программируемый источник переменного тока высокой мощности (200 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33240  Программируемый источник переменного тока высокой мощности (240 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33300  Программируемый источник переменного тока высокой мощности (300 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33400  Программируемый источник переменного тока высокой мощности (400 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33500  Программируемый источник переменного тока высокой мощности (500 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-33640  Программируемый источник переменного тока высокой мощности (640 кВА/300 В/47-63 Гц, 50 Гц, 60 Гц)
• АФК-001  Тип A: выходная частота 45-500 ч
• АФК-002  Тип B: выходная частота 350~450 Гц, 400 Гц
• АФК-003  Тип C: выходная частота 50/60 Гц
• АФК-004  Аналоговое управление 0~5В (только управление)
• АФК-005  Аналоговое управление 4~20 мА (только управление)
• АФК-006  Перегрузочная способность 200 % 2 с, 150 % 5 с, 125 % 15 с

Выберите правильный программируемый источник питания переменного тока для вашего приложения

Product Name	AFV-P Series High Performance Programmable AC Power Source	AFV+ Series High Power Programmable AC Power Source	AFV Series High Power Programmable AC Power Source	PAS/PFV Series Regenerative Grid Simulator	AFC Series AC Power Source / Frequency Converter	AMV/AMF Series 400Hz Power Supply / Ground Power Unit
Features	Programmable AC power source with DC output and precision measurement.	An upgraded high power programmable AC power source of AFV series, with improving THD and Load Regulation.	High power programmable AC power source utilizing advanced PWM technology to deliver power.	Regenerative high power AC power source, built in with Low Voltage Ride Through Test (LVRT) test function.	AC power source which can simulate standard or abnormal voltage and frequency status.	Ground power unit which is compliant with MIL-STD-704F.
Output Power	600VA~5kVA	10kVA~2000kVA	10kVA~2000kVA	30kVA~2000kVA	10kVA~2000kVA	AMV: 30kVA~180kVA AMF: 500VA~400kVA
Output Voltage	0~310V	0~310V	0~310V	0～300V 0-350V(opt)	0~310V	115/200V ±10%
Output Frequency	A: 5~2000Hz B: 15~1000Hz	A: 45~500Hz B: 45~120Hz C: 300~840Hz	45~120Hz 45~500Hz (Opt.)	45~65Hz 40~70Hz (Opt.)	45~65Hz, 100Hz/120Hz/200Hz/240Hz/400Hz (Opt.)	AMV: 300~500Hz(Stand Alone) 400Hz(Fixed) AMF: 350~450Hz 400Hz (Fixed)
THD	≤ 0.3-2%	≦ 0.5%	≦ 1%	≦ 2%	≦ 2%	AMV: ≦ 2% AMF: ≦ 0.5-3%
Load Regulation	≦ 0.07% F.S.	≦ 0.5%	≦ 1%	≦ 1%	≦ 1%	AMV: ≦ 1% AMF: ≦ 0.5-1.5%
Efficiency	≧ 77%-80% at max. power	≧85%-90% at max. power	≧85%-90% at max. power	≧ 92% at Max. Power	≧85%-90% at max. power	AMV: ≧ 92% at Max. Power AMF: ≧ 87% at Max. Power
Operational Temperature	0-40℃	0℃-45℃	0℃-45℃	0℃-45℃	0℃-45℃	AMV: -40℃-55℃ AMF: -20℃-45℃
IP Level	-	-	-	-	-	AMV: IP54
Overload Capacity	-	-	-	-	-	AMV: 125%/600s, 150%/30s, 200%/10s, (Optional) 150%/60s, 200%/30s, 250%/10s, 300%/1s AMF: 120%/1 hr, 150%/60s, 200%/15s
Crest Factor	≧ 3	≧ 3	-	-	-	-
Inrush Current	≧ 4.5 times of max.output current (rms)	-	-	-	-	-
Response Time	≦ 300 μs	≦ 1ms	≦ 2ms	≦ 2ms	≦ 2ms	-
DC Output Voltage	0-210V / 0-420V	-	-	-	-	-
Input Power Factor	-	≧ 0.9 at Max. Power	≧0.9 at max. power ≧0.85% at max. power	≧ 0.99 at Max. Power	≧0.85 ≧0.9 at max. power	AMV: ≧94%at max. power AMF: ≧85% at max. power
Input Voltage	98-132VAC/196-264VAC	380VAC±15% 200VAC, 208VAC, 240VAC, 400VAC,	/380VAC±15% 208/220VAC,480VAC,(Optional)	380VAC±15%	-	-
Input Frequency	47~63Hz	47~63Hz	47~63Hz	47~63Hz	-	-
Remote Interface	Standard: RS232,RS485, Ethernet, USB, PLC Remote In&Out Option: GPIB, Analog	Standard: RS232, RS485, Ethernet Option: Interface Card(RS232&RS485, Ethernet,USB) GPIB, Analog	Standard: RS232, RS485, Ethernet Option: Interface Card(RS232&RS485, Ethernet,USB),GPIB, Analog	Standard: RS232, RS485, Option: Ethernet, GPIB, USB	Standard: RS232, RS485	AMV: RS-485 AMF: RS-485 (opt.)
Weight	16～61.5kg (35.3～135.6lbs)	-	-	-	-	-
Certification	CE & RoHS	CE & RoHS	CE & RoHS	CE & RoHS	CE & RoHS	CE & RoHS
Application	EV, Home Appliance, Laboratory	PV Inverter, EV, Industrial Power Supply, Renewable Energy	PV Inverter, EV, Laboratory	PV Inverter, EV, Laboratory, Motor & Compressor	EV, Renewable Energy, IT/SMT Production Line
