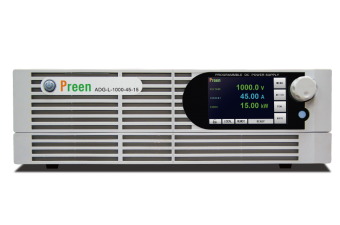

Программируемый источник питания постоянного тока Preen серии ADG-L

Preen представляет свой новейший программируемый источник питания постоянного тока серии ADG-L, который насчитывает 19 моделей и три различных значения выходной мощности: 5 кВт, 10 кВт и 15 кВт. Используя технологию ШИМ, ADG-L обеспечивает стабильный выходной сигнал и точные измерения.

• Выходная мощность: 5 кВт~15 кВт
• Выходное напряжение: 2000 В макс. (2 шт. серийно)
• Выходной ток: 375 Amax (5 шт. параллельно)
• Режим: CV/CC/CP
• Последовательности программирования и симуляции
• CE и RoHS сертифицированы
• Стандарт: RS-485, RS-232, аналоговый, опция: GPIB, Ethernet, USB

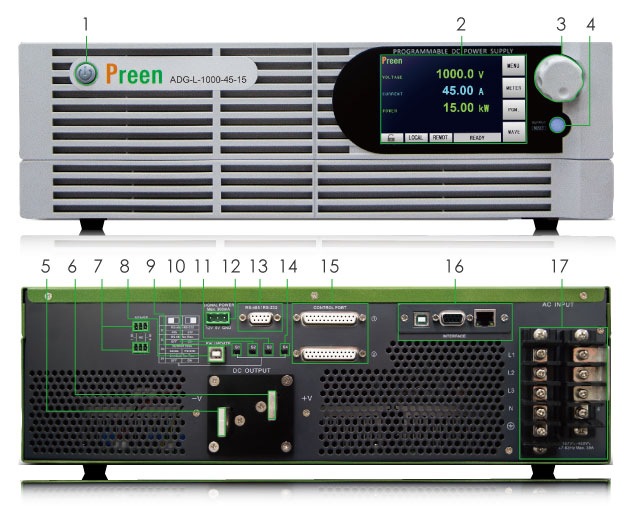

Описание панели

• 1 Выключатель
• 2 Сенсорный экран
• 3 Поворотная ручка
• 4 Кнопка выхода/сброса
• 5 Отрицательная выходная клемма постоянного тока
• 6 Положительная выходная клемма постоянного тока
• 7 Разъем дистанционного управления
• 8 Интерфейс USB (для обновления прошивки)
• 9 Переключатель терминального резистора CANBUS
• 10 Последовательный и параллельный переключатель
• 11 Переключатель оконечного резистора RS-485
• 12 Дополнительная розетка
• 13 Интерфейс RS-232/RS-485 (стандартный)
• 14 Переключатель интерфейса RS232/RS485
• 15 Аналоговый интерфейс
• 16 Дополнительный интерфейс связи (USB/Ethernet/GPIB)
• 17 Входные клеммы

Широкий диапазон напряжений и токов

Серия ADG-L компании Preen включает 19 различных моделей с тремя уровнями выходной мощности: 5 кВт, 10 кВт и 15 кВт. С выходным напряжением до 1000 В и несколькими моделями Auto Range серия ADG-L охватывает широкий спектр приложений, включая электромобили, фотогальванические элементы, батареи, преобразователи постоянного тока и электронные продукты.

Модели с автоматическим диапазоном

По сравнению с обычными источниками питания постоянного тока, которые обеспечивают одинаковый номинальный ток при любом выходном напряжении, модели ADG-L с автоматическим диапазоном предлагают широкий рабочий диапазон. Он может генерировать более высокий выходной ток при более низком выходном напряжении или более высокое выходное напряжение при более низком выходном токе. Эта функция является идеальным решением как для сильноточных/низковольтных ИУ, так и для низковольтных/сильноточных ИУ, и позволяет использовать один блок для широкого спектра применений, что еще больше экономит средства и пространство.

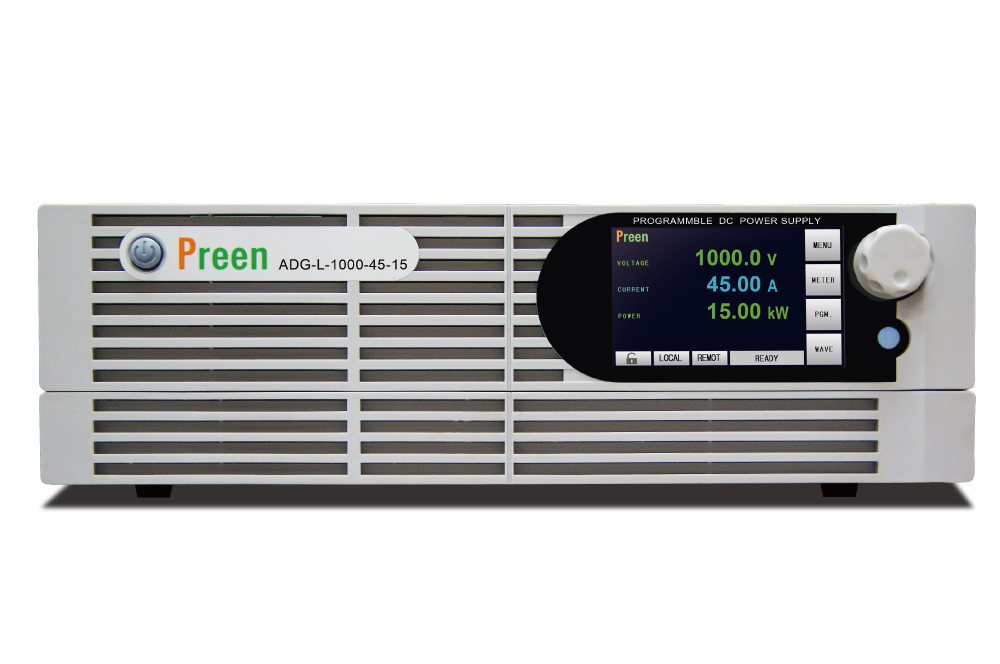

Интуитивно понятный сенсорный экран и поворотная ручка

В серии ADG-L используется 5-дюймовый сенсорный экран и поворотная ручка, обеспечивающие интуитивно понятное и простое в использовании управление и отображение. Пользователи могут быстро получить доступ к настройкам выхода, измерениям, последовательностям и системным конфигурациям с сенсорного экрана. Сложные последовательности могут быть не только установить с ПК, но также легко с сенсорного экрана.

Функция удаленного контроля

Во многих лабораториях или на заводах источник питания постоянного тока расположен на определенном расстоянии от ИУ, что иногда вызывает падение напряжения из-за сопротивления проводов. ADG-L оснащен дистанционным датчиком для компенсации падения напряжения и обеспечения стабильного выходного напряжения, что позволяет пользователям получать желаемое напряжение на ИУ.

Высокая плотность мощности: 15 кВт в 3U

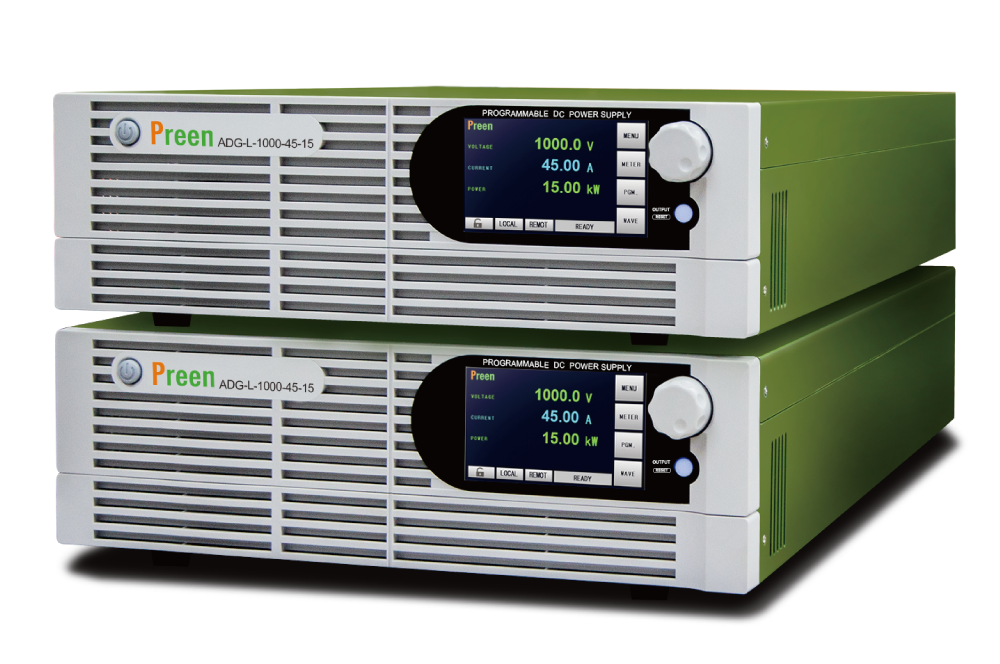

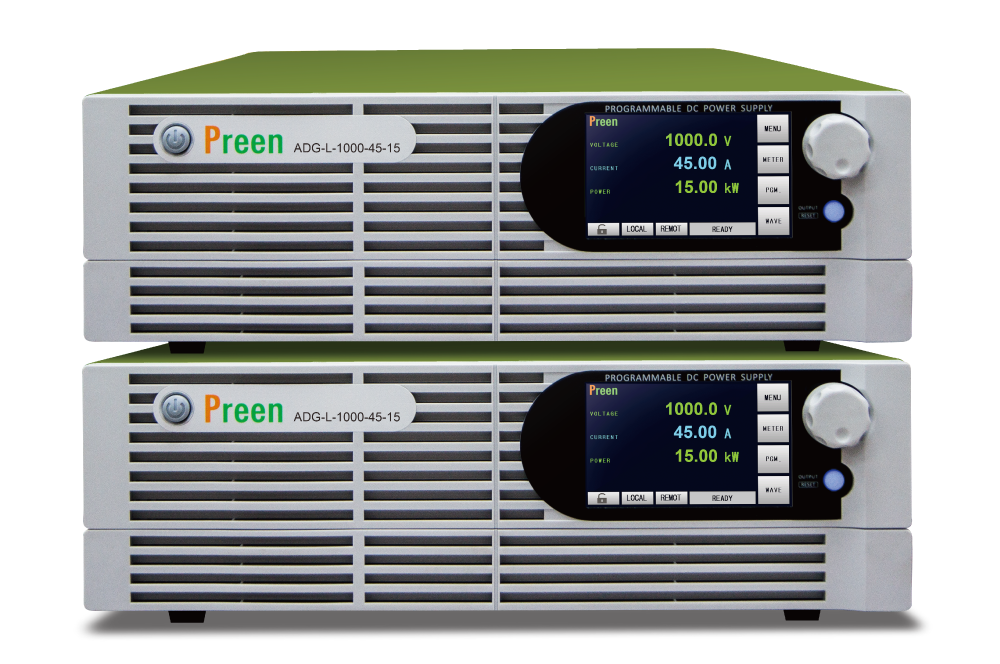

Используя технологию PWM и управление на основе DSP, блок питания постоянного тока серии ADG-L от Preen имеет мощность 15 кВт только в стойке 3U, а в параллельной конфигурации — 30 кВт только в стойке высотой 6U. Корпус для монтажа в стойку предназначен для широкого спектра приложений, особенно для автоматических систем тестирования и интеграции.

Лучшая в отрасли производительность

Серия ADG-L разработана для низкой пульсации, высокой точности и жесткой регулировки для имитации различных напряжений постоянного тока. Источники постоянного тока ADG-L с быстрой переходной характеристикой и временем нарастания идеально подходят для тестирования поведения ИУ в отношении провалов напряжения, провалов напряжения, тестов включения/выключения и сложных форм сигналов постоянного тока.

0,99 Входной коэффициент мощности

Серия ADG-L оснащена активным корректором коэффициента мощности (PFC) для увеличения коэффициента мощности на входе до лучшего в отрасли значения 0,99, что помогает уменьшить помехи в сети.

Бесплатное программное обеспечение для управления

Серией ADG-L можно управлять с помощью программы Preen для настройки сложных последовательностей, сохранения/вызова шагов и создания отчетов о результатах испытаний. Благодаря интуитивно понятному программному обеспечению удаленное программирование больше не является сложной задачей.

Различные коммуникационные интерфейсы

Источник питания постоянного тока оснащен RS-232/RS-485 (MODBUS) для стандартных интерфейсов. Также доступны опциональные интерфейсы Ethernet, USB, GPIB и RS-232/RS-485 (SCPI) для лучшей интеграции с системами автоматического тестирования и удовлетворения потребностей промышленности 4.0.

Приложения

Фотогальваника (PV), электромобиль (EV), имитация зарядки аккумулятора, предохранители и контакторы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Выходная мощность



  5кВт/10кВт/15кВт



• Выходное напряжение постоянного тока



  0~160В
  0~2000В (2 блока в последовательном соединении)



• Выходной ток постоянного тока



  0~135A
  0~675A (5 блоков в параллельном соединении)



• Выходная пульсация
  Выходная пульсация



  ≦ 0,1%



• Время отклика
  Время отклика



  ≦ 5 мс



• Эффективность
  Эффективность



  ≧ 90% при макс. Сила



• Входной коэффициент мощности
  Входной коэффициент мощности



  ≧ 0,99 при макс. Сила



• Интерфейс
  Интерфейс


  • РС485
  • RS232
  • Аналоговый
  • USB (опционально)
  • GPIB (опционально)
  • Ethernet (опционально)



Особенности:

• Выходная мощность: 5кВт/10кВт/15кВт
• Выходной ток: 0 ~ 135 А / 0 ~ 675 А (5 единиц параллельно).
• Выходное напряжение: 0 ~ 2000 В
• 5-дюймовый сенсорный экран и поворотная ручка управления
• Широкий диапазон входного напряжения:
  187–264 В переменного тока (1 или 3 фазы) или 340–460 В (3 фазы, 4 провода, соединение Y)
• Высокая удельная мощность всего 3U для 15 кВт.
• Простая параллельная работа ведущий/ведомый.
• Режимы CV/CC/CP.
• Функция дистанционного обнаружения для компенсации падения напряжения в линии.
• Встроенная программируемая функция с 5 группами и 99 последовательностями для настройки напряжения, тока и времени.
• Наличие программного обеспечения для удаленного управления.
• Сертифицированы CE и RoHS.
• Полные функции защиты, включая OVP, OCP, OPP, ввод OVP/UVP и OTP.

Номер модели  Описание

• АДГ-Л-115-45  Программируемый источник питания постоянного тока (5 кВт/115 В/45 А)
• АДГ-Л-160-32  Программируемый источник питания постоянного тока (5 кВт/160 В/32 А)
• АДГ-Л-335-15  Программируемый источник питания постоянного тока (5 кВт/335 В/15 А)
• АДГ-Л-335-45-5  Программируемый источник питания постоянного тока (5 кВт/335 В/45 А)
• АДГ-Л-115-90   Программируемый источник питания постоянного тока (10 кВт/115 В/90 А)
• АДГ-Л-160-63  Программируемый источник питания постоянного тока (10 кВт/160 В/63 А)
• АДГ-Л-335-30  Программируемый источник питания постоянного тока (10 кВт/335 В/30 А)
• АДГ-Л-335-90-10  Программируемый источник питания постоянного тока (10 кВт/335 В/90 А)
• АДГ-Л-500-20   Программируемый источник питания постоянного тока (10 кВт/500 В/20 А)
• АДГ-Л-670-15  Программируемый источник питания постоянного тока (10 кВт/670 В/15 А)
• АДГ-Л-670-45-10  Программируемый источник питания постоянного тока (10 кВт/670 В/45 А)
• АДГ-Л-115-135  Программируемый источник питания постоянного тока (15 кВт/115 В/135 А)
• АДГ-Л-160-94  Программируемый источник питания постоянного тока (15 кВт/160 В/94 А)
• АДГ-Л-335-45  Программируемый источник питания постоянного тока (15 кВт/335 В/45 А)
• АДГ-Л-335-135-15  Программируемый источник питания постоянного тока ((15 кВт/335 В/135 А))
• АДГ-Л-500-30  Программируемый источник питания постоянного тока (15 кВт/500 В/30 А)
• АДГ-Л-670-23  Программируемый источник питания постоянного тока (15 кВт/670 В/23 А)
• АДГ-Л-1000-15  Программируемый источник питания постоянного тока (15 кВт/1000 В/15 А)
• АДГ-Л-1000-45-15  Программируемый источник питания постоянного тока (15 кВт/1000 В/45 А)
• АДГ-Л-007 Интерфейсная плата RS-232/RS-485/USB/Ethernet ( SCPI )
• АДГ-Л-008  Соединительный шнур для нескольких устройств DB25 (папа * 2) 50 см
• АДГ-Л-013  Интерфейсная плата GPIB
• АДГ-Л-014  Модуль защиты от обратного тока
• АДГ-Л-015  Программное обеспечение для моделирования ВАХ и дистанционного управления

Выберите подходящие программируемые источники питания постоянного тока для вашего приложения

Product Name	ADG-L Series Programmable DC Power Supply	ADG+ Series High Power Programmable DC Power Supply	ADC Series Rack Mount DC Power Supply
Features	Programmable DC power supply with three different output power, 5kW, 10kW and 15kW. Utilizing PWM technology.	An upgraded high power DC power supply of ADG series, ADG+ series can simulate solar array with the optional I-V curve function.	DC power supply which has high power density, high accuracy and wellaround protection.Widely adopted in production lines, burn-in tests, laboratories and integrated systems.
Output Power	5kW～75kW	30kW～1800kW	2kW～8kW
DC Output Voltage	0~2000V	0~2000V	0~600V
DC Output Current	0~675A	0~2500A	0~68A
Output Ripple	down to < 0.05%	down to < 0.05%	< 0.15%
Load Regulation	≦ 0.3%	≦ 0.3%	< 0.05%
Line Regulation	≦ 0.08%	≦ 0.05%	< 0.5%
Response Time	≦ 5ms	Down to ≤ 6ms	-
Efficiency	≧ 84-90% at Max. Power	≧ 84-90% at Max. Power	≧ 85-89% at Max. Power
Line Drop Compensation	-	-	0～3V
Transient Response Time	-	-	< 1ms
Input Power Factor	≧ 0.99 at Max. Power	≥ 90% at Max. Power	-
Remote Interface	Standard: RS-232, RS-485, Ethernet, USB, Analog Option: GPIB	Standard: RS232, RS485, Analog, Ethernet, USB Option: GPIB	-
Certification	CE & RoHS	CE & RoHS	CE EMC & LVD standard
Application	PV Inverter, EV, Renewable Energy, Motor & Compressor	PV Inverter, EV, Renewable Energy	EV, Industrial Power Supply
