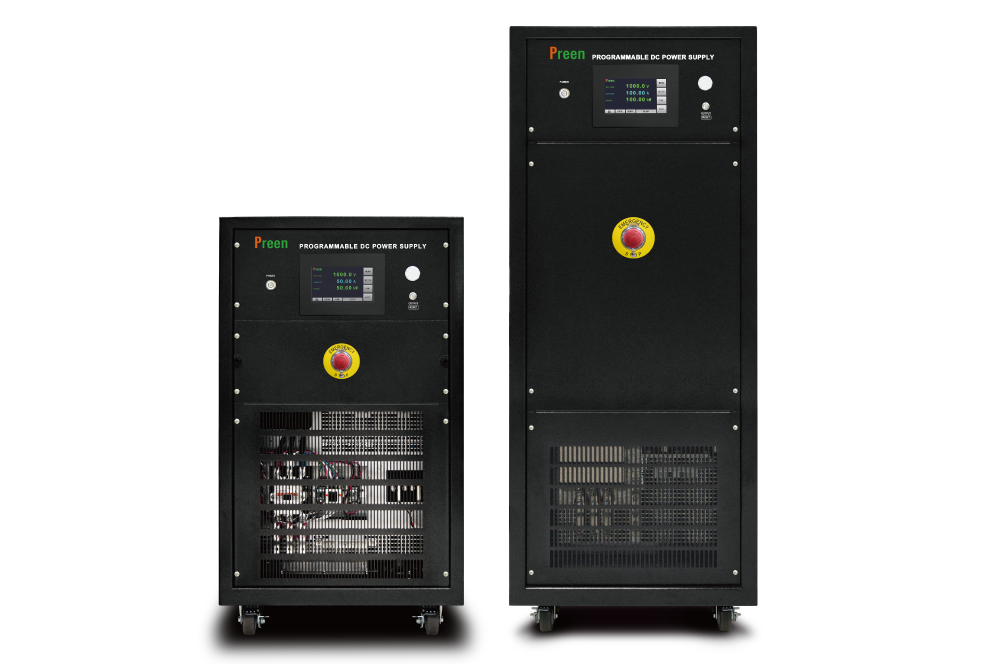

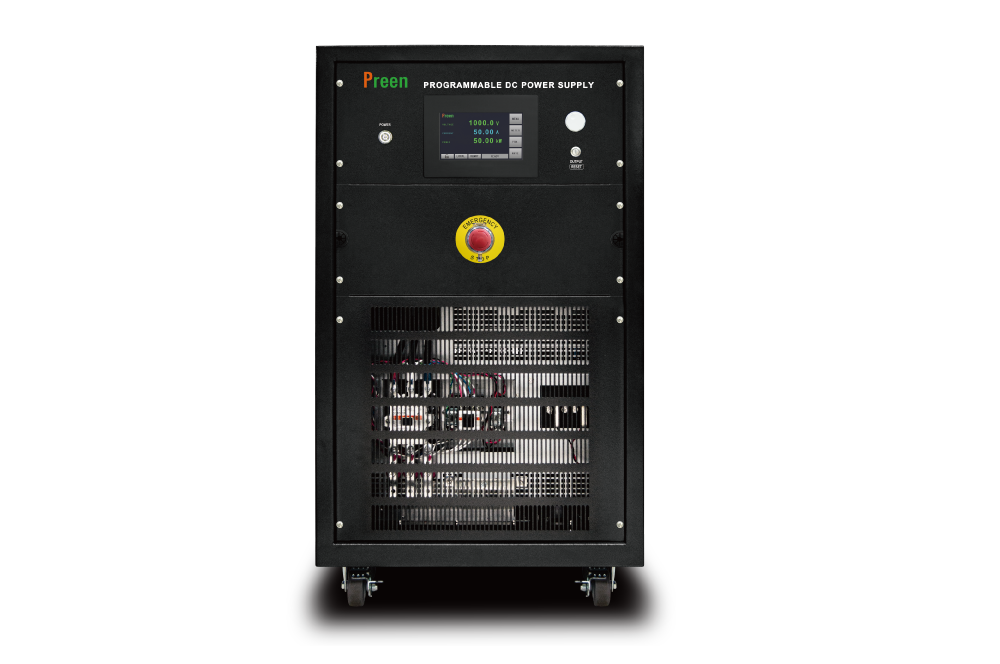

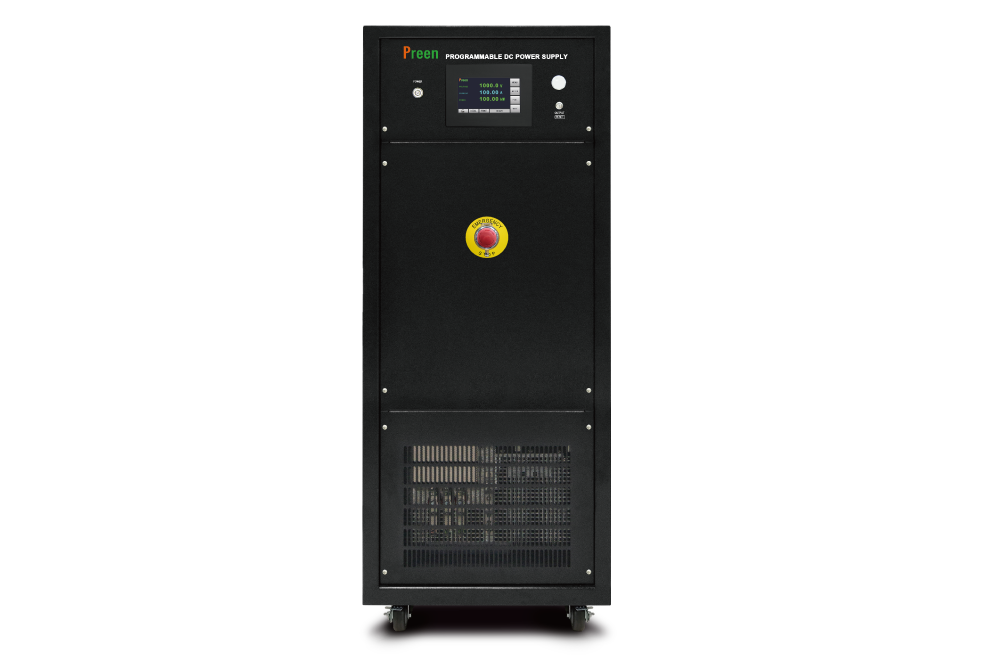

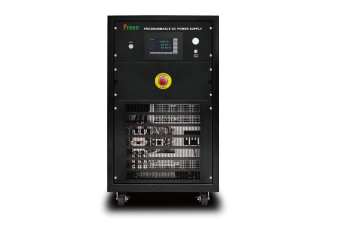

Программируемый источник питания постоянного тока высокой мощности Preen серии ADG＋

Серия ADG+ компании Preen представляет собой модернизированные источники питания постоянного тока высокой мощности с низким уровнем пульсаций, высокой точностью и быстрым откликом. Он может имитировать различные характеристики солнечной батареи с помощью дополнительной функции кривой ВАХ. Выходная мощность составляет до 300 кВт на блок с запатентованной модульной конструкцией и простой параллельной работой «главный-ведомый», с выходным напряжением до 2000 В, что делает его идеальным выбором для таких приложений, как электродвигатели, преобразователи постоянного тока, ESS и инверторы.

• Простая работа «ведущий-ведомый», выходная мощность может достигать 300 кВт при параллельном соединении.
• Широкий диапазон выходного напряжения до 2000 В.
• Дополнительная функция кривой ВАХ для моделирования солнечной батареи (встроенная математическая формула EN50530)
• Идеально подходит для возобновляемых источников энергии и тестирования электромобилей.

Характеристики

• Выходная мощность



  30 кВт/40 кВт/50 кВт/75 кВт/100 кВт/300 кВт



• Выходное напряжение постоянного тока



  0~40В
  0~2000В



• Выходной ток постоянного тока



  0~18А
  0~2500А



• Выходная пульсация



  ≦ 0,1%



• Время отклика



  ≦ 6~10 мс



• Эффективность



  ≧ 90% при макс. Сила



• Входной коэффициент мощности



  ≧ 0,9 при Макс. Сила



• Интерфейс


  • РС485
  • RS232
  • USB
  • Аналоговое управление
  • Ethernet
  • GPIB (опционально)



Интуитивно понятный сенсорный экран и поворотная ручка

В серии ADG + используется 7-дюймовый сенсорный экран и поворотная ручка для обеспечения интуитивно понятного и простого в использовании управления и отображения. Встроенная функция программирования была обновлена, поэтому сложные последовательности можно задавать не только с ПК, но и с сенсорного экрана. Кнопка аварийной остановки оборудована для быстрого отключения, что повышает безопасность продукта. Пользователи могут быстро получить доступ к настройкам выхода и измерениям, включая напряжение, ток и мощность.

Параллельная работа ведущий/ведомый

ADG + Выходная мощность серии ADG + составляет до 100 кВт на единицу, которая может быть увеличена до 500 кВт за счет простой операции ведущий-ведомый (макс. 5 единиц). Пользователь может просто управлять ведущим блоком, ведомый блок будет получать и отвечать на данные соответствующим образом и поровну распределять ток нагрузки. Серия ADG + — один из немногих мощных источников питания постоянного тока с параллельным подключением на рынке. Доступность для одиночной и параллельной работы обеспечивает большую гибкость применения.

Компенсация дистанционного зондирования

На заводе или в лаборатории часто существует определенное расстояние в конфигурации мощности и нагрузки. Дистанционное зондирование серии ADG + способно компенсировать падение напряжения, вызванное длиной кабеля, поэтому пользователь может избежать неудобств, связанных с регулировкой напряжения.

Моделирование солнечной батареи (опция)

Программируемый блок питания постоянного тока высокой мощности ADG + имеет функцию имитации солнечной батареи, которую можно запрограммировать с передней панели без использования контроллера. При использовании встроенного режима SAS требуется всего четыре входных параметра для построения кривой IV, которая имитирует солнечные панели при различном облучении и температуре. Используя встроенный режим EN50530, кривая IV устанавливается в соответствии с материалом солнечного элемента (C-SI или тонкая пленка), и пользователь может запрограммировать выход в соответствии с излучением и температурой; кроме того, пользователь также может определить кривые ВАХ на основе различных характеристик материалов для имитации различных материалов солнечных элементов.


Режим тестирования SAS

Используя режим SAS, пользователь может установить Voc, Isc, Vmpp и Impp в соответствии со спецификацией инвертора PV, затем система управления DSP выполняет расчет кривых PV и IV соответственно. Регулировка динамического излучения также доступна во время вывода.

Режим тестирования EN50530

Режим тестирования EN50530, используемый в основном для сетевых инверторов, включает модель солнечного элемента C-SI / тонкопленочный и функцию динамического облучения / регулировки температуры, пользователь может проверить производительность инверторов: статическая и динамическая эффективность отслеживания MPPT, эффективность преобразования и общий КПД.

Программное обеспечение для управления симуляцией солнечной батареи (опция)

Опции серии ADG + Программное обеспечение для дистанционного управления кривой IV с настройкой параметров и отображением формы выходного сигнала для проверки динамической и статической эффективности MPPT в режиме SAS и правил испытаний EN50530.

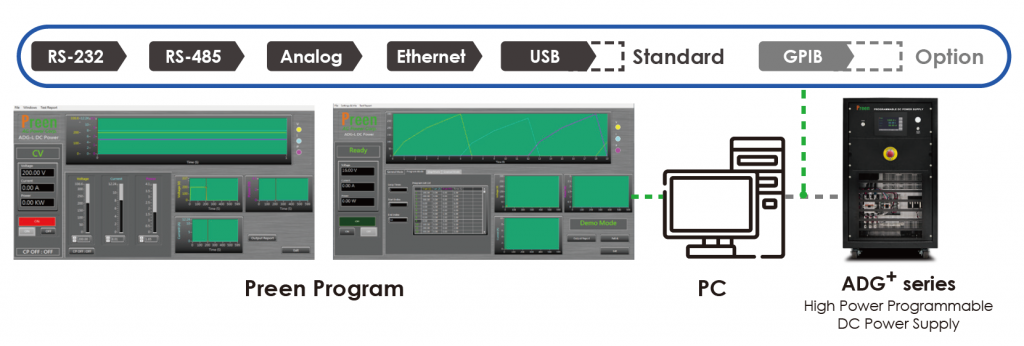

Бесплатное программное обеспечение для управления и различные коммуникационные интерфейсы

Серия ADG + предлагает бесплатное программное обеспечение для дистанционного управления Preen Program. Этот графический пользовательский интерфейс обеспечивает простые настройки и удобные конфигурации для пользователей, чтобы полностью контролировать устройство. Программа Preen включает режим GENERAL или PROGRAMMABLE с доступными функциями STEP и RAMP. Функции предварительного просмотра сигнала и отчета также значительно повышают удобство просмотра параметров и результатов до или после тестирования.

Особенности:

• Широкий диапазон выходного напряжения до 2000 В.
• Простая работа «ведущий-ведомый», выходная мощность может достигать 500 кВт при параллельном соединении.
• Низкая пульсация ≤0,05% и высокая точность ≤0,1%.
• Быстрый отклик ≤ 6-10 мс
• Дополнительная функция кривой ВАХ для моделирования солнечной батареи (встроенная математическая формула EN50530).
• Большой 7-дюймовый сенсорный экран и поворотная ручка для удобства эксплуатации и отображения результатов измерений.
• Разрешение настройки времени 0,01 с для тестирования программирования с быстрым откликом.
• Способен имитировать все виды условий тестирования под нагрузкой: ступенчатое или последовательное изменение напряжения может быть установлено с помощью функций STEP и Gradual.
• Компенсация дистанционного зондирования.
• Оснащен кнопкой аварийной остановки, которая соответствует требованиям лабораторных испытаний.

Номер модели Описание

• АДГ-ПЛЮС-40-750  Программируемый источник питания постоянного тока (30 кВт/40 В/750 А)
• АДГ-ПЛЮС-60-500  Программируемый источник питания постоянного тока (30 кВт/60 В/500 А)
• АДГ-ПЛЮС-100-300  Программируемый источник питания постоянного тока (30 кВт/100 В/300 А)
• АДГ-ПЛЮС-200-150  Программируемый источник питания постоянного тока (30 кВт/200 В/150 А)
• АДГ-ПЛЮС-240-125  Программируемый источник питания постоянного тока (30 кВт/240 В/125 А)
• АДГ-ПЛЮС-320-94  Программируемый источник питания постоянного тока (30 кВт/320 В/94 А)
• АДГ-ПЛЮС-400-75  Программируемый источник питания постоянного тока (30 кВт/400 В/75 А)
• АДГ-ПЛЮС-500-60  Программируемый источник питания постоянного тока (30 кВт/500 В/60 А)
• АДГ-ПЛЮС-640-47  Программируемый источник питания постоянного тока (30 кВт/640 В/47 А)
• АДГ-ПЛЮС-800-38  Программируемый источник питания постоянного тока (30 кВт/800 В/38 А)
• АДГ-ПЛЮС-1000-30  Программируемый источник питания постоянного тока (30 кВт/1000 В/30 А)
• АДГ-ПЛЮС-1600-18  Программируемый источник питания постоянного тока (30 кВт/1600 В/18 А)
• АДГ-ПЛЮС-40-1250  Программируемый источник питания постоянного тока (50 кВт/40 В/1250 А)
• АДГ-ПЛЮС-60-834  Программируемый источник питания постоянного тока (50 кВт/60 В/834 А)
• АДГ-ПЛЮС-100-500  Программируемый источник питания постоянного тока (50 кВт/100 В/500 А)
• АДГ-ПЛЮС-200-250  Программируемый источник питания постоянного тока (50 кВт/200 В/250 А)
• АДГ-ПЛЮС-240-208  Программируемый источник питания постоянного тока (50 кВт/240 В/208 А)
• АДГ-ПЛЮС-320-156  Программируемый источник питания постоянного тока (50 кВт/320 В/156 А)
• АДГ-ПЛЮС-400-125  Программируемый источник питания постоянного тока (50 кВт/400 В/125 А)
• АДГ-ПЛЮС-500-100  Программируемый источник питания постоянного тока (50 кВт/500 В/100 А)
• АДГ-ПЛЮС-640-78  Программируемый источник питания постоянного тока (50 кВт/640 В/78 А)
• АДГ-ПЛЮС-800-63  Программируемый источник питания постоянного тока (50 кВт/800 В/63 А)
• АДГ-ПЛЮС-1000-50  Программируемый источник питания постоянного тока (50 кВт/1000 В/50 А)
• АДГ-ПЛЮС-1600-31  Программируемый источник питания постоянного тока (50 кВт/1600 В/31 А)
• АДГ-ПЛЮС-40-1875  Программируемый источник питания постоянного тока (75 кВт/40 В/1875 А)
• АДГ-ПЛЮС-60-1250  Программируемый источник питания постоянного тока (75 кВт/60 В/1250 А)
• АДГ-ПЛЮС-100-750  Программируемый источник питания постоянного тока (75 кВт/100 В/750 А)
• АДГ-ПЛЮС-320-234  Программируемый источник питания постоянного тока (75 кВт/320 В/234 А)
• АДГ-ПЛЮС-640-117  Программируемый источник питания постоянного тока (75 кВт/640 В/117 А)
• АДГ-ПЛЮС-1000-75  Программируемый источник питания постоянного тока (75 кВт/1000 В/75 А)
• АДГ-ПЛЮС-1600-47  Программируемый источник питания постоянного тока (75 кВт/1600 В/47 А)
• АДГ-ПЛЮС-40-2500  Программируемый источник питания постоянного тока (100 кВт/40 В/2500 А)
• АДГ-ПЛЮС-60-1666  Программируемый источник питания постоянного тока (100 кВт/60 В/1666 А)
• АДГ-ПЛЮС-100-1000  Программируемый источник питания постоянного тока (100 кВт/100 В/1000 А)
• АДГ-ПЛЮС-320-312  Программируемый источник питания постоянного тока (100 кВт/320 В/312 А)
• АДГ-ПЛЮС-640-156  Программируемый источник питания постоянного тока (100 кВт/640 В/156 А)
• АДГ-ПЛЮС-1000-100  Программируемый источник питания постоянного тока (100 кВт/1000 В/100 А)
• АДГ-ПЛЮС-1600-63  Программируемый источник питания постоянного тока (100 кВт/1600 В/63 А)
• АДГ-ПЛЮС-500-900-300  Программируемый источник питания постоянного тока (300 кВт/500 В/900 А)
• АДГ-ПЛЮС-1000-450-300  Программируемый источник питания постоянного тока (300 кВт/1000 В/450 А)
• АДГ-ПЛЮС-1500-300-300  Программируемый источник питания постоянного тока (300 кВт/1500 В/300 А)
• АДГ-ПЛЮС-001  Преобразователь интерфейса GPIB
• АДГ-ПЛЮС-002  Кабель для RS-485 (10м)
• АДГ-ПЛЮС-003  Входное напряжение 200 В/208 В (30~50 кВт)
• АДГ-ПЛЮС-004  Входное напряжение 480 В (30 ~ 50 кВт)
• АДГ-ПЛЮС-005  Входное напряжение 200 В/208 В (100 кВт)
• АДГ-ПЛЮС-006  Входное напряжение 480 В (75-100 кВт)
• АДГ-ПЛЮС-007  Программное обеспечение для моделирования ВАХ и дистанционного управления
• АДГ-ПЛЮС-008  Входное напряжение 200 В/208 В (75 кВт)

Выберите подходящие программируемые источники питания постоянного тока для вашего приложения

Product Name	ADG-L Series Programmable DC Power Supply	ADG+ Series High Power Programmable DC Power Supply	ADC Series Rack Mount DC Power Supply
Features	Programmable DC power supply with three different output power, 5kW, 10kW and 15kW. Utilizing PWM technology.	An upgraded high power DC power supply of ADG series, ADG+ series can simulate solar array with the optional I-V curve function.	DC power supply which has high power density, high accuracy and wellaround protection.Widely adopted in production lines, burn-in tests, laboratories and integrated systems.
Output Power	5kW～75kW	30kW～1800kW	2kW～8kW
DC Output Voltage	0~2000V	0~2000V	0~600V
DC Output Current	0~675A	0~2500A	0~68A
Output Ripple	down to < 0.05%	down to < 0.05%	< 0.15%
Load Regulation	≦ 0.3%	≦ 0.3%	< 0.05%
Line Regulation	≦ 0.08%	≦ 0.05%	< 0.5%
Response Time	≦ 5ms	Down to ≤ 6ms	-
Efficiency	≧ 84-90% at Max. Power	≧ 84-90% at Max. Power	≧ 85-89% at Max. Power
Line Drop Compensation	-	-	0～3V
Transient Response Time	-	-	< 1ms
Input Power Factor	≧ 0.99 at Max. Power	≥ 90% at Max. Power	-
Remote Interface	Standard: RS-232, RS-485, Ethernet, USB, Analog Option: GPIB	Standard: RS232, RS485, Analog, Ethernet, USB Option: GPIB	-
Certification	CE & RoHS	CE & RoHS	CE EMC & LVD standard
Application	PV Inverter, EV, Renewable Energy, Motor & Compressor	PV Inverter, EV, Renewable Energy	EV, Industrial Power Supply
