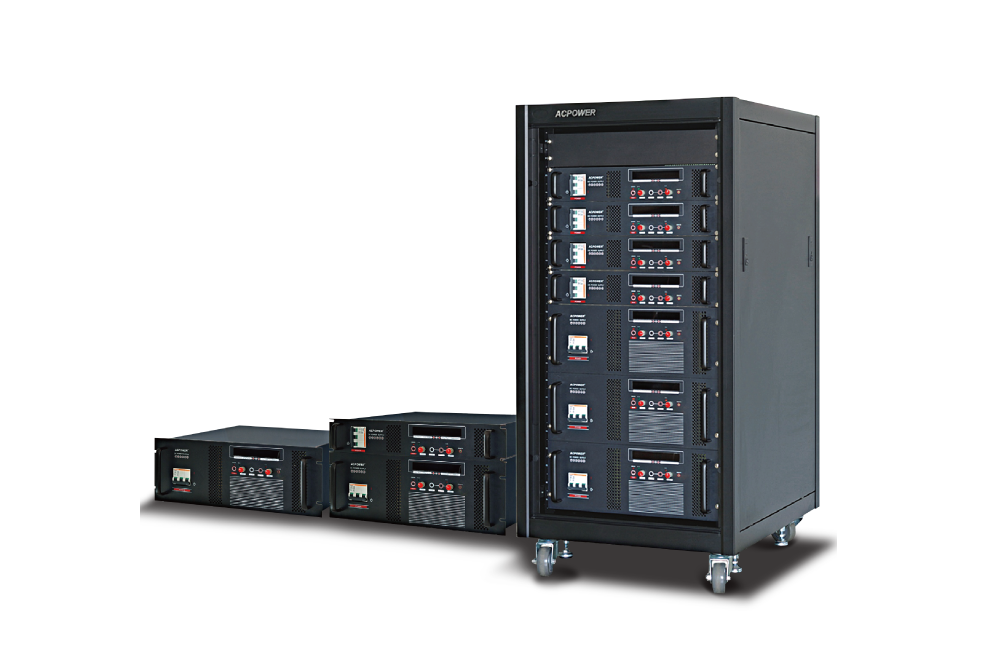

Блок питания постоянного тока для монтажа в стойку Preen серии ADC

Благодаря компактным размерам и легкому весу серия ADC начинается с 2 кВт и может быть подключена параллельно до 24 кВт с 19-дюймовым корпусом. Выходное напряжение составляет от 0-30 В до 0-600 В, и оно широко используется в производственных линиях, при испытаниях, лабораториях и интегрированных системах.

• Знак CE с высокими показателями электромагнитной совместимости.
• Защиты: перенапряжение, перегрузка по току, перегрузка, пониженное напряжение на входе и перегрев
• Модульная конструкция: 4 кВт в 2U, 8 кВт только в 4U.

Широкий выбор приложений

Серия ADC отличается высокой удельной мощностью, малым временем отклика, высокой точностью и надежной защитой. Он широко применяется в производственных линиях, испытаниях на сжигание, лабораториях и интегрированных системах.

Приложения


Для электроинструментов, чтобы повысить надежность и стабильность продукта, испытания на старение или ускоренные испытания на срок службы обычно являются необходимой процедурой на этапе НИОКР или на этапе обеспечения качества. Серия ADC может использоваться для имитации аккумуляторов электроинструментов и обеспечивает чистое питание постоянного тока с низкими пульсациями для различных уровней напряжения.

Характеристики

• Выходная мощность



  2 кВт, 4 кВт и 8 кВт, которые могут быть подключены параллельно до 24 кВт



• Выходное напряжение


  • 0-30 В
  • 0-40 В
  • 0-60 В
  • 0-80 В
  • 0-100В
  • 0-120В
  • 0-160В
  • 0-240В
  • 0-330В
  • 0-600В


• Выходная частота



  0-267А ~ 0-3А



• Рябь



  < 0,15%



• Регулирование нагрузки



  ≦ 0,5~ 2% (резистивная нагрузка)



• Эффективность



  ≧ 85-89% при макс. Сила



• Компенсация падения линии



  0-3В



• Переходное время отклика



  <1 мс

Особенности:

• Модульная конструкция: 4 кВт в 2U, 8 кВт только в 4U.
• Два режима работы: постоянное напряжение и постоянный ток.
• Защиты: перенапряжение, перегрузка по току, перегрузка, пониженное входное напряжение и перегрев.
• Дистанционный датчик для компенсации падения напряжения в линии 0~3В.
• Стандартная 19-дюймовая модель с высокой гибкостью в различных условиях.
• Знак CE с высокими показателями электромагнитной совместимости.

Номер модели  Описание

• АДК-0300067  Блок питания постоянного тока для монтажа в стойку (2 кВт/30 В/67 А)
• АДК-0400050  Блок питания постоянного тока для монтажа в стойку (2 кВт/40 В/50 А)
• АДК-0600033  Блок питания постоянного тока для монтажа в стойку (2 кВт/60 В/33 А)
• АДК-0800025  Блок питания постоянного тока для монтажа в стойку (2 кВт/80 В/25 А)
• АДК-0800020  Блок питания постоянного тока для монтажа в стойку (2 кВт/100 В/20 А)
• АДК-1200017  Блок питания постоянного тока для монтажа в стойку (2 кВт/120 В/17 А)
• АДК-1600013  Блок питания постоянного тока для монтажа в стойку (2 кВт/160 В/13 А)
• АДК-2400008  Блок питания постоянного тока для монтажа в стойку (2 кВт/240 В/8 А)
• АДК-3300006  Блок питания постоянного тока для монтажа в стойку (2 кВт/330 В/6 А)
• АДК-6000003  Блок питания постоянного тока для монтажа в стойку (2 кВт/600 В/3 А)
• АДК-0300133  Блок питания постоянного тока для монтажа в стойку (4 кВт/30 В/133 А)
• АДК-0400100  Блок питания постоянного тока для монтажа в стойку (4 кВт/40 В/100 А)
• АДК-0600067  Блок питания постоянного тока для монтажа в стойку (4 кВт/60 В/67 А)
• АДК-0800050  Блок питания постоянного тока для монтажа в стойку (4 кВт/80 В/50 А)
• АДК-1000040  Блок питания постоянного тока для монтажа в стойку (4 кВт/100 В/40 А)
• АДК-1200033  Блок питания постоянного тока для монтажа в стойку (4 кВт/120 В/33 А)
• АДК-1600025  Блок питания постоянного тока для монтажа в стойку (4 кВт/160 В/25 А)
• АДК-2400016  Блок питания постоянного тока для монтажа в стойку (4 кВт/240 В/16 А)
• АДК-3300012  Блок питания постоянного тока для монтажа в стойку (4 кВт/330 В/12 А)
• АДК-6000007  Блок питания постоянного тока для монтажа в стойку (4 кВт/600 В/7 А)
• АДК-0300267  Блок питания постоянного тока для монтажа в стойку (8 кВт/30 В/267 А)
• АДК-0400200  Блок питания постоянного тока для монтажа в стойку (8 кВт/40 В/200 А)
• АДК-0600133  Блок питания постоянного тока для монтажа в стойку (8 кВт/60 В/133 А)
• АДК-0800100  Блок питания постоянного тока для монтажа в стойку (8 кВт/80 В/100 А)
• АЦП-1000080  Блок питания постоянного тока для монтажа в стойку (8 кВт/100 В/80 А)
• АДК-1200060  Блок питания постоянного тока для монтажа в стойку (8 кВт/120 В/60 А)
• АДК-1600050  Блок питания постоянного тока для монтажа в стойку (8 кВт/160 В/50 А)
• АДК-2400033  Блок питания постоянного тока для монтажа в стойку (8 кВт/240 В/33 А)
• АДК-3300024  Блок питания постоянного тока для монтажа в стойку (8 кВт/330 В/24 А)
• АДК-6000013  Блок питания постоянного тока для монтажа в стойку (8 кВт/600 В/13 А)

Выберите подходящие программируемые источники питания постоянного тока для вашего приложения

Product Name	ADG-L Series Programmable DC Power Supply	ADG+ Series High Power Programmable DC Power Supply	ADC Series Rack Mount DC Power Supply
Features	Programmable DC power supply with three different output power, 5kW, 10kW and 15kW. Utilizing PWM technology.	An upgraded high power DC power supply of ADG series, ADG+ series can simulate solar array with the optional I-V curve function.	DC power supply which has high power density, high accuracy and wellaround protection.Widely adopted in production lines, burn-in tests, laboratories and integrated systems.
Output Power	5kW～75kW	30kW～1800kW	2kW～8kW
DC Output Voltage	0~2000V	0~2000V	0~600V
DC Output Current	0~675A	0~2500A	0~68A
Output Ripple	down to < 0.05%	down to < 0.05%	< 0.15%
Load Regulation	≦ 0.3%	≦ 0.3%	< 0.05%
Line Regulation	≦ 0.08%	≦ 0.05%	< 0.5%
Response Time	≦ 5ms	Down to ≤ 6ms	-
Efficiency	≧ 84-90% at Max. Power	≧ 84-90% at Max. Power	≧ 85-89% at Max. Power
Line Drop Compensation	-	-	0～3V
Transient Response Time	-	-	< 1ms
Input Power Factor	≧ 0.99 at Max. Power	≥ 90% at Max. Power	-
Remote Interface	Standard: RS-232, RS-485, Ethernet, USB, Analog Option: GPIB	Standard: RS232, RS485, Analog, Ethernet, USB Option: GPIB	-
Certification	CE & RoHS	CE & RoHS	CE EMC & LVD standard
Application	PV Inverter, EV, Renewable Energy, Motor & Compressor	PV Inverter, EV, Renewable Energy	EV, Industrial Power Supply
