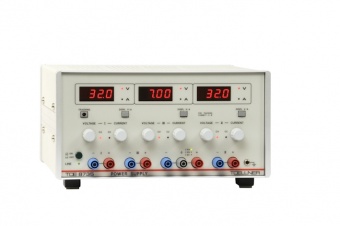

Блоки питания серии TOE 8730 (кан. 2 - 5, мощностью до 150 Вт)

Каналы: 2 - 5
Чрезвычайно низкая остаточная пульсация < 50 мкВ
Электрически развязанные выходы
Точные цифровые дисплеи
Аналоговый пульт дистанционного управления
Разрешение до 1 мА

Блоки питания серии TOE 8730 (кан. 2 - 5, мощностью до 150 Вт)

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Блоки питания с двумя выходами
серии 8732 предлагают два абсолютно идентичных блока питания в одном корпусе. Выходы электрически изолированы друг от друга и плавают. Их можно легко подключить параллельно или последовательно, и они дополнительно снабжены устройством слежения, которое позволяет синхронизировать выход II с выходом I. Два источника питания затем обеспечивают положительное и отрицательное напряжение по сравнению с общей опорной точкой. Ограничения по току для двух выходов могут быть установлены независимо друг от друга. Кроме того, блоки питания оснащены тремя цифровыми дисплеями и позволяют измерять внешнее напряжение в диапазонах от 0 до 20 В и от 0 до 200 В. Напряжения на выходах I и II измеряются с автоматическим выбором диапазона. До 19,99 В разрешение 10 мВ; выше 20 В разрешение составляет 100 мВ.

Блоки питания
с тремя выходами серии 8733 имеют три независимых плавающих выхода. Выходы 16 В, 32 В и 48 В в основном предназначены для питания линейных цепей. Выходное напряжение и выходной ток регулируются с помощью десятиоборотных потенциометров. Предусмотрено средство отслеживания. Выход от 0 до 7 В в стандартной комплектации имеет номинальный ток 3 или 5 А и в основном предназначен для питания цифровых цепей. Блоки питания также имеют три цифровых дисплея в стандартной комплектации. Напряжения на выходах I и II автоматически отображаются с разрешением 10 мВ до 19,99 В и разрешением 100 мВ выше 20,0 В. Ток и напряжение выходов I, II и III могут быть опционально установлены внешним управляющим напряжением. (от 0 до 10 В) через аналоговый управляющий вход.

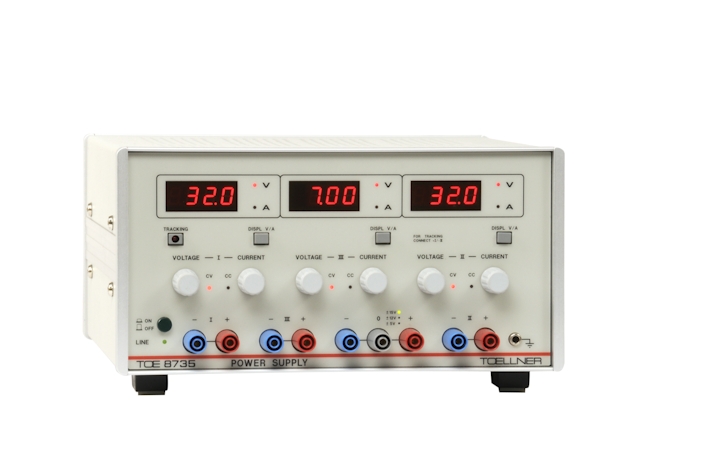

Блоки питания с пятью выходами
Источники питания TOE 8735 имеют пять независимых плавающих выходов. Выходы 16 В и 32 В в основном используются для питания линейных цепей, выход 7 В в основном служит для питания цифровых систем. Симметричный выход с фиксированным напряжением может использоваться для питания биполярных или КМОП-компонентов. Выход с фиксированным напряжением ± 15 В может быть внутренне переключен на ± 12 В. Выходы 16 В и 32 В снабжены функцией отслеживания. Выходные значения отображаются на трех выбираемых 3½-разрядных ЖК-дисплеях; макс. разрешение составляет 10 мВ или 1 мА. Ток и напряжение выходов I, II и III могут дополнительно устанавливаться внешним управляющим напряжением (от 0 до 10 В) через аналоговый управляющий вход (опция: TOE 8730/253).

Модели серии TOE 8730

	Выход 1		Выход 2		Выход 3		Выход 4/5
Модель	Напряжение	Текущий	Напряжение	Текущий	Напряжение	Текущий	Напряжение	Текущий
Источники питания с двумя выходами TOE 8732-1 TOE 8732-2 TOE 8732-3	0–16 В 0–32 В 0–48 В	0 - 2,0 А 0 - 1,0 А 0 - 0,8 А	0–16 В 0–32 В 0–48 В	0 - 2,0 А 0 - 1,0 А 0 - 0,8 А
Источники питания с тремя выходами TOE 8733-1 TOE 8733-2 TOE 8733-3 TOE 8733-4	0–16 В 0–32 В 0–48 В 0–32 В	0 - 2,0 А 0 - 1,0 А 0 - 0,8 А 0 - 2,0 А	0–16 В 0–32 В 0–48 В 0–32 В	0 - 2,0 А 0 - 1,0 А 0 - 0,8 А 0 - 2,0 А	0–7 В 0–7 В 0–7 В 0–7 В	0–5 А 0–5 А 0–3 А 0–3 А
Источники питания с двумя выходами TOE 8735-1 TOE 8735-2 TOE 8735-4 TOE 8735-5	0–16 В 0–32 В 0–16 В 0–32 В	0 - 2,0 А 0 - 1,0 А 0 - 2,0 А 0 - 1,0 А	0–16 В 0–32 В 0–16 В 0–32 В	0 - 2,0 А 0 - 1,0 А 0 - 2,0 А 0 - 1,0 А	0–7 В 0–7 В 0–7 В 0–7 В	0–5 А 0–5 А 0–5 А 0–5 А	± 15 В ± 15 В ± 5 В ± 5 В	0,5 А 0,5 А 1,5 А 1,5 А

Технические характеристики серии TOE 8730

Выходы
Напряжение	0–16 В	0–32 В	0–32 В	0–48 В	0–7 В	0–7 В	± 5 В	± 15 В
Текущий	0 - 2 А	0 - 1 А	0 - 2 А	0 - 0,8 А	0–3 А	0 - 5 А	1,5 А	0,5 А
Цифровые дисплеи. 3½ цифры	0	0	0	0	0	0	-	-
Внешне программируемый от 0 до 10 В (опция)	0	0	0	0	0	0	-	-
Режим постоянного напряжения Настройка с помощью десятиоборотного потенциометра; разрешающая способность	0,02 %	0,02 %	0,02 %	0,02 %	0,02 %	0,02 %	-	-
Стабилизация напряжения при изменении нагрузки от 0 до 100 %	0,02 %	0,01 %	0,02 %	0,01 %	0,1 %	0,1 %	0,05 %	0,05 %
При изменении сетевого напряжения ± 10 %	5*10 -5	5*10 -5	5*10 -5	5*10 -5	10 -4	10 -4	10 -3	5*10 -5
С изменением температуры	10 -4 /К	10 -4 /К	10 -4 /К	10 -4 /К	10 -4 /К	10 -4 /К	10 -4 /К	10 -4 /К
Остаточная пульсация U rms	50 мкВ	50 мкВ	100 мкВ	100 мкВ	50 мкВ	50 мкВ	100 мкВ	80 мкВ
Дрейф в течение 8 часов	0,01 %	0,01 %	0,01 %	0,01 %	0,01 %	0,01 %	0,01 %	0,01 %
Время регулирования при изменении нагрузки от 20 % до 100 % и настройке в пределах 0,1 % U ном.	10 мкс	10 мкс	20 мкс	20 мкс	50 мкс	50 мкс	50 мкс	50 мкс
Режим постоянного тока Настройка с помощью десятиоборотного потенциометра; разрешающая способность	0,04 %	0,04 %	0,04 %	0,04 %	0,04 %	0,04 %	-	-
Стабилизация тока При изменении нагрузки от 0 до 100 % При изменении сетевого напряжения ± 10 % При изменении температуры Остаточная пульсация I rms	0,02 % 2*10 -4 10 -4 /K 50 мкА	0,04 % 4*10 -4 10 -4 /K 30 мкА	0,04 % 4*10 -4 10 -4 /К 60 мкА	0,04 % 2*10 -4 10 -4 /K 20 мкА	0,05 % 5*10 -4 10 -4 /К 100 мк	0,05 % 5*10 -4 10 -4 /К 100 мк	-	-
Дрейф в течение 8 часов	0,1 %	0,1 %	0,1 %	0,1 %	0,1 %	0,1 %	-	-

Особые возможности

Блоки питания с двумя, тремя и пятью выходами
Чрезвычайно низкая остаточная пульсация < 50 мкВ
Электрически развязанные выходы
Точные цифровые дисплеи
Аналоговый пульт дистанционного управления
Разрешение до 1 мА

Блоки питания серии TOE 8730 (кан. 2 - 5, мощностью до 150 Вт)

Документы

en_8732_8735 Размер: 1,3 мб

Характеристики

Каналы	5
Напряжение, В	48
Ток, А	2
Тип (блок питания)	Линейный
