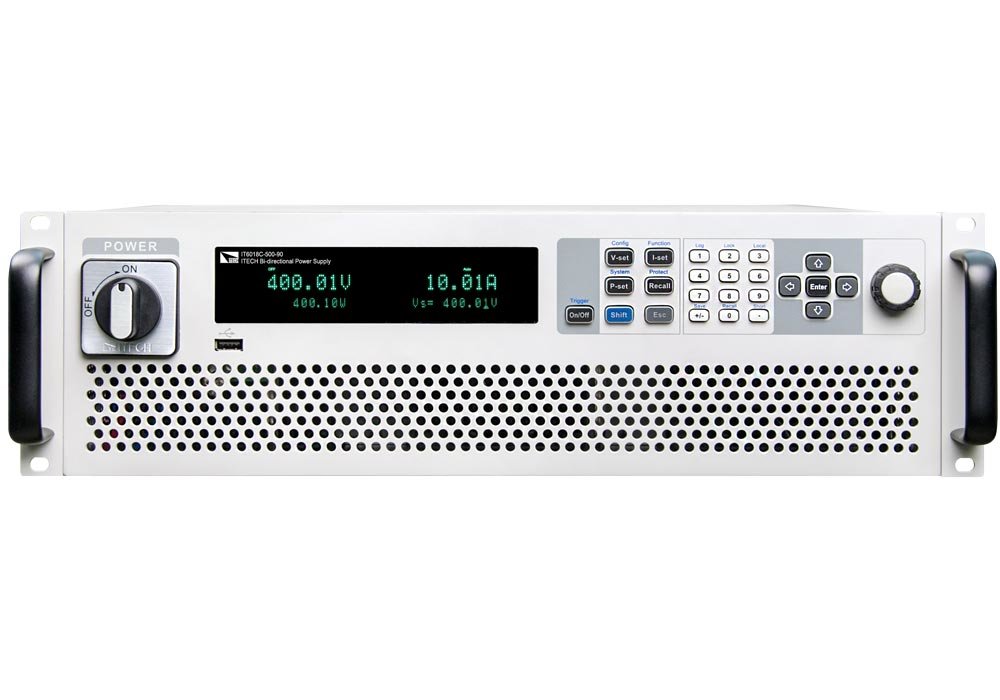

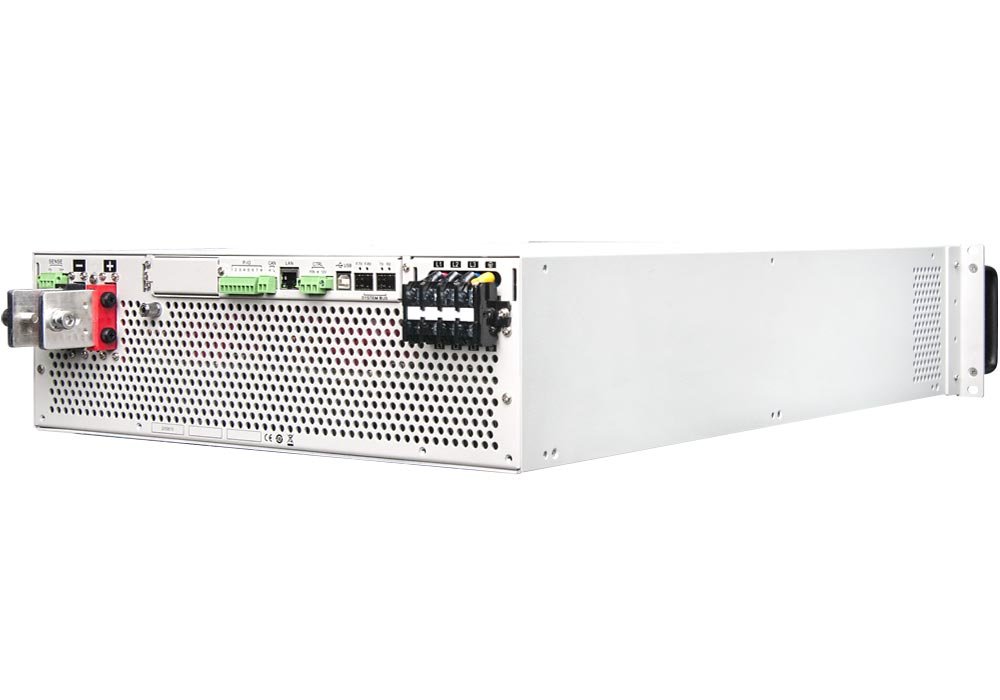

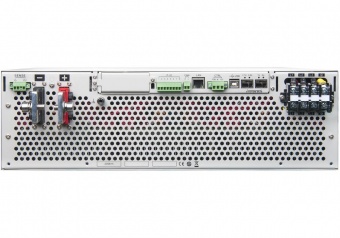

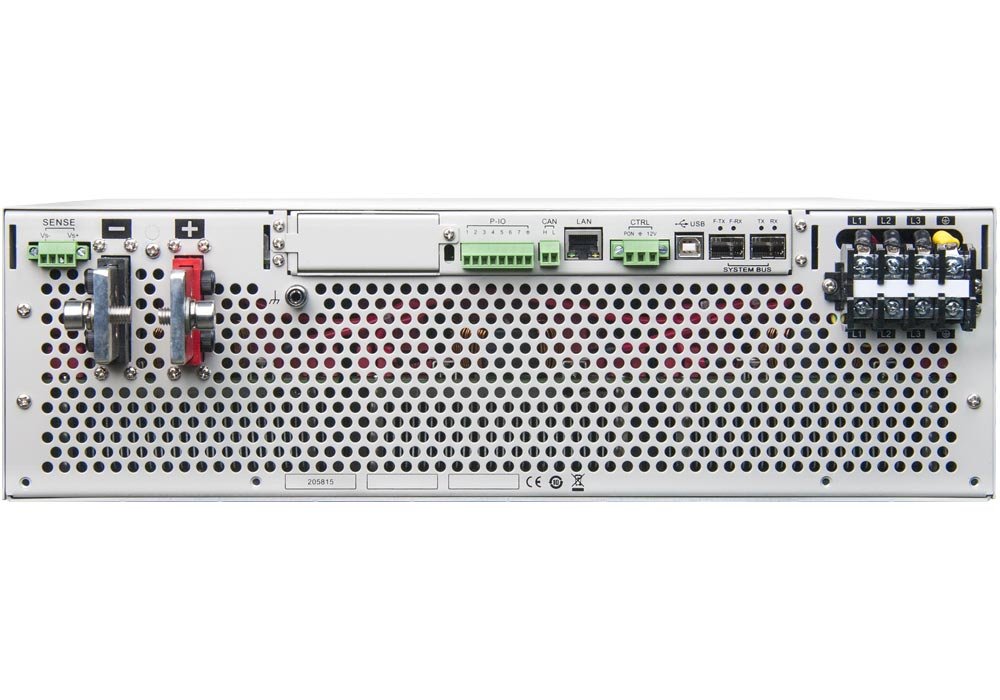

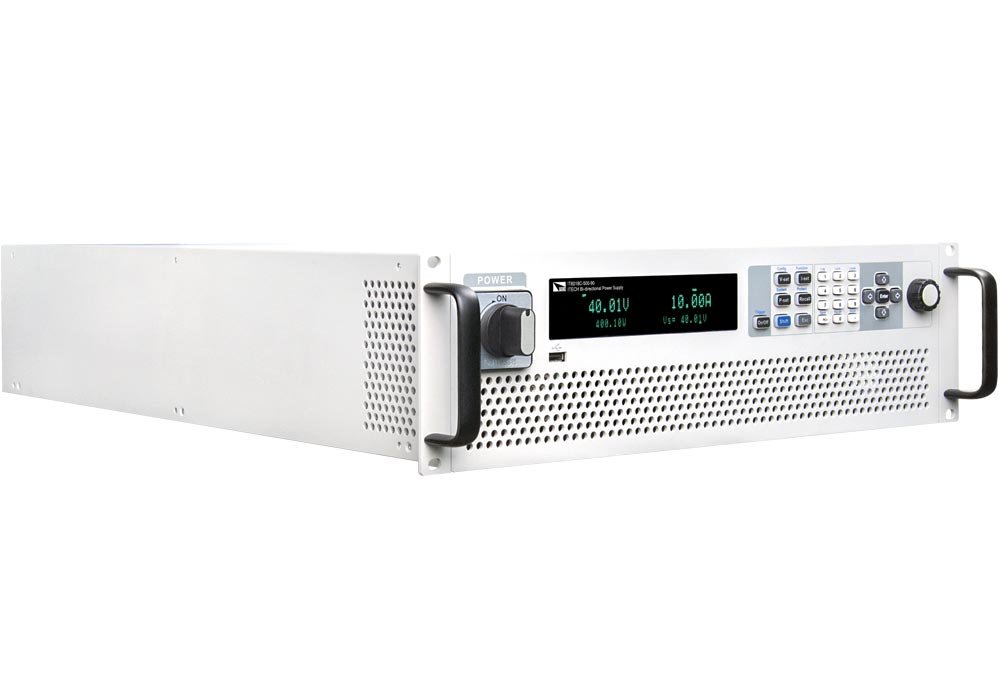

IT6000C Двухквадрантный режим работы источников питания серии ITECH (нагрузка)

Двухквадрантный режим работы источников питания серии IT6000C является наиболее эффективным и бюджетным способом тестирования систем двунаправленного преобразования и рекуперации энергии по сравнению с использованием отдельного источника питания и электронной нагрузки.

• Двунаправленный источник и регенеративный сток.
• Автономный макс. выходная мощность 144 кВт с возможностью расширения до 1,152 МВт за счет параллельного подключения.
• Диапазоны напряжения от 0 до 2250 В, диапазоны тока от 0 до 2040 А.
• Высокая удельная мощность до 18 кВт в компактной стойке 3 U.
• Двунаправленная передача энергии, плавное переключение между источником и приемником.
• Высокая эффективность регенерации до 95%.
• Стандартный встроенный интерфейс связи USB, CAN, Ethernet/LAN и цифровой ввод-вывод, опционально GPIB, аналоговый и RS232.
• Полная защита: поддержка OVP, ±OCP, ±OPP, OTP*, защита от отключения питания, защита от изолирования.
• Поддержка настройки режима приоритета контура управления, можно установить различную скорость цикла.
• Встроенные кривые напряжения соответствуют автомобильным стандартам LV123, LV148, DIN40839, ISO-16750-2, SAEJ1113-11, LV124 и ISO21848.
• Поддержка фотоэлектрической функции моделирования кривых IV.
• Встроенный генератор функций, поддержка генерации сигналов произвольной формы.
• Регулируемый выходной импеданс.
• Поддержка нескольких режимов работы, время нарастания и спада можно регулировать.
• Поддерживает сохранение данных, а самый короткий интервал выборки составляет 10 мкс.
• Функция имитации батареи.
• Сильная функция динамического моделирования профиля вождения, до 10 000 000 точек.
• Области применения: Возобновляемая энергия (солнечное зарядное устройство, микроинвертор, аккумуляторная батарея, фотоэлектрический инвертор), автомобильная промышленность (автомобильные двигатели, автомобильное зарядное устройство, автомобильная электроника, двунаправленный DC/DC-преобразователь), высокоскоростное тестирование (телекоммуникации, силовые полупроводниковые компоненты, военная электроника). , светодиодная продукция, авионика), испытания большой мощности (ИБП, электродвигатель/генератор, товары народного потребления, гальваника/сварка, системы АТС).

Технические характеристики

Model	Voltage	Current	Power
IT6005C-80-150	80 V	150 A	5 kW
IT6010C-80-300		300 A	10 kW
IT6015C-80-450		450 A	15 kW
IT6030C-80-900		900 A	30 kW
IT6045C-80-1350		1350 A	45 kW
IT6060C-80-1800		1800 A	60 kW
IT6075C-80-2040		2040 A	75 kW
IT6090C-80-2040		2040 A	90 kW
IT6105C-80-2040		2040 A	105 kW
IT6120C-80-2040		2040 A	120 kW
Model	Voltage	Current	Power
IT6006C-300-75	300 V	75 A	6 kW
IT6012C-300-150		150 A	12 kW
IT6018C-300-225		225 A	18 kW
IT6036C-300-450		450 A	36 kW
IT6054C-300-675		675 A	54 kW
IT6072C-300-900		900 A	72 kW
IT6090C-300-1125		1125 A	90 kW
IT6108C-300-1350		1350 A	108 kW
IT6126C-300-1575		1575 A	126 kW
IT6144C-300-1800		1800 A	144 kW
Model	Voltage	Current	Power
IT6006C-500-40	500 V	40 A	6 kW
IT6012C-500-80		80 A	12 kW
IT6018C-500-120		120 A	18 kW
IT6036C-500-240		240 A	36 kW
IT6054C-500-360		360 A	54 kW
IT6072C-500-480		480 A	72 kW
IT6090C-500-600		600 A	90 kW
IT6108C-500-720		720 A	108 kW
IT6126C-500-840		840 A	126 kW
IT6144C-500-960		960 A	144 kW
Model	Voltage	Current	Power
IT6006C-800-25	800 V	25 A	6 kW
IT6012C-800-50		50 A	12 kW
IT6018C-800-75		75 A	18 kW
IT6036C-800-150		150 A	36 kW
IT6054C-800-225		225 A	54 kW
IT6072C-800-300		300 A	72 kW
IT6090C-800-375		375 A	90 kW
IT6108C-800-450		450 A	108 kW
IT6126C-800-525		525 A	126 kW
IT6144C-800-600		600 A	144 kW
Model	Voltage	Current	Power
IT6018C-1500-40	1500 V	40 A	18 kW
IT6036C-1500-80		80 A	36 kW
IT6054C-1500-120		120 A	54 kW
IT6072C-1500-160		160 A	72 kW
IT6090C-1500-200		200 A	90 kW
IT6108C-1500-240		240 A	108 kW
IT6126C-1500-280		280 A	126 kW
IT6144C-1500-320		320 A	144 kW
Model	Voltage	Current	Power
IT6018C-2250-25	2250 V	25 A	18 kW
IT6036C-2250-50		50 A	36 kW
IT6054C-2250-75		75 A	54 kW
IT6072C-2250-100		100 A	72 kW
IT6090C-2250-125		125 A	90 kW
IT6108C-2250-150		150 A	108 kW
IT6126C-2250-175		175 A	126 kW
IT6144C-2250-200		200 A	144 kW
