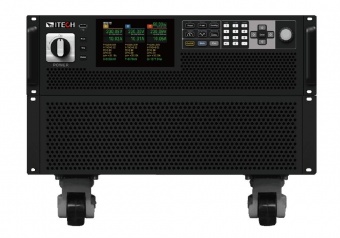

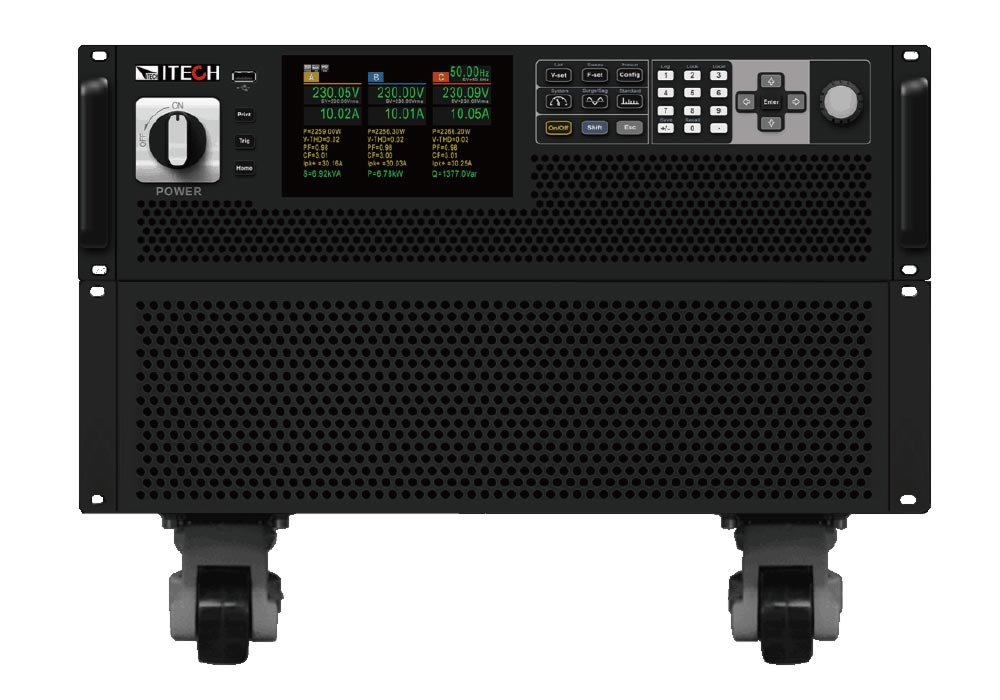

IT7800 Программируемый источник питания переменного / постоянного тока высокой мощности ITECH (измеритель мощности и генератор сигналов)

•
•
•
•

•
•
•
•

•
•
•
•

Программируемые блоки питания переменного / постоянного тока ITECH IT7800 высотой 3U, мощностью до 15 кВА, диапазоны напряжения до 350 В L-N и 500 В L-N. Пользователи могут увеличить выходную мощность до 960 кВА за счет параллельной настройки ведущего-ведомого. Благодаря интуитивно понятному интерфейсу сенсорной ЖК-панели пользователи могут быстро ознакомиться с работой устройства.

IT7800 Программируемый источник питания переменного / постоянного тока высокой мощности ITECH

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Поделиться

• Описание
• Характеристики

• Описание
  Программируемые блоки питания переменного / постоянного тока ITECH IT7800 высотой 3U, мощностью до 15 кВА, диапазоны напряжения до 350 В L-N и 500 В L-N. Пользователи могут увеличить выходную мощность до 960 кВА за счет параллельной настройки ведущего-ведомого. Благодаря интуитивно понятному интерфейсу сенсорной ЖК-панели пользователи могут быстро ознакомиться с работой устройства.

  Серия IT7800 - это встроенный измеритель мощности и генератор сигналов произвольной формы, который может имитировать гармоники и другие выходные сигналы произвольной формы. Пользователи могут выбрать однофазный, трехфазный, реверсивный и многоканальный, всего 4 режима вывода, с программируемым выходом и полными измерениями, серия ITECH IT7800 разработана для новой энергетики, силовой электроники, исследовательских институтов и т. д.

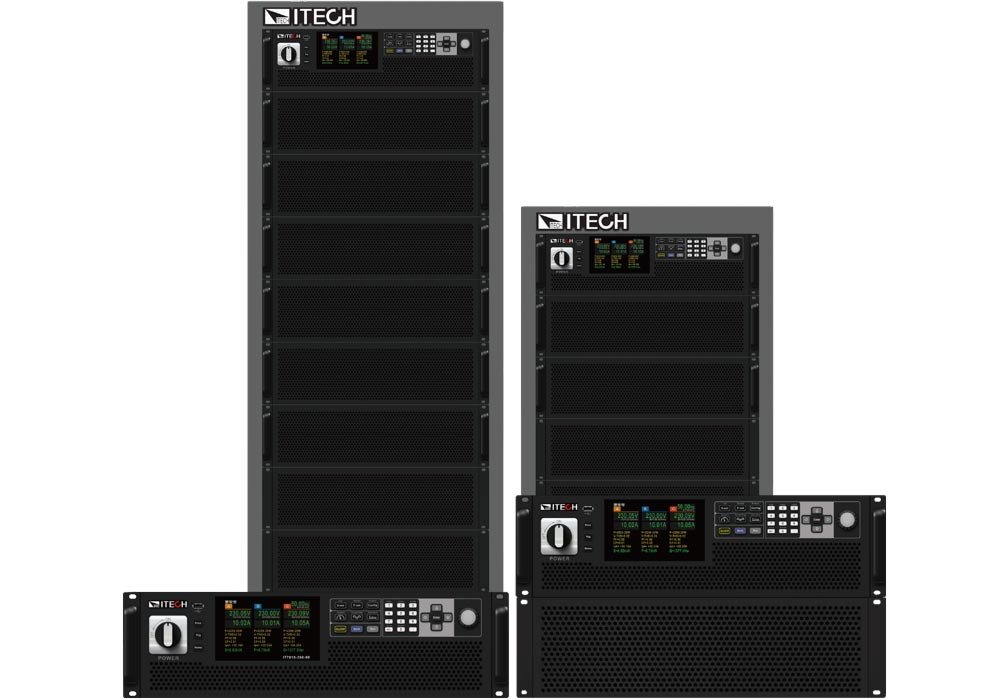

  • До 15 кВА в типоразмере 3U; Параллельное подключение «ведущий-ведомый» с технологией разделения тока, до 960 кВА — несколько параллельно работающих блоков работают как одно целое.
  • Напряжение до 350 В LN, 500 В по запросу.
  • Выходная частота 16...2400 Гц, программируемая установка скорости нарастания для изменения напряжения и частоты.
  • Встроенный одно/трехфазный измеритель мощности переменного тока.
  • Многоканальная функция, к одному устройству можно подключить/проверить до 3 ИУ (не для моделей на 3 и 5 кВА).
  • 4 режима вывода: AC, DC, AC+DC, DC+AC.
  • Выберите однофазный, трехфазный, режим вывода с обратной фазой для имитации 3-фазного дисбаланса, 3-фазного дисбаланса гармоник, 3-фазного теста с разделенной фазой, тестов с обратной последовательностью фаз для 3-фазных моделей и т. д. (3 и 5 кВА). модели только однофазные).
  • Комплексное измерение и анализ гармоник до 50-й (анализ гармоник напряжения и тока, моделирование гармоник напряжения).
  • Гармоники, синтезатор интергармоник, согласно IEC 61000-4-13.
  • Программируемое выходное сопротивление в соответствии с IEC 61000-3-3 по запросу.
  • Интуитивно понятный интерфейс с сенсорным экраном.
  • Моделирование вывода сигналов произвольной формы, поддерживается импорт CSV-файлов.
  • Встроенные различные формы волны.
  • Режим списка имитирует функцию воспроизведения источника питания для реализации функции имитации мгновенного отключения питания.
  • Обеспечивает различные триггерные входные/выходные сигналы. При изменении амплитуды/частоты могут генерироваться сигналы запуска для синхронного захвата текущей формы сигнала ИУ.
  • Выходной сигнал 0...360° может быть установлен фазовый угол начала/остановки.
  • Функция всплеска/провисания.
  • Функция реле CTRL, чтобы отключить соединение между прибором и тестируемым устройством.
  • Функция блокировки частоты и фазы, отслеживающая частоту и фазу внешнего сигнала для достижения 6-фазной и 12-фазной выходной мощности.
  • Встроенный интерфейс USB, CAN, Ethernet/LAN, цифровой интерфейс ввода/вывода, дополнительный GPIB, аналоговый и RS232.
  • Встроенные формы сигналов для тестирования на соответствие стандарту IEC для IEC 61000-4-11, -4-13, -4-14, 4-28.


  Технические характеристики



  Model	Voltage range	Current range	Power	Phase
  IT7803-350-30	350 V L-N	30 A	3 kVA	1
  IT7805-350-30	350 V L-N	30 A	5 kVA	1
  IT7806-350-90	350 V L-N	90 A	6 kVA	1 or 3
  IT7809-350-90	350 V L-N	90 A	9 kVA	1 or 3
  IT7812-350-90	350 V L-N	90 A	12 kVA	1 or 3

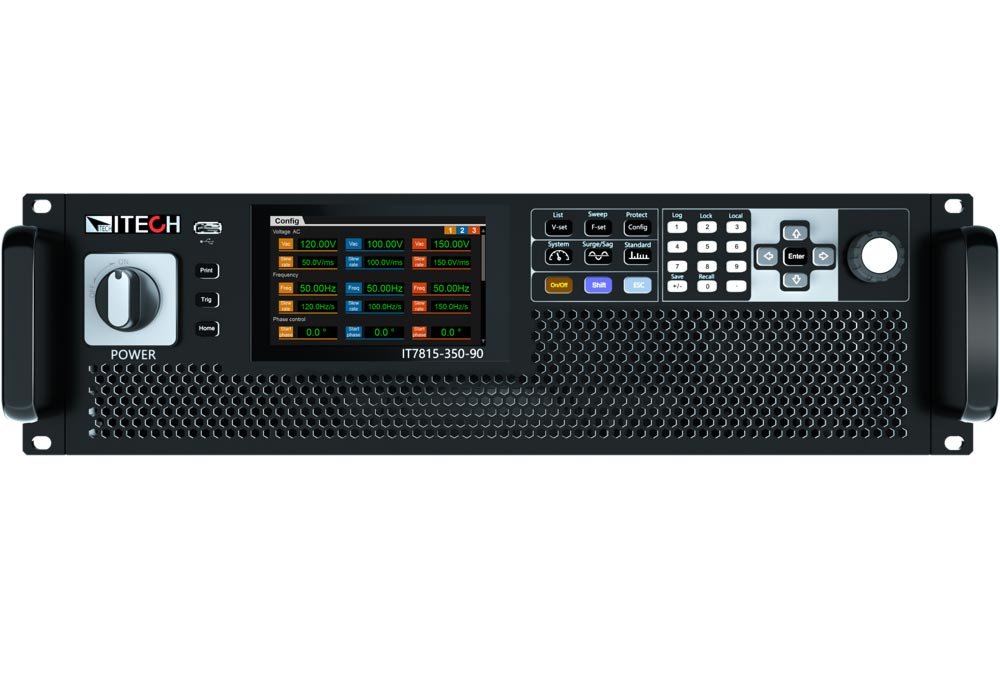

  IT7815-350-90	350 V L-N	90 A	15 kVA	1 or 3
  IT7815-350-90 Slave	350 V	90 A	15 kVA	1 or 3, slave
  IT7830-350-180	350 V L-N	180 A	30 kVA	1 or 3
  IT7845-350-270	350 V L-N	270 A	45 kVA	1 or 3
  IT7860-350-360	350 V L-N	360 A	60 kVA	1 or 3
  IT7875-350-450	350 V L-N	450 A	75 kVA	1 or 3
  IT7890-350-540	350 V L-N	540 A	90 kVA	1 or 3
  IT78105-350-630	350 V L-N	630 A	105 kVA	1 or 3
  IT78120-350-720	350 V L-N	720 A	120 kVA	1 or 3
  IT78135-350-810	350 V L-N	810 A	135 kVA	1 or 3
  IT78150-350-900	350 V L-N	900 A	150 kVA	1 or 3
  IT78165-350-990	350 V L-N	990 A	165 kVA	1 or 3



  IT7800 Программируемый источник питания переменного / постоянного тока высокой мощности ITECH

  Документы

  IT7800 High Power Programmable ACDC Power Supply EN Размер: 2,1 мб
• Характеристики

  Каналы	1
  Напряжение, В	350
  Ток, А	990
  Тип (блок питания)	Переменный (AC) + постоянный (DC) ток
  Дополнительно (БП)	Программируемый
