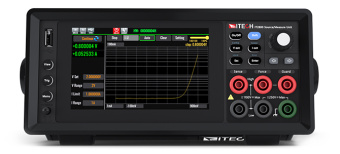

Графический источник-измеритель серии IT2800

     Серия IT2800 — это компактные и экономичные настольные источники-измерители (SMU), которые могут создавать и измерять как напряжение, так и ток. Серия IT2800 сочетает в себе возможности источника напряжения, источника тока, измерителя напряжения, измерителя тока и омметра (наряду с возможностью легкого переключения между этими различными функциями). Это обеспечивает независимое измерение ВАХ в 4-х квадрантах. . Имея диапазон тока от 10 фА до 10 А и диапазон напряжения от 100 нВ до 1000 В, SMU серии IT2800 обладает возможностями, которые позволяют ему выполнять больше, чем просто измерения постоянного и импульсного тока, чтобы предотвратить ошибки в результатах измерения из-за собственного нагрева устройства. Превосходный графический интерфейс на передней панели с 5-дюймовым сенсорным дисплеем поддерживает различные режимы просмотра, что помогает инженерам значительно повысить

Model	Voltage	Current	Power	Channels
IT2801	1000V	1A	20W	1
IT2805	200V	1.5A	20W	1
IT2806	200V	3A DC/ 10A Pulse	20W	1

• Сенсорный  5-дюймовый дисплей поддерживает как графический, так и числовой режимы просмотра.
•  Сочетание возможностей шести устройств в одном: источник напряжения, источник тока, 6 ½ цифровой мультиметр (DCV, DCI, омы), симулятор батареи, электронная нагрузка и  генератор импульсов
•  Разрешение до 10 фА/100 нВ, частота дискретизации до 10 мкс
•  Три режима графического отображения: просмотр графика, просмотр осциллографа и просмотр записи
•  Многоканальная и одновременная работа с возможностью параллельного тестирования
•  Встроенные функции измерения сопротивления, мощности и математических функций
•  Порт USB на передней панели, используемый для хранения данных, захвата экрана или импорта тестовой конфигурации
•  Встроенный интерфейс связи DigitalIO/USB/LAN

Функции и преимущества

Шесть в одном высокоточном SMU снижают стоимость тестирования

Выполнение измерений ВАХ с помощью обычных приборов, таких как источники напряжения/тока, генераторы импульсов, высокоточные измерители напряжения/амперметра и т. д., является сложным и дорогостоящим. Он занимает ограниченное пространство на испытательном стенде и требует от инженеров контроля и синхронизации программирования нескольких устройств для выполнения точных измерений.
SMU серии IT2800 предоставляет инженерам экономичное и эффективное решение. Он объединяет различные возможности источника и измерения в одном компактном форм-факторе размером 1/2 2U, который может точно формировать и измерять напряжение и ток. Он сочетает в себе возможности шести устройств, включая: 4-квадрантный источник напряжения, источник тока, 6 ½ цифровой мультиметр, генератор импульсов, имитатор батареи и электронную нагрузку.



Интуитивно понятный графический дисплей, быстрый доступ к функциям продукта

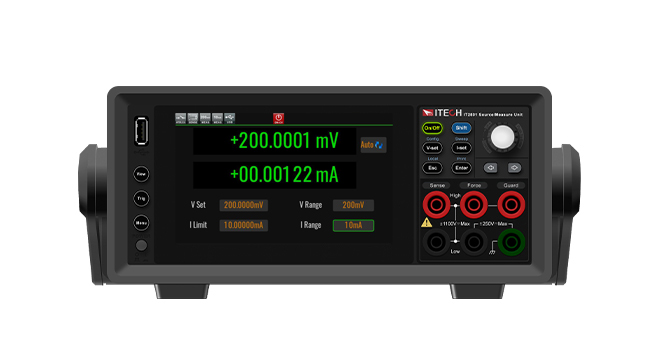

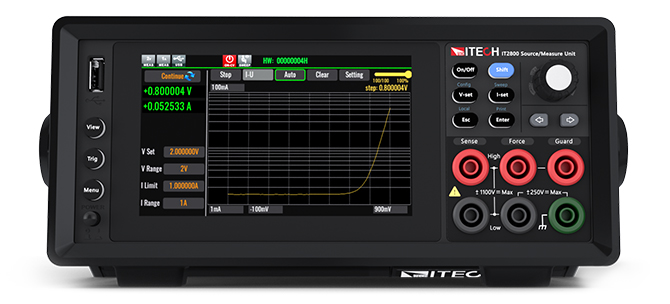

Передняя панель IT2800 имеет множество функций, повышающих скорость интерактивного использования, удобство и простоту эксплуатации. К ним относятся 5-дюймовый цветной ЖК-дисплей, порт ввода-вывода памяти USB 2.0, вращающаяся навигационная кнопка, триггерная кнопка, функциональные клавиши и популярный разъем типа «банан». Порт памяти USB2.0 поддерживает простое хранение данных, импорт файлов тестовой конфигурации и обновление системы. Серия IT2800 поддерживает как графический, так и числовой режимы просмотра результатов испытаний. Интуитивно понятное графическое представление, представление масштаба и представление записи значительно повышают производительность лабораторных испытаний и анализа ВАХ.

Возможности стандартной и LIST-развертки

Серия IT2800 имеет стандартные функции и возможности развертки LIST. В стандартном режиме развертки он поддерживает такие параметры, как линейный и логарифмический режимы, функции одинарной и двойной развертки, а также работу с постоянной и импульсной разверткой. Функции развертки по списку могут эффективно выводить сигналы произвольной формы, что полезно при характеристике устройств, где тестовая характеристика сильно различается в зависимости от приложенного напряжения или тока. Пользователь может использовать импорт Excel или редактирование панели для создания кривых развертки любой формы с возможностью импорта до 99 999 точек данных, что является идеальным выбором для тестирования функций пользовательского интерфейса и IU.

Функция имитации батареи

Благодаря четырехквадрантным рабочим характеристикам SMU, серия IT2800 может использоваться не только в качестве источника напряжения, источника тока, 6 ½ цифрового мультиметра, но и в качестве встроенного профессионального симулятора батареи.

Эта функция помогает инженерам лучше изучить влияние характеристик батареи на энергопотребление ИУ и надежность работы. Вы можете быстро создать кривые батареи, настроив (SOC-VOC-R) или установив обычные параметры. Кроме того, начальное состояние SOC батареи можно указать произвольно, не дожидаясь зарядки или разрядки, как при использовании настоящей батареи, что значительно повышает эффективность НИОКР и производственных испытаний.

Графический источник-измеритель серии IT2800
Модели: IT2806, IT2805, IT2801, IT2801R, IT2805R, IT2806R
