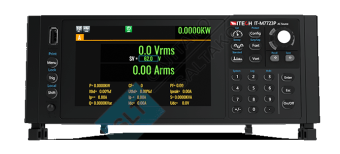

IT-M7700 Программируемый блок питания переменного тока ITECH

Новинка от ITECH -  высокопроизводительный программируемый источник питания переменного тока IT-M7700 сочетает в себе интеллект и гибкость, преодолевает огромные недостатки традиционного источника питания переменного тока, уменьшает размер до всего лишь 1⁄2 1U, максимально использует пространство. Встроенный измеритель мощности и генератор сигналов произвольной формы позволяют удобно моделировать различные выходные сигналы произвольной формы. IT-M7700 разработан с использованием передовых технологий программируемых источников питания переменного и постоянного тока и может широко использоваться в различных областях, таких как продукты электропитания, бытовая техника, промышленная электроника, авионика, тестирование стандартов IEC.

Model	Voltage	Current	Power	Resolution	Accuracy	Interface	Size
IT-M7721	300V	3A	300VA	0.1V/0.1mA	±(0.25%×VAC + 0.25%×F.S.)	USB/LAN as standard, RS232/external analog/GPIB/CAN as optional	½ 1U
IT-M7722D	300V	3A （CF=6）	300VA/300W	0.1V/0.1mA	±(0.25%×VAC + 0.25%×F.S.)	USB/LAN as standard, RS232/external analog/GPIB/CAN as optional	½ 1U
IT-M7722	300V	6A	600VA	0.1V/0.1mA	±(0.25%×VAC + 0.25%×F.S.)	USB/LAN as standard, RS232/external analog/GPIB/CAN as optional	½ 1U
IT-M7723D	300V	7.5A （CF=6）	750VA/750W	0.1V/0.1mA	±(0.25%×VAC + 0.25%×F.S.)	USB/LAN as standard, RS232/external analog/GPIB/CAN as optional	½ 2U
IT-M7722E	300V	10A	1000VA	0.1V/0.1mA	±(0.25%×VAC + 0.25%×F.S.)	USB/LAN as standard, RS232/external analog/GPIB/CAN as optional	½ 2U
IT-M7723	300V/600V	12A/6A	1200VA	0.1V/10mA	±(0.25%×VAC + 0.25%×F.S.)	USB/LAN as standard, RS232/external analog/GPIB/CAN as optional	1U
IT-M7723E	300V	15A	1500VA	0.1V/0.1mA	±(0.25%×VAC + 0.25%×F.S.)	USB/LAN as standard, RS232/external analog/GPIB/CAN as optional	½ 2U
IT-M7723P	300V	15A	1500VA	0.1V/0.1mA	±(0.25%×VAC + 0.25%×F.S.)	USB/LAN as standard, RS232/external analog/GPIB/CAN as optional	1/2 2U
IT-M7721L	300V	3A	300VA	0.1V/10mA	±(0.25%×VAC + 0.25%×F.S.)	Optional USB/LAN, RS232/external analog/GPIB/CAN	½ 1U
IT-M7722L	300V	6A	600VA	0.1V/10mA	±(0.25%×VAC + 0.25%×F.S.)	Optional USB/LAN, RS232/external analog/GPIB/CAN	½ 1U
IT-M7721	300V	3A	300VA	0.1V/0.1mA	±(0.25%×VAC + 0.25%×F.S.)	USB/LAN as standard, RS232/external analog/GPIB/CAN as optional	½ 1U

Характеристики продукта

Особенности
♦Компактная конструкция (1/2 1U до 600 ВА, 1/2 2U до 1500 ВА), повышающая эффективность использования пространства

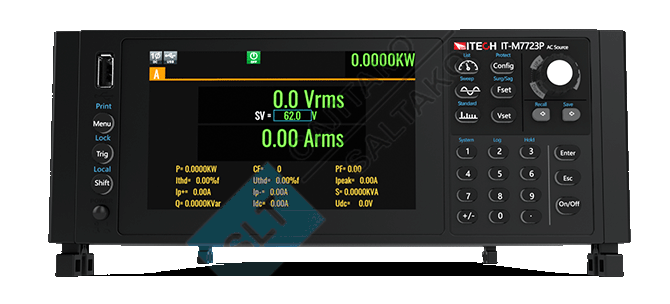

♦ Большой сенсорный экран, обеспечивающий режимы отображения формы сигнала и данных (доступно на M7723P) *4
♦ Режимы выходного тока: переменный, постоянный, переменный+постоянный ток
♦ Встроенный измеритель мощности переменного тока
♦ Встроенная обширная база данных форм сигналов, включая 30 форм гармонических искажений*1
♦ Режим списка, имитация условий работы гражданского переменного тока, реализация функции имитации мгновенного прерывания питания *1*2
♦ Функция вывода произвольной формы сигнала, пользователь может настраивать формы сигнала*1
♦ Анализ и функция моделирования до 50-й гармоники*1
♦ Встроенные правила IEC61000-4-11, 4-13, 4-14, 4-28 (доступно для M7723P) *4
♦ Функция защиты от перенапряжения/ловушки*1
♦ Функция фазового затемнения переднего и заднего краев*1
♦ Устанавливаемый угол фазы начала/остановки выходного сигнала
♦ Более высокое напряжение достигается за счет последовательного соединения двух блоков*1*3
♦ Трехфазный выход доступен с тремя внешними соединениями типа Y*1*3
♦ Стандартный интерфейс USB/LAN*1, дополнительные аксессуары, такие как IT-E1205 (GPIB), IT-E1207 (RS232 и CAN), IT-E1208 (внешний аналоговый и RS485), IT-E251 (многоступенчатый соединительный кабель) и т. д.
*1 IT-M7721L/IT-M7722L не имеет этой функции
*2 Она реализуется через программное обеспечение хост-компьютера
*3 IT-M7721/7722/7722E/7723E имеет эту функцию
*4 Функции, доступные в модели M7723P

Функции и преимущества

Приложение

♦ НИОКР, проверка и испытания малогабаритного источника питания
♦ Стандартное тестирование IEC
♦ Связь/Телекоммуникации
♦ Моделирование переменного тока
♦ Производство и контроль процесса
♦ Применение батареи или ЖК-дисплея
♦ Тестирование ATE

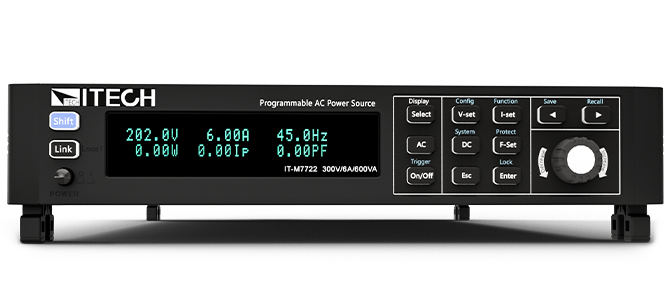

½ 1U Мини размер

Обычные блоки питания переменного тока намного больше и тяжелее, их трудно перемещать. Размер IT-M7700 составляет всего ½ 1U, но его макс. мощность составляет до 600 ВА. Его вес составляет всего 4,5 кг. Благодаря такой конструкции с высокой плотностью мощности пространство используется лучше. Поэтому он может быть портативным, удобным для стендовых испытаний и хорошим для сборки системы.

Несколько режимов вывода: переменный ток, постоянный ток, ток + постоянный ток

Выходные режимы серии IT-M7700 включают AC, DC, AC+DC. Он может не только обеспечивать чистый выход AC или DC, но и режим выхода AC+DC, который может расширить области применения и тестировать элемент смещения постоянного тока.

Волновая функция Surge/Trap

Серия IT-M7700 обеспечивает функцию моделирования импульса и волны захвата. Пользователь может добавить импульс/волну захвата к выходной синусоиде соответственно, чтобы имитировать частые колебания напряжения. Таким образом, имитировать реальную среду тестирования.

Встроенная обширная база данных осциллограмм

Серия IT-M7700 имеет множество определяемых пользователем форм волн, таких как квадрат, пила и треугольник. Существует 30 встроенных форм волн искажения, которые пользователи могут редактировать и вызывать, которые также могут использоваться в качестве базовой формы волны для вызова во время программирования списка.

Серия ITM7700 имеет 30 встроенных форм гармонических искажений

IT-M7700 Программируемый блок питания переменного тока ITECH
Модели:  IT-M7721  IT-M7722D  IT-M7722  IT-M7723D  IT-M7722E  IT-M7723  IT-M7723E  IT-M7723P  IT-M7721L  IT-M7722L
