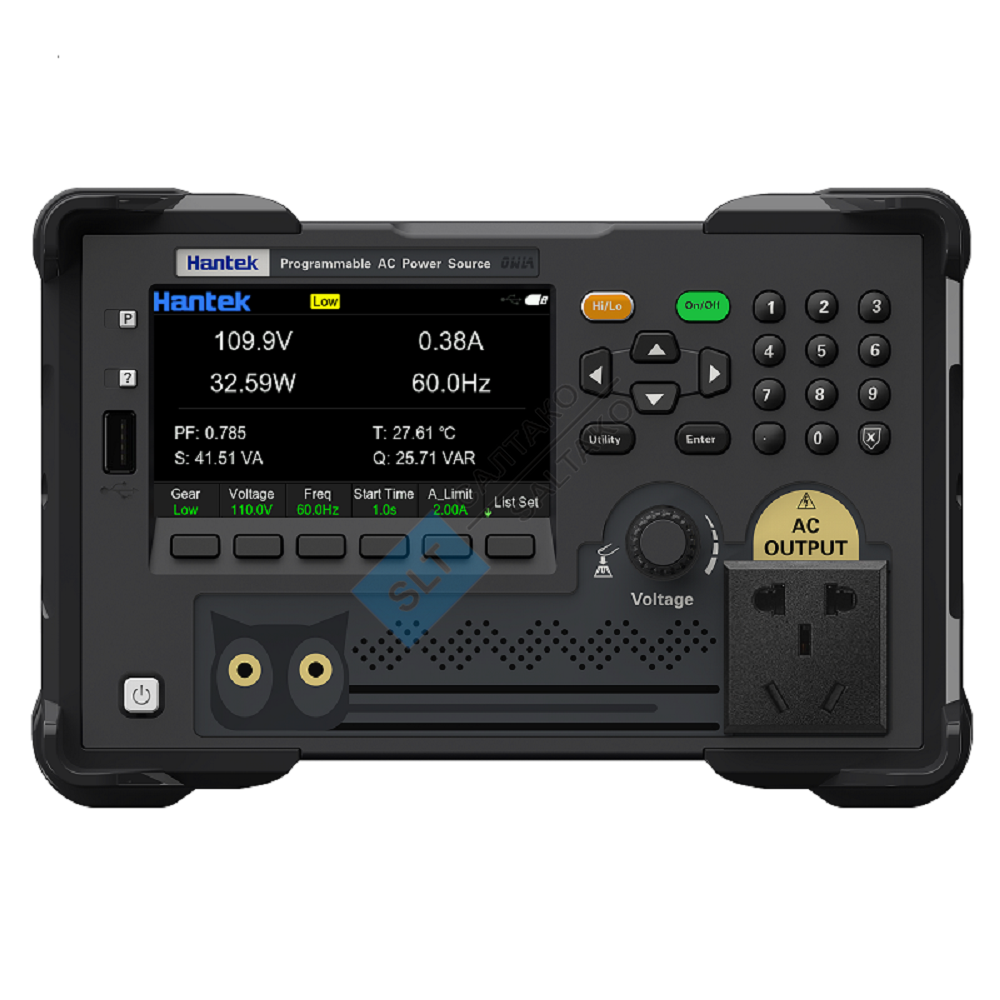

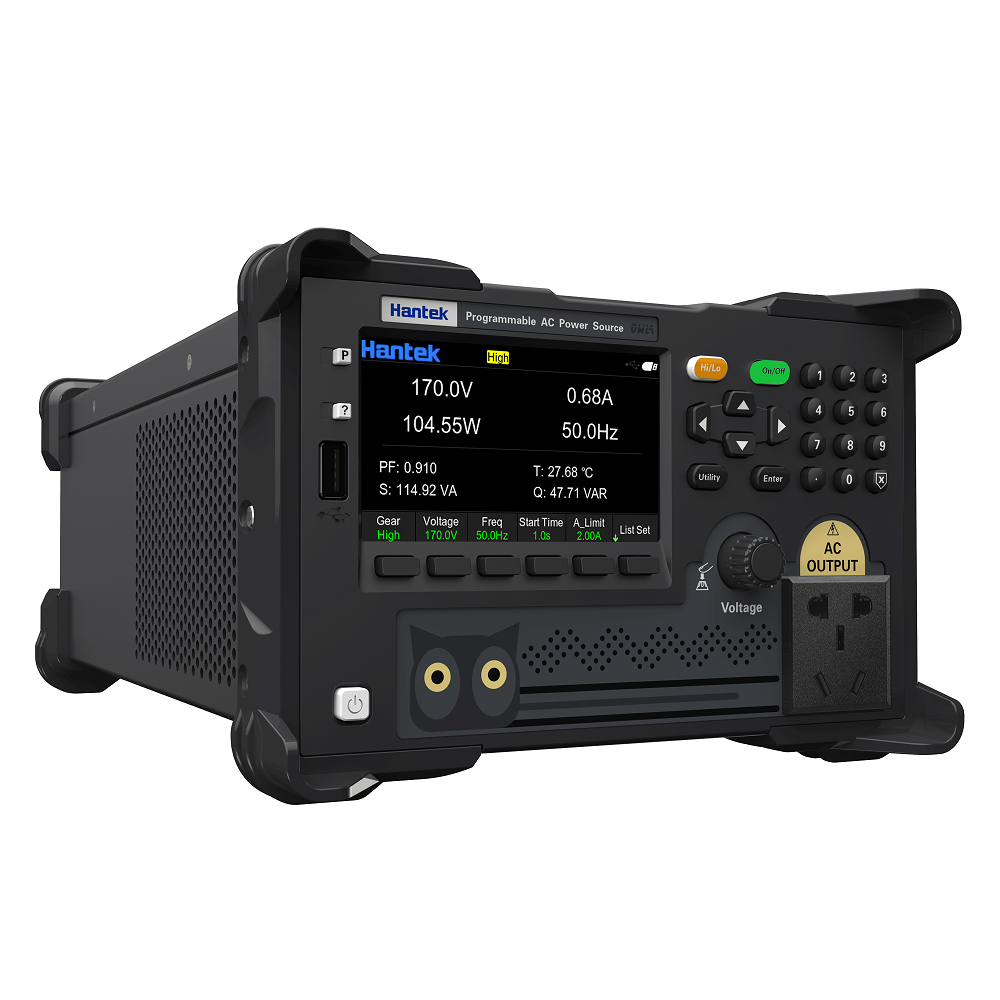

Источник питания переменной частоты осциллографического типа Hantek HAP11L500 (HAP11L1000)

Hantek HAP11L500  (HAP11L1000) Представление выходной формы волны в реальном времени, может визуализировать выходное искажение и шум, вызванные индуктивными и емкостными нагрузками. С функцией записи выходного напряжения удобно анализировать рабочее состояние нагрузки и устранять неполадки. Стандартный интерфейс USB, RS232/485, дополнительный интерфейс LAN, поддержка протокола связи SCPI, простая в настройке автоматическая тестовая система. Продолжительность медленного запуска выхода может быть установлена ​​в соответствии с необходимостью, эффективно избегая удара при включении питания для различных нагрузок. Использование цифрового управления и технологии высокочастотной широтно-импульсной модуляции, быстрая скорость отклика, высокая точность выходного сигнала, чистая форма волны, высокая надежность. С коротким замыканием, перегрузкой по току, перенапряжением, перегревом и другими многочисленными функциями защиты. Широко используется в электронных продуктах, медицинском оборудовании, двигателях, осветительном оборудовании и новой энергетике и других областях.

• Представление выходных сигналов в реальном времени, обеспечивающее интуитивное понимание выходных искажений и шумов, вызванных емкостными нагрузками;
• Оснащен функцией записи выходного напряжения, удобной для анализа рабочего состояния нагрузки и устранения неисправностей;
• Стандартные интерфейсы USB, RS232/485, дополнительный интерфейс LAN, поддержка протокола связи SCPI, простая в построении система автоматического тестирования;
• Продолжительность медленного пуска выходного сигнала можно устанавливать по мере необходимости, что позволяет эффективно избегать скачков напряжения при включении различных нагрузок;
• Благодаря высококачественному дизайну ножен он одновременно красив и удобен в перемещении и защите;
• Благодаря использованию цифрового управления и технологии высокочастотной широтно-импульсной модуляции достигается высокая скорость отклика, высокая точность выходных данных, чистая форма сигнала и высокая надежность;
• Наличие множества функций защиты, таких как от короткого замыкания, перегрузки по току, перенапряжения и перегрева;
• Выходное напряжение: 1,0 - 150,0 В / 150,0 - 300,0 В, с индикацией верхнего и нижнего диапазона.
• Выходная частота: 45 Гц - 400 Гц;
• Он может непрерывно изменять напряжение без прерывания питания и регулировать значение выходного напряжения в режиме онлайн.
• Функция последовательного вывода LIST позволяет конфигурировать 10 наборов последовательных выходов. Каждый набор может быть независимо настроен на напряжение, время удержания, количество циклов или непрерывный вывод；
• 4,3-дюймовый цветной ЖК-дисплей высокой яркости, способный одновременно отображать напряжение, ток, частоту, мощность, коэффициент мощности, внутреннюю температуру, полную мощность, реактивную мощность;
• 10 наборов функций хранения, позволяющих одним щелчком мыши сохранять или извлекать предустановленные параметры, такие как напряжение и частота;
• Выходной сигнал чистый и имеет низкий уровень искажений.
• вентилятор с ШИМ-регулируемой скоростью вращения, обеспечивающий тихую среду тестирования;
• Он оснащен функцией интеллектуального мониторинга. Он может контролировать внутреннее напряжение, ток, температуру и другие параметры в режиме реального времени. Как только произойдет какая-либо аномалия, он немедленно подаст сигнал тревоги и предложит операторам своевременно ее устранить；
• Он широко применяется в таких областях, как электронная продукция, медицинское оборудование, двигатели, осветительное оборудование и новая энергетика, полностью отвечая различным требованиям к испытаниям, включая проектирование и разработку продукции, проверку производственной линии, испытания на обеспечение качества, испытания на долговечность и т. д.

Параметр		HAP11L500	HAP11L1000
Функция вывода		Аналоговое напряжение по странам
Функция изоляции		Встроенный изолирующий трансформатор
Метод электропроводки		Вход: однофазный двухпроводной Выход: однофазный двухпроводной
Количество выходных фаз		Однофазный двухпроводной + PE
Режим вывода		Однофазный стандартный синусоидальный выход
Выходное напряжение		Низшая передача: 1-150,0 В Номинальное напряжение: 110,0 В;
		Высокая передача: 150,0-300,0 В Номинальное напряжение: 220,0 В;
		Список выходов: 1-300,0 В Номинальное напряжение: 220,0 В
Точность установки напряжения		Точность: ≤1% Разрешение: 0,1 В
Номинальный ток	Низкая передача	4.6 А	9.0 А
	Высокая передача	2.3 А	4.5 А
Выходная мощность		500 ВА	1 кВА
Выходная частота		45-400 Гц
Точность установки частоты		Точность: ≤0,05% Разрешение: 0,1
Стабильность частоты		≤0,05%
Искажение напряжения		<2% (линейная нагрузка)
Время отклика (технология)		≤2мс
Время реакции на внезапное изменение напряжения		≤20мс
Крест-фактор		1,41±0,1
Влияние напряжения источника		≤1%
Эффект нагрузки		≤1%
Эффективность		＞85%
Режим отображения		4,3-дюймовый ЖК-дисплей (480 x 272)
Точность измерения напряжения		Точность: 0,2% полной шкалы + 0,3% отображаемого значения Разрешение: 0,1 В
Точность измерения частоты		Точность: 0,05% Разрешение: 0,1 Гц
Точность измерения тока		Точность: 0,3% полной шкалы + 0,5% отображаемого значения Разрешение: 0,1А/1А
Функция автоматической памяти		Параметры настройки автоматически запоминаются и автоматически вызываются при включении питания.
Вызов группы ярлыков		10 наборов групп параметров быстрого переключения
Функция регулировки в реальном времени		Регулировка выходного напряжения в режиме реального времени в состоянии запуска
Перегрузочная способность		Немедленное отключение выхода при перегрузке
Защитное устройство		Перегрузка по току на выходе, защита от перегрузки, защита от короткого замыкания на выходе, защита от перегрева
Интерфейс связи		Стандарт: USB, интерфейс RS232/485
Входные фазы		Однофазный двухпроводной + PE
Диапазон входного напряжения		220В±10%
Диапазон входных частот		45-65 Гц
Рабочая температура		0~40℃
Влажность при эксплуатации		20~90%RH (без конденсации)
Размер Д×Ш×В (мм)		344 x 208,5 x 125 (без защитного чехла) 10,7 кг (чистый вес)	455 x 208,5 x 125 (без защитного чехла) 16,6 кг (чистый вес)

Функция отображения формы волны
Функция отображения формы сигнала отображает форму выходного сигнала в реальном времени, позволяя интуитивно воспринимать искажения выходного сигнала и шум, вызванные емкостными нагрузками.


Функция записи выходного напряжения
Имеет функцию регистрации выходного напряжения, что удобно для анализа рабочего состояния нагрузки и устранения неисправностей.

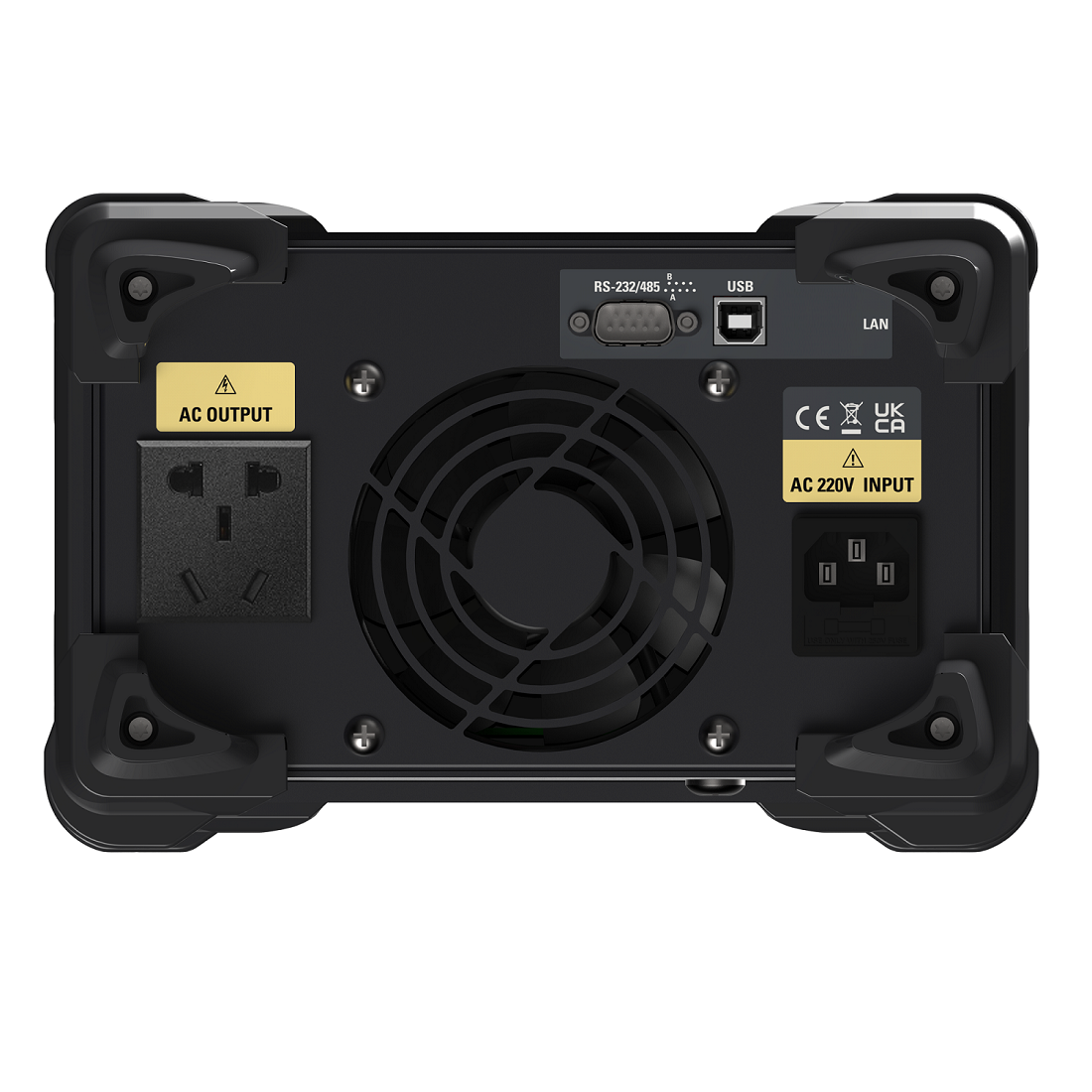

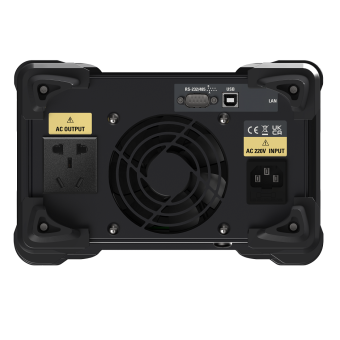

Богатые интерфейсы связи
Стандартно оснащен интерфейсами USB, RS232/485, опциональным интерфейсом LAN, поддерживает протокол связи SCPI и может легко сформировать автоматическую тестовую систему.


Вывод последовательности LIST
Можно установить десять наборов последовательных выходов.




Время запуска можно установить
Продолжительность запуска выходного буфера можно устанавливать по мере необходимости, что позволяет эффективно избегать бросков напряжения при включении питания для различных нагрузок.


Бесперебойное колебание напряжения
Не допускается непрерывное изменение напряжения без прерывания питания, а выходное напряжение можно регулировать в режиме онлайн. Принят высококачественный дизайн оболочки, который эстетичен и удобен для движения и защиты.




Яркий цветной ЖК-дисплей высокой четкости
Оснащенный цветным ЖК-экраном высокой четкости, он представляет собой четкий и интуитивно понятный дисплей. Используя цифровое управление и технологию высокочастотной широтно-импульсной модуляции, он отличается высокой скоростью отклика, высокой точностью выходного сигнала, чистой формой волны и высокой надежностью. Он также имеет несколько защит, таких как короткое замыкание, перегрузка по току, перенапряжение и перегрев.

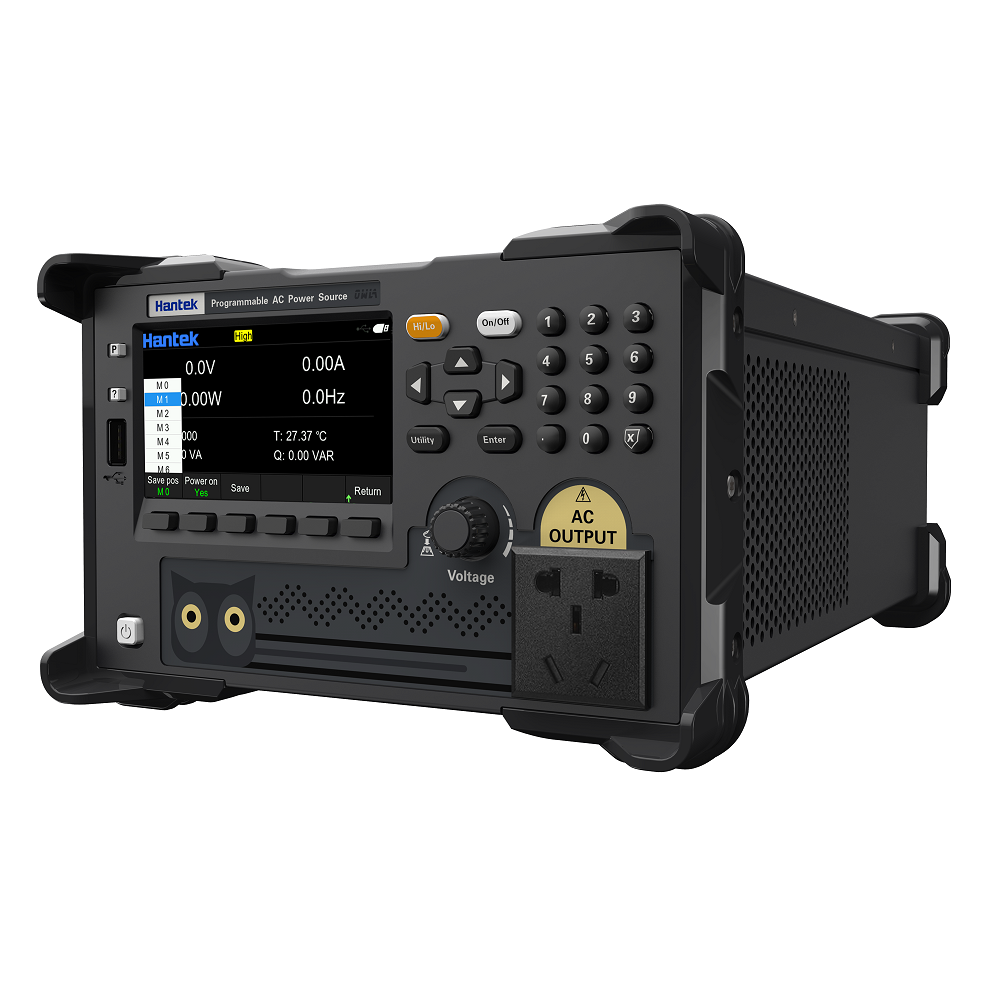

10 наборов функций хранения
Можно сохранить или вызвать предустановленные параметры, такие как напряжение и частота, всего одним щелчком мыши.








Источник питания переменной частоты осциллографического типа Hantek HAP11L500  (HAP11L1000)
