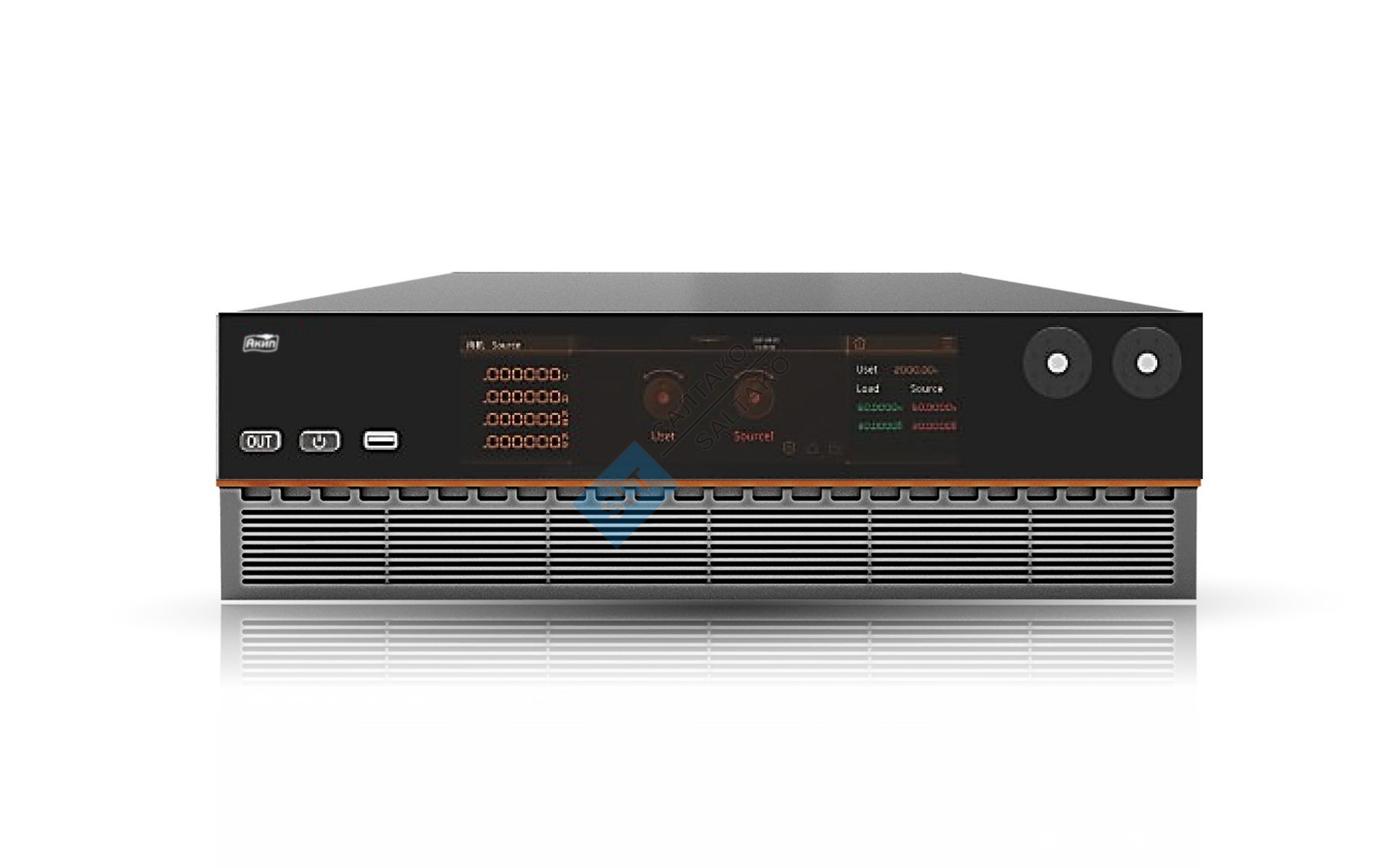

Источник питания постоянного тока двухквадрантный АКИП-1506-200-160-15

АКИП-1506 — это новое поколение двунаправленных программируемых источников постоянного тока. Этот продукт представляет собой источник энергии с функцией источника питания и электронной нагрузки, автоматической работой в двух квадрантах и способностью поглощать энергию обратной связи от тестируемого оборудования. Широко используется в тестировании инверторов, преобразователей, солнечных панелей, эмуляции батарей / конденсаторов и др.

Модельный  ряд серии АКИП-1506 мощности 0…15 кВт

АКИП-1506-40-667-15  0…40 В, 0…667 А
АКИП-1506-60-667-15  0…60 В, 0…667 А
АКИП-1506-80-667-15  0…80 В, 0…667 А
АКИП-1506-200-160-15  0…200 В, 0…160 А
АКИП-1506-360-160-15  0…360 В, 0…160 А
АКИП-1506-500-120-15  0…500 В, 0…120 А
АКИП-1506-600-120-15  0…600 В, 0…120 А
АКИП-1506-800-54-15  0…800 В, 0…54 А
АКИП-1506-1000-54-15  0…1000 В, 0…54 А
АКИП-1506-1500-45-15  0…1500 В, 0…45 А
АКИП-1506-2000-45-15  0…2000 В, 0…45 А

Максимальное напряжение	200 В
Максимальный ток	160 А
Максимальная мощность	15 кВт
Тип преобразования	Импульсный
Возможность программирования	Да
ДУ (интерфейс)	USB, LAN, Аналоговый
19” форм фактор	Да
Особенности	Дискретность 10 мВ/10 мА, Работа в режиме рекуперативной электронной нагрузки во всем диапазоне напряжения, тока, мощности, режимы BatSim/PV Simulation/SAS, поддержка Modbus, эффективность 95%

Преимущества серии АКИП-1506

Высокая динамика
АКИП-1506 обеспечивает динамические характеристики на уровне сотен микросекунд, что позволяет поднять тестирование на новый уровень, эмулируя аномальные ситуации прямо в лаборатории.
Высокая точность: до 6,5 разрядов в измерительной системе
Источники питания серии АКИП-1506 оснащены независимой системой высокоточного измерения напряжения и тока, производительность которой сопоставима с 6,5-разрядным вольтметром.
Автоматическая функция источника и нагрузки
АКИП-1506 способен работать в двух квадрантах и автоматически быстро и бесшовно переключаться между источником и нагрузкой, переход происходит без задержек и эффективно предотвращает перенапряжение или переток тока.
Функция генератора сигналов
Источники питания серии АКИП-1506 способны генерировать на выходе постоянного тока синусоидальные, треугольные, импульсные и прямоугольные формы сигналов; максимальная частота - 10 кГц; что удовлетворяет требованиям при испытаниях на адаптивность к пульсациям постоянного напряжения испытуемого оборудования.

Функциональность

Программирование функций
Кроме традиционных функций программирования, таких как List, Wave, Step, Advanced, АКИП-1506 поддерживает функции редактирования формы сигналов: синусоидальных, импульсных, треугольных и пользовательских форм сигналов, что удовлетворяет индивидуальным потребностям в разработке продуктов, сертификации в соответствии с нормативными требованиями, производственном тестировании, контроле качества и т. д.
Четыре функции вывода
АКИП-1506 имеет четыре режима: постоянное напряжение (CV), постоянный ток (CC), постоянная мощность (CP) и постоянное сопротивление (CR). В режимах CC, CV и CP устройство может автоматически переключаться в соответствии с уравнением P=UI, то есть когда один из параметров выхода - напряжение, ток или мощность - достигает предельного значения, АКИП-1506 будет работать в этом режиме.
SAS Режим
SAS солнечный симулятор имеет функцию точного моделирования I-V характеристик солнечных панелей, включая встроенные модели SAS из стандартов EN50530, Sandia, CGC/GF004, CGC/GF035, которая используется для тестирования статического и динамического МРРТ солнечных инверторов. Функция SAS в устройстве поддерживает только простые операции с кривыми, а эффективность МРРТ, связанная со стандартами, требует совместного использования программного обеспечения "виртуальный терминал программирования питания", что позволяет реализовать полную функциональность тестирования в солнечной энергетике. Его высокоточная система измерения и управления позволяет более точно измерять максимальную эффективность инверторов солнечной энергии. Можно установить параметры, такие как Voc, Isc, для моделирования I-V кривой, поддерживается моделирование различных типов солнечных панелей, включая функции затенения и пользовательского редактирования кривых. Содержит до 4096 точек в кривой для точного моделирования I-V кривой. Обладает функцией создания журналов и отчетов, записывающих процесс изменения кривой.
Моделирование батареи
Может моделировать различные характеристики вывода, зарядки и разрядки батарей, таких как литий-марганцевые, литий-кобальтовые, литий-феррофосфатные, никель-металл-гидридные, трехкомпонентные литиевые, литиевые титанаты, свинцово-кислотные и др.; можно настроить количество последовательно и параллельно соединенных элементов, температуру, SOC (состояние заряда), внутреннее сопротивление, емкость одиночной батареи и др. параметры; открытые 1-го, 2-го, 3-го порядка RC-модели батарей, можно настраивать параметры батарей для полного моделирования характеристик батарейных блоков.
Широкоформатный сенсорный экран
АКИП-1506 использует сенсорный LCD-экран с диагональю 8,8 дюйма. Быстрая скорость работы, чувствительный сенсор. Дисплей позволяет отображать формы сигналов.
