Многоканальная модульная система питания ITECH IT27134 (серия IT2700)

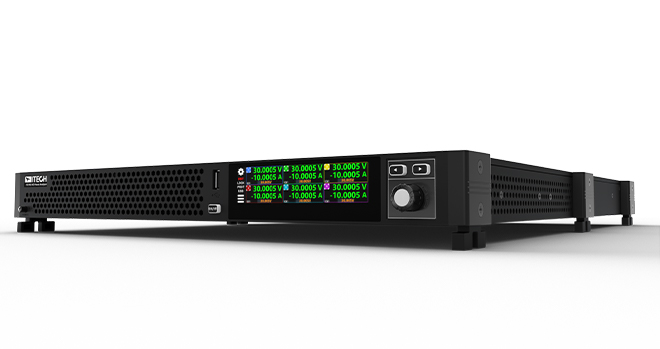

ITECH IT27134 Многоканальная модульная система питания серии IT2700 обеспечивает сверхвысокую плотность мощности. Основной корпус 1U может включать до 8 модулей (по 200 Вт каждый) или 4 модуля (по 500 Вт каждый). Различные модули могут быть сгруппированы и синхронизированы. Модули могут быть двунаправленными источниками питания постоянного тока, источниками питания постоянного тока или рекуперативными нагрузками. И они могут быть соединены друг с другом параллельно. Они имеют встроенные LAN, USB, CAN, цифровой ввод-вывод и бесплатное программное обеспечение для ПК. Его можно широко использовать в интеграции ATE в НИОКР, проверке конструкции и производстве преобразователей постоянного тока, силовых полупроводников связи, продуктов 3C, таких как смартфоны, PCBA, моделирование и тестирование аккумуляторов, чипы BMS и т. д.

Модели серии IT2700:

IT27134/IT27134R
IT27154/IT27154R
IT27135/IT27135R
IT27155/IT27155R
IT27137/IT27137R
IT27157/IT27157R

IT27334/IT27334R
IT27354/IT27354R
IT27335/IT27335R
IT27355/IT27355R
IT27337/IT27337R
IT27357/IT27357R

IT27534/IT27534R
IT27554/IT27554R
IT27535/IT27535R
IT27555/IT27555R
IT27537/IT27537R
IT27557/IT27557R

Описание

♦ Системы ATE для НИОКР, проверки конструкции и производства

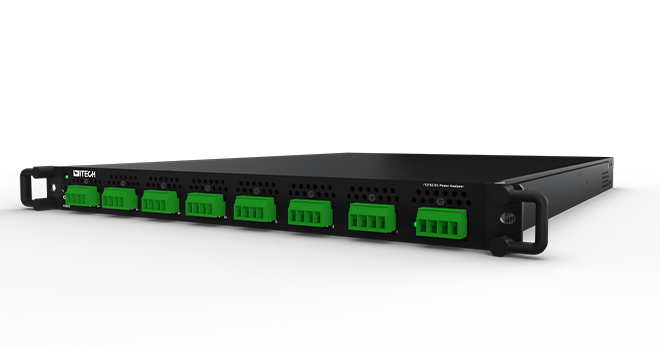

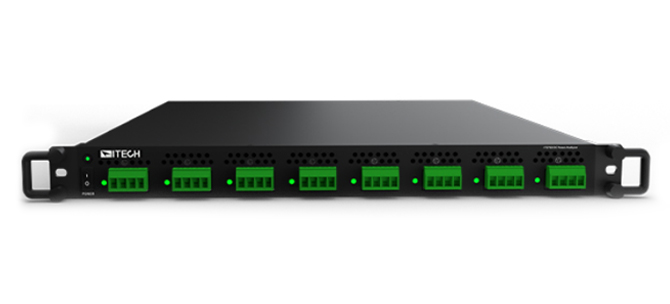

♦Компактный размер: один блок высотой 1U выводит до 8 каналов
♦Гибкая модульная система: смешивайте и сочетайте различные модули
♦2 мэйнфрейма (1U), 3 типа модулей (источник постоянного тока, двунаправленный источник питания,
рекуперативная нагрузка)
♦Бесплатное программное обеспечение для ПК PV2700, дисплей с 8-канальным выходом
♦Функция осциллографа: возможность оцифровки напряжения и тока с частотой
до 200 кГц и глубиной памяти 600 кбит/с*1
♦Функция регистрации данных: частота дискретизации до 50 кГц, внутренняя память прибора 2 ГБ
и неограниченные возможности записи на хост-компьютер.
♦Модуль нагрузки с электрической изоляцией поддерживает 8 модулей в
параллельном соединении «ведущий-ведомый» мощностью до 2 кВт*2
♦Функция нагрузки: поддержка CC, CV, CP, CR, CC+CV, CR+CV, CP+CV, CC+CR, AUTO, BSIM (симуляция батареи)
♦Поддерживает автоматическое переключение для CV, CC и CP, с возможностью выбора приоритета CC и CV,
а также настройку внутреннего сопротивления.
♦Двунаправленный модуль питания поддерживает настройку сопротивления в режиме нагрузки
♦Все модули являются широкодиапазонными
♦Напряжение одного модуля до 150 В, ток до 30 А, мощность до 500 Вт
♦Поддерживает синхронное управление между различными кадрами, нет
верхнего предела каналов
♦Богатый триггерный выход и вход, поддержка шагового триггерного выхода, может запускать
другие модули (сбор, осциллограф, запись данных и т. д.)
♦Функции измерения: отображение нескольких выходов/одного выхода, поддержка средних, минимальных и максимальных значений V/I/P, а также расчет P, Ah и Wh для всех выходов
♦Функции вывода: функция списка, произвольная форма сигнала, развертка, произвольная последовательность волн, произвольная волна с постоянной выдержкой, переходная нагрузка, моделирование батареи*3, тест батареи, тест OCP и OPP*4, сериализация выходного сигнала вкл/выкл, сторожевой таймер, поддержка связи выходов
♦Полная защита: OVP, UVP, OCP, OPP, OTP, UCP, Foldback, поддерживает защитное соединение
♦Модули имеют защиту от обратного подключения и встроенное реле
♦Поддержка веб-управления, использование обычного браузера для реализации всех функций Вход переменного тока: адаптивный 100-380 В переменного тока, однофазный
♦Встроенная локальная сеть, USB-TMC, USB-VCP, CAN, цифровой ввод/вывод, импорт и экспорт данных через USB, поддержка протоколов SCPI и Modbus
*1 Функции осциллографа мэйнфрейма 1U могут управляться с помощью программного обеспечения PV2700.
*2 Один мэйнфрейм поддерживает только один набор параллельных соединений «ведущий-ведомый»
*3 доступно только для двунаправленных модулей питания
*4 доступно только для модулей нагрузки

Функции и преимущества

   *IT27xxx должен быть оснащен IT2702 или IT2704

Последовательность списка

Редактируя напряжение, ток, ширину импульса и наклон каждого шага, он может генерировать различные сложные последовательности, помогать вам выполнять различные нагрузочные тесты и импортировать или экспортировать файлы.

Несколько режимов работы

Нагрузка IT2700 обеспечивает 10 режимов работы. В дополнение к CC, CV, CR и CP, она также включает 5 составных режимов: режим CC+CR, который часто используется при ограничении напряжения OBC, тестах характеристик ограничения тока, тестах постоянной точности напряжения и тестах постоянной точности тока, чтобы избежать OCP OBC. Режим CR+CV используется для имитации светодиодных ламп, тестирования источника питания светодиодов и получения пульсации тока. Режим CP+CV может заменить настройку точки VON или использоваться для тестирования разряда батареи, а точка настройки напряжения может использоваться в качестве напряжения отсечки. Режим CC+CV может использоваться для имитации батарей, тестирования зарядных колодок или зарядных устройств и ограничения максимального тока нагрузки во время работы CV. Режим AUTO позволяет автоматически переключаться
между режимами CV, CR, CC и CP. При повреждении цепи защиты DUT режим может автоматически переключаться, чтобы избежать повреждения DUT.
Режим BSIM (имитация батареи) может выводить напряжение для имитации батареи для тестирования зарядных устройств и другого оборудования.

Включение/выключение сериализации выходных данных

Функция задержки включения/выключения для каждого выхода позволяет последовательно включать/выключать выход.

Связь - Функция группировки каналов

• Группировка с разными рамками

• Управление через локальную сеть, без ограничений по количеству каналов

• Управление включает в себя установку напряжения и тока | ВКЛ по группе | Запуск функции | Триггер

• Группировка выходов, защитная группировка и группа выходов останова (группировка аварийного останова) могут быть установлены отдельно

Бесплатное программное обеспечение для ПК

IT2700 поставляется с бесплатным программным обеспечением PV2700 и функциями веб-управления. Оба поддерживают операционную систему Windows 11. Графический интерфейс более интуитивен. Использование программного обеспечения хост-компьютера более удобно для отображения осциллографа, отображения записи данных, моделирования батареи и редактирования различных сложных форм сигналов.
