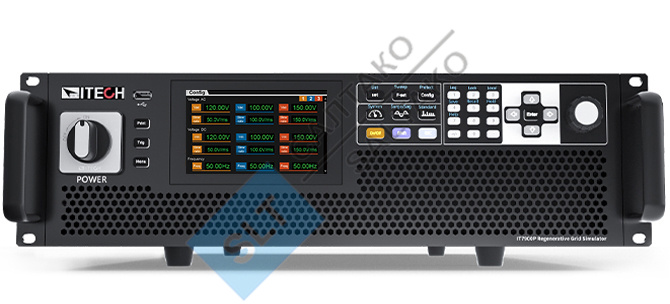

Регенеративный симулятор сети ITECH IT79105EP-350-525 (серия IT7900EP)

ITECH IT79105EP-350-525 (серия IT7900EP)
Используя передовую технологию SiC, высокопроизводительный рекуперативный симулятор сети серии IT7900EP обеспечивает комплексное испытательное решение, которое может использоваться не только как симулятор сети и четырехквадрантный усилитель мощности, но и как четырехквадрантная рекуперативная электронная нагрузка переменного / постоянного тока. Полная четырехквадрантная работа, рекуперативная способность может обеспечивать обратную связь по мощности с сетью, отвечать требованиям защиты окружающей среды, а также экономить много электроэнергии и расходов на рассеивание тепла. Компактная, модульная и эффективная конструкция структуры позволяет IT7900EP достигать мощности до 21 кВА в одном блоке 3U, и его мощность может быть расширена до 1 МВА после параллельного соединения ведущий-ведомый. Цветной сенсорный экран с интуитивно понятным графическим интерфейсом позволяет IT7900EP напрямую определять различные формы сигнала. Богатые режимы работы могут соответствовать требованиям испытаний однофазного, трехфазного и противофазного тока. Он обеспечивает высокую гибкость для тестирования и может широко использоваться во многих областях, таких как фотоэлектрические системы, ESS и электромобили.


Модели серии IT7900EP:

IT7921EP-350-105
IT7942EP-350-210
IT7963EP-350-315
IT7984EP-350-420
IT79105EP-350-525
IT79126EP-350-630
IT79147EP-350-735
IT79168EP-350-840
IT79189EP-350-945
IT79210EP-350-1050
IT79231EP-350-1155

Параметры

♦ Использование передовой технологии SiC
♦Высокая плотность мощности, до 21 кВА для 3U
♦Напряжение может достигать 350 В LN
♦Высокоэффективная рекуперация энергии
♦Ведущий и ведомый с равным потоком, параллельные машины до 1 МВА
♦Широкий выбор режимов работы: однофазный, трехфазный, противофазный и многоканальный. Расширение напряжения до 200% номинального напряжения в противофазном режиме
♦Поддержка трех режимов формы сигнала LIST/SWEEP/Surge&Sag
♦Встроенная расширенная база данных сигналов
♦Функция гармонического моделирования и анализа до 50 раз, встроенная IEC61000-3-2/3-12*1
♦Может моделировать произвольный выходной сигнал, поддерживает импорт сигналов из CSV-файла
♦Фазовый угол, настраиваемый от 0 до 360°
♦Сенсорный экран, простой интерфейс
♦Встроенный интерфейс USB/CAN/LAN/цифровой ввод-вывод, опциональный
интерфейс GPIB/аналоговый и RS232
♦Полный набор функций защиты, включая автоматическую очистку, POVP, сторожевой таймер и т. д.
Поддержка связи CANopen*2, Modbus, LXI, SCPI

Особенности источника

♦ Симулятор рекуперативной сети и полноценные 4-квадрантные источники переменного и постоянного тока

♦ Частота: 16-2400 Гц*3

♦ Функция усилителя мощности для приложений PHiL

♦ Могут быть реализованы четыре режима вывода: AC/DC/AC+DC/DC+AC

♦ Программируемое выходное сопротивление, имитация реального сопротивления

♦ Гармонический/интергармонический синтез

♦ Тесты на соответствие, включая LVRT /PhaseJump / изменение частоты / гармоническуюинжекцию

♦ Поддерживаемые нормативные испытания включают IEC61000-4-11/4-13/4-14/4-28

♦ Дополнительное программное обеспечение может помочь завершить предварительнуюпроверку соответствия стандартам гражданской авионики/электрических судов положениям многонациональныхправил безопасности.

Характеристики нагрузки

♦  Регенеративная полная 4-квадрантная нагрузка переменного и постоянного тока
♦ Частота: 16-500 Гц
♦ Режим переменного тока поддерживает несколько режимов работы CC/CP/CR/CS/CC+CR/CE, а режим CE может имитировать различные топологии цепей, такие как однофазный выпрямитель RLC и шунт RLC.
♦ Режим постоянного тока поддерживает 9 рабочих режимов, таких как CC/CR/CP/CV
♦ Режим переменного тока поддерживает как выпрямленный, так и невыпрямленный режимы
♦ Регулируемый пик-фактор: 1,414 ~ 5,0
♦ Поддержка функции сдвига фаз в диапазоне -180º~180º *4
♦ Функция единичного коэффициента мощности1 позволяет форме тока изменяться в зависимости от формы напряжения, а коэффициент мощности максимально близок к 1
♦ Поддержка контроля угла разгрузки, регулируемый в диапазоне 0–359°

Функции и преимущества

Все в одном устройстве

Серия IT7900EP объединяет 3 продукта: симулятор сети, программируемый источник питания переменного/постоянного тока и рекуперативную нагрузку переменного/постоянного тока.

4-квадрантный выход

Серия IT7900EP — это не только полноценный четырёхквадрантный симулятор электросети, но и полноценная четырёхквадрантная электронная нагрузка переменного/постоянного тока. Она может работать во всех четырёх квадрантах. Эффективная функция рекуперации энергии позволяет использовать её для тестирования изменения частоты подключенных к сети фотоэлектрических инверторов, переходных процессов напряжения и защиты от изолирования.

Высокая эффективность рекуперации энергии

IT7900EP обеспечивает высокоэффективную рекуперацию энергии, независимо от того, используется ли он в качестве имитатора сети или нагрузки, в режиме переменного или постоянного тока. Энергия, вырабатываемая тестируемым устройством, может возвращаться в локальную сеть, а не рассеиваться в виде тепла, что способствует энергосбережению и защите окружающей среды.

Полный режим работы

Моделирование испытаний энергосистемы и режима работы при низком напряжении (LVRT)

Поддержание низкого напряжения (Low Voltage Ripe Through) подразумевает способность системы генерации электроэнергии продолжать работу без отключения от сети в пределах определённого
диапазона падения напряжения, когда авария или помеха в сети приводят к падению напряжения, и даже обеспечивать реактивную мощность для восстановления напряжения в системе
. Вы можете редактировать параметры испытаний в условиях LVRT. Благодаря быстрому отклику, устройство полностью соответствует требованиям испытаний LVRT. Кроме того,
серия IT7900EP имеет функцию генерации сигналов произвольной формы. Функция LIST позволяет редактировать и моделировать различные формы сигналов возмущений сети с помощью
панели управления или программного обеспечения, такие как кратковременное отключение питания, скачки напряжения, а также повышение и понижение напряжения.
