Система рекуперации энергии ITECH IT-M3906B-80-120 (серия IT-M3900B)

ITECH IT-M3906B-80-120 (серия IT-M3900B)

Система рекуперации энергии IT-M3900B представляет собой систему «два в одном», которая может использоваться как двунаправленный источник постоянного тока, так и в качестве независимой рекуперативной нагрузки. Переключение между режимами источника и нагрузки осуществляется одной кнопкой. Это уникальная и важная функция для различных групп пользователей, которая подходит для различных применений, таких как аккумуляторные батареи, фотоэлектрические системы хранения энергии, электромобили, зелёная энергетика и некоторые области автоматического управления оборудованием (ATE).

Model    Voltage    Current    Power    Resolution    Accuracy    Interface

IT-M3902B-80-40 80V ±40A ±2kW 0.001V/0.01A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3912B-32-480 32V ±480A ±12kW 0.001V/0.01A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%F  SUSB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3906B-32-240 32V ±240A ±6kW 0.001V/0.01A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3904B-32-160 32V ±160A ±4kW 0.001V/0.01A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3902B-32-80 32V ±80A ±2kW 0.001V/0.01A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3910B-10-1020 10V -720~1020A -7200~10200W 0.001V/0.1A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3905B-10-510 10V -360~510A -3600~5100W 0.001V/0.1A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3903B-10-340 10V -240~340A -2400~3400W 0.001V/0.01A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3901B-10-170 10V -120~170A -1200~1700W 0.001V/0.01A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3904B-800-16 800V ±16A ±4kW 0.01V/0.001A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3902B-800-8 800V ±8A ±2kW 0.01V/0.001A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3912B-500-72 500V ±72A ±12kW 0.01V/0.001A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3906B-500-36 500V ±36A ±6kW 0.01V/0.001A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3904B-500-24 500V ±24A ±4kW 0.01V/0.001A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3902B-500-12 500V ±12A ±2kW 0.01V/0.001A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3912B-300-120 300V ±120A ±12kW 0.01V/0.001A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3906B-300-60 300V ±60A ±6kW 0.01V/0.001A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3904B-300-40 300V ±40A ±4kW 0.01V/0.001A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3902B-300-20 300V ±20A ±2kW 0.01V/0.001A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3912B-80-240 80V ±240A ±12kW 0.001V/0.01A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3906B-80-120 80V ±120A ±6kW 0.001V/0.01A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS  USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3904B-80-80 80V ±80A ±4kW 0.001V/0.01A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS   USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3912B-1500-24 1500V ±24A ±12kW 0.01V/0.001A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS   USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3906B-1500-12 1500V ±12A ±6kW 0.01V/0.001A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS   USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3912B-800-48 800V ±48A ±12kW 0.01V/0.001A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS   USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

IT-M3906B-800-24 800V ±24A ±6kW 0.01V/0.001A ≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS   USB/CAN/LAN/digital I/O port, optional GPIB/analog & RS232

Особенности продукта

♦  Устройство «2 в 1» — двунаправленный источник питания и рекуперативная нагрузка
. ♦  Переключение между источником и нагрузкой одной кнопкой на передней панели.
♦  Компактная конструкция, 1U при 6 кВт, 2U при 12 кВт.
♦  Диапазон напряжения: 10–1500 В.
♦  Диапазон тока: -720–1020 А.
♦  Диапазон мощности: ±12 кВт.
♦  Двунаправленный поток энергии между проверяемым устройством и сетью, бесперебойное переключение тока
. ♦  Параллельное соединение «ведущий/ведомый» с  параллельной  технологией — сохранение хорошей производительности при увеличении мощности*1.
♦  Эффективная рекуперация мощности — снижение затрат на электроэнергию и охлаждение.
♦  Приоритет постоянного/постоянного напряжения.
♦  Регулируемое выходное сопротивление.
♦  Тестирование заряда и разряда аккумулятора.

♦  Моделирование батареи

♦  Частичное предварительное соответствие стандартам автомобильных испытаний LV123, LV148, DIN40839, ISO-16750-2, SAEJ1113-11, LV124 и ISO21848
♦  Поддержка моделирования кривых IV солнечной панели*2
♦  Настраиваемый наклон напряжения, тока и мощности
♦  Моделирование динамических условий вождения, до 10 миллионов точек
♦  8 режимов работы в режиме источника: CC/CV/CW/CR/CC+CV/CV+CR/ CR+CC/CC+CV+CW+CR
Многоуровневая защита:
♦  OVP / ±OCP / ±OPP / OTP / защита от переходных процессов падения напряжения / защита от изолирования / обнаружение электросети / предварительная зарядка
♦  Встроенные интерфейсы USB/CAN/LAN/цифровой ввод-вывод, опционально GPIB/аналоговый и RS232

*1. При параллельном подключении более 6 устройств обратитесь в ITECH за подробностями.
*2. Недоступно для моделей 10 В.

Функции и преимущества

Применение

♦ Промышленные модули электропитания (инверторы, модули аварийного электропитания, двунаправленные DC-DC, выпрямители)
♦ Электромобили (BOBC, DC-DC модули, автомобильные электронные устройства)
♦ Двигатели малой и средней мощности (дроны, электроинструменты, электромотоциклы)

♦ Центр связи и обработки данных 5G (ИБП, инвертор ИБП, источник питания постоянного тока высокого напряжения)

Однокнопочный переключатель, двунаправленный и регенеративный

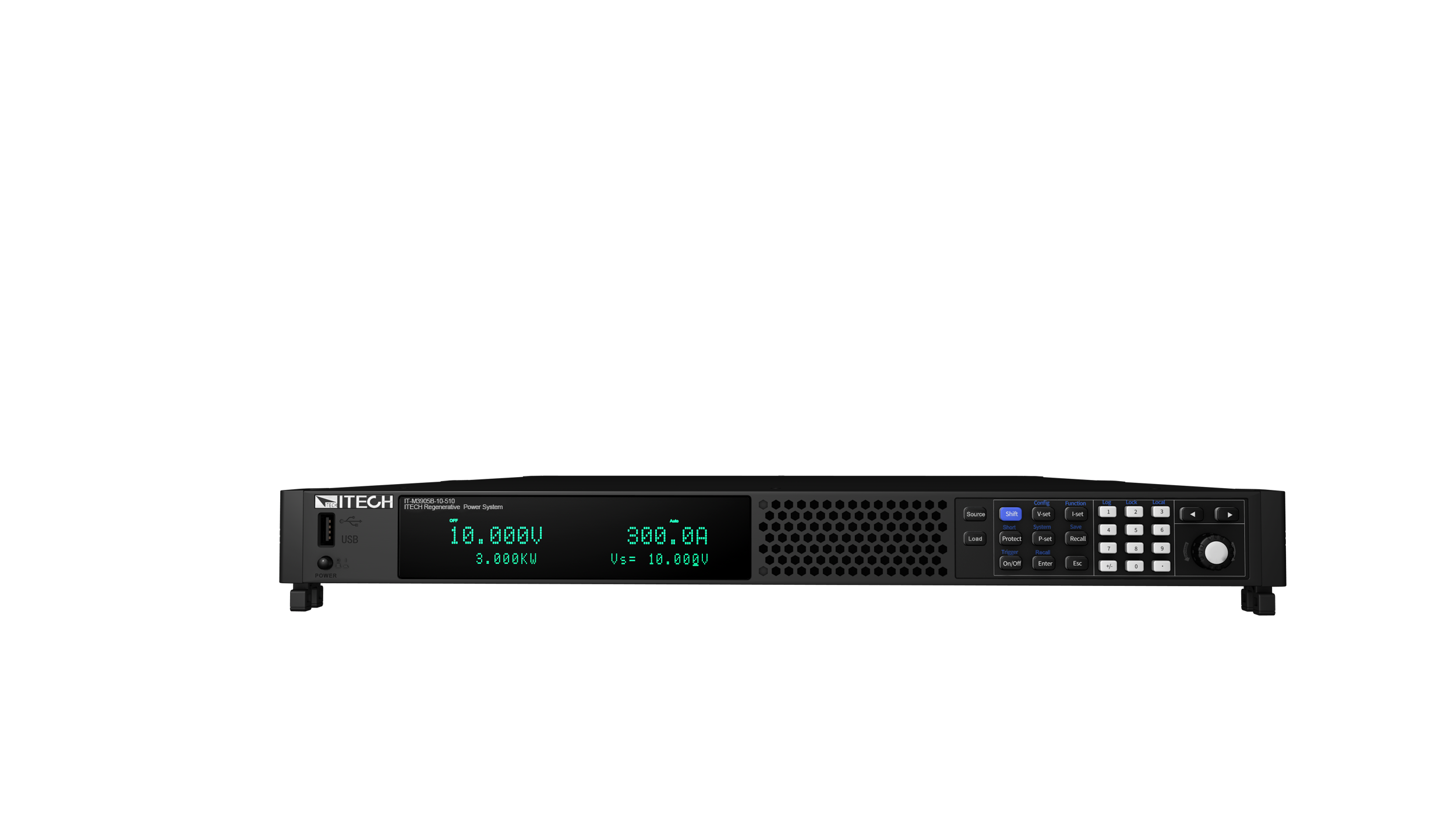

В отличие от других двунаправленных источников питания, серия IT-M3900B представляет собой рекуперативную систему питания, объединяющую два устройства в корпусе высотой 1U. Она одновременно является двунаправленным источником постоянного тока и рекуперативной электронной нагрузкой постоянного тока. Переключение между источником и нагрузкой осуществляется одной кнопкой на передней панели. IT-M3900B не только экономит место и затраты на приобретение оборудования , но и позволяет
легко подключать тестируемое устройство.

Регенеративная и экологичная энергия

Благодаря функции рекуперации энергии IT-M3900B может возвращать до 95% энергии обратно, не потребляя её в виде тепла. Это не только экономит ваши расходы на электроэнергию, отопление, вентиляцию и кондиционирование воздуха, но и способствует сокращению выбросов углекислого газа и негативного воздействия на окружающую среду. Кроме того, IT-M3900B оснащён функцией автоматического определения напряжения в сети, которая позволяет в режиме реального времени определять фазное напряжение и частоту и синхронизироваться с сетью, обеспечивая автоматическую и безопасную рекуперацию энергии.

Несколько режимов работы

IT-M3900B обеспечивает режимы CC/CV/CW/CR в режиме источника/нагрузки.

IT-M3900B также обеспечивает четыре сложных режима CC+CR/CV+CR/CV+CC/CC+CV+CW+CR в режиме нагрузки, адаптируясь к различным приложениям.

Функция моделирования батареи

Уникальная двунаправленная конструкция IT-M3900B и переменное выходное сопротивление позволяют пользователям быстро устанавливать напряжение/ёмкость/внутреннее сопротивление/SOC для быстрого определения матрицы аккумулятора с передней панели, моделирования характеристик заряда/разряда аккумулятора и проведения других испытаний. ITECH предоставляет опциональное программное обеспечение для моделирования аккумулятора BSS2000, которое позволяет пользователям самостоятельно определять кривую аккумулятора, устанавливая общие параметры, а также задавать начальную ёмкость аккумулятора для проверки характеристик тестируемого устройства при различных состояниях аккумулятора. Кроме того, BSS2000 поддерживает импорт матрицы аккумулятора Matlab или CSV-файла с кривыми заряда и разряда аккумулятора для моделирования реальных характеристик заряда и разряда аккумулятора.
