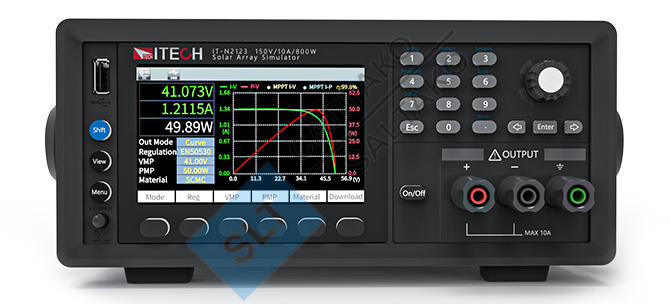

Симулятор солнечных батарей ITECH серии IT-N2100

Симулятор солнечных батарей ITECH серии IT-N2100

Имитатор солнечных батарей серии IT-N2100 — это высокопроизводительный источник постоянного тока с быстрой сменой вольт-амперной характеристики (ВАХ). Он способен имитировать вольт-амперные характеристики (ВАХ) различных солнечных панелей в различных условиях (температура, освещённость, затухание в тени, старение). Он может применяться для испытаний солнечных микроинверторов, оптимизаторов мощности, спутниковых энергосистем, парусных энергетических установок и т.д. Имитатор солнечных батарей IT-N2100 отличается низким уровнем пульсаций, низким уровнем шума и быстрым MPPT, поддерживает многоканальное синхронное управление и высоковольтную топологию.

Модель Напряжение Текущий Власть Разрешение Точность Интерфейс Размер
 IT-N2133  150 В  10А  1500 Вт  1 мВ/1 мА  ≤0,03%+20 мВ/≤0,05%+5 мА  Встроенный интерфейс связи USB/LAN/цифровой ввод-вывод
IT-N2123  150 В  10А  800 Вт  1 мВ/1 мА  ≤0,03%+20 мВ/≤0,05%+5 мА  Встроенный интерфейс связи USB/LAN/цифровой ввод-вывод
IT-N2131  80 В  25А  1500 Вт  1 мВ/1 мА≤0,03%+15 мВ/≤0,05%+8 мА   Встроенный интерфейс связи USB/LAN/цифровой ввод-вывод
IT-N2121  80 В  25А  800 Вт  1 мВ/1 мА≤0,03%+15 мВ/≤0,05%+8 мА  Встроенный интерфейс связи USB/LAN/цифровой ввод-вывод


Особенности продукта

♦  Точное моделирование выходных характеристик IV кремниевых, GaAs и других типов солнечных фотоэлектрических панелей
♦ Встроенное программное обеспечение для моделирования солнечных батарей, поддерживающее многоканальное управление
♦ Высокоскоростной динамический отклик тока для поддержки быстрого MPPT для микроинверторов
♦ Выдерживаемое напряжение синфазного сигнала на выходе до 1500 В постоянного тока, поддержка последовательного тестирования DUT
♦ Фиксированный режим, регулируемое выходное сопротивление, может моделировать выход CC, CV, CP
♦ Сверхнизкая пульсация тока, высокоточная выборка, программирование и измерение
♦ Моделирование кривой IV при различных температурах и освещенности
♦ Встроенная динамическая модель испытаний по стандартам EN50530, Sandia, NB/T32004, CGC/GF004, CGC/GF035 и создание отчетов
♦ Графический интерфейс управления, отображение в реальном времени состояния MPPT фотоэлектрического инвертора
♦ Программирование последовательности динамического списка: 100 шагов x 20 наборов данных
♦ Запись данных и кривых в реальном времени для дальнейшего анализа
♦ Моделирование динамических и статических кривых IV солнечных панелей в тени облаков
♦ Табличный режим поддерживает подгонку кривой IV с помощью 4096 точек
♦ Быстрое создание IV путем установки Voc, Isc, Vmp, Imp по четырехточечному методу
♦ Комплексная защита кривых: OVP, OCP, OPP, OTP
♦ Малый размер: половина стойки 2U для одного канала
♦4,3-дюймовый HD ЖК-дисплей, простой в эксплуатации
♦ Выходы на передней и задней панели, адаптируемые для настольного использования и системной интеграции для различных приложений
♦ Стандартный интерфейс связи LAN, USB, цифровой ввод/вывод, поддержка SCPI

Функции и преимущества

Применение

Тестовое решение — микроинвертор, оптимизатор мощности

Высокая скорость реагирования

Фотоэлектрический симулятор серии IT-N2100 имеет частоту измерения тока до 500 кГц и поддерживает частоту измерения точки максимальной мощности (MPPT) 250 Гц. Его вольт-амперная характеристика (ВАХ) состоит из 4096 точек данных, что близко к реальной выходной мощности фотоэлектрической панели. Реальная выходная мощность фотоэлектрической панели строго соответствует своей ВАХ. При увеличении частоты отслеживания MPPT, если скорость отклика симулятора (источника питания) слишком низкая, он не сможет отслеживать ВАХ, что ставит под сомнение достоверность результатов испытаний. При высокой частоте отслеживания MPPT фотоэлектрического симулятора серии IT-N2100 выходная мощность по-прежнему точно соответствует заданной ВАХ.

Низкий уровень шума выходного тока

Высокий уровень шума основной частоты симулятора фотоэлектрического модуля влияет на точность измерения точки максимальной мощности (MPPT) и тока инвертора. Низкий уровень шума тока и чистый сигнал серии IT-N2100 гарантируют точность испытаний.

5 фотоэлектрических режимов

Серия IT-N2100 имеет 5 встроенных фотоэлектрических режимов. Управление осуществляется с передней панели. Благодаря встроенным моделям вольт-амперных характеристик (ВАХ) для нескольких режимов регулирования, четырёхточечного метода, метода табличного отслеживания точек, фиксированного режима или программирования по списку, она может моделировать выходную вольт-амперную характеристику солнечной батареи, отображать её на большом графическом экране и в режиме реального времени отслеживать состояние MPPT микроинвертора, оптимизатора мощности и других тестируемых устройств. Кроме того, файлы моделей можно импортировать через USB-порт. При необходимости управления несколькими каналами можно использовать удобное программное обеспечение для управления фотоэлектрическими системами.

Симулятор солнечных батарей ITECH серии IT-N2100
Модели: IT-N2133, IT-N2123, IT-N2131, IT-N2121
