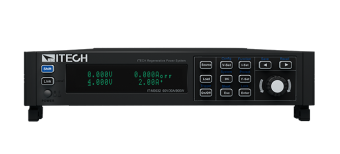

Система рекуперации энергии ITECH IT-M3600

Приложения

Различные испытания на зарядку и разрядку аккумуляторов малой емкости
Электровелосипеды, беговелы, аккумуляторы для дронов, аккумуляторы для подметальных роботов и т. д.

Симулятор аккумулятора, моделирование вольт-амперной характеристики аккумулятора с различными характеристиками
Испытание серводвигателя, беспилотное электромеханическое испытание, испытание интеллектуального счетчика и т. д.

Испытание гражданского маломощного модуля
Испытание двунаправленного DC-DC-модуля, испытание небольшого инверторного модуля

Полупроводниковые ИС, реле, жгуты проводов и другие испытания на старение
Регулятор мощности, интеллектуальный электронный переключатель IPS, испытание автоматического центрального блока управления

Испытание в фотоэлектрической области, моделирование вольт-амперной характеристики небольшой фотоэлектрической
решетки Микроинвертор, испытание фотоэлектрической ИС, испытание фотоэлектрического оптимизатора

Переключение между источником и нагрузкой одной кнопкой

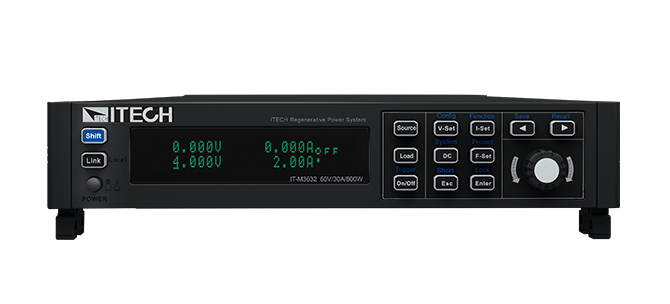

IT-M3600 объединяет два устройства в компактном корпусе высотой 1U (полустойка),  который может использоваться не только как высокопроизводительный двунаправленный  источник постоянного тока, но и как рекуперативная электрическая нагрузка. Устройство  имитирует различные характеристики нагрузки и обеспечивает обратную связь с сетью  без загрязнения окружающей среды, обеспечивая многофункциональность.  Для переключения режимов работы не требуется программное обеспечение и терминальное оборудование.  Переключение одним нажатием кнопки может значительно сэкономить время и пространство.

1U полустойка

IT-M3600 — это всего лишь полурэковый контроллер высотой 1U, но с выходной мощностью до  800 Вт. Помимо высокой плотности мощности, он также отличается высоким разрешением,  точностью и стабильностью. Выходное напряжение достигает  600 В, а выходной ток — до 30 А. Вся серия, включающая 12  моделей с сверхшироким диапазоном выходных напряжений, может широко использоваться в  различных приложениях.

Плавное переключение между источником и нагрузкой

В отличие от традиционных источников питания и нагрузок, переключение  между положительным и отрицательным током может сопровождаться кратковременными  скачками и разрывами. IT-M3600 объединяет двунаправленный  источник питания и рекуперативную нагрузку в одном устройстве. Работая  в режиме источника, он поддерживает высокоскоростное переключение между  режимами источника и потребителя, обеспечивая быстрое, непрерывное и плавное  переключение между положительным  и отрицательным током, что позволяет избежать перенапряжения или перегрузки по току во время испытания. Это  может широко использоваться для различных испытаний накопителей, таких  как аккумуляторы, корпуса аккумуляторов, платы защиты аккумуляторов и т.д.

Высокая эффективность регенерации энергии

Серия IT-M3600 поддерживает рекуперацию энергии как при работе в  режиме источника питания, так и при работе в режиме нагрузки.  Максимальная эффективность рекуперации достигает 90%, что позволяет экономить  электроэнергию и охлаждающую систему, обеспечивая низкий уровень шума  в условиях испытаний.

Функция моделирования батареи

IT-M3600 поддерживает моделирование до 99 ячеек при последовательном и параллельном соединении. Пользователи могут быстро выбрать матрицу аккумулятора , задав напряжение, емкость, сопротивление и уровень заряда на передней панели.
ITECH предоставляет опциональное программное обеспечение для моделирования аккумулятора BSS2000, позволяющее пользователям самостоятельно определять кривую заряда аккумулятора, задавая общие параметры, а также задавать начальную емкость аккумулятора для проверки характеристик тестируемого устройства при различных состояниях аккумулятора. Кроме того, BSS2000 поддерживает импорт матрицы аккумулятора Matlab или CSV-файла с кривыми заряда и разряда аккумулятора для моделирования реальных характеристик заряда и разряда аккумулятора.

Функция проверки батареи

Система рекуперации энергии серии IT-M3600, объединяющая источник питания и рекуперативную электронную нагрузку в одном устройстве, а также имеющая регулируемое выходное сопротивление, способна моделировать зарядные и разрядные характеристики аккумулятора, а также выполнять другие испытания. Система подходит не только для тестирования отдельных элементов, но и для комплексного тестирования комплектов аккумуляторов. Она также может выполнять настройку аккумулятора и обработку данных в различных условиях испытаний, а также строить графики результатов испытаний.

Многоканальное независимое управление, максимум 256 каналов.

Серия IT-M3600 имеет независимую многоканальную конструкцию. Последовательность каналов отображается при объединении в  многоканальную систему питания и электронной нагрузки. Пользователь может управлять каждым блоком независимо с помощью программного обеспечения ПК, подключив интерфейс связи одного блока к ПК. Каждый канал может работать отдельно.  Серия IT-M3600 поддерживает максимум 16*16 каналов. Один стоечный корпус 37U вмещает 64 канала. Пользователь может тестировать тестируемые устройства с различными  диапазонами мощности, используя параллельное подключение, что делает испытания более гибкими, а использование устройства — более эффективным.

Функция множественной защиты

Серия IT-M3600 обладает комплексными функциями защиты, она также может обеспечивать защиту от сбоев OCP, UCP, OVP, OTP, OPP, UCP и защиту от сбоев в сети, функцию хранения неисправностей, функцию защиты от отключения питания и защиту от ненормальных условий срабатывания датчиков. Благодаря уникальной конструкции функции защиты Foldback, она используется для отключения выхода, как только источник питания переключается с помощью CV/CC для защиты тестируемого устройства, чувствительного к перенапряжению и току. Поскольку она может автоматически определять состояние электросети, продукт отключается при внезапном отключении электросети, что может обеспечить надежное подключение к сети и защиту от изолирования. Функция предварительной зарядки может предотвратить перенапряжение постоянного тока нагрузки. Пользователи могут выбрать модуль защиты от обратного подключения для реализации функции защиты от обратного подключения и эффективного подавления скачков напряжения батареи.

Несколько режимов работы

IT-M3600 обеспечивает четыре основных режима работы: CC/CV/CP/CR, в зависимости от режима энергосистемы.
IT-M3600 также обеспечивает четыре составных режима работы: CC+CR/CV+CR/CV+CC/CC+CV+CP+CR, в зависимости от режима нагрузки, что позволяет адаптировать их к требованиям испытаний в различных ситуациях.

Приоритет CC&CV

Серия IT-M3600 продолжает концепцию приоритета постоянного и постоянного напряжения (CC&CV), помогая пользователю решить ряд критических проблем при длительном тестировании. Это упрощает тестирование, особенно в таких областях, как высокоскоростные источники питания или источники питания с ограничением тока. При необходимости тестирования высокоскоростного напряжения пользователи могут выбрать режим приоритета постоянного напряжения (CV) для быстрого нарастания напряжения. Пользователи также могут выбрать режим приоритета постоянного напряжения (CC), чтобы исключить ток перенапряжения, что подходит для тестирования тестируемого устройства в условиях постоянного тока. Это используется в различных областях, таких как тестирование лазеров, тестирование микросхем, тестирование заряда и разряда, а также моделирование переходных процессов в источниках питания в автомобильной электронике и т. д.

Параллельная функция

IT-M3600 поддерживает параллельное подключение нескольких устройств одной модели для достижения более высоких значений тока и мощности. Пользователи могут подключать устройства параллельно в режиме «ведущий-ведомый» в зависимости от требуемых значений тока. Возможно параллельное подключение до 16 устройств.
IT-M3600 сохраняет ту же высокоскоростную измерительную способность, что и один прибор, даже при параллельном подключении нескольких устройств.
