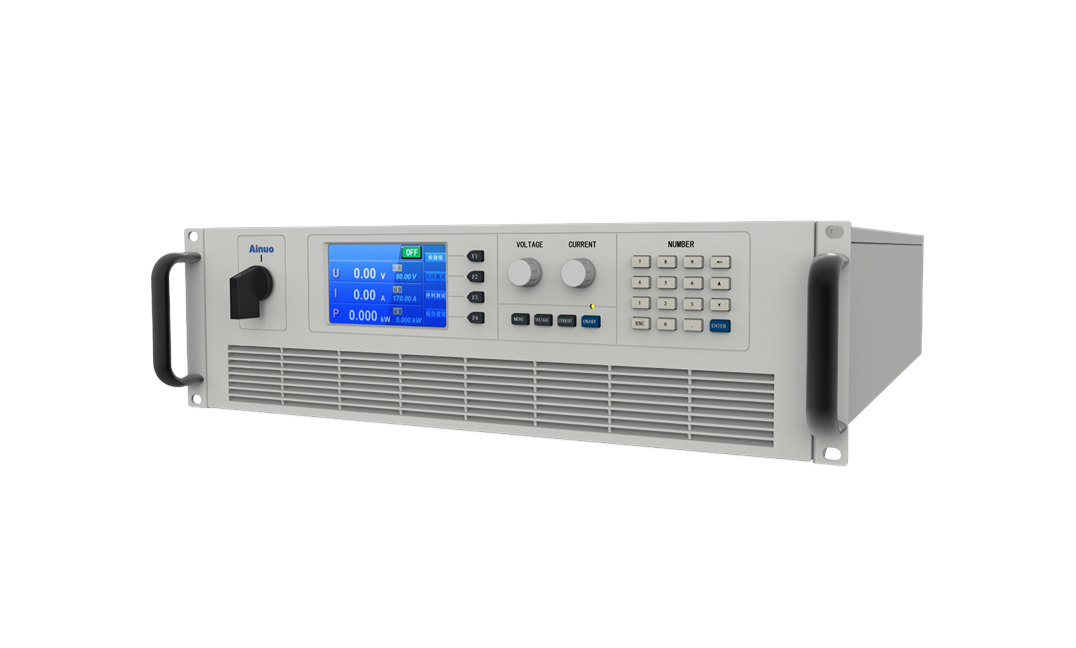

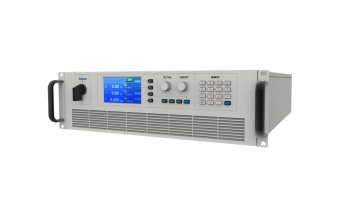

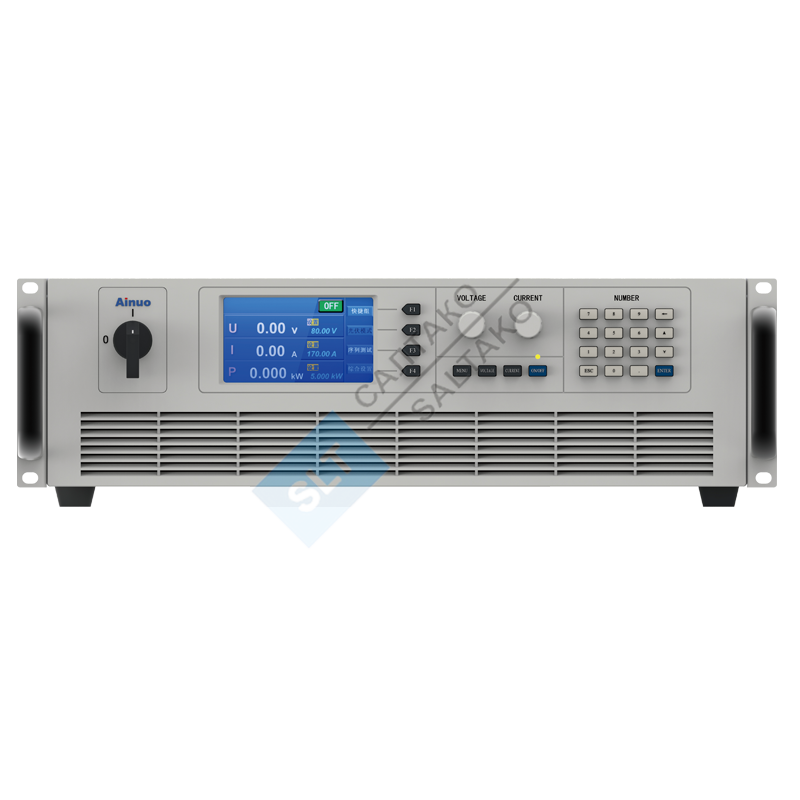

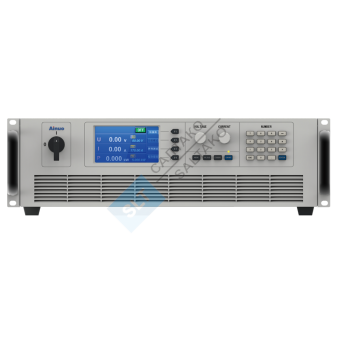

Программируемые источники постоянного тока Ainuo серии AN53

Программируемые источники постоянного тока Ainuo серии AN53

AN53 серия широкодиапазонных программируемых источников постоянного тока использует активную коррекцию коэффициента мощности и высокочастотную технологию инвертора LLC с мягким коммутационным переключением. Они обладают высоким коэффициентом мощности, быстрым динамическим откликом, низким уровнем пульсаций, высокой плотностью мощности и другими преимуществами. Они имеют функциональность постоянного выходного напряжения и мощности, а также низкий уровень шума, высокую эффективность и простое управление.

Серия AN53 расширяет кривую выходной мощности, предоставляя пользователям более широкий выбор напряжения и тока, чем у традиционных источников питания с “матричным” выходным диапазоном. Один источник постоянного тока с фиксированной мощностью может иметь выходной диапазон, который в несколько раз превышает традиционный выходной диапазон источника “матрицы”. Например, модель AN53 с мощностью 1500V/40A/15kW может обеспечивать выходное напряжение 1500V 10A или 375V 40A при мощности 15кВт. В то время как традиционный источник питания с “матричным” выходом имеет указатели мощности 1500V/10A/15kW, а его максимальный ток по-прежнему составляет 10А при напряжении 375V, а мощность всего лишь 3.75кВт.

Серия AN53 имеет функцию моделирования выходных характеристик солнечных батарей, быструю, стабильную и точную возможность моделирования кривой I-V, встроенные стандартные модели SAS, EN50530, Sandia Lab и другие, которые позволяют точно моделировать выходную кривую I-V солнечной батареи. Кроме того, они могут загружать параметры солнечной батареи через ПК-софт или загружать набор данных V& внутрь источника питания для выполнения, поддерживают динамические, затеняющие и другие режимы работы.

Как программируемый источник питания, серия AN53 поддерживает различные интерфейсы связи, соответствует стандарту SCPI и легко понимается и программируется.

Характеристики

● Широкий выходной диапазон, расширение до трехкратного уровня мощности “матричного” источника питания;

● Использование технологии активной коррекции коэффициента мощности, коэффициент мощности на полной нагрузке превышает 0.99;

● Применение высокочастотного инвертора с множеством резонансов LLC, что обеспечивает высокую эффективность до 0.95;

● Оптимальная скорость переходных процессов в отрасли;

● Три режима работы: постоянное напряжение, постоянный ток, постоянная мощность, удовлетворяющие большему числу тестовых требований;

● Мощные программные возможности, гибкие настройки функций.

Технические данные

Модели:

AN5380-120S(F): 80V/120A/1800W
AN5380-170S(F): 80V/170A/30000W
AN5380-170(F): 80V/170A/50000W
AN5380-340(F): 80V/340A/10000W
AN5380-510(F): 80V/510A/15000W
AN53300-15S(F): 300V/15A/1800W
AN53300-30S(F): 300V/30A/3000W
AN53300-50(F): 300V/50A/5000W
AN53300-100(F): 300V/100A/10000W
AN53300-150(F): 300V/150A/15000W
AN53500-40(F): 500V/40A/5000W
AN53500-80(F): 500V/80A/10000W
AN53500-120(F): 500V/120A/15000W
AN53750-20(F): 750V/20A/5000W
AN53750-40(F): 750V/40A/10000W
AN53750-60(F): 750V/60A/15000W
AN531000-40(F): 1000V/40A/10000W
AN531500-40(F): 1500V/40A/15000W
AN532250-20(F): 2250V/20A/15000W
