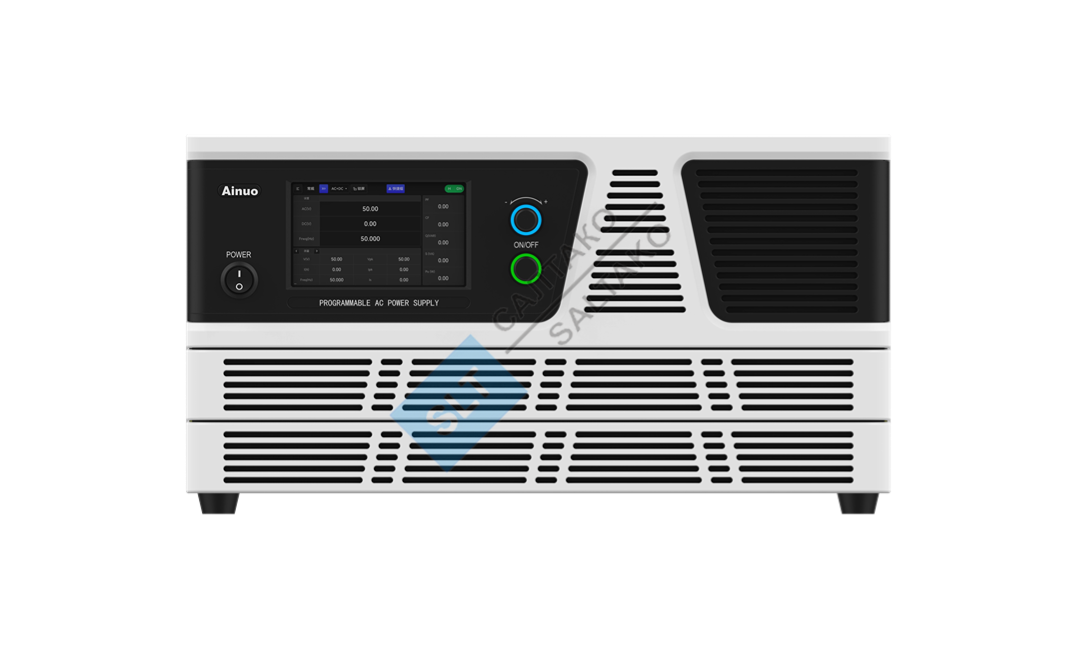

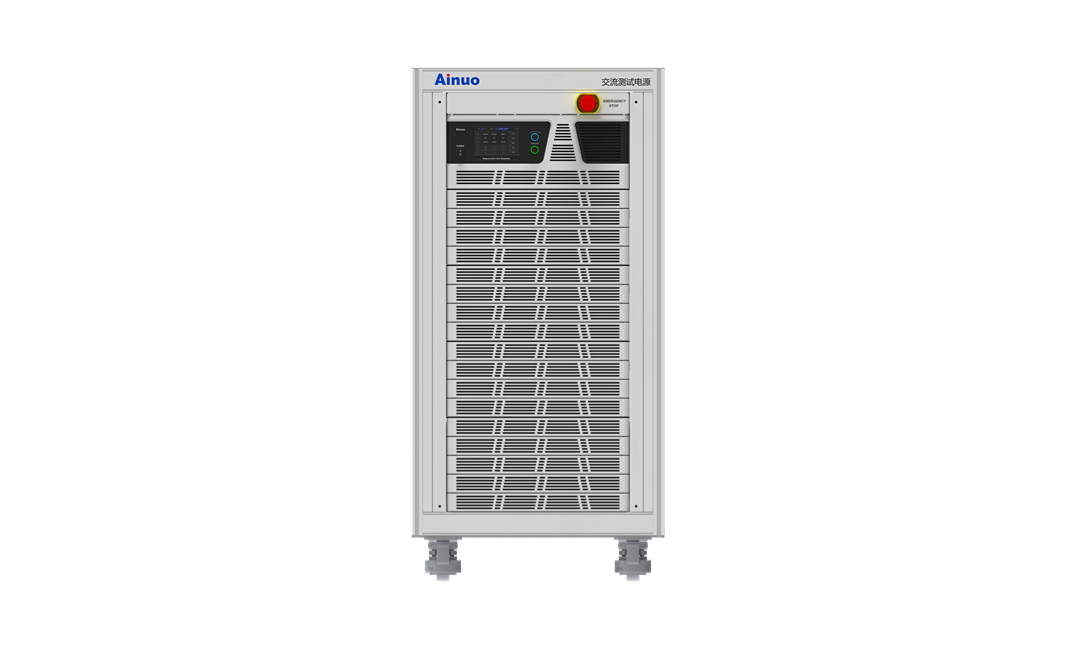

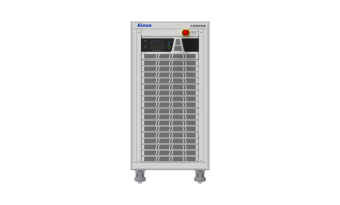

Программируемый источник переменного тока Ainuo серии AN61(F)

Программируемый источник переменного тока Ainuo серии AN61(F)

     Программируемый источник питания переменного тока серии AN61 использует технологию SPWM, технологию цифровой обработки и технологию импульсного источника питания высокой мощности, и может выдавать переменный, постоянный и переменный + постоянный ток, обеспечивая точную входную мощность для нагрузки переменного тока, нагрузки постоянного тока, нагрузки выпрямителя и т. д. Благодаря способности обеспечивать 3-4-кратный пиковый ток, он является лучшим прибором для измерения импульсного тока и может устанавливать углы включения и выключения формы сигнала для тестирования импульсного тока и времени поддержания выходного сигнала. Он также может устанавливать скорость изменения напряжения и частоты для сканирования диапазона характеристик входной мощности для тестируемого объекта. Источник питания может имитировать ненормальный мгновенный подъем, падение, короткое замыкание, джиттер и другие явления в электросети, а также имитировать искажение формы сигнала сетевой мощности посредством функций наложения гармоник или интергармоник. Он также может обеспечивать точное и быстрое измерение параметров мощности и гармоник. Программируемый испытательный источник питания переменного тока серии AN61 отличается превосходным качеством выходной мощности и широко используется в силовой электронике, военной технике, авиационной электронике, испытаниях по стандарту МЭК и других промышленных лабораториях и на производственных линиях.

     Программируемый испытательный источник питания переменного тока серии AN61 обладает мощными программируемыми функциями и может выполнять испытания на устойчивость к помехам в соответствии со стандартами IEC 61000-4-11 (предсертификационные испытания)/-4-13/-4-14/-4-28. Кроме того, благодаря программируемому выходному импедансу, он может использоваться с анализатором мощности для проведения испытаний на ограничение гармонического тока и фликер по стандартам IEC 61000-3-2/-3-3, что делает его лучшим выбором для испытаний по стандарту IEC.

Характеристики продукта

Он оснащен передовой технологией SPWM, технологией цифровой обработки DSP и FPGA, а также технологией высокомощного импульсного источника питания с высокой плотностью мощности.

Выходные режимы включают переменный ток, постоянный ток и переменный ток+постоянный ток.

Обеспечивает программируемое выходное сопротивление для тестов IEC61000-3-3.

Он обеспечивает испытания на изменение напряжения и частоты в соответствии со стандартами IEC61000-4-11, IEC61000-4-14 и IEC61000-4-28.

Он обеспечивает тесты синтеза гармонических и субгармонических сигналов в соответствии с IEC61000-4-13.

Обеспечивает высокий выходной пиковый ток для идеального тестирования импульсного тока.

Он имеет функцию импульсного выхода для испытаний на провалы напряжения и имитации помех в реальных сетях.

Он имеет функцию ступенчатого выхода, а режим ступенчатого тестирования обеспечивает простую функцию автоматического переключения для изменения выходного напряжения, которое изменяется ступенчато, а не постепенно.

Он имеет функцию последовательного вывода для объединения всех настроенных номеров последовательностей в сигнал. Пользователи могут редактировать необходимую последовательность выходного напряжения в соответствии со своими потребностями.

Он обеспечивает внешний аналоговый входной интерфейс сигнала для усиления мощности внешних входных сигналов (доступно только для серий 615 и 618).

Он оснащен ЖК-дисплеем, имеет небольшие размеры и небольшой вес, что соответствует требованиям для установки в стандартный шкаф.

Серии 615 и 618 в стандартной комплектации оснащены интерфейсом связи RS232, а также опциональными интерфейсами связи RS485, GPIB и Ethernet.

Серия 619 в стандартной комплектации оснащена интерфейсами связи RS485 и Ethernet, а также опциональными интерфейсами связи RS232 и GPIB.

Применение продукта

Помехи на входе аналогового источника питания

Благодаря импульсному, пошаговому, последовательностному и другим режимам вывода он может моделировать произвольные формы выходных сигналов в пошаговом или непрерывном режиме, имитируя колебания сетки и помехи для проверки тестируемого устройства.

Тест импульсного тока импульсного источника питания

Благодаря настройке углов пуска и останова, а также обеспечению возможности превышения пикового тока в 3–6 раз за счет выходного сигнала, блок питания серии AN61 является идеальным устройством для тестирования импульсных токов импульсных источников питания.

Нормативный тест IEC

Источник питания может выдавать испытательные напряжения, соответствующие требованиям IEC. Программное обеспечение верхнего уровня также включает в себя процедуру испытаний в соответствии с действующими нормами IEC, что обеспечивает удобство и быструю настройку и использование.

Гармонический и интергармонический синтез (доступно только в сериях 615 и 619)

Возможность наложения от 2 до 40 гармоник и интергармоник для более комплексных тестов гармонического моделирования.

Усиление сигнала произвольной формы (доступно только в сериях 615 и 618)

Испытательный источник питания переменного тока серии AN61 может усиливать любой сигнал через внешний порт. Пользователь может записать реальный сигнал на месте с помощью регистратора формы сигнала и передать его на внешний порт источника питания AN61 для усиления с помощью генератора формы сигнала, тем самым обеспечивая реалистичную имитацию использования реального сигнала на месте для тестирования тестируемого устройства.

Программное обеспечение для управления верхним компьютером

Технические характеристики

Примечания:

# 1. Коэффициент мощности серий AN615(F) и AN618(F) измеряется при резистивной нагрузке на номинальной мощности и номинальном входном напряжении 220 В постоянного тока; коэффициент мощности серии AN619(F) измеряется при резистивной нагрузке на номинальной мощности и номинальном входном напряжении 380 В постоянного тока.

#2. Степень искажения – это результат измерения на номинальной мощности при выходном напряжении 250 В и использовании резистивной нагрузки.

#3. Влияние источника рассчитывается в условиях отсутствия нагрузки в одном из следующих двух случаев: номинальное входное напряжение составляет 380 ВНЛ, а напряжение — 420 ВНЛ.

#4. Влияние нагрузки рассчитывается по результатам выходных измерений при номинальной мощности в следующих условиях: выходное напряжение 250 В, выходное напряжение без нагрузки и резистивная нагрузка.

# 5. Для FS, указанного в параметрах, связанных с напряжением переменного и постоянного тока в таблице параметров, это относится к соответствующим максимальным значениям выходного напряжения переменного и постоянного тока, указанным в диапазоне измерения напряжения соответствующих моделей машин.

# 6. Для FS, указанного в таблице параметров в параметрах, связанных с током, это относится к эффективному значению и пиковому значению максимального измерительного тока, заданного в диапазоне измерения тока соответствующих моделей машин.

# 7. Для FS, указанного в таблице параметров в параметрах, связанных с мощностью, это относится к максимальному измеренному значению мощности соответствующей модели машины.

№ 8. Эффективность серии AN619(F) измеряется при резистивной нагрузке на номинальной мощности, входном напряжении 380 В и выходном напряжении 250 В.

Указанные выше характеристики могут быть изменены без предварительного уведомления. В зависимости от параметров поставленного блока питания.

Модели:

Программируемый источник переменного тока Ainuo серии AN61(F)
