Источник питания переменного тока для имитатора регенеративной сети Ainuo серии ANRGS(F)

Источник питания переменного тока для имитатора регенеративной сети Ainuo серии ANRGS(F)

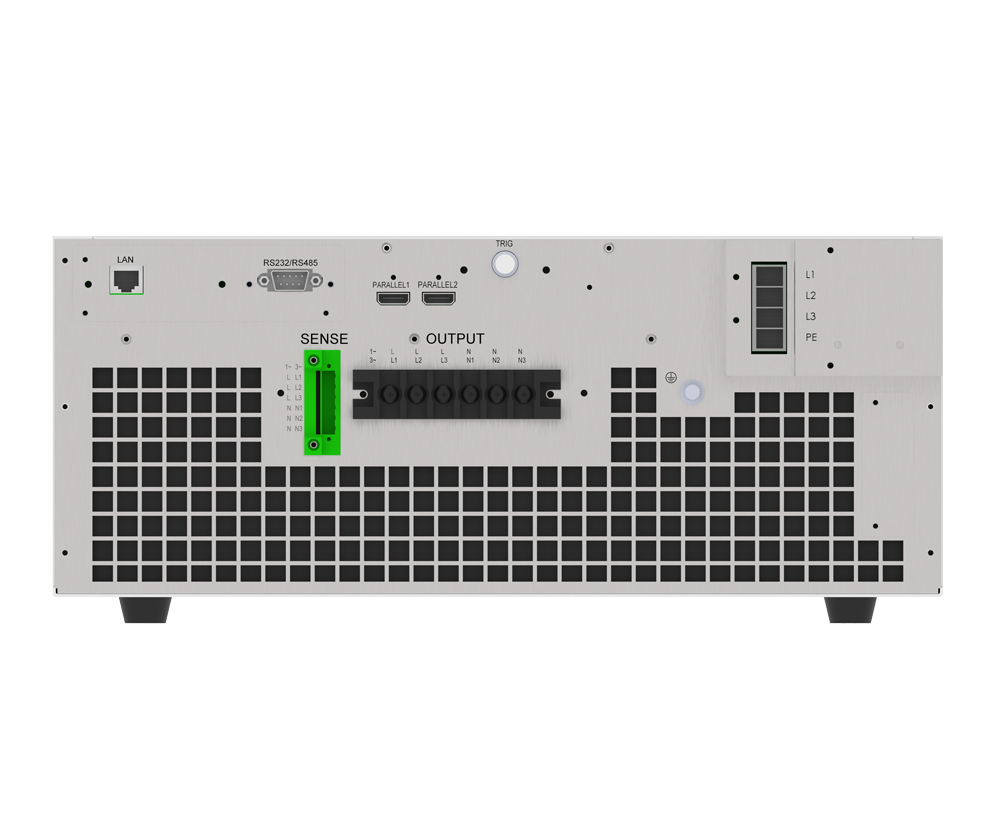

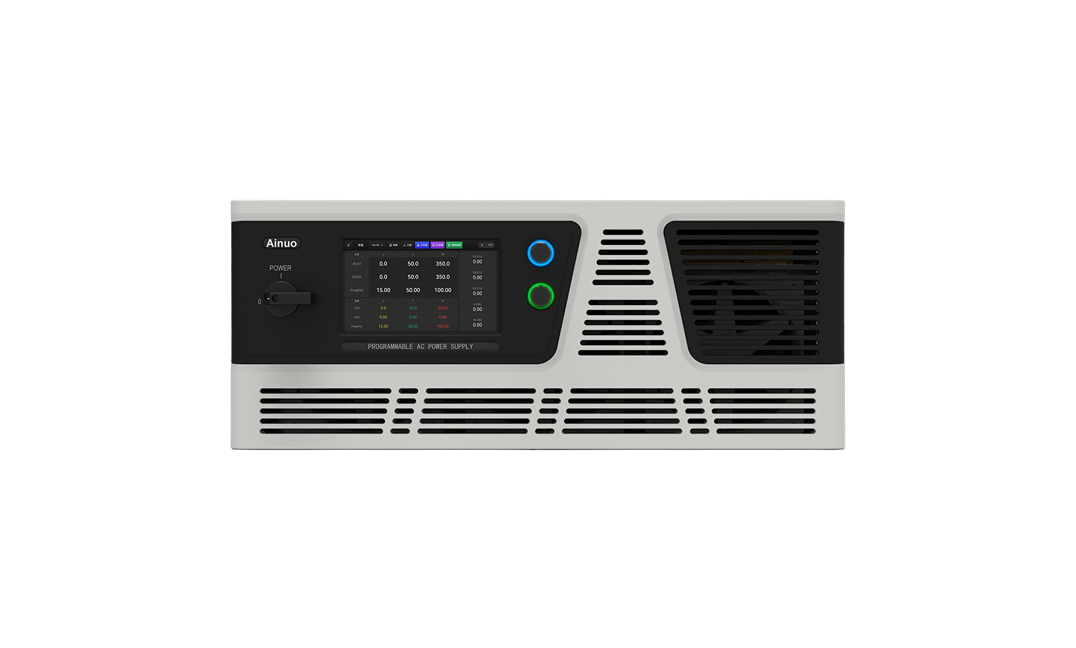

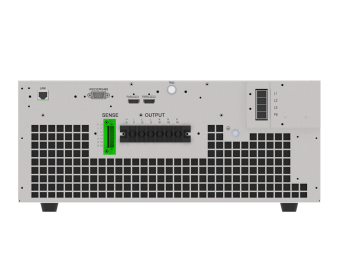

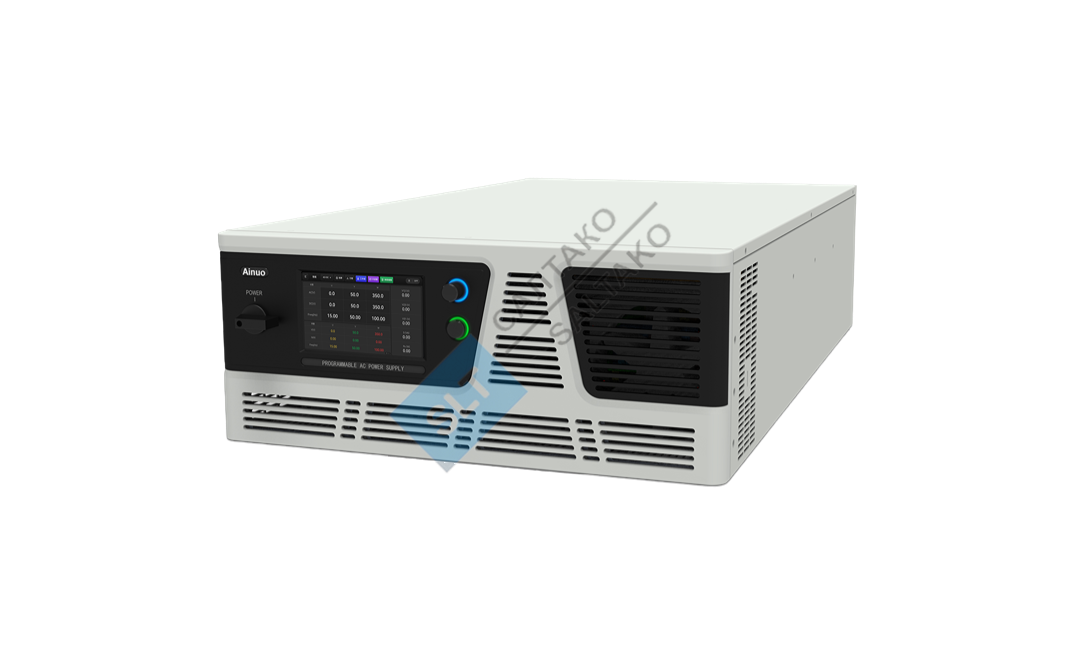

Имитатор рекуперативной сети переменного тока серии ANRGS(F) использует передовую технологию SPWM, технологию цифровой обработки FPGA и технологию высокомощного импульсного источника питания и может выводить переменный, постоянный и переменный+постоянный ток, обеспечивая точный входной сигнал для нагрузки переменного тока, нагрузки постоянного тока, нагрузки выпрямителя и т. д.

Источник питания обеспечивает 100% обратную связь по энергии с сетью, что обеспечивает работу в четырёх квадрантах и ​​значительную экономию энергии, что снижает эксплуатационные расходы. Он позволяет задавать углы включения и выключения формы сигнала для проверки импульсного тока и времени поддержания выходного напряжения. Также он может задавать скорость изменения напряжения и частоты для сканирования диапазона входных характеристик мощности тестируемого объекта.

Источник питания способен имитировать аномальные мгновенные скачки напряжения, короткие замыкания, джиттер и другие явления в электросети. Он также обеспечивает точное и быстрое измерение параметров электропитания. Имитатор рекуперативной сети серии ANRGS(F) использует передовую технологию SPWM, обеспечивающую превосходное качество выходной мощности, и широко применяется в лабораториях и на производственных линиях в фотоэлектрической энергетике, автомобилях на новых источниках энергии и других отраслях.

Характеристики продукта

Применение продукта

Режим выхода AC+DC: AC, DC и AC+DC

Начальный и конечный угол: в обычном режиме начальный и конечный углы формы сигнала могут быть установлены для облегчения испытаний на импульсный ток.

Возможность настройки формы выходного сигнала: можно независимо настроить форму трехфазного выходного сигнала, выбрав синусоидальную волну, прямоугольную волну, треугольную волну, усеченную синусоидальную волну, 30 наборов встроенных форм сигналов и 6 наборов пользовательских форм сигналов.

Режим последовательности: имеет универсальные программируемые настройки, позволяющие независимо настраивать каждую фазу переменного и постоянного напряжения, частоту, фазу, форму сигнала и время в соответствии с пошаговыми настройками. Можно задать фазу запуска и количество циклов, а также отдельно настроить параметры трёхфазных выходов. Можно выполнить любой тест на скачкообразное изменение/пересечение фаз. Широкий выбор комбинаций последовательностей с высокой степенью свободы в настройке параметров. Задавая различные параметры комбинированной последовательности, можно выполнять тесты на пересечение высокого и низкого напряжения. Минимальное время программирования составляет 1 мс, что позволяет выполнить тест остановки за 1 мс. Каждая последовательность в каждой фазе может независимо устанавливать одну из 6 форм сигнала.

Импульсный режим: периодически меняет состояние выходного сигнала, при этом выходная мощность циклически меняется между обычным напряжением питания и импульсным напряжением. Каждая фаза переменного и постоянного напряжения, частота, угол, форма сигнала, время и т. д. могут быть установлены независимо.

Пошаговый режим: также известный как режим лестничного типа, в котором выходное напряжение постепенно увеличивается или уменьшается в соответствии с заданным шагом от начального значения. Начальное значение и величину изменения напряжения переменного и постоянного тока, а также частоты каждой фазы можно задать независимо. Угол, форма сигнала, количество и длительность шагов для каждой фазы также можно задать независимо.

Гармонический синтез: источник питания имеет функцию редактирования гармоник (от 2 до 50 раз), и к стандартной синусоиде можно добавлять различные гармонические составляющие. Он имеет 3 набора групп хранения процентных гармоник и 3 набора групп хранения амплитудных гармоник с возможностью быстрого вызова. Основное напряжение, гармонический состав, угол и т. д. каждой фазы могут быть установлены независимо. В процентном режиме можно задать содержание и угол каждой гармоники, с долей одной гармоники до 30%, без ограничений на общий гармонический состав и количество наложений гармоник. В амплитудном режиме можно задать конкретные значения напряжения для гармонических составляющих без какой-либо процентной зависимости от основного напряжения.

Синтез интергармоник: блок питания имеет функцию редактирования интергармоник, позволяющую добавлять интергармонические составляющие к стандартной синусоиде. Можно настроить угол запуска интергармоник, начальные и конечные частоты, содержание и время сканирования. Диапазон частот интергармоник составляет 16–3000 Гц.

Технические характеристики

Примечания:

*1. Коэффициент мощности — это результат измерения при входном номинальном напряжении 380 В и выходе с использованием резистивной нагрузки при номинальной мощности;

*2. Искажения измеряются при выходном напряжении 250 В с резистивной нагрузкой при номинальной мощности.

*3. Влияние источника рассчитывается путем измерения выходного напряжения без нагрузки в двух случаях входного номинального напряжения 380 ВНЛ и напряжения 420 ВНЛ;

*4. Рассчитаны результаты измерения влияния нагрузки на выходное напряжение при напряжении 250 В, измерении выходного напряжения без нагрузки и использовании резистивных нагрузок при номинальной выходной мощности;

*5. Значения полного выходного напряжения, указанные в таблице параметров вместе с параметрами, связанными с напряжением переменного и постоянного тока, относятся к соответствующим значениям максимального выходного напряжения переменного и постоянного тока, заданным диапазоном измерения напряжения соответствующей модели машины;

*6. FS в таблице параметров, которая отображается в таблице параметров с параметрами, связанными с током, относится к максимальному измеренному значению тока RMS и пиковому значению, заданному диапазоном измерения тока соответствующей модели машины;

*7. Полное значение параметров, связанных с мощностью, в таблице параметров относится к максимальному измеренному значению мощности соответствующей модели;

*8. КПД определяется при входном напряжении 380 В постоянного тока и выходном напряжении 250 В с использованием резистивной нагрузки в результатах измерения номинальной мощности.

Указанные выше параметры и технические характеристики могут быть изменены без предварительного уведомления в зависимости от параметров поставленного источника питания.

Модели:

ANRGS003S-350(F) 3KVA Single-phase 0~350.00V 30.000~100.000Hz -495.00~495.00V 35A 432×175×700
ANRGS005S-350(F) 5KVA Single-phase 0~350.00V 30.000~100.000Hz 495.00~495.00V 35A 432×175×700
ANRGS006S-350(F) 6KVA Single-phase 0~350.00V 30.000~100.000Hz -495.00~495.00V 35A 432×175×700
ANRGS010S-350(F) 10KVA Single-phase 0~350.00V 30.000~100.000Hz 495.00~495.00V 60A 432×175×735
ANRGS012S-350(F) 12KVA Single-phase 0~350.00V 30.000~100.000Hz -495.00~495.00V 70A 432×175×700
ANRGS015S-350(F) 15KVA Single-phase 0~350.00V 30.000~100.000Hz -495.00~495.00V 70A 432×175×700
ANRGS020S-350(F) 20KVA Single-phase 0~350.00V ~100.000Hа -495.00~495.00 120A 432×175×735
ANRGS006A-350(F) 6KVA Three-phase & single-phase 0~350.00V 30.000~100.000Hz -495.00~495.00V 432×175×700
ANRGS009A-350(F) 9KVA Three-phase & single-phase 0~350.00V 30.000~100.000Hz -495.00~495.00V 35A 432×175×700
ANRGS012A-350(F) 12KVA Three-phase & single-phase 0~350.00V 30.000~100.000Hz 495.00~495.00V 35A 432×175×700
ANRGS015A-350(F) 15KVA Three-phase & single-phase 0~350.00V 30.000~100.000Hz 495.00~495.00V 35A 432×175×700
ANRGS018A-350(F) 18kVA Three-phase & single-phase 0-350.00v 30.000 -100.000Hz -495.00~495.00V 432×175×700
ANRGS020A-350(F) 20KVA Three-phase & single-phase 350.00V 30.000~100.000Hz -495.00~495.00 432×175×735
ANRGS025A-350(F) 25KVA Three-phase & single-phase 0~350.00V 30.000~100.000Hz 495.00~495.00V 60A 432×175×735
ANRGS030A-350(F) 30KVA Three-phase & single-phase 0~350.00V 30.000~100.000Hz -495.00~495.00V 432×175×735
ANRGS050B-350(F) 50KVA Three-phase & single-phase 0~350.00V 30,000~100,000Hz 495.00~495.00V 120A 600×1230×1000
ANRGS060B-350(F) 60KVA Three-phase & single-phase 0~350.00V 30.000~100.000Hz 495.00~495.00V 120A 600×1230×1000
NRGS075B-350(F) 75KVA Three-phase & single-phase 0~350.00V 30.000~100.000Hz 495.00~495.00V 600×1230×1000
ANRGS090B-350(F) 90KVA Three-phase & single-phase 350.00V 30.000~100.000Hz 5.00~495.00v 600×1230×1000
ANRGS100B-350(F) 100KVA Three-phase & single-phase 0~350.00 30.000~100.000Hz 495.00~495.00V 240A 00×1230×1000
ANRGS120B-350(F 120KVA Three-phase & single-phase 0~350.00V 30.000~100.000Hz 495.00~495.00V 240A 230×1000
