     Источник питания переменного тока для двунаправленного имитатора сети серии ANBGS(F) специально разработан для новых энергетических отраслей, таких как фотоэлектрическая и ветроэнергетика, и подходит для тестирования и проверки солнечных инверторов. Испытательное оборудование солнечных инверторов (имитатор двунаправленной сети) имеет функцию сети с рекуперацией энергии и может работать в четырех квадрантах, экономя энергию при низких эксплуатационных расходах; технология цифрового управления ПЛИС используется для интеллектуального процесса тестирования инверторов; с синусоидальным выходом и многогармоническим суперпозиционным выходом, однофазным, двухфазным или трехфазным высоким/низким (нулевым) напряжением Ride-Through (H/LVRT), который может имитировать различные ненормальные состояния электросети и совместно проводить тестирование защиты от повышенного/пониженного напряжения, повышенной/пониженной частоты, дисбаланса и защиты от изолирования, отвечая требованиям испытаний в соответствующих нормативных актах.


Характеристики продукта

·  Цифровое управление ПЛИС, интеллектуальный процесс тестирования инвертора;

· С функцией сети рекуперативного типа, работающей в четырех квадрантах

·  Коррекция коэффициента входной мощности;

·  Высокопроизводительный контроль высокого/низкого (нулевого) напряжения (H/LVRT), ступенчатость, провал, мерцание и другие тестовые функции, тест контроля в течение 1 мс;

·  Сложное программирование для настройки напряжения/частоты, простое тестирование на повышенное/пониженное напряжение и повышенную/пониженную частоту;

·  Трехфазный несимметрия, регулируемые трехфазное напряжение и разность фаз отдельно, или непосредственная настройка трехфазного несимметрии;

·  Выход 2-50-й гармоники и интергармоники;

·  Испытание в соответствии с NBT 32004-2018, IEC 61000-4-11/13/14/28 и другими стандартами и правилами;

·  Комплексные измерения: напряжение, ток, пиковый ток, частота, активная мощность, полная мощность, коэффициент мощности, пик-фактор напряжения;

·  Онлайн-мониторинг: мониторинг температуры IGBT, температуры трансформатора, скорости вентилятора, входного напряжения и других параметров в состоянии выхода;

·  Регистраторы рабочих данных: ведут запись состояния электропитания и кодов тревог автоматически при срабатывании сигнализации, экономят время на обслуживание;

·  Блокировка ключа, удобная конструкция, автоматическая блокировка без использования в течение 5 минут для предотвращения ошибок при эксплуатации;

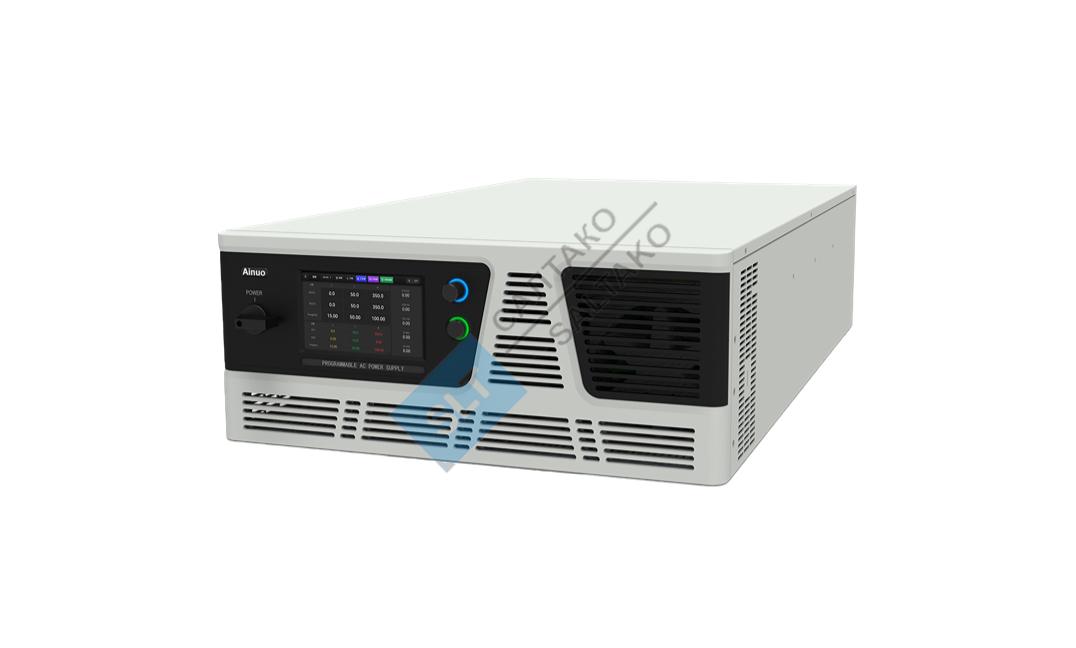

·  Комбинированный шкаф для шасси, 8-дюймовый цветной ЖК-дисплей;

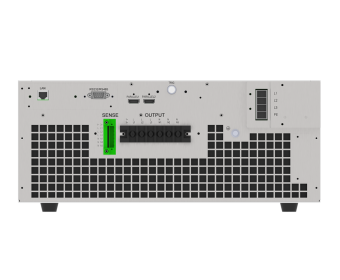

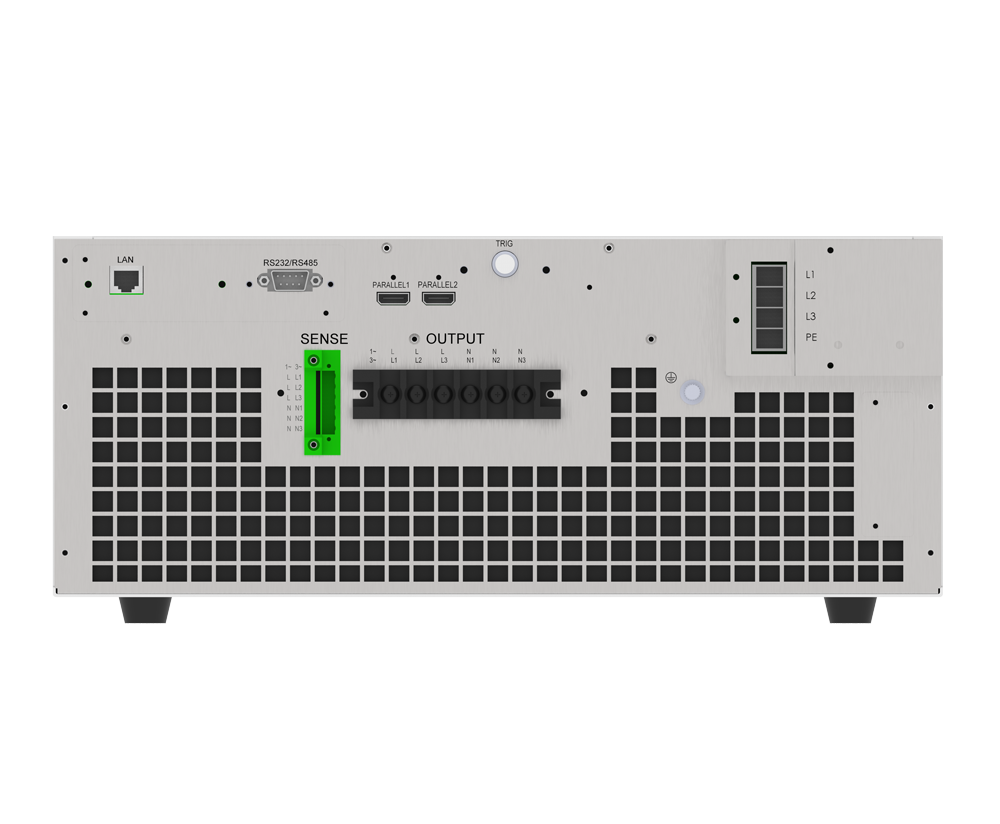

·  Стандартный интерфейс RS485, Ethernet, интерфейс синхронного сигнала, дополнительный интерфейс RS232/GPIB.

Применение продукта

·  HVRT/LVRT:  программируемый режим вывода для фотоэлектрической промышленности, имитирующий процесс проседания и восстановления напряжения сети и способный имитировать несколько режимов, таких как прохождение нулевого напряжения (ZVRT), прохождение низкого напряжения (LVRT), прохождение высокого напряжения (HVRT) и комбинированный HVRT/LVRT и т. д., а также можно задать напряжение, время удержания, угол прохождения, напряжение восстановления и т. д.

·  Несимметрия:  индивидуальная настройка фаз и напряжений U/V/W, прямая настройка несимметрии.

·  Провал:  режим вывода, имитирующий кратковременные изменения напряжения, тест на поддержание нулевого напряжения в течение 1 мс.

·  Программирование:  общие программируемые настройки, напряжение/частота/фаза преобразуются путем пошаговой настройки, настройка фазы запуска и времени цикла, отдельная настройка параметров для трехфазного выхода, тест на провал/провал в любой фазе.

·  Гармоника:  Редактирование гармоник (2–50-я), наложение различных гармоник разных порядков на стандартную синусоиду, настройка составляющей и угла каждой гармоники. Отдельная гармоника может достигать 30%, неограниченное общее содержание гармоник и количество гармонических суперпозиций. 50 наборов групп хранения гармоник для быстрого вызова.

·  Интергармоники:  редактирование интергармоник, наложение интергармоник на стандартные синусоиды, настройка угла срабатывания интергармоник, частоты, компонента и времени сканирования; частота интергармоник: 16–2500 Гц.

·  Мерцание:  Моделирование характеристик мерцания электросети для проведения теста на адаптируемость тестируемого устройства к мерцанию.

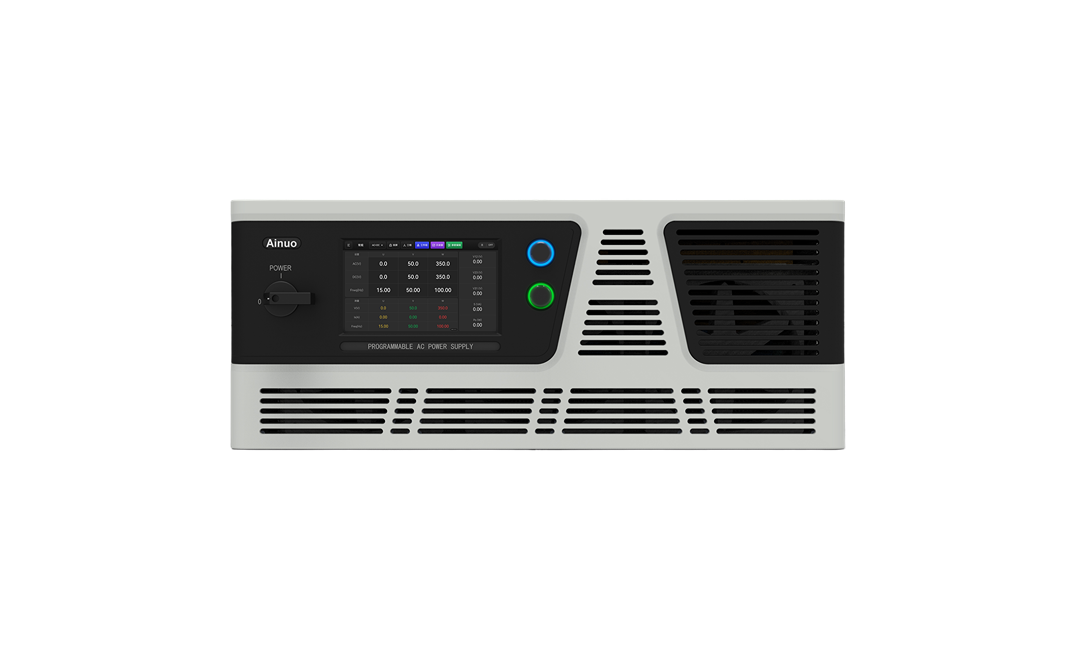

Большой цветной ЖК-дисплей, цифровой ввод, управление с помощью ручки

программное обеспечение для управления ПК

Технические характеристики

Модели:

ANBGS015TL(F)
ANBGS030TL(F)
ANBGS045TL(F)
ANBGS060TL(F)
ANBGS090TL(F)
ANBGS120TL(F)
ANBGS150TL(F)
ANBGS150TH(F)
ANBGS200TL(F)
ANBGS200TH(F)
ANBGS300TL(F)
ANBGS300TH(F)
ANBGS400TL(F)
ANBGS400TH(F)
ANBGS500TL(F)
ANBGS500TH(F)
ANBGS600TL(F)
ANBGS600TH(F)
ANBGS800TL(F)
ANBGS800TH(F)
ANBGS1000TL(F)
ANBGS1000TH(F)
ANBGS1200TL(F)
ANBGS1200TH(F)
ANBGS1500TL(F)
ANBGS1500TH(F)
ANBGS2000TL(F)
ANBGS2000TH(F)
