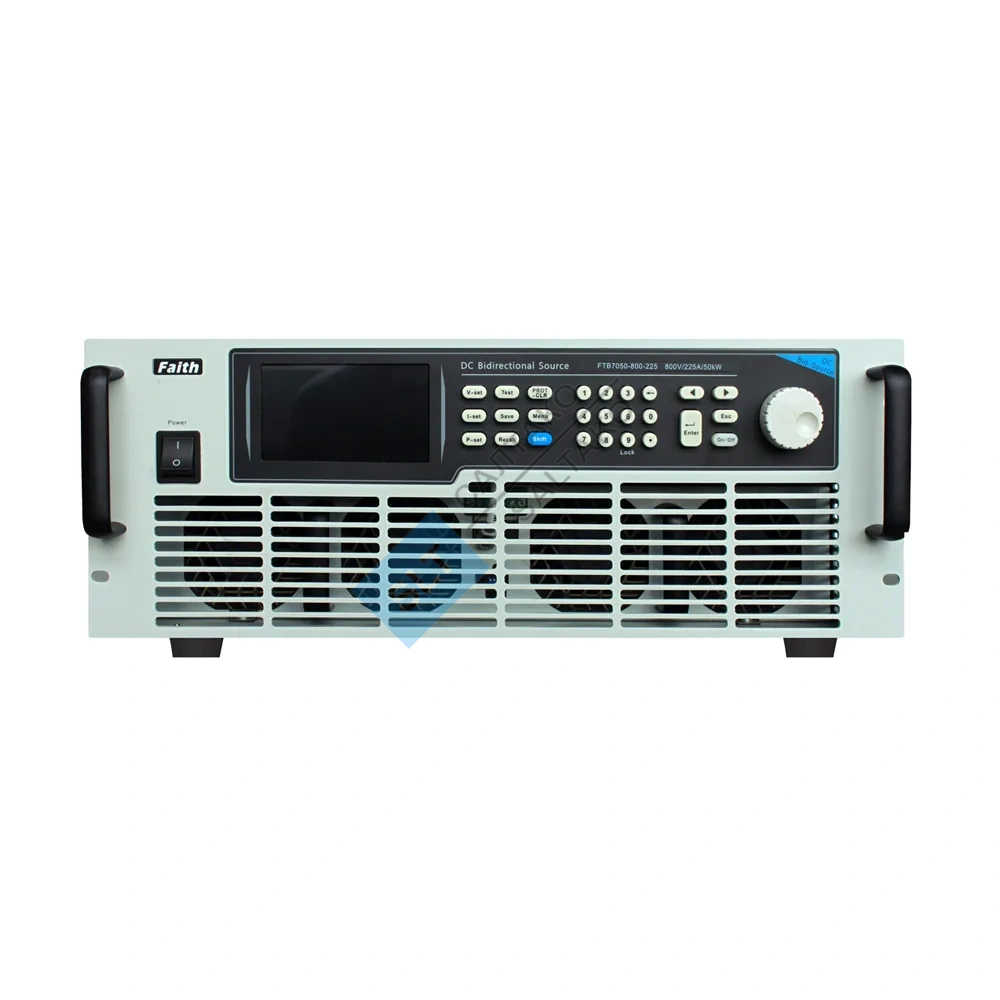

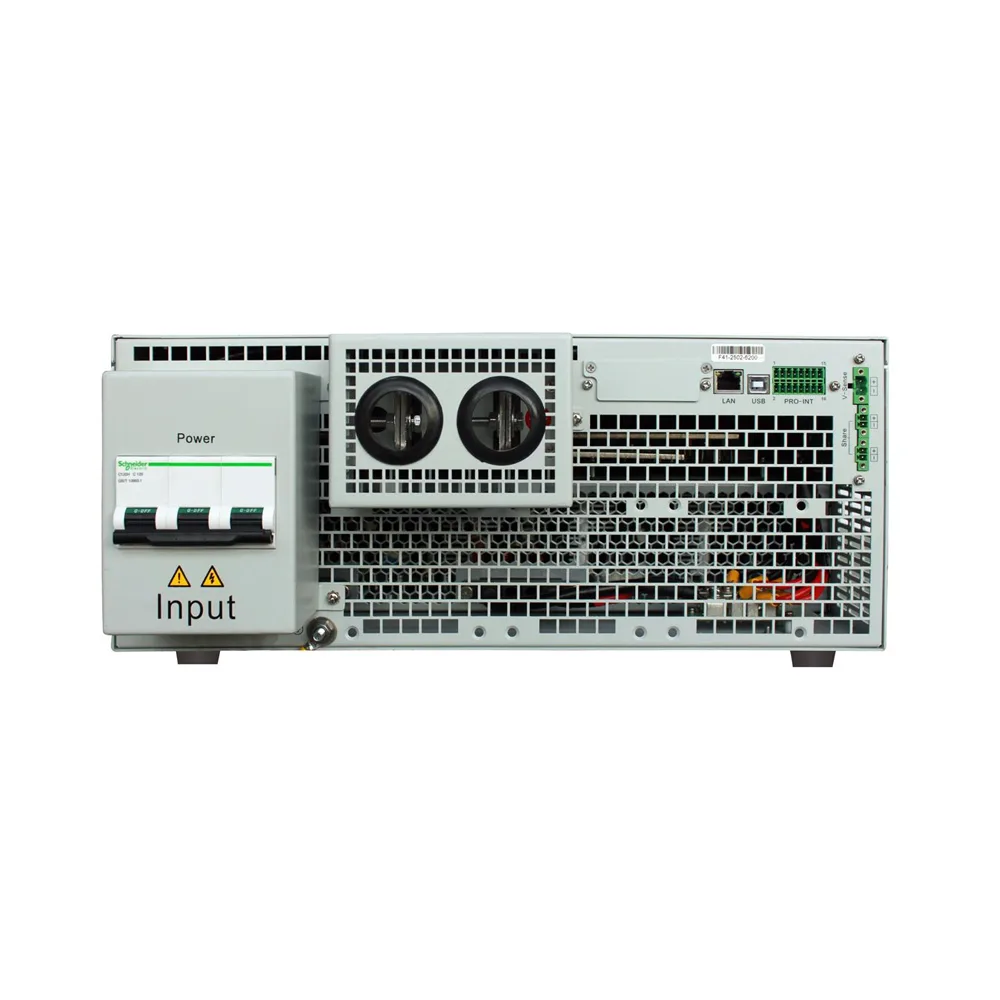

Двунаправленный источник постоянного тока FaithTech серии FTB7000

Двунаправленный источник постоянного тока FaithTech серии FTB7000

     Серия FTB7000 — это широкодиапазонный, мощный двунаправленный программируемый источник постоянного тока, сочетающий в себе функции источника постоянного тока и рекуперативной нагрузки. Он может не только выполнять функцию источника, но и выступать в роли рекуперативной нагрузки, возвращая поглощенную энергию в сеть, обеспечивая двусторонний поток энергии.

Описание

•  Ассортимент отдельных устройств:
•  Напряжение: 0 - 2250 В
•  Ток: 0 - ±2880А
•  Мощность: 0 - ±300 кВт;
•  Мощность расширения двух блоков Master-slave может достигать 3 МВт;
•  Точность напряжения: 0,05% + 0,05% полной шкалы;
•  Точность тока: 0,1% + 0,2% полной шкалы;
•  Коэффициент мощности: 0,99, общий КПД более 93%;
•  Функция обратной связи по нагрузке, эффективность обратной связи до 95%;
•  Двунаправленная передача энергии, плавное переключение между квадрантами;
•  Автоматическая компенсация потерь на линии;
•  Возможность поддержания постоянного напряжения, постоянного тока, постоянной мощности и постоянного сопротивления;
•  Режим приоритета CV/CC;
•  Возможность установки наклона напряжения/тока;
•  Возможность функций плавного нарастания и спада выходного напряжения;
•  Возможность зарядки и разрядки;
•  Возможность использования функций последовательности и формы сигнала, позволяющих реализовывать сложные формы сигналов напряжения и тока, такие как формы сигналов испытательного напряжения автомобильной электроники и определяемые пользователем формы сигналов;
•  Функция симулятора батареи (опционально);
•  Стандартная комплектация программным обеспечением «Feishu Power Supply Product Demonstration Platform» с базовой функцией моделирования солнечных фотоэлектрических элементов;
•  Опционально может быть оснащено «Программным обеспечением для моделирования матрицы солнечных фотоэлектрических систем Feishatek» (опционально);
•  Комплексные функции защиты от перенапряжения, перегрузки по току, перегрузки по мощности, перегрева, пониженного напряжения, сбоя питания и т. д.;
•  Высоковольтная изоляция цифровых, аналоговых, интерфейсов мониторинга и управления;
•  Оснащен различными интерфейсами связи: LAN, USB;
•  Опционально RS485, CAN или GPIB;
•  Протоколы связи поддерживают протоколы SCPI, MODBUS, CAN-OPEN (опционально);
•  Предоставить руководство по программированию связи, пакет разработки SDK и демонстрационный управляющий компьютер;
•  5-дюймовый сенсорный ЖК-экран, интерфейс меню на китайском, английском и упрощенном китайском языках;
•  Интеллектуальное управление вентилятором;
•  Высокая плотность мощности 4U/50 кВт, стандартная конструкция для монтажа в 19-дюймовую стойку.

Технические характеристики

Voltage	Model	Current	Power	Size	Voltage	Model	Current	Power	Size
500V	FTB7050-500-360	360A	50kW	4U	800V	FTB7050-800-225	225A	50kW	4U
	FTB7100-500-720	720A	100kW	8U		FTB7100-800-450	450A	100kW	8U
	FTB7150-500-1080	1080A	150kW	22U		FTB7150-800-675	675A	150kW	22U
	FTB7200-500-1440	1440A	200kW	22U		FTB7200-800-900	900A	200kW	22U
	FTB7250-500-1800	1800A	250kW	28U		FTB7250-800-1125	1125A	250kW	28U
	FTB7300-500-2160	2160A	300kW	28U		FTB7300-800-1350	1350A	300kW	28U
Voltage	Model	Current	Power	Size	Voltage	Model	Current	Power	Size
1000V	FTB7100-1000-360	360A	100kW	8U	1500V	FTB7100-1500-225	225A	100kW	8U
	FTB7200-1000-720	700A	200kW	22U		FTB7200-1500-450	450A	200kW	22U
	FTB7300-1000-1080	1080A	300kW	28U		FTB7300-1500-675	675A	300kW	28U
Voltage	Model	Current	Power	Size	Voltage	Model	Current	Power	Size
2250V	FTB7150-2250-225	225A	150kW	22U	/	/	/	/	/
	FTB7300-2250-450	450A	300kW	28U		/	/	/	/

Области применения

Энергетическое тестирование:	Преобразователь энергии (PCS) Производство микросетевого оборудования Производство и разработка инверторов Солнечные батареи, ветроэнергетика
Испытания производства автомобилей:	Автомобильный мотор Автомобильная электроника Двунаправленный DC/DC-преобразователь
Другие тесты：	Силовые полупроводниковые компоненты Разработка серверных блоков питания, ИБП Авионное оборудование Бытовая электроника

Режим рекуперативной нагрузки

Изделия серии FTB7000 оснащены функцией рекуперации нагрузки, которая позволяет возвращать энергию тестируемого оборудования в заводскую сеть для непосредственного использования, а не рассеивать её в виде тепла. Эффективность преобразования энергии этой системы достигает 93%. Это не только значительно снижает расходы на электроэнергию для пользователей, но и позволяет отказаться от использования кондиционеров и других систем охлаждения, тем самым снижая уровень шума.

Кроме того, при работе в качестве рекуперативной нагрузки он имеет четыре основных режима работы: постоянный ток, постоянное напряжение, постоянная мощность и постоянное сопротивление, что может удовлетворить широкому спектру требований к испытаниям.

Двойной квадрант, широкий диапазон

Устройства серии FTB7000 характеризуются двухквадрантным режимом работы, что позволяет им работать как в качестве источника постоянного тока для выработки энергии, так и в качестве нагрузки обратной связи для её поглощения. Кроме того, FTB7000 обладает широким рабочим диапазоном, который более чем в три раза шире выходного диапазона. Один источник питания может обеспечить несколько применений, что позволяет пользователям экономить средства.

Бесперебойное переключение двунаправленного тока

Функция автоматической нагрузки источника питания FTB7000 обеспечивает быстрое и плавное автоматическое переключение. При коммутации положительного и отрицательного тока традиционных источников постоянного тока и нагрузок происходит кратковременный скачок тока при 0 А, что приводит к прерывистому изменению полярности тока. FTB7000 не только работает в двух квадрантах, но и обладает высокой скоростью переключения тока, что обеспечивает плавное подключение при коммутации положительного и отрицательного тока, эффективно предотвращая выбросы напряжения или тока. Он широко используется для тестирования двигателей, аккумуляторных батарей, систем управления батареями (BMS) и систем накопления энергии.

Высокая плотность мощности 3U/18 кВт

Серия FTB7000 обеспечивает высокую плотность мощности (4U/50 кВт), демонстрируя точную выходную мощность, быстрое реагирование и низкий уровень пульсаций. Благодаря диапазону напряжения от 500 до 2250 В и току от 225 до 2880 А, она подходит для всех этапов тестирования и проверки, от проектирования до производства продукции.

Графический сенсорный дизайн экрана

Серия FTB7000 предлагает широкий спектр методов и функций управления, позволяя пользователям выполнять удобные и эффективные операции с помощью 5-дюймового сенсорного экрана, клавиатуры и ручек. Простой и интуитивно понятный интерфейс позволяет непосредственно отображать настройки и результаты измерений различных параметров, а также отображать формы сигналов и выполнять другие функции. Интерфейс доступен на китайском и английском (традиционном) языках, а удобные настройки отвечают различным потребностям пользователей.

Функции последовательности и формы волны

FTB7000 предоставляет пользователям функцию редактирования последовательностей, которая может обрабатывать отключения электроэнергии, внезапные падения напряжения и имитировать другие изменения напряжения и тока. Всего доступно 10 файлов последовательностей, каждый из которых состоит из 100 шагов. Поддерживает циклы и связывание, что делает его удобным для генерации сложных сигналов.

Тест зарядки/разрядки аккумулятора

Серия FTB7000 отличается уникальной двунаправленной конструкцией и включает в себя функции тестирования заряда/разряда. Она подходит для проведения тестов заряда/разряда различных аккумуляторов и накопителей энергии.

Приоритет CC/CV

Подключение выходной мощности к индуктивной или емкостной нагрузке может вызвать определённый выброс выходного тока или напряжения. В лёгких случаях это приведёт к срабатыванию защиты тестируемого оборудования, а в тяжёлых — непосредственно к его повреждению. Серия FTB7000 оснащена функцией приоритета выходного напряжения (CV) и постоянного тока (CC), которая эффективно подавляет выброс выходного тока и связанные с ним последствия.

Приоритет CV (быстрое установление напряжения, превышение тока)

Приоритет CC (установление высокоскоростного тока, превышение напряжения)

Функция работы двух компьютеров в режиме «ведущий-ведомый»

Блоки питания серии FTB7000 поддерживают режим «ведущий-ведомый» с двумя компьютерами, поддерживая параллельную работу до 10 блоков питания одной модели, что позволяет значительно увеличить мощность. При параллельной работе ведущий блок автоматически объединяет и отображает параметры, а ведомый блок автоматически копирует настройки ведущего блока для автоматического распределения тока.

Функция моделирования массива фотоэлектрических ячеек

Серия FTB7000 поставляется с полнофункциональной демонстрационной платформой Fees Power, которая включает в себя базовые функции фотоэлектрических систем и позволяет тестировать фотоэлектрические инверторы. В сочетании с демонстрационной платформой с главным компьютером она расширяет возможности тестирования, такие как динамическое измерение MPPT, анализ типичных погодных данных, настраиваемые кривые изменения освещенности/температуры и т. д. Для более сложных функций тестирования фотоэлектрических систем можно дополнительно выбрать программное обеспечение FeesTek Solar Photovoltaic Matrix Simulation.

Программное обеспечение для моделирования солнечных фотоэлектрических матриц (опционально)

Программное обеспечение Faithtech для моделирования фотоэлектрических матриц (PIN) – это программное обеспечение для тестирования фотоэлектрических систем, предназначенное для серии источников питания Faithtech. Оно отличается простым и интуитивно понятным графическим интерфейсом, предоставляя пользователям интуитивно понятный и удобный человеко-машинный интерфейс. Пользователи могут легко использовать программное обеспечение для вывода, измерения и отображения состояния отслеживания максимальной мощности и значений фотоэлектрического инвертора в режиме реального времени. Программное обеспечение включает в себя 5 типов нормативных программ тестирования, таких как EN50530 и Sandia, которые могут моделировать последовательное и параллельное тестирование солнечных панелей при различных параметрах, а также испытания, такие как затенение облаком; оно позволяет пользователям удобно тестировать статическую и динамическую эффективность MPPT фотоэлектрического инвертора.

Функция имитации батареи (опционально)

Программное обеспечение Faithtech Battery Simulator предназначено для моделирования двунаправленных источников постоянного тока серии FTB7000. Оно обеспечивает удобную настройку параметров моделирования аккумулятора, точный сбор данных испытаний в режиме реального времени и наглядное отображение динамических сигналов.

Программное обеспечение предоставляет широкий выбор кривых аккумулятора и моделей. Пользователи могут быстро выбрать подходящую модель в зависимости от типа тестируемого аккумулятора и настроить различные параметры в соответствии с фактическими характеристиками аккумулятора. Интуитивно понятный графический интерфейс и дизайн рабочего окна позволяют легко переключаться между различными функциональными модулями, настраивать параметры, собирать данные и просматривать формы сигналов. Кроме того, программное обеспечение может сохранять данные тестирования и соответствующие записи журнала во время работы устройства, что позволяет пользователям легко воспроизводить архивные данные и просматривать журналы работы.

Композитный сигнальный порт (опция)

Серия FTB7000 может быть оснащена композитным сигнальным портом, который имеет следующие функции:

•  Индикация рабочего состояния питания READY;
•  Индикация режима вывода;
•  Композитный внешний контроль;
•  Контроль выходного напряжения и тока;
•  Программирование управления напряжением, током и мощностью;
•  Связь типа «ведущий-ведомый» и т. д.

Несколько интерфейсов и несколько протоколов

Серия FT79000 оснащена несколькими коммуникационными интерфейсами и поддерживает протоколы SCPI и Modbus. Пользователи могут настроить её в соответствии со своими потребностями через меню, что обеспечивает большую гибкость интеграции в систему.

Программное обеспечение для компьютерной графики

Для главного компьютера может быть предоставлена ​​программная платформа с функциями виртуального прибора. С помощью ПК можно удаленно и в режиме реального времени задавать и считывать данные испытаний, генерировать изображения, экспортировать и распечатывать отчеты и т.д. Это позволяет одновременно выполнять несколько функций испытаний, что делает систему удобной для использования.

Измерение

Размер 50 кВт
