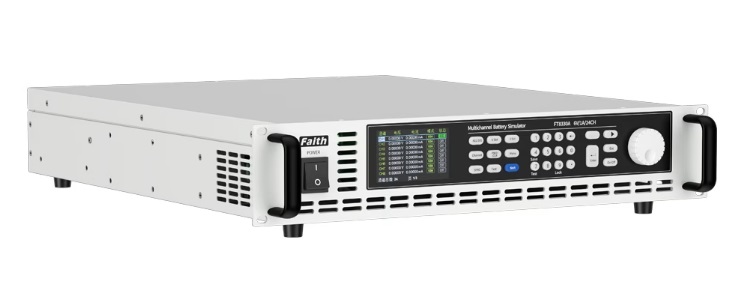

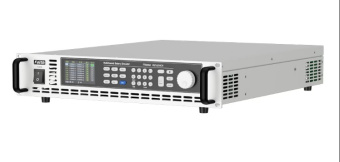

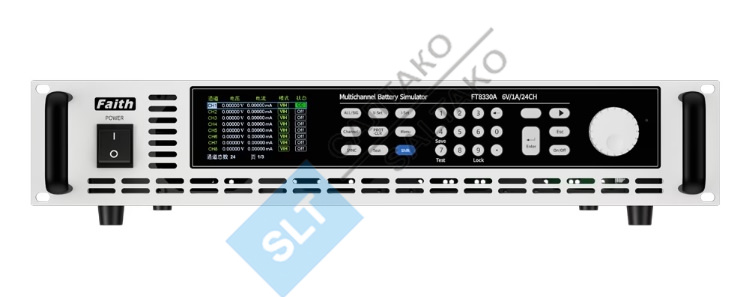

Источник питания имитирующий аккумуляторную батарею FaithTech серии FT8330

Источник питания имитирующий аккумуляторную батарею FaithTech серии FT8330

Источник питания серии FT8330, имитирующий аккумуляторные элементы, представляет собой высокоточный, многоканальный, одноквадрантный программируемый аналоговый источник питания. Количество каналов достигает 36, а гальваническая изоляция между ними обеспечивает удобство подключения и питания. Благодаря сверхвысокой точности выходного сигнала и сверхнизкому уровню пульсаций и помех эта серия источников питания широко используется в системах тестирования аккумуляторных элементов, суперконденсаторов, систем управления аккумуляторными батареями (BMS) и других системах. Серия FT8330 имеет стандартный 19-дюймовый корпус и оснащена портом Ethernet и интерфейсом связи RS485 для легкой интеграции в автоматизированную испытательную платформу для исследований и разработок и производственных линий, а также может использоваться автономно.

Серия FT8330 имеет стандартный 19-дюймовый корпус и оснащена портом Ethernet и интерфейсом связи RS485, что удобно для интеграции в платформы для автоматизированного тестирования научно-исследовательских и опытно-конструкторских работ, а также производственных линий, а также может использоваться отдельно.

• Выходное напряжение: 0 ~ 6 В;
• Выходной ток: 0 ~ 1А/0 ~ 2А/0 ~ 3А;
• Точность напряжения, разрешение до 1/10 000;
• Четырехпроводное соединение позволяет эффективно устранить эффект измерения, вызванный проводом;
• Количество каналов может достигать 36, или количество каналов может быть выбрано по требованию;
• Каждый канал изолирован и может быть подключен параллельно или последовательно;
• Коэффициент температурного дрейфа менее 30 ppm/°C;
• Профессиональное программное обеспечение для тестирования, поддерживающее отчетность и анализ данных; Профессиональное программное обеспечение для тестирования, поддерживающее отчетность и анализ данных;
• Интерфейс управления S485 и Ethernet;
• Поддерживаются протоколы SCPI и Modbus;
• Стандартный 19-дюймовый, для монтажа в стойку;
• Интеллектуальное управление вентилятором, длительный срок службы, низкий уровень шума.

Области применения

• Тестирование BMS (системы управления аккумуляторными батареями);
• Тестирование CMS (системы управления мощностями);
• Научно-исследовательские и опытно-конструкторские работы по испытанию платы защиты от заряда и разряда;
• Тестирование аккумуляторных элементов;
• Испытание сердечника суперконденсатора;
• Тестирование источников питания для других типов электронных изделий.

Модели

Number of channels	A series models	R series models	specification	Height	remark
12CH	FT833012A-6-1	FT833012R-6-1	6V/1A/6W	2U	A series,single range of current; R series, for current double range, high sampling rate
	FT833012A-6-2	FT833012R-6-2	6V/2A/12W
	FT833012A-6-3	FT833012R-6-3	6V/3A/18W
18CH	FT833018A-6-1	FT833018R-6-1	6V/1A/6W
	FT833018A-6-2	FT833018R-6-2	6V/2A/12W
	FT833018A-6-3	FT833018R-6-3	6V/3A/18W
24CH	FT833024A-6-1	FT833024R-6-1	6V/1A/6W
	FT833024A-6-2	FT833024R-6-2	6V/2A/12W
	FT833024A-6-3	FT833024R-6-3	6V/3A/18W
36CH	FT833036A-6-1	FT833036R-6-1	6V/1A/6W	3U
	FT833036A-6-2	FT833036R-6-2	6V/2A/12W
	FT833036A-6-3	FT833036R-6-3	6V/3A/18W

Сверхвысокая интеграция

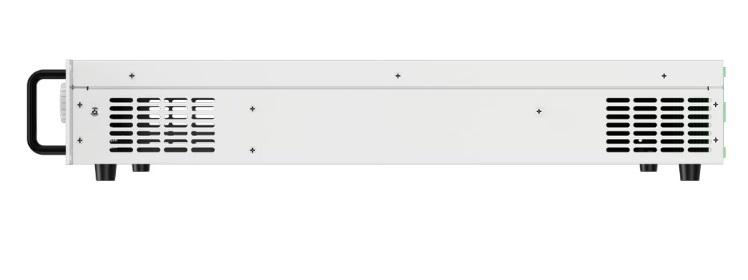

Серия FT8330 имеет стандартный 19-дюймовый корпус и два шасси. Одно шасси высотой 2U вмещает до 24 каналов, а шасси высотой 3U — до 36 каналов. Каналы изолированы друг от друга. Одно устройство может одновременно тестировать до 36 рабочих станций, что позволяет существенно сократить количество устройств, используемых пользователями, и повысить эффективность тестирования.

Сверхвысокая точность

Серия FT8330 отличается высокой точностью: точность измерения напряжения составляет 0,01% + 0,01% полной шкалы. Разрешение по напряжению составляет всего 0,1 мВ, а по току — всего 0,1 мкА. Для измерения потребляемой мощности устройства в режиме ожидания FT8330 имеет разрешение измерения тока 0,1 мкА, что позволяет легко измерять ток в режиме ожидания на уровне мкА.

Последовательное соединение между каналами

Электрическая изоляция между каналами FT8330. При необходимости моделирования нескольких рядов аккумуляторных элементов симулятор поддерживает любые многоканальные схемы или последовательные имитаторы нескольких аккумуляторных элементов. Пользователи также могут выполнять дистанционное управление и другие автоматические испытания через удаленные интерфейсы.

Таблица спецификаций -1
Модель	FT833024A-6-1	FT833024A-6-2	FT833024A-6-3
Текущий	1А	2А	3А
Напряжение	6В	6В	6В
Власть	6 Вт	12 Вт	18 Вт
Количество каналов	24 канала	24 канала	24 канала
Постоянное напряжение
Диапазон	от 0 до 6 В	от 0 до 6 В	от 0 до 6 В
Установить разрешение	0,1 мВ	0,1 мВ	0,1 мВ
Точность установки (25±3℃)	0,01% + 0,01% полной шкалы	0,01% + 0,01% полной шкалы	0,01% + 0,01% полной шкалы
Разрешение обратного чтения	0,1 мВ	0,1 мВ	0,1 мВ
Точность считывания (25±3℃)	0,01% + 0,01% полной шкалы	0,01% + 0,01% полной шкалы	0,01% + 0,01% полной шкалы
Скорость регулировки напряжения нагрузки	< 0,02% полной шкалы
Температурный коэффициент	< 30 ppm/ C
Пульсация напряжения (среднеквадратичное значение)	2 мВ	2 мВ	2 мВ
Пульсация тока (среднеквадратичное значение)	1,2 мА	1,2 мА	1,2 мА
Время нарастания напряжения (без нагрузки)	< 3 мс	< 3 мс	< 3 мс
Время нарастания напряжения (полная нагрузка)	< 3 мс	< 3 мс	< 3 мс
Время падения напряжения (без нагрузки)	< 3 с	< 3 с	< 3 с
Время падения напряжения (полная нагрузка)	< 3 мс	< 3 мс	< 3 мс
Динамическое время отклика	< 1 мс	< 1 мс	< 1 мс
Режим постоянного тока
Диапазон	0 ~ 1А	0 ~ 2А	0 ~ 3А
Установить разрешение	0,25 мА	0,5 мА	0,75 мА
Точность установки (25±3℃)	0,05% + 0,05% полной шкалы	0,05% + 0,05% полной шкалы	0,05% + 0,05% полной шкалы
Разрешение обратного чтения	0,25 мА	0,5 мА	0,75 мА
Точность считывания (25±3℃)	0,05% + 0,05% полной шкалы	0,05% + 0,05% полной шкалы	0,05% + 0,05% полной шкалы
Скорость регулировки текущей нагрузки	< 0,01% полной шкалы
Температурный коэффициент	< 30 ppm/ C
Другие характеристики
Выдерживаемое напряжение (выход относительно земли)	1500 В постоянного тока	1500 В постоянного тока	1500 В постоянного тока
Выдерживаемое напряжение (канал и канал)	1500 В постоянного тока	1500 В постоянного тока	1500 В постоянного тока
Скорость выборки одного канала	4 Гц
Время отклика программирования	< 10 мс

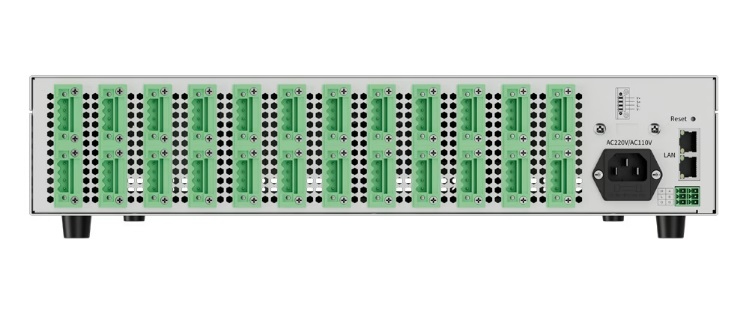

Интерфейс связи	LAN, RS485 (изолированный)
Входное напряжение переменного тока	1φ 110 В/220 В переменного тока ±10% VLN, 50/60 Гц
Размеры (В x Ш x Г)	88,1 мм x 482,6 мм x 521,4 мм
масса	10 кг

2 - Таблица спецификаций - 2
Модель	FT833024R-6-1		FT833024R-6-2		FT833024R-6-3
Текущий	1мА/1А		1мА/2А		1мА/3А
Напряжение	6В		6В		6В
Власть	6 Вт		12 Вт		18 Вт
Номер канала	24 канала		24 канала		24 канала
Постоянное напряжение
Диапазон	от 0 до 6 В		от 0 до 6 В		от 0 до 6 В
Установить разрешение	0,1 мВ		0,1 мВ		0,1 мВ
Точность установки (25±5℃)	0,01% + 0,01% полной шкалы		0,01% + 0,01% полной шкалы		0,01% + 0,01% полной шкалы
Разрешение обратного чтения	0,1 мВ		0,1 мВ		0,1 мВ
Точность считывания (25±5℃)	0,01% + 0,01% полной шкалы		0,01% + 0,01% полной шкалы		0,01% + 0,01% полной шкалы
Скорость регулировки напряжения нагрузки	< 0,02% полной шкалы
Температурный коэффициент (от 0 до 40 °C)	< 30 частей на миллион/℃
Пульсация напряжения (от 20 Гц до 20 МГц)	≤2 мВср.кв.
Время нарастания напряжения (без нагрузки)	< 3 мс		< 3 мс		< 3 мс
Время нарастания напряжения (полная нагрузка)	< 3 мс		< 3 мс		< 3 мс
Время падения напряжения (без нагрузки)	< 3 с		< 3 с		< 3 с
Время падения напряжения (полная нагрузка)	< 3 мс		< 3 мс		< 3 мс
Динамическое время отклика	< 1 мс		< 1 мс		< 1 мс
Постоянный ток
Диапазон	от 0 до 1 мА	0 ~ 1А	0 ~ 1 мА	0 ~ 2А	0 ~ 1 мА	0 ~ 3А
Установить разрешение	0,1 мкА	0,1 мА	0,1 мкА	0,2 мА	0,1 мкА	0,3 мА
Точность установки (25±5℃)	0,05% + 0,05% полной шкалы		0,05% + 0,05% полной шкалы		0,05% + 0,05% полной шкалы
Разрешение обратного чтения	0,1 мкА	0,1 мА	0,1 мкА	0,2 мА	0,1 мкА	0,3 мА
Точность считывания (25±5℃)	0,05% + 0,05% полной шкалы		0,05% + 0,05% полной шкалы		0,05% + 0,05% полной шкалы
Пульсация тока (от 20 Гц до 20 МГц)	3uArms	0,3 мА	3uArms	0,3 мА	3uArms	0,3 мА
Регулировка текущей нагрузки	< 0,01% полной шкалы
Температурный коэффициент	< 30 ppm/ C
Другие характеристики
Выдерживаемое напряжение (выход относительно земли)	1500 В постоянного тока
Выдерживаемое напряжение (канал и канал)	1500 В постоянного тока
Скорость выборки одного канала	20 Гц
Время отклика программирования	< 10 мс
Интерфейс связи	LAN, RS485 (изолированный)
Входное напряжение переменного тока	1φ 110 В/220 В переменного тока ±10% VLN, 50/60 Гц
Размеры (В x Ш x Г)	88,1 мм * 482,6 мм * 521,4 мм
Масса	10 кг
