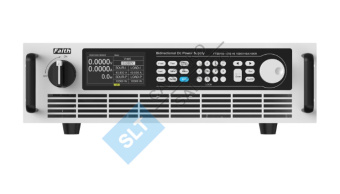

Двунаправленный программируемый источник питания постоянного тока FaithTech серии FTB9000 (5 кВт ~ ±180 кВт)

FaithTech серии FTB9000 (5 кВт ~ ±180 кВт) Двунаправленный программируемый источник питания постоянного тока

• Функция рекуперативной нагрузки :
  снижает затраты на электроэнергию и выработку тепла за счет возврата энергии в заводскую интрасеть с эффективностью преобразования 95%.
• Широкая рабочая область :
  объединяет источник питания и электронную нагрузку с возможностью рекуперации энергии для плавного переключения между режимами источника и потребителя
• Высокая плотность мощности :
  18 кВт/3U с точным выходом, быстрым откликом и низким уровнем пульсаций
• Функция программируемой пользователем последовательности :
  имитирует перебои в подаче электроэнергии, падения напряжения и другие изменения с помощью 10 файлов последовательностей по 100 шагов каждый.
• Четыре основных режима нагрузки :
  постоянный ток, постоянное напряжение, постоянная мощность и постоянное сопротивление для различных испытательных задач.
• Идеально подходит для :
  тестирования двигателей, аккумуляторных батарей, BMS, систем накопления энергии и других применений.

Серия FTB9000 — это регенеративный двунаправленный программируемый источник постоянного тока. Он может использоваться не только как автономный двунаправленный источник постоянного тока, но и в качестве рекуперативной электронной нагрузки для поглощения потребляемой энергии и её возврата в сеть. Высокоэффективная обратная связь по энергии не только экономит электроэнергию и затраты на рассеивание тепла, но и не влияет на работу электросети. Он широко используется в испытаниях мощных устройств, таких как автомобильная электроника, транспортные средства на новых источниках энергии, фотоэлектрические системы накопления энергии, интеллектуальное промышленное оборудование, моделирование аккумуляторных батарей и т. д.

• Выходное напряжение: от 80 В до 2250 В;
• Выходной ток: до ±4500 А;
• Выходная мощность: автономная 5 кВт до ±180 кВт, параллельная до ±1800 кВт;
• Точность измерения напряжения и тока 0,02%+0,02% полной шкалы и 0,1%+0,1% полной шкалы соответственно;
• Коэффициент мощности 0,99, КПД > 93%;
• Функция рекуперативной нагрузки, эффективность рекуперации до 95%;
• Двунаправленная передача мощности, плавное переключение между режимами подачи и потребления;
• Автоматическая компенсация потерь на линии;
• Функция CV, CC, CP, CR;
• Приоритетный пуск CV/CC (предотвращает превышение напряжения или тока при включенном выходе);
• Регулируемая скорость нарастания напряжения/тока;
• Функция линейного изменения напряжения; функция заряда/разряда;
• Программируемая пользователем функция последовательности;
• Функция симулятора батареи (опционально);
• Поддержка функции моделирования массива фотоэлектрических батарей (опционально);
• Функции защиты OVP, OCP, OPP, OTP, LVP и т. д.;
• Высоковольтные изолированные цифровые, аналоговые, контрольные и управляющие интерфейсы;
• Стандартные порты LAN, USB (последовательный), дополнительные порты RS485, GPIB или CAN;
• Поддержка протоколов SCPI, MODBUS, CAN-OPEN (опционально);
• Высокая плотность мощности 18 кВт / 3U, стандартная конструкция шасси 19 дюймов.

Модели

Voltage	Mode	Current	Power	Size	Voltage	Mode	Current	Power	Size
80V	FTB9050-80-150	150A	5kW	3U	300V	FTB9060-300-75	75A	6kW	3U
	FTB9100-80-300	300A	10kW	3U		FTB9120-300-150	150A	12kW	3U
	FTB9150-80-450	450A	15kW	3U		FTB9180-300-225	225A	18kW	3U
	FTB9300-80-900	900A	30kW	6U		FTB9360-300-450	450A	36kW	6U
	FTB9450-80-1350	1350A	45kW	16U		FTB9540-300-675	675A	54kW	16U
	FTB9600-80-1800	1800A	60kW	16U		FTB9720-300-900	900A	72kW	16U
	FTB9750-80-2250	2250A	75kW	22U		FTB9900-300-1125	1125A	90kW	22U
Voltage	Mode	Current	Power	Size	Voltage	Mode	Current	Power	Size
500V	FTB9060-500-40	40A	6kW	3U	800V	FTB9060-800-25	25A	6kW	3U
	FTB9120-500-80	80A	12kW	3U		FTB9120-800-50	50A	12kW	3U
	FTB9180-500-120	120A	18kW	3U		FTB9180-800-75	75A	18kW	3U
	FTB9360-500-240	240A	36kW	6U		FTB9360-800-150	150A	36kW	6U
	FTB9540-500-360	360A	54kW	16U		FTB9540-800-225	225A	54kW	16U
	FTB9720-500-480	480A	72kW	16U		FTB9720-800-300	300A	72kW	16U
	FTB9900-500-600	600A	90kW	22U		FTB9900-800-375	375A	90kW	22U
Voltage	Mode	Current	Power	Size	Voltage	Mode	Current	Power	Size
1000V	FTB9120-1000-40	40A	12kW	3U	1500V	FTB9120-1500-25	25A	12kW	3U
	FTB9180-1000-75	75A	18kW	3U		FTB9180-1500-40	40A	18kW	3U
	FTB9240-1000-80	80A	24kW	6U		FTB9240-1500-50	50A	24kW	6U
	FTB9360-1000-150	150A	36kW	6U		FTB9360-1500-80	80A	36kW	6U
	FTB9540-1000-225	225A	54kW	16U		FTB9540-1500-120	120A	54kW	16U
	FTB9720-1000-300	300A	72kW	16U		FTB9720-1500-160	160A	72kW	16U
	FTB9900-1000-375	375A	90kW	22U		FTB9900-1500-200	200A	90kW	22U
Voltage	Mode	Current	Power	Size	Voltage	Mode	Current	Power	Size
2250V	FTB9180-2250-25	25A	18kW	3U	2250V	FTB9720-2250-100	100A	72kW	16U
	FTB9360-2250-50	50A	36kW	6U		FTB9900-2250-125	125A	90kW	22U
	FTB9540-2250-75	75A	54kW	16U		FTB91080-2250-150	150A	108kW	22U

Функция рекуперативной нагрузки

Изделия серии FTB9000 оснащены функцией рекуперации энергии, которая позволяет возвращать энергию тестируемого устройства обратно в заводскую интрасеть для непосредственного использования, а не рассеивать её в виде тепла. Эффективность преобразования энергии обратной связи достигает 95%, что позволяет не только значительно снизить расходы на электроэнергию, но и отказаться от использования кондиционеров и других холодильных систем, а также снизить уровень шума.

Широкая рабочая зона, двухквадрантная работа

Серия FTB9000 объединяет два устройства в одном: источник питания (источник) и электронную нагрузку (приемник) с функцией рекуперации энергии. Кроме того, эта серия обеспечивает до трёх раз более широкий диапазон выходных напряжений, что позволяет тестировать больше приложений, используя один источник питания, избегая необходимости использования нескольких.

Плавный переход между поиском и поглощением

При переключении между положительным и отрицательным током обычного источника постоянного тока и нагрузки, при токе 0 А генерируется короткий скачок, что приводит к прерывистой коммутации тока. FTB9000 не только работает в двух квадрантах, но и обладает способностью к высокоскоростному переключению тока, что обеспечивает плавное переключение между положительным и отрицательным током, эффективно предотвращая перенапряжение или перегрузки по току, и широко используется в испытаниях двигателей, аккумуляторных батарей, систем управления батареями (BMS) и систем накопления энергии.

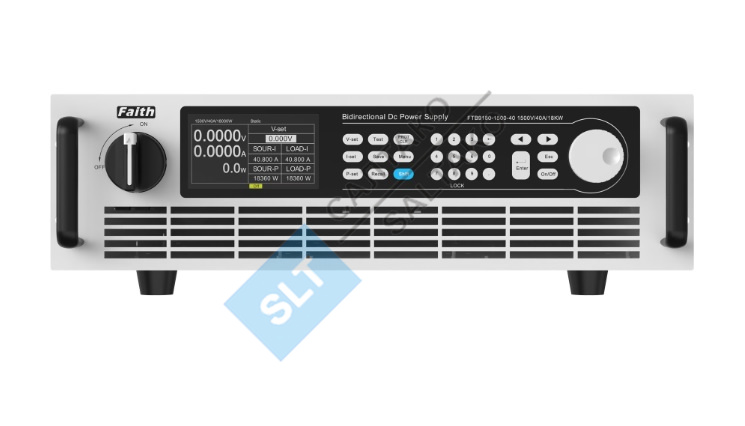

Высокая плотность мощности 18 кВт / 3U

Серия FTB9000 обеспечивает высокую плотность мощности 18 кВт/3U, а также такие характеристики, как точный выход, быстрый отклик и низкий уровень пульсаций шума.

Программируемая пользователем функция последовательности

Серия FTB9000 предоставляет пользователям программируемые функции последовательностей для имитации перебоев питания, мгновенных провалов напряжения и других изменений напряжения и тока. Всего доступно 10 файлов последовательностей, каждый из которых содержит 100 шагов, с поддержкой циклов и связей для упрощения вывода сложных сигналов.

Функция нагрузки

Когда FTB9000 работает в качестве рекуперативной нагрузки, он имеет четыре основных режима работы: постоянный ток, постоянное напряжение, постоянная мощность и постоянное сопротивление, что может удовлетворить широкий спектр потребностей в испытаниях.



Функция заряда/разряда аккумулятора

Благодаря своей уникальной двунаправленной конструкции серия FTB9000 имеет функцию тестирования заряда/разряда и подходит для тестирования заряда/разряда различных аккумуляторов и устройств накопления энергии.

Приоритет CV/CC

Подключение источника питания к индуктивной или емкостной нагрузке может привести к выбросам напряжения или тока, что может привести к срабатыванию защиты тестируемого устройства, а в тяжёлых случаях — даже к его повреждению. Этот блок питания серии оснащён функциями приоритета постоянного тока (CC) и постоянного напряжения (CV), которые заставляют источник питания работать в режиме постоянного тока (CC) или постоянного напряжения (CV) при включении выхода, что эффективно предотвращает выбросы тока или напряжения, возникающие из-за ёмкостной или индуктивной нагрузки.



Параллельный режим «ведущий-ведомый»

Блок питания серии FTB9000 допускает параллельное подключение до 10 идентичных устройств в режиме «ведущий-ведомый». При параллельной работе ведомые устройства загружают параметры ведущего устройства, и ток автоматически распределяется. Блок питания серии FTB9000 не поддерживает последовательное подключение в режиме «ведущий-ведомый».

Дополнительный аналоговый интерфейс программирования и мониторинга

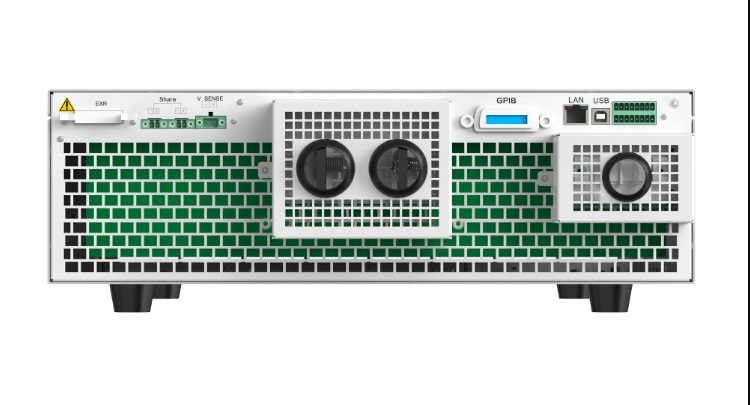

Помимо управления с передней панели и через удаленный интерфейс, на задней панели устройства расположен гальванически изолированный аналоговый интерфейсный разъем. Он предоставляет аналоговые входы для задания напряжения, тока и мощности в диапазоне от 0 до 100% посредством управляющих напряжений 0–5 В. Для контроля выходного напряжения и тока предусмотрены аналоговые выходы с напряжением 0–5 В. Также имеется несколько входов и выходов для управления и контроля состояния устройства.

Цифровые интерфейсы

Все модели по умолчанию оснащены двумя гальванически развязанными цифровыми интерфейсами: стандартными LAN и USB (опционально интерфейсы RS485, GPIB, CAN). USB, LAN и RS485 могут использоваться для управления и мониторинга устройств как с помощью команд языка SCPI, так и по протоколу ModBus RTU, при этом GPIB поддерживает только SCPI, а CAN — только CANopen.

Функция моделирования массива фотоэлектрических ячеек (опционально)

Серия FTB9000 соответствует стандартам Sandia и EN50530 для испытаний фотоэлектрических систем. Пользователи также могут задать параметры вольт-амперной характеристики (Voc, Isc, Vmp, Imp) фотоэлектрических элементов. Затем включите источник питания и выведите вольт-амперную характеристику моделируемой солнечной батареи на фотоэлектрический инвертор для проверки его статической эффективности MPPT.

Программное обеспечение управления

Серия FTB9000 предоставляет управляющее программное обеспечение для ПК на базе Windows, которое может считывать данные испытаний, генерировать изображения, экспортировать отчеты, печатать отчеты и т. д. в режиме реального времени, что удобно для клиентов.

Параметры

Графическая визуализация фактических значений;

Модули цифровых интерфейсов для GPIB, CAN, RS485;

Аналоговый интерфейс программирования и мониторинга (аналоговый интерфейс на задней панели)

Измерение

Размеры модели 5 кВт～18 кВт：

Размеры модели 20 кВт～36 кВт：

Таблица дополнительных аксессуаров:

Элемент	Тип спецификаций	Примечания
Графическая визуализация фактических значений	FTB9000 FaithPower	Программное обеспечение для серии FTB9000
Интерфейс GPIB	Название модели заканчивается суффиксом «G».
Интерфейс CAN, RS485	Название модели заканчивается суффиксом «R».
Аналоговый интерфейс	Название модели заканчивается суффиксом «F».
Моделирование массива фотоэлектрических ячеек	Название модели заканчивается суффиксом «P».
