Программируемый лабораторный источник питания постоянного тока FaithTech серии FTP9000 (5 кВт ~ 180 кВт)

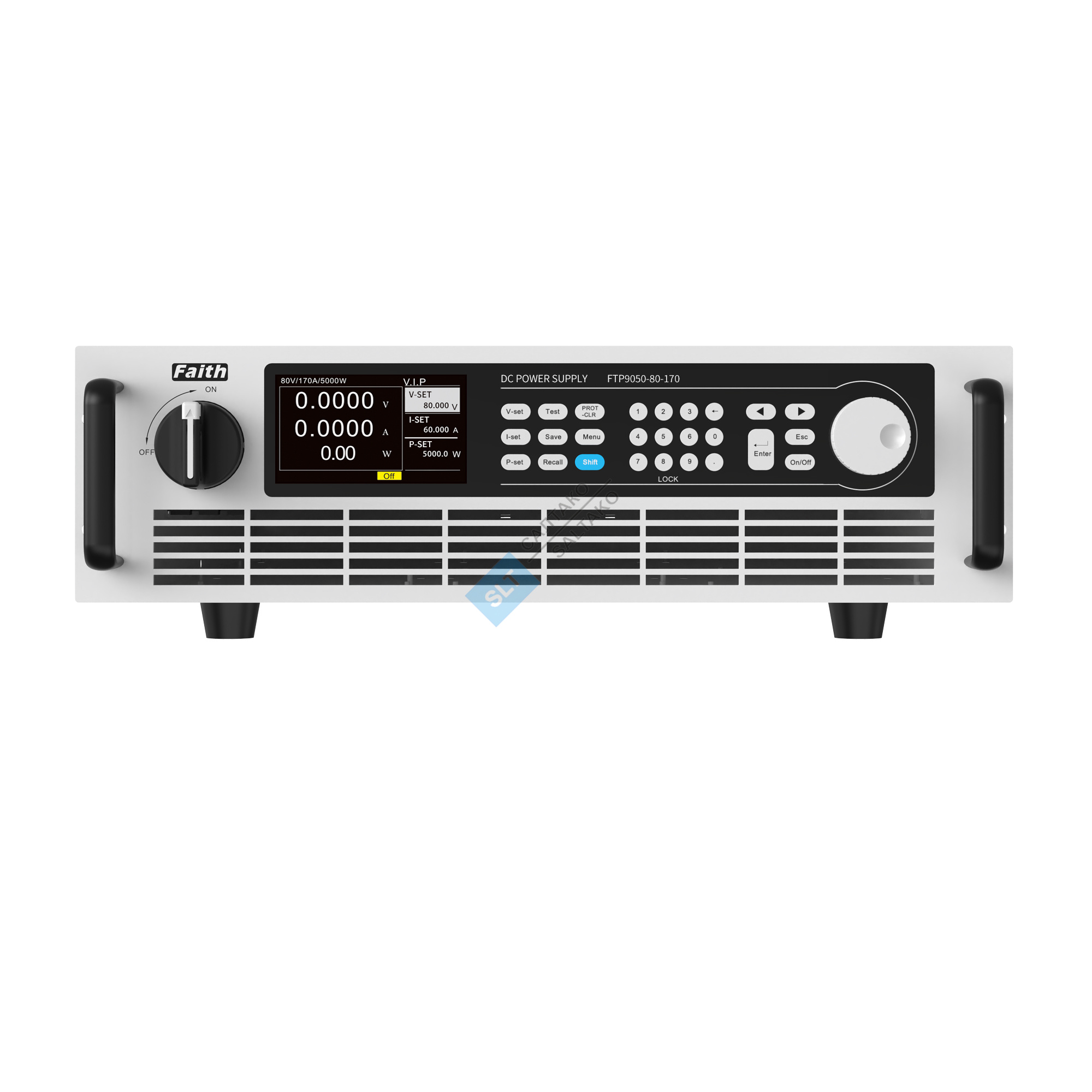

Серия FTP9000 обеспечивает точный выходной сигнал, быструю переходную характеристику, низкий уровень пульсаций, превосходную стабилизацию напряжения сети и нагрузки, а также быстрое и точное программирование. Благодаря 4,3-дюймовому цветному TFT-дисплею, полноценной клавиатуре и поворотной ручке, эти приборы удобны для настольных систем. Кроме того, эта серия предлагает стандартные интерфейсы LAN и USB (последовательный), поддерживающие протоколы SCPI и Modbus, что идеально подходит для автоматизированных испытательных систем.

Кроме того, серия FTP9000 стандартно оснащена программируемой пользователем последовательностью, приоритетным пуском CV или CC и встроенными тестовыми процедурами для моделирования внутреннего сопротивления аккумулятора, испытания на линейном изменении напряжения и т. д. — и это лишь некоторые из них.

Вход переменного тока

Все модели оснащены активной схемой коррекции коэффициента мощности (PFC) и работают при трехфазном напряжении 340–460 В переменного тока, коэффициент мощности 0,99, КПД источника питания более 93%.

Высокая плотность мощности 15 кВт/3U

Серия FTP9000 обеспечивает высокую плотность мощности 15 кВт/3U, а также такие характеристики, как точный выходной сигнал, быстрый отклик и низкий уровень пульсаций шума.

Широкая рабочая область с постоянной мощностью

Все модели обеспечивают широкий диапазон выходного напряжения и тока в пределах номинальной мощности источника питания,

Это означает, что тестируемые устройства как с низким напряжением/большим током, так и с высоким напряжением/малым током можно тестировать с использованием одного источника питания, что позволяет избежать необходимости использования нескольких источников питания.

Программируемая последовательность

Все модели оснащены функцией программируемой последовательности, которая может имитировать прерывания электропитания, мгновенные падения напряжения и другие изменения напряжения и тока. Функция последовательности позволяет пользователям программировать список шагов во внутренней памяти источника питания и выполнять их. Каждой ячейке внутренней памяти можно выделить до 100 шагов, максимум до 10 ячеек (последовательностей). Тестовую последовательность можно запрограммировать локально с помощью клавиатуры и поворотной ручки. Тестовые последовательности можно связывать, а также настраивать для однократного или многократного выполнения. Настройки каждого шага включают напряжение, ток, длительность и диапазон времени продолжительности от 1 мс до 86400 с.

Моделирование внутреннего сопротивления

Все модели могут имитировать выходную характеристику аккумулятора, устанавливая внутреннее сопротивление. При увеличении выходного тока источника питания выходное напряжение автоматически корректируется в соответствии с заданным значением внутреннего сопротивления.

Функция линейного изменения напряжения

Серия FTP9000 поддерживает плавное нарастание и спад напряжения, что позволяет медленно увеличивать выходное напряжение с низкого уровня до высокого или медленно понижать выходное напряжение с высокого уровня до низкого.

Приоритет CV/CC

Подключение источника питания к индуктивной или емкостной нагрузке может привести к выбросам напряжения или тока, что может привести к срабатыванию защиты тестируемого устройства, а в тяжёлых случаях — даже к его повреждению. Этот блок питания серии оснащён функциями приоритета постоянного тока (CC) и постоянного напряжения (CV), которые заставляют источник питания работать в режиме постоянного тока (CC) или постоянного напряжения (CV) при включении выхода, что эффективно предотвращает выбросы тока или напряжения, возникающие из-за ёмкостной или индуктивной нагрузки.

Дополнительный аналоговый интерфейс программирования и мониторинга

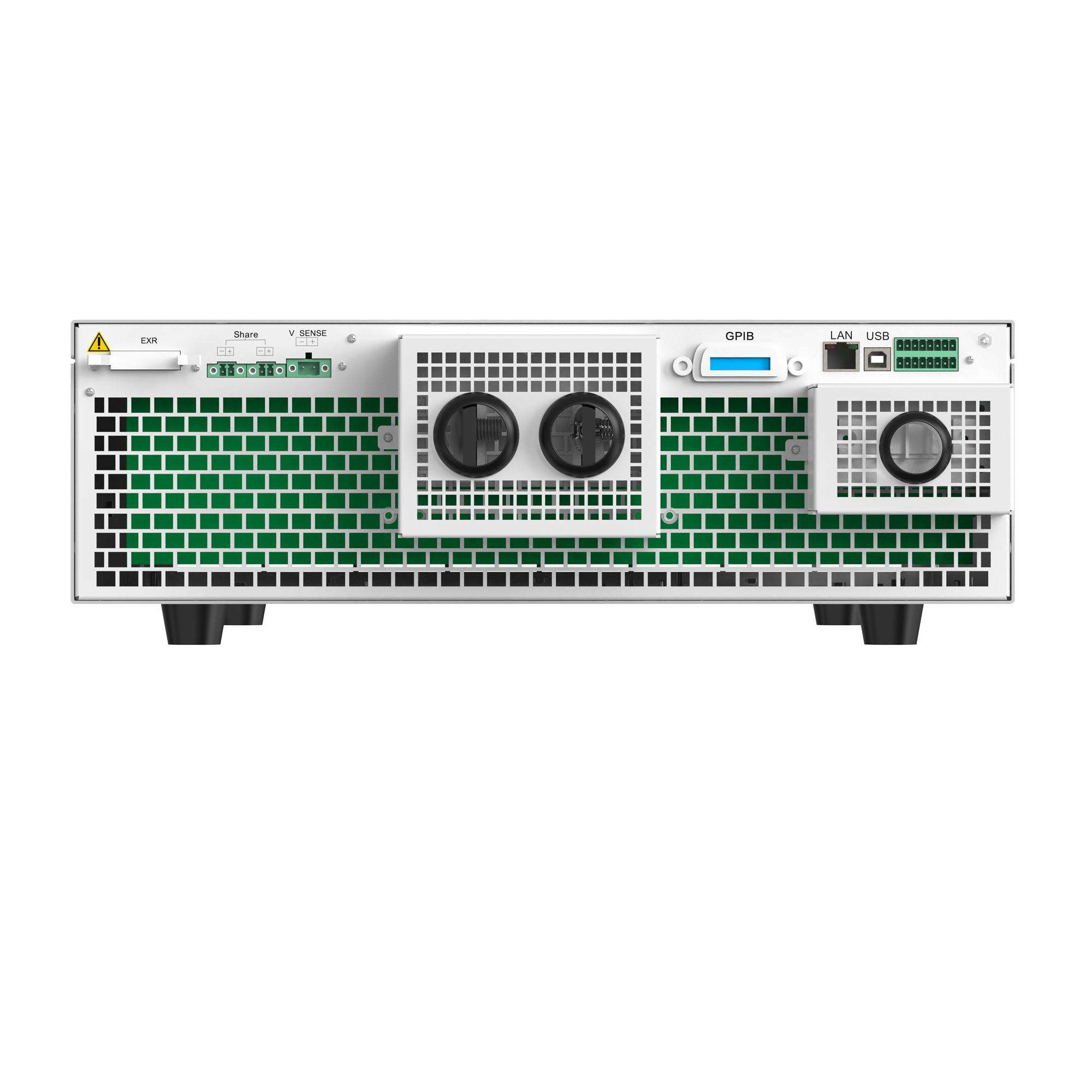

Помимо управления с передней панели и через удалённый интерфейс, на задней панели устройства расположен гальванически развязанный аналоговый интерфейсный терминал. Он предоставляет аналоговые входы для задания напряжения, тока и мощности в диапазоне от 0 до 100% посредством управляющих напряжений 0–5 В. Для контроля выходного напряжения и тока предусмотрены аналоговые выходы с напряжением 0–5 В. Также имеется несколько входов и выходов для управления и мониторинга состояния устройства. Скорость аналогового программирования составляет 1000 точек в секунду.

Защитные функции

Для защиты подключенного оборудования серия оснащена программируемыми функциями защиты, такими как OVP, OCP, OPP и LVP. Кроме того, имеются встроенные аппаратные функции защиты OV, OC, OP и OTP. При срабатывании защиты выход постоянного тока немедленно отключается, а на дисплее и через интерфейсы отображается соответствующий сигнал. Источник питания также способен обнаруживать ненормальное состояние входного переменного тока и отключать выход постоянного тока при возникновении такой ситуации.

Параллельный режим «ведущий-ведомый»

Блок питания серии FTP9000 позволяет параллельно подключать до 10 идентичных устройств в режиме «ведущий-ведомый». При параллельной работе ведомые устройства загружают параметры ведущего устройства, и ток автоматически распределяется. Блок питания серии FTP9000 не поддерживает последовательный режим «ведущий-ведомый».

Цифровые интерфейсы

Все модели по умолчанию оснащены двумя гальванически развязанными цифровыми интерфейсами: стандартными LAN и USB (опционально интерфейсы RS485, GPIB, CAN). USB, LAN и RS485 могут использоваться для управления и мониторинга устройств как с помощью команд языка SCPI, так и по протоколу ModBus RTU, при этом GPIB поддерживает только SCPI, а CAN — только CANopen.

Функция моделирования фотоэлектрического массива (опционально)

Серия FTP9000 имеет встроенные стандарты испытаний фотоэлектрических систем Sandia и EN50530, а пользователи также могут задавать вольт-амперные характеристики (ВАХ) фотоэлемента (Voc, Isc, Vmp, Imp). Затем включается питание, и смоделированная вольт-амперная характеристика солнечной батареи подается на фотоэлектрический инвертор для проверки его статической работы в режиме MPPT.

Многоинтерфейсный и многопротокольный

Серия FTP9000 предоставляет управляющее программное обеспечение для ПК на базе Windows, которое может считывать тестовые данные, генерировать изображения, экспортировать отчеты, печатать отчеты и т. д. в режиме реального времени, что удобно для клиентов.

Программное обеспечение для компьютерной графики

Серия FTP9000 оснащена программным обеспечением хост-компьютера с функцией виртуального прибора, которое может считывать данные испытаний в реальном времени, генерировать изображения, экспортировать отчеты, распечатывать отчеты и т. д., что удобно для использования клиентами.

Параметры

Графическая визуализация фактических значений;

Модули цифровых интерфейсов для GPIB, CAN, RS485, CANopen;

Аналоговый интерфейс программирования и мониторинга (интерфейс PRO-INT на задней панели)

Таблица дополнительных аксессуаров:
