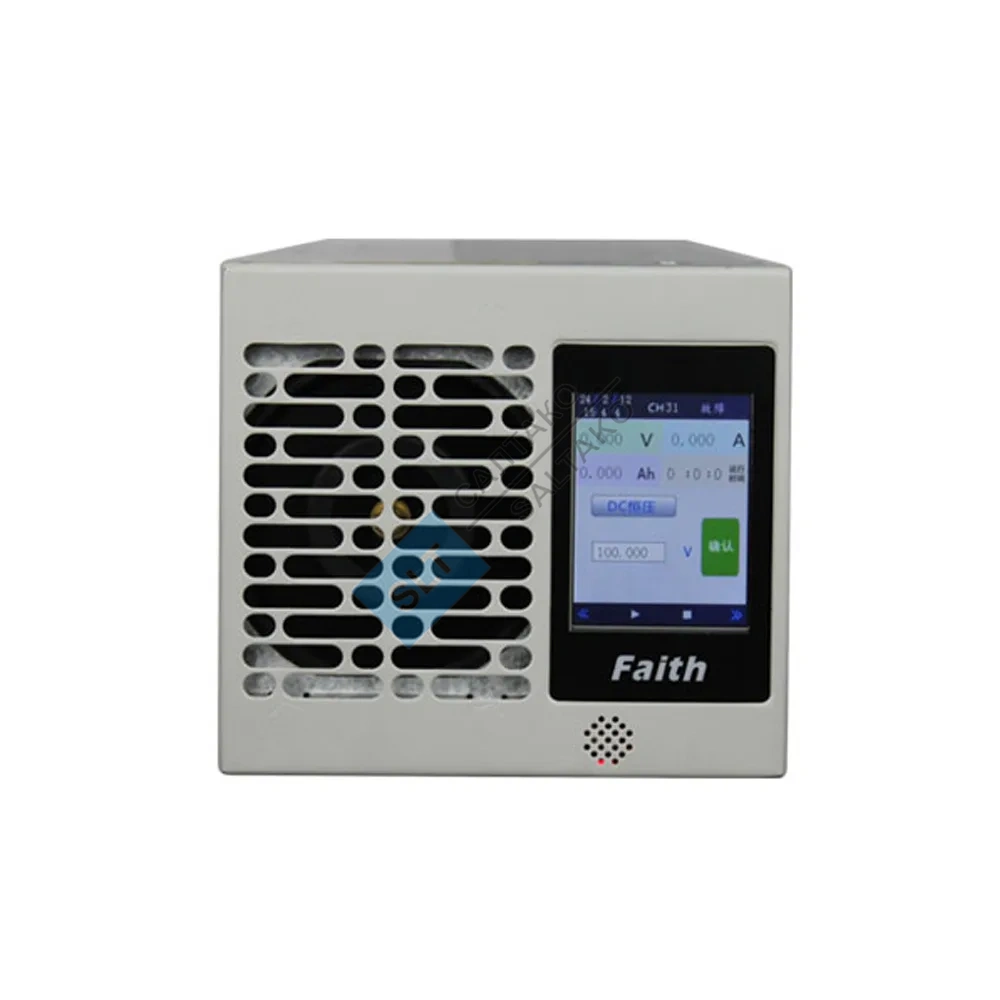

Модульный двунаправленный источник питания постоянного тока серии FaithTech FTDM

FaithTech FTDM Модульный двунаправленный источник питания постоянного тока серии

     Модульный двунаправленный испытательный источник питания серии FTDM использует новейшую оптимизированную модульную конструкцию и усовершенствованный алгоритм управления для реализации многомашинной параллельной работы. Уровень мощности параллельной системы составляет от 6 кВт до 1 МВт. Благодаря локальному мониторингу на ЖК-дисплее и функции удаленного планирования системы BMS, он отличается превосходной адаптируемостью к нагрузке и электросети. Независимая конструкция воздуховодов позволяет эффективно справляться с различными сложными условиями применения, делая систему более безопасной и надежной, экономичной и экологичной. Для достижения интеллектуальной работы в прямом и обратном направлении, плавного переключения, что позволяет использовать его в сценариях двунаправленного преобразования энергии. Кроме того, продукт оснащен функцией автономного переключения, время переключения не превышает 10 мс.

     Серия FTDM широко используется в двигателях новых энергетических транспортных средств, испытаниях электронного управления, испытаниях заряда и разряда аккумуляторных батарей, испытаниях силовой электроники и других областях.

Прменение

• Испытание зарядной сваи и старение
• Производство и разработка преобразователей энергии (PCS), микросетевого оборудования
• Тест системы двигателя, электронной системы управления
• Тестирование аккумуляторных батарей и оборудования для хранения энергии

автоматическое переключение вне сети

Серия FTDM объединяет в себе схемы коммутации как с подключением к сети, так и без подключения к сети, что позволяет реализовать функцию автоматического переключения без подключения к сети.

Плавное переключение между источником постоянного тока и обратной связью нагрузки

Реализует преобразование режима источника тока и тока нагрузки, благодаря чему выходной ток и потребляемый ток могут быстро и плавно переключаться, эффективно предотвращая перегрузки по напряжению или току, и широко используется при испытании аккумуляторов, корпусов аккумуляторов, плат защиты аккумуляторов и другого оборудования для хранения энергии.

Применяется технология параллельного расположения блоков.

В серии FTDM используется технология чередования и параллельной работы, которая позволяет улучшить частоту изменения тока и напряжения на входных и выходных клеммах, а также снизить пульсации тока и напряжения.

многомашинная параллельная функция

В серии FTDM используется усовершенствованный алгоритм управления для реализации многомашинной параллельной работы. Мощность параллельной системы может достигать 1 МВт, что значительно расширяет диапазон выходных мощностей источников питания. Помимо автоматического переключения нагрузки между источниками питания, функция параллельного соединения обеспечивает поддержание стабильного выходного значения, а также постоянство формы выходного сигнала и наклона выходной кривой. В параллельном режиме работы ведущего устройства на экране источника питания отображаются значения общего напряжения, тока и мощности. Каждое ведомое устройство автоматически выравнивает ток и суммирует его.

Чертеж размеров

Габаритный чертеж 6 кВт

Габаритный чертеж 15 кВт

Габаритный чертеж 30 кВт, 60 кВт

Specification Table -1
Model number	FTDM006-100-100	FTDM006-450-60	FTDM018-100-300	FTDM018-450-180	FTDM015-950-50
Ac side parameters
Voltage system	Single-phase three-wire system	Single-phase three-wire system	Three-phase five-wire system	Three-phase five-wire system	Three-phase five-wire system
Rated voltage	220Vac±15%	220Vac±15%	380Vac±15%	380Vac±15%	380Vac±15%
Rated frequency and range	45 ~ 65Hz (adaptive 50/60Hz grid)
Power factor	0.99
Harmonic content THDi	5% or less				3% or less
Dc side parameters
Voltage range	2.5 Vdc - 100 Vdc	10Vdc-450Vdc	2.5 Vdc - 100 Vdc	10Vdc-450Vdc	50 to 950Vdc
Current range	±100A	±60A	±300A	±180A	±50A
Voltage accuracy	0.1% F.S.
Current accuracy	0.1% F.S.
Basic characteristics
Ac/DC starting function	With
Forward and backward switching time	≤10ms
Peak efficiency	92%				93.50%
Communication interface	CAN, RS485, Ethernet
Overall dimensions (W*H*D)	143 * 128.5 * 420 mm		436*129*420mm		436*86*420mm
Weight (kg)	8kg		25kg		16kg
Environmental conditions
Operating temperature range	- 20 ℃ ~ + 45 ℃
Storage temperature	-40 °C to +70°C
Operating humidity range	30% to 90%rh (no condensation)
Storage humidity	20% to 95%rh (no condensation)
Cooling method	Forced air cooling
Altitude	3000m
Level of protection	IP20
Noise	≤70dB
Safety characteristics
Safety specification standards	Refer to 18487.1
Withstand voltage: Input & Output -PE	3535Vdc
Withstand voltage: Input & Output -CAN	2828Vdc
Surge: Input & Output -PE	6kV
EMC characteristics	Reference 33008.1
Radiation	CLASS A
ESD	Harsh Rating 3
EFT	Draconian Rating 3
Rf immunity	Harshness Rating 3

Specification Table -2
Model Number	FTDM030-950-100	FTDM060-1000-88
Ac side parameters
Voltage system	Three-phase five-wire system
Rated voltage	380Vac±15%
Rated frequency and range	50/60Hz
Power factor	0.99
Current range	±45A	±92A
Harmonic content THDi	3% or less
Dc side parameters
Voltage range	50Vdc-950Vdc	680Vdc-1000Vdc
Current range	±100A	±88A
Voltage accuracy	0.1% + 0.1 F.S.
Current accuracy	0.1% + 0.1 F.S.
Basic characteristic
Ac/DC starting function	With
Forward and backward switching time	≤10ms
Peak efficiency	95%	97%
Communication interface	CAN, RS485, Ethernet
Overall dimensions (W*H*D)	443*129*470mm
Weight (kg)	25kg
Environmental conditions
Operating temperature range	- 20 ℃ ~ + 45 ℃
Storage temperature	-40 °C to +70°C
Operating humidity range	30% to 90%rh (no condensation)
Storage humidity	20% to 95%rh (no condensation)
Cooling method	Forced air cooling
Altitude	3000m
Class of protection	IP20
Noise	≤70dB
Safety characteristics
Safety specification standards	Refer to 18487.1
Withstand voltage: Input & Output -PE	3535Vdc
Withstand voltage: Input & Output -CAN	2828Vdc
Surge: Input & Output -PE	6kV
EMC characteristics	Reference 33008.1
Radiate	CLASS A
ESD	Harsh Rating 3
EFT	Draconian Rating 3
Rf immunity	Harshness Rating 3
MTBF	100000hrs
