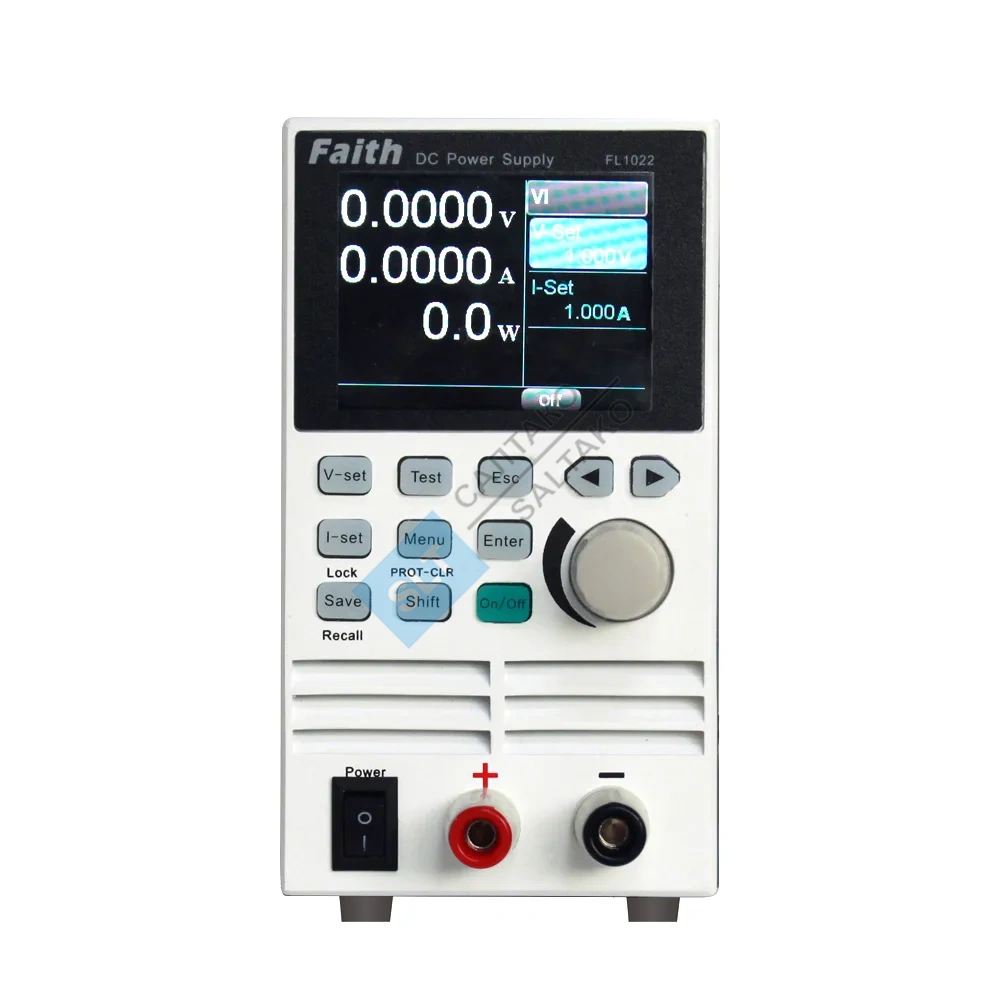

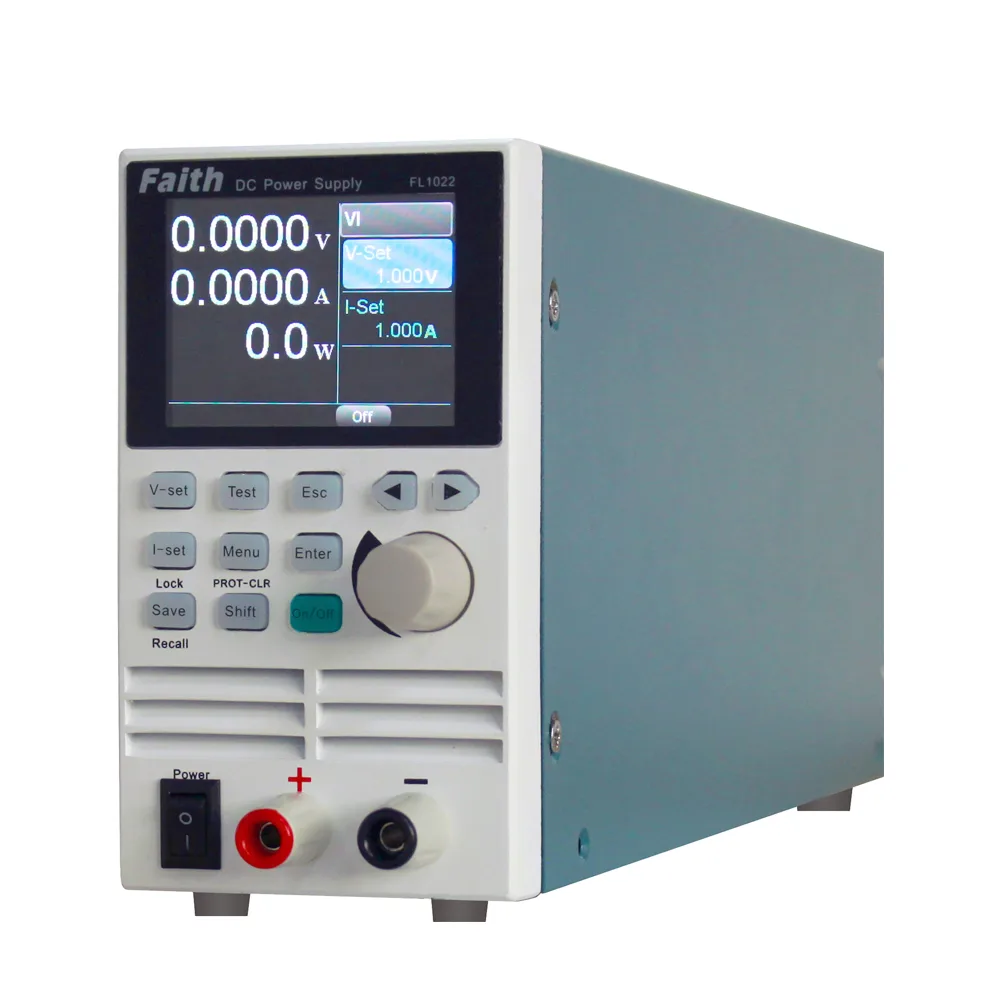

Портативный программируемый источник питания постоянного тока серии FaithTech FT10

FaithTech FT10 Портативный программируемый источник питания постоянного тока серии

Программируемый источник постоянного тока серии FT10 — это компактный, высокопроизводительный и экономичный источник постоянного тока. Он отличается малыми размерами и лёгкостью, а также широким диапазоном напряжения и тока. Один источник питания может заменить несколько моделей, значительно расширяя область применения. Он может применяться в различных областях, таких как лабораторные испытания, системная интеграция и испытания на крупномасштабных производственных линиях.

• Диапазон выходной мощности одного блока: 300 Вт/400 Вт;
• Уровни напряжения: 40 В, 80 В, 160 В;
• Высокий коэффициент мощности и низкое содержание гармоник на входе;

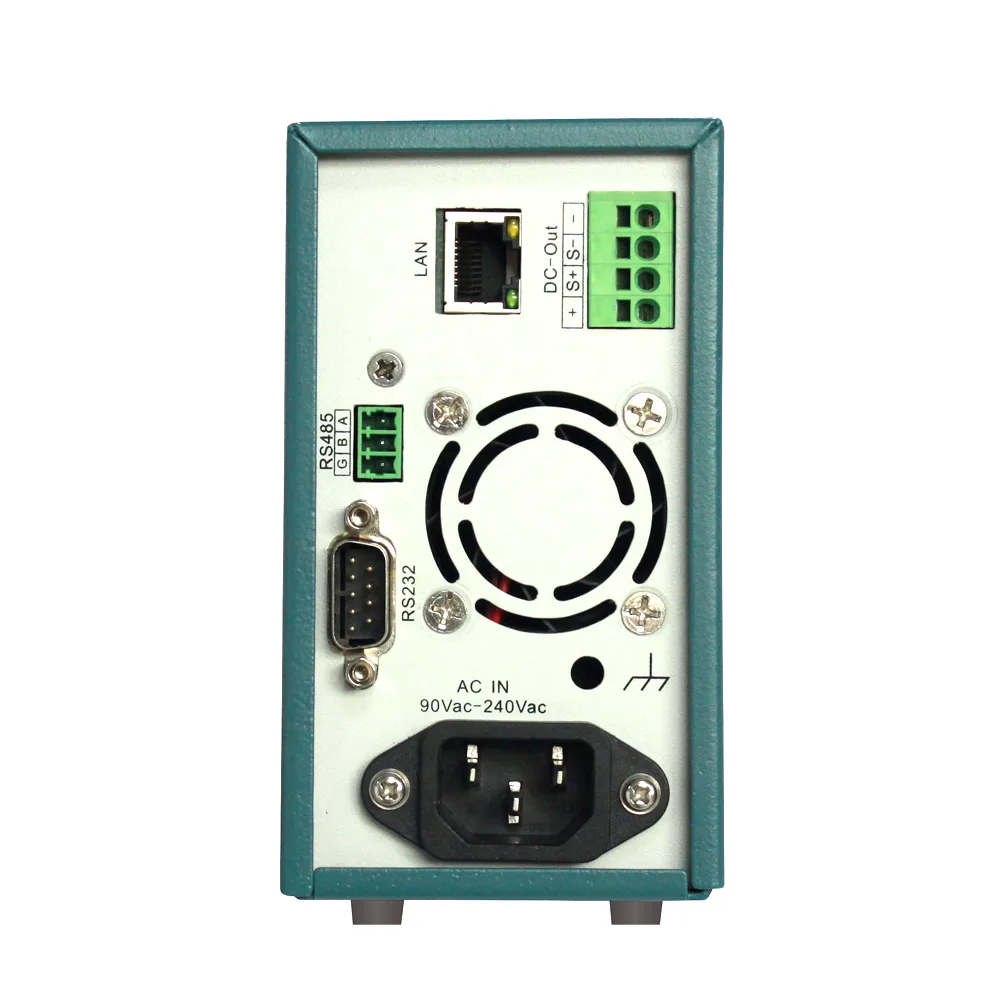

• Выходные клеммы имеются как на передней, так и на задней панели;
• Поддерживает дистанционную компенсацию напряжения;
• Функции редактирования последовательности и формы сигнала;
• Функция зарядки аккумулятора;
• Комплексные функции защиты, включая защиту от перенапряжения, защиту от перегрузки по току, защиту от перегрузки по мощности и защиту от перегрева;
• Поддерживает настройку времени вывода, позволяя контролировать и записывать время вывода;
• ЖК-дисплей с широким углом обзора и высокой яркостью;
• Стандартные интерфейсы RS232 и RS485, опционально LAN;
• Поддерживает стандартные протоколы связи SCPI и Modbus-RTU.

Приоритет CV、CC

Подключение выходной мощности к индуктивной или емкостной нагрузке может вызвать определённый выброс выходного тока или напряжения. В лёгких случаях это приведёт к срабатыванию защиты тестируемого оборудования, а в тяжёлых — непосредственно к его повреждению. Серия FL имеет приоритетную функцию выходов CV и CC, которая эффективно подавляет выбросы выходного тока и связанные с ними последствия.



Приоритет CV (высокая скорость нарастания напряжения, превышение тока) Приоритет CC (высокая скорость нарастания тока, превышение напряжения)

Функция последовательности

В режиме функции последовательного вывода можно моделировать сложные изменения выходных сигналов на основе параметров последовательности, отредактированных пользователем. Функция последовательного вывода, с помощью пункта меню «SEQ», позволяет пользователям самостоятельно настраивать формы сигналов напряжения и тока.

Форма выходного сигнала теста последовательности

Блок питания серии FL поддерживает 10 файлов последовательностей, каждый из которых поддерживает до 100 рабочих шагов. В рамках рабочих шагов можно задать настройки напряжения, тока и времени работы. Поддерживает атрибуты «количество циклов» и «связанные файлы». «Количество циклов» определяет количество циклов выполнения последовательности; значение 0 указывает на бесконечный цикл. «Связанные файлы» позволяют выполнять циклы между различными файлами, используя связанное взаимодействие. Значение 0 указывает на отсутствие связи.

Функция зарядки аккумулятора

Серия FL оснащена функцией зарядки аккумуляторов. Она позволяет настраивать такие параметры, как напряжение и ток зарядки, напряжение окончания зарядки, ток окончания зарядки, ёмкость окончания зарядки и время окончания зарядки, что позволяет полностью имитировать процесс зарядки аккумулятора и эффективно защищать его.

Программное обеспечение для компьютерной графики

Серия FL предлагает высокопроизводительную программную платформу с функциями виртуального прибора. Она позволяет удалённо настраивать и считывать данные испытаний в режиме реального времени, генерировать изображения и экспортировать данные через компьютер. Все функции полностью синхронизированы, что делает испытания удобными.

Измерение

Размеры серии FL (мм)

Размеры полки в сборе (мм)

Информация для заказа

Name	Model or specification	Introduction
LAN interface	FT1001L	Installation before factory shipment
19-inch mounting kit	FT-H306	Six （3U/19”）Shelf kit

Specification table

General Specification Table
Voltage temperature coefficient	50ppm/℃
Current temperature coefficient	100ppm/℃
Input character
Input voltage for communication	Single phase, 90VAC to 130VAC (50% rated power)
	Single phase, 180VAC to 260VAC (100% rated power)
Input frequency range	47Hz～63Hz
Power factor	0.99'@220Vac（TYP），output rating
Maximum input current at full load (@220V ac)	1.6A	2.1A	1.6A	2.1A
Environmental characteristics
Operating temperature	0℃~40℃（Full load）
Storage temperature	-20℃~70℃
Operation humidity	30%～90% RH（without condensation）
Storage humidity	10%～95% RH（without condensation）
Operation altitude	＜2000m
Structural characteristics
Communication interface	RS232、RS485、LAN（Optional）
Cooling method	Mandatory air cooling, with the air flowing from the front and out from the rear. The upper cover and the base have no ventilation holes. Variable-speed fan
Dimensions (Width x Height x Depth) Weight	70*124*317 mm
Communication input terminal	2.3kg
Output terminal	IEC320 AC interface
Communication interface	Front panel: 4mm banana socket; Back panel: spring-type terminal connector

Electrical Specification Sheet - 1
Model	FT1040A	FT1030B	FT1040B	FT1030C	FT1040C	FT1040D
Rated voltage	0～20V	0～40V	0～40V	0～80V	0～80V	0～160V
Rated current	0～30A	0～12A	0～16A	0～6A	0～8A	0～4A
Rated power	400W	300W	400W	300W	400W	400W
Voltage programming*1
Resolution	1mV	1mV	1mV	1mV	1mV	10mV
Precision	0.05%+0.05%F.S.
Current programming*2
Resolution	1mA	1mA	1mA	1mA	1mA	1mA
Precision	0.1%+0.1%F.S.
linear adjustment rate
Voltage	≤0.02%F.S.
Current	≤0.05%F.S.
Load regulation
Voltage	≤0.02%F.S.
Current	≤0.05%F.S.+2mA
Voltage measurement*1
Resolution	1mV	1mV	1mV	1mV	1mV	10mV
Precision	0.05%+0.05%F.S.
Current measurement*2
Resolution	1mA	1mA	1mA	1mA	1mA	1mA
Precision	0.1%+0.1%F.S.
Output noise & ripple
Voltage Ripple（Vp-p）	≤60mV	≤60mV	≤60mV	≤100mV	≤100mV	≤200mV
Voltage Ripple（Vrms）	≤10mV	≤10mV	≤10mV	≤15mV	≤15mV	≤20mV
Current Ripple（Arms）*3	≤30mA	≤12mA	≤16mA	≤10mA	≤10mA	≤8mA
Risetime
Rise time (no load) * 4	50ms	50ms	50ms	50ms	50ms	50ms
Rise time (full load) * 5	50ms	50ms	50ms	50ms	50ms	50ms
Fall time (no load) * 6	400ms	400ms	400ms	750ms	750ms	1.2s
Fall time (full load) * 7	100ms	100ms	100ms	100ms	100ms	100ms
Transient response time	The output voltage deviation is restored to within 0.5% of the rated voltage (for a 50%-100% load) within 2 s
workpiece ratio （TYP）*8	0.83	0.85	0.85	0.87	0.87	0.87

   Примечание:

* Все технические характеристики могут быть изменены без дополнительного уведомления;

* 1. Минимальное значение напряжения должно быть ≥ 0,5% от полной шкалы;

* 2. Минимальное значение тока должно быть ≥ 0,5% от полной шкалы;

* 3. Условия измерения пульсаций: полоса пропускания 20 МГц, 10–100 % номинального напряжения и номинального тока;

* 4. Время изменения номинального напряжения от 10% до 90% в состоянии холостого хода;

* 5. Время изменения номинального напряжения от 10% до 90% в состоянии полной нагрузки (резистивной нагрузки);

* 6. Время изменения номинального напряжения от 90% до 10% в состоянии холостого хода;

* 7. Время изменения номинального напряжения от 90% до 10% в состоянии полной нагрузки (резистивной нагрузки);

* 8. Выходная мощность измерена при входном напряжении 220 В переменного тока/50 Гц, при номинальном напряжении и максимальной мощности.
