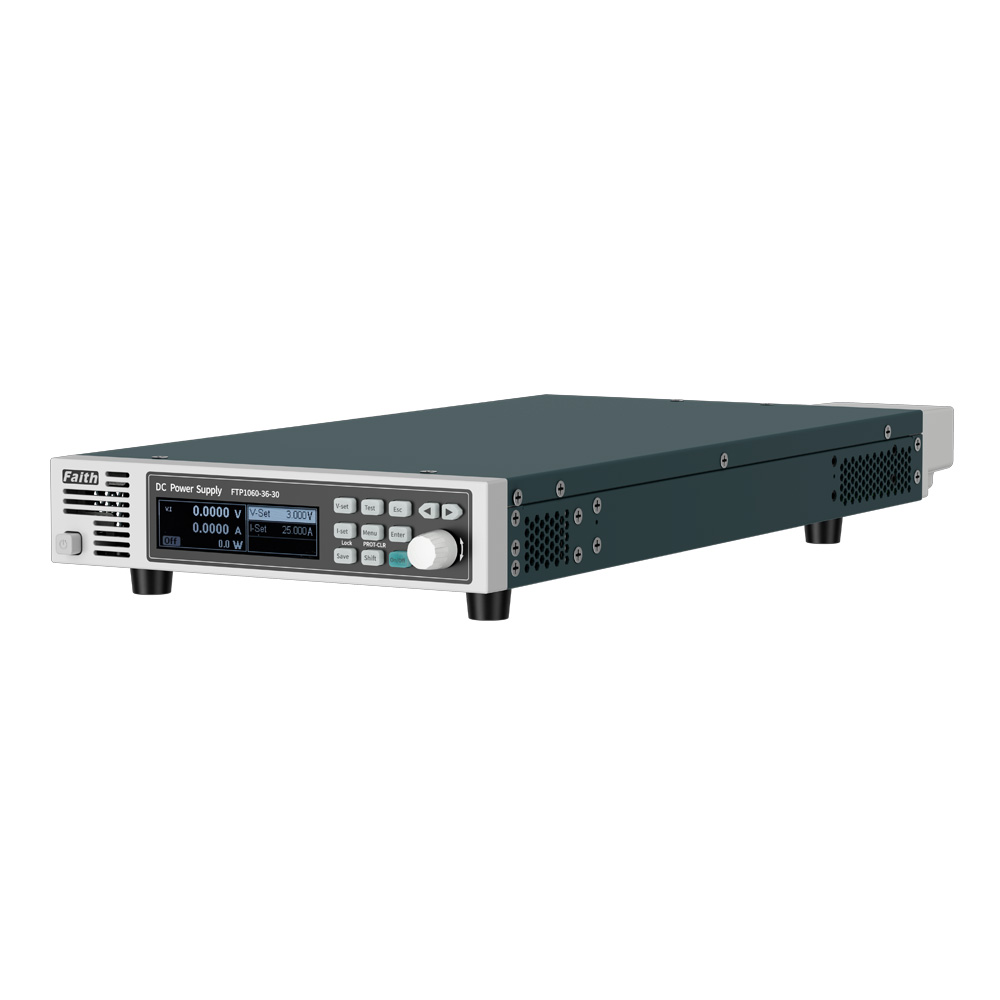

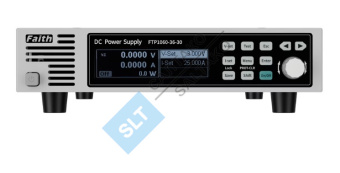

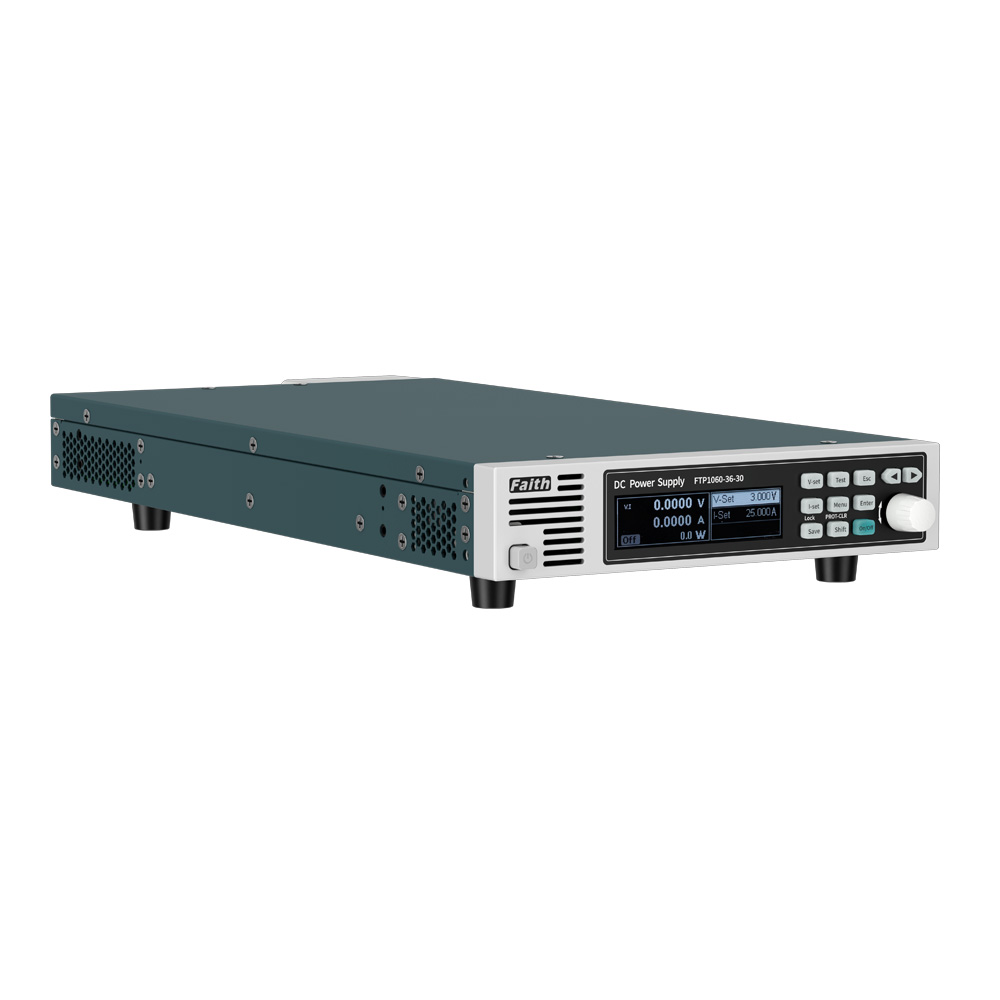

Программируемый источник постоянного тока FaithTech серии FTP1000 (выход 0.3 А, 12 А, 120 А)

FaithTech серии FTP1000 (выход 0.3 А, 12 А, 120 А) Программируемый источник постоянного тока

Серия FTP1000 — это малогабаритный, высокопроизводительный и обладающий высокой плотностью мощности программируемый источник постоянного тока. Конструкция 1U/19" полной ширины и половинной ширины делает устройство более легким, а интеграцию в шкаф — более удобной. Максимальная выходная мощность 1800 Вт позволяет применять его в различных областях, таких как лабораторные испытания, системная интеграция и испытания крупномасштабных производственных линий.

• Выходная мощность: 600 Вт/900 Вт/1200 Вт/1500 Вт/1800 Вт;
• Выходное напряжение: 0～3000 В;
• Выходной ток: 0～120А；
• Малый размер, 1U/половина 19 дюймов или полные 19 дюймов;
• Высокий коэффициент мощности на входе, низкий уровень гармоник;
• Функция редактирования последовательности и формы сигнала;
• Оснащен функцией зарядки аккумулятора;
• Комплексная функция защиты от перенапряжения, перегрузки по току, перегрузки по мощности, перегрева;
• Поддержка установки времени вывода, возможность контролировать и записывать время вывода;
• Поддержка удаленной компенсации напряжения;

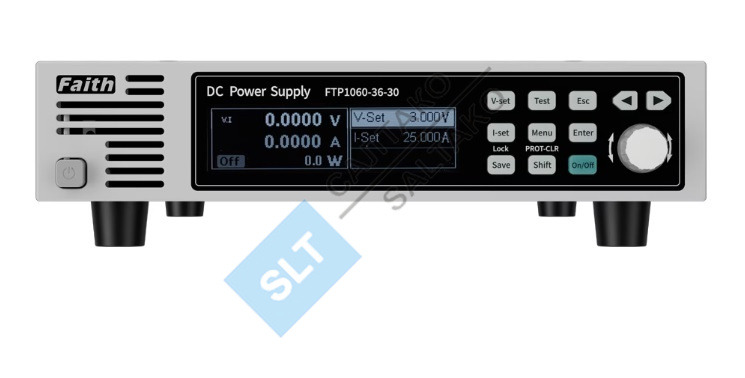

• OLED-дисплей, широкий угол обзора, высокая яркость;

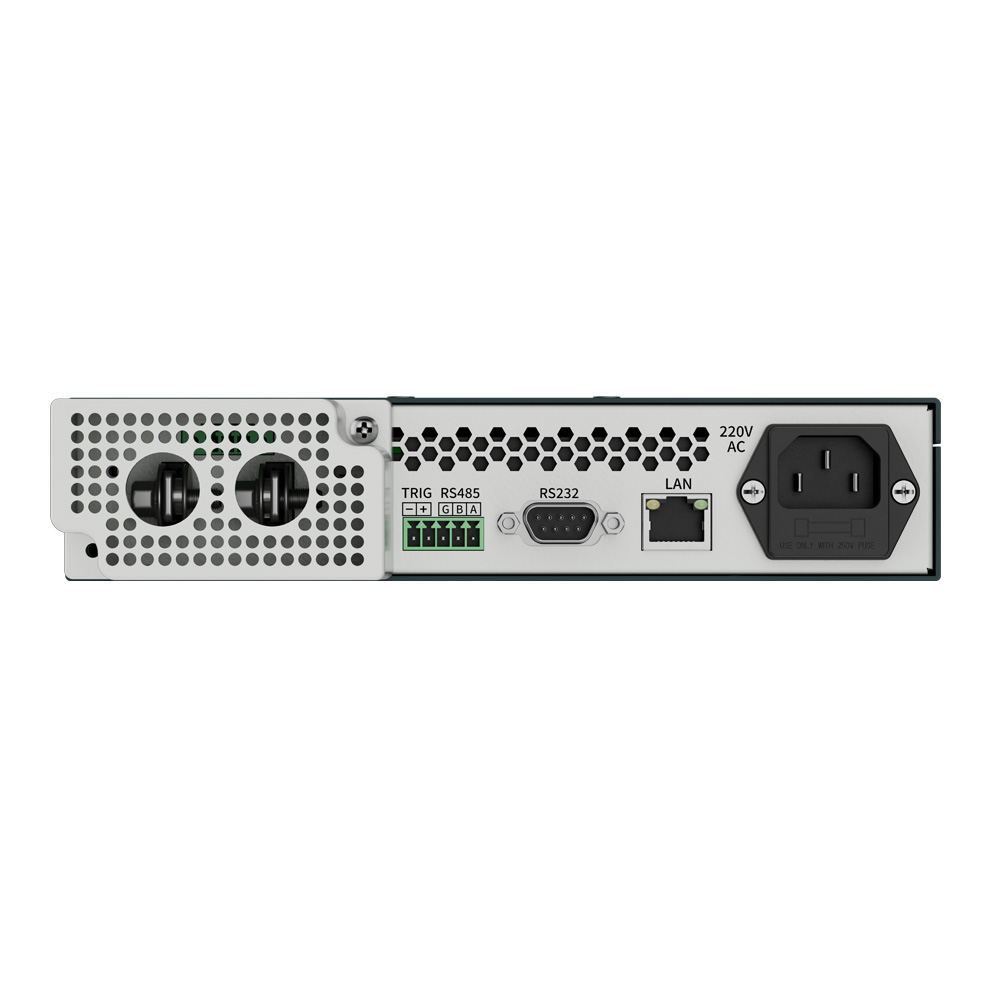

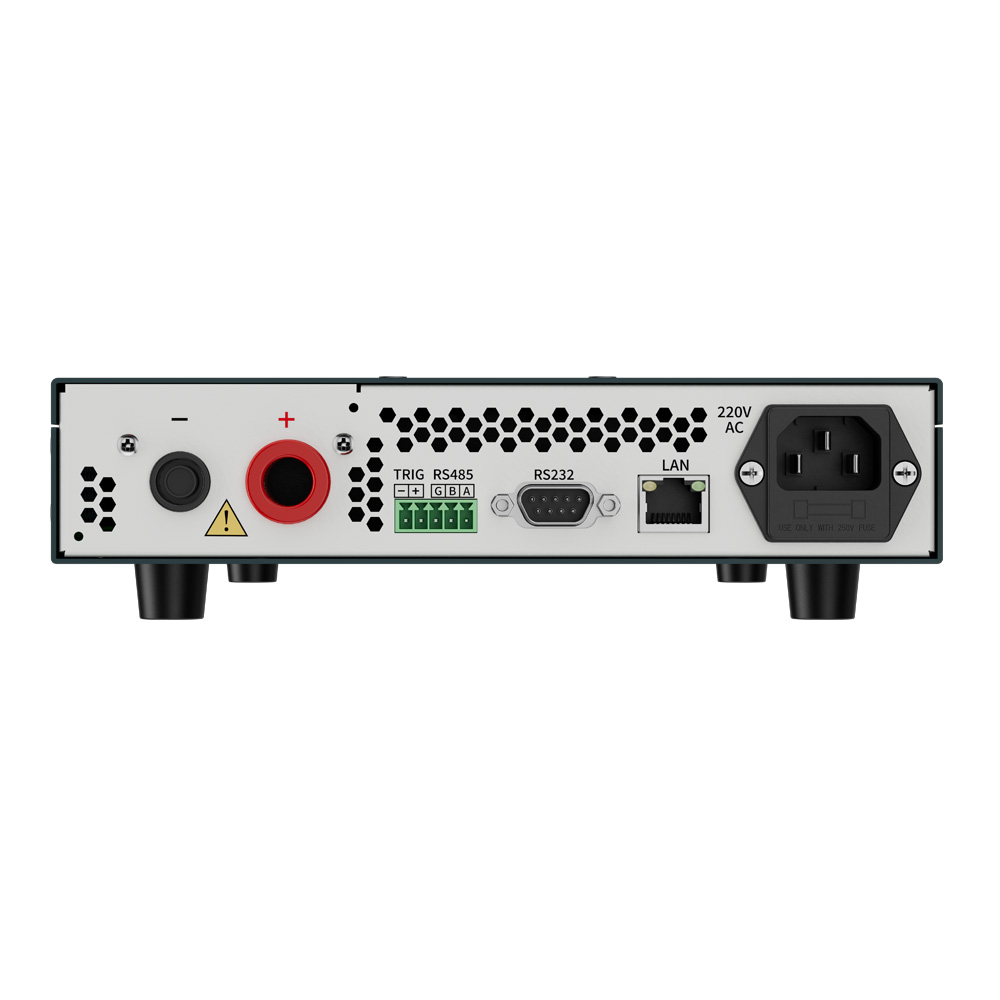

• Стандартные RS232 и LAN, опционально RS485;
• Поддержка стандартных протоколов связи SCPI и Modbus-RTU.

Модели

VOLTAGE	Model	Current	Power	Remarks	Voltage	Model	Current	Power	Remarks
15V	FTP1060-15-60	60A	600W	Ac input: 180Vac ~ 260Vac	36V	FTP1060-36-30	30A	600W	Ac input: 180Vac ~ 260Vac
	FTP1090-15-60	60A	900W			FTP1090-36-30	30A	900W
	FTP1150-15-120	120A	1500W			FTP1150-36-60	60A	1500W
	FTP1180-15-120	120A	1800W			FTP1180-36-60	60A	1800W
	FTP1060-15-60-WL	60A	600W	Ac input: 90Vac ~ 260Vac		FTP1060-36-30-WL	30A	600W	Ac input: 90Vac ~ 260Vac
	FTP1120-15-120-WL	120A	1200W			FTP1120-36-60-WL	60A	1200W
Voltage	Model	Current	Power	Remarks	Voltage	Model	Current	Power	Remarks
60V	FTP1060-60-15	15A	600W	Ac input: 180Vac ~ 260Vac	60V	FTP1060-60-30	30A	600W	Ac input: 180Vac ~ 260Vac
	FTP1090-60-15	15A	900W			FTP1090-60-30	30A	900W
	FTP1150-60-30	30A	1500W			FTP1150-60-60	60A	1500W
	FTP1180-60-30	30A	1800W			FTP1180-60-60	60A	1800W
	FTP1060-60-15-WL	15A	600W	Ac input: 90Vac ~ 260Vac		FTP1060-60-30-WL	30A	600W	Ac input: 90Vac ~ 260Vac
	FTP1120-60-30-WL	30A	1200W			FTP1120-60-60-WL	60A	1200W
Voltage	Model	Current	Power	Remarks	Voltage	Model	Electric current	Power	Remarks
80V	FTP1060-80-12	12A	600W	Ac input: 180Vac ~ 260Vac	100V	FTP1060-100-10	10A	600W	Ac input: 180Vac ~ 260Vac
	FTP1090-80-12	12A	900W			FTP1090-100-10	10A	900W
	FTP1150-80-24	24A	1500W			FTP1150-100-20	20A	1500W
	FTP1180-80-24	24A	1800W			FTP1180-100-20	20A	1800W
	FTP1060-80-12-WL	12A	600W	Ac input: 90Vac ~ 260Vac		FTP1060-100-10-WL	10A	600W	Ac input: 90Vac ~ 260Vac
	FTP1120-80-24-WL	24A	1200W			FTP1120-100-20-WL	20A	1200W
Voltage	Model	Current	power	Remarks	Voltage	Model	Current	Power	Remarks
120V	FTP1060-120-08	8A	600W	Ac input: 180Vac ~ 260Vac	150V	FTP1060-150-06	6A	600W	Ac input: 180Vac ~ 260Vac
	FTP1090-120-08	8A	900W			FTP1090-150-06	6A	900W
	FTP1150-120-16	16A	1500W			FTP1150-150-12	12A	1500W
	FTP1180-120-16	16A	1800W			FTP1180-150-12	12A	1800W
	FTP1060-120-08-WL	8A	600W	Ac input: 90Vac ~ 260Vac		FTP1060-150-06-WL	6A	600W	Ac input: 90Vac ~ 260Vac
	FTP1120-120-16-WL	16A	1200W			FTP1120-150-12-WL	12A	1200W
Voltage	Model	Current	Power	Remarks	Voltage	Model	Current	Power	Remarks
150V	FTP1060-150-12	12A	600W	Ac input: 180Vac ~ 260Vac	300V	FTP1060-300-03	3A	600W	Ac input: 180Vac ~ 260Vac
	FTP1090-150-12	12A	900W			FTP1090-300-03	3A	900W
	FTP1150-150-24	24A	1500W			FTP1150-300-06	6A	1500W
	FTP1180-150-24	24A	1800W			FTP1180-300-06	6A	1800W
	FTP1060-150-12-WL	12A	600W	Ac input: 90Vac ~ 260Vac		FTP1060-300-03-WL	3A	600W	Ac input: 90Vac ~ 260Vac
	FTP1120-150-24-WL	24A	1200W			FTP1150-300-06-WL	6A	1200W
Voltage	Model	Current	Power	Remarks	Voltage	Model	Current	Power	Remarks
600V	FTP1060-600-015	1.5 A	600W	Ac input: 180Vac ~ 260Vac	1000V	FTP1060-1000-009	0.9 A	600W	Ac input: 180Vac ~ 260Vac
	FTP1090-600-015	1.5 A	900W			FTP1090-1000-009	0.9 A	900W
	FTP1150-600-03	3A	1500W			FTP1150-1000-018	1.8 A	1500W
	FTP1180-600-03	3A	1800W			FTP1180-1000-018	1.8 A	1800W
	FTP1060-600-015-WL	1.5 A	600W	Ac input: 90Vac ~ 260Vac		FTP1060-1000-009-WL	0.9 A	600W	Ac input: 90Vac ~ 260Vac
	FTP1120-600-03-WL	3A	1200W			FTP1120-1000-018-WL	1.8 A	1200W
Voltage	Model	Current	Power	Remarks	Voltage	Model	Electric current	Power	Remarks
2000V	FTP1060-2000-009	0.9 A	600W	Ac input: 180Vac ~ 260Vac	3000V	FTP1060-3000-003	0.3 A	600W	Ac input: 180Vac ~ 260Vac
	FTP1090-2000-009	0.9 A	900W			FTP1090-3000-003	0.3 A	900W
	FTP1150-2000-018	1.8 A	1500W			FTP1150-3000-006	0.6 A	1500W
	FTP1180-2000-018	1.8 A	1800W			FTP1180-3000-006	0.6 A	1800W
	FTP1060-2000-009-WL	0.9 A	600W	Ac input: 90Vac ~ 260Vac		FTP1060-3000-003-WL	0.3 A	600W	Ac input: 90Vac ~ 260Vac
	FTP1120-2000-018-WL	1.8 A	1200W			FTP1120-3000-006-WL	0.6 A	1200W

Приоритет CV、CC

Подключение выходной мощности к индуктивной или емкостной нагрузке может привести к определённому перерегулированию выходного тока или напряжения. В лёгких случаях это может привести к срабатыванию защиты тестируемого оборудования, а в тяжёлых — к его непосредственному повреждению. Серия FTP1000 оснащена функциями приоритета выходного напряжения (CV) и постоянного тока (CC), что позволяет эффективно подавлять перерегулирование выходного тока и его последствия.

Функция последовательности

В режиме последовательного вывода можно моделировать сложные изменения выходных сигналов на основе отредактированных пользователем параметров последовательности. Функция последовательного вывода с опцией меню «SEQ» позволяет пользователю самостоятельно редактировать форму напряжения и тока.

Серия FTP1000 предоставляет 10 файлов последовательностей, каждый из которых поддерживает до 100 рабочих шагов. Можно задать настройки напряжения, тока и времени выполнения на рабочем шаге. Поддержка «номеров циклов» и «файлов ссылок». Номера циклов могут управлять номерами рабочих циклов последовательности, установите 0 в бесконечном цикле. Файлы ссылок можно использовать для запуска ссылок между различными файлами, установите 0, чтобы указать на отсутствие ссылки.

Функция дистанционного зондирования

Падение напряжения произойдет на соединительной линии между источником питания и клеммой нагрузки, когда нагрузка потребляет большой ток, тогда дистанционное зондирование может автоматически компенсировать падение напряжения на линии нагрузки. Схема подключения показана ниже:

Функция заряда аккумулятора

Серия FTP1000 обеспечивает функцию зарядки аккумулятора, может определять напряжение заряда, ток заряда, напряжение отключения заряда, ток отключения заряда, емкость отключения заряда, время отключения заряда и т. д., полностью имитируя процесс зарядки аккумулятора, что может эффективно защитить аккумулятор.

Программное обеспечение для компьютерной графики

Серия FTP1000 представляет собой высокопроизводительную программную платформу с функцией виртуального прибора, которая позволяет удаленно и в режиме реального времени через компьютер задавать и считывать данные испытаний, генерировать изображения, экспортировать данные и т.д. Кроме того, к ней можно подключать несколько устройств для раздельного управления, при этом все функции доступны синхронно для проведения испытаний.
