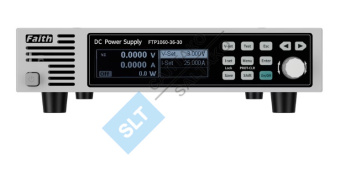

Программируемый источник постоянного тока FaithTech серии FTP1200 (выход 3000 В, 0.3 А)

FaithTech серии FTP1200 (выход 3000 В, 0.3 А) Программируемый источник постоянного тока

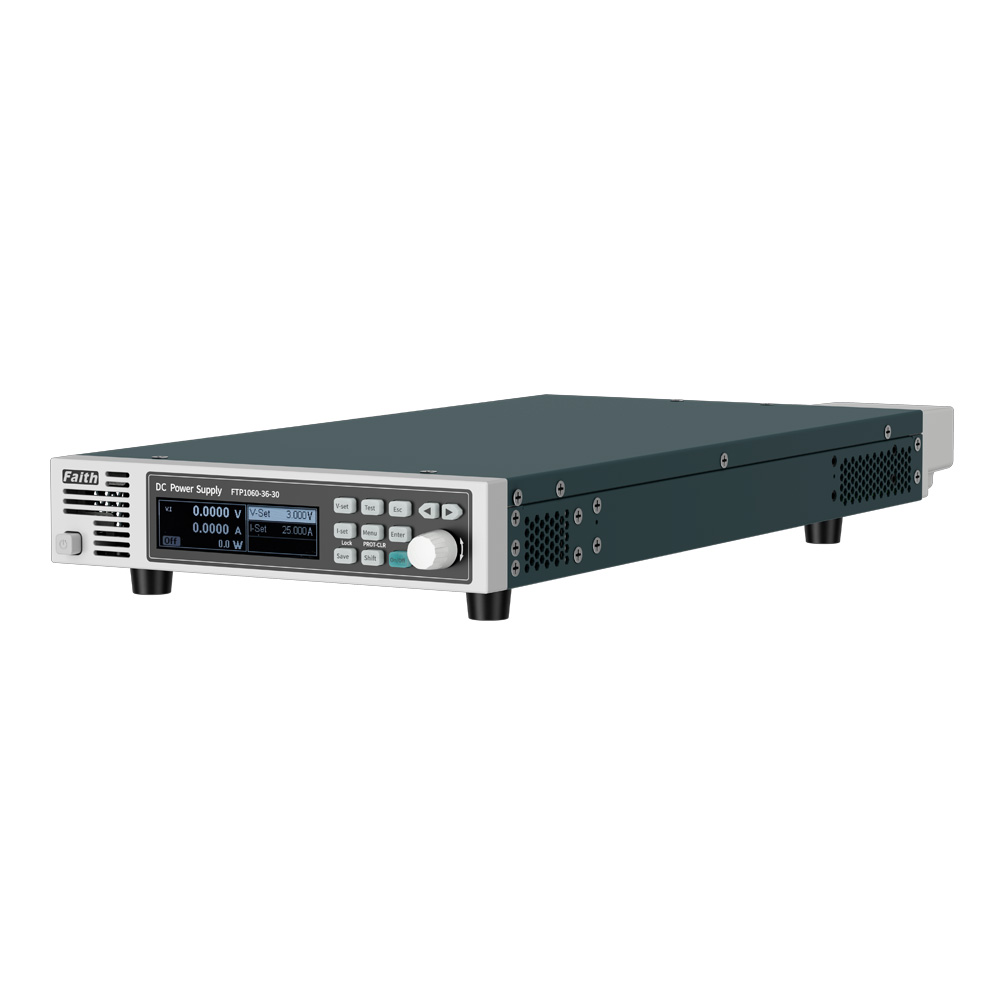

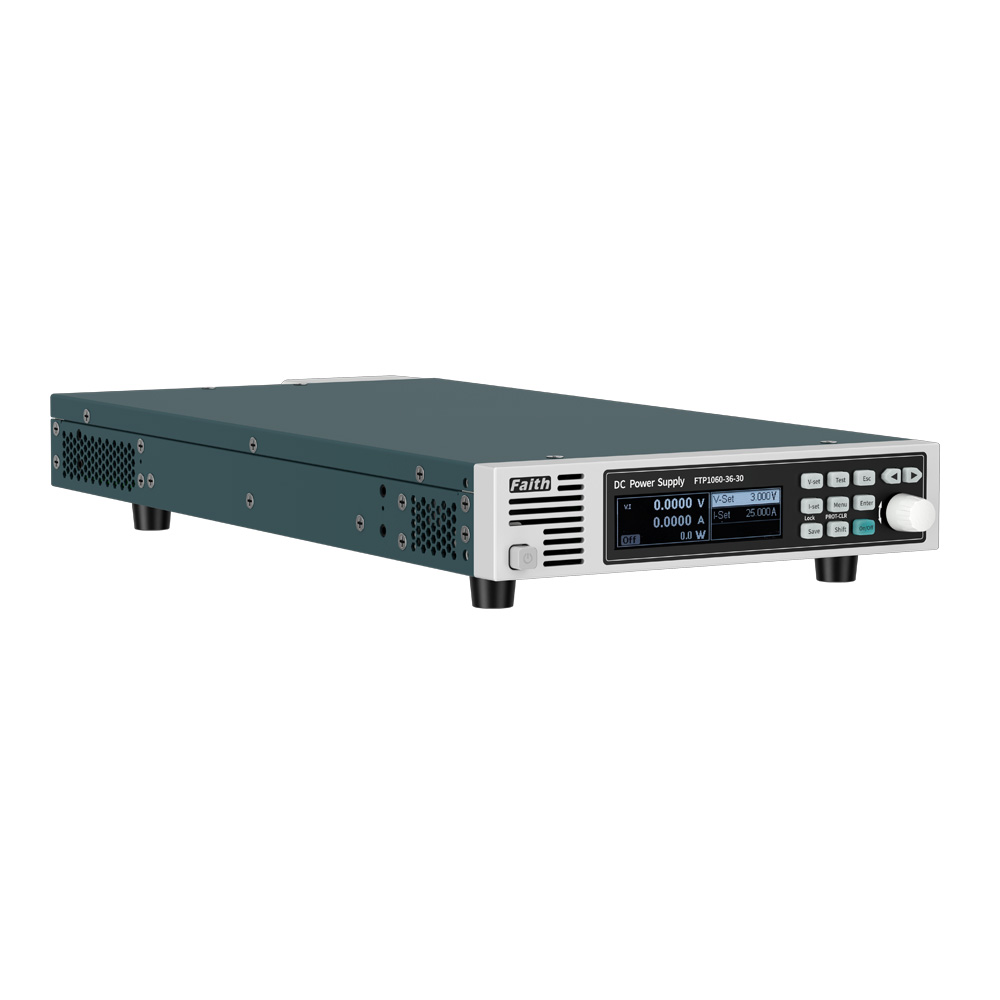

Программируемый источник питания постоянного тока серии FTP1200 — это компактный, высокопроизводительный источник питания постоянного тока с высокой плотностью мощности. Конструкция высотой 1U/19 дюймов (полная/половина ширины) делает устройство более портативным, а интеграцию в шкаф — более удобной. Линейка продукции серии FTP1200 включает в себя 5 уровней мощности, диапазон напряжения от 15 до 3000 В и максимальную выходную мощность 1800 Вт, что позволяет использовать её в лабораторных испытаниях, системной интеграции, испытаниях крупномасштабных производственных линий и других областях.

• Диапазон выходной мощности одной машины: 600 Вт / 900 Вт / 1500 Вт / 1200 Вт / 1800 Вт
• Максимальный диапазон выходного напряжения: 0 ~ 3000 В;
• Диапазон максимального выходного тока: 0 ~ 120 А;
• Малый размер, 1U/½19" или полные 19";
• Высокий коэффициент входной мощности, низкий уровень гармоник;
• Высокоточный контроль и измерение напряжения и тока;
• Функция редактирования последовательности и формы сигнала;
• Управление наклоном: позволяет быстро и точно контролировать подъем и спад напряжения (или тока);
• Функция каскада: поддержка параллельного режима «ведущий-ведомый», управление всем каскадом так, как если бы работал один источник питания (опционально);
• Обеспечить мощные возможности мониторинга сигнала композитного сигнального порта (опционально):

Аналоговое программирование: управление выходным напряжением и выходным током посредством аналоговой величины;

Внешнее управление: открытие или закрытие выхода посредством внешнего цифрового сигнала и вывод цифрового управляющего числа;

Мониторинг выхода: выходная форма сигнала напряжения и тока выводится в виде аналоговой величины, легко поддается мониторингу;

• Защита от перенапряжения, защита от перегрузки по току, защита от перегрузки по мощности, защита от перегрева и другие функции комплексной защиты;
• Поддержка дистанционной компенсации напряжения;

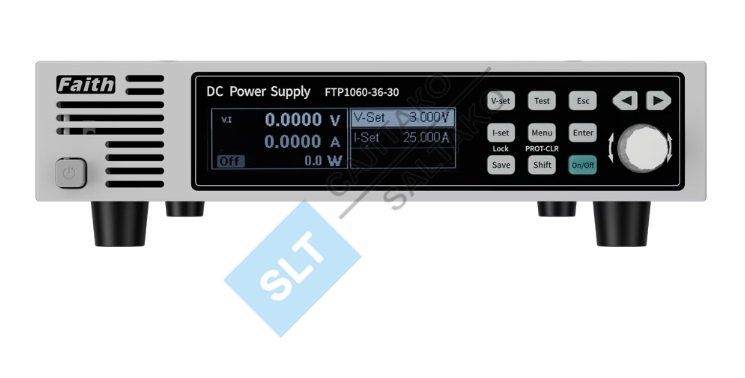

• OLED-дисплей, широкий угол обзора, высокая яркость;

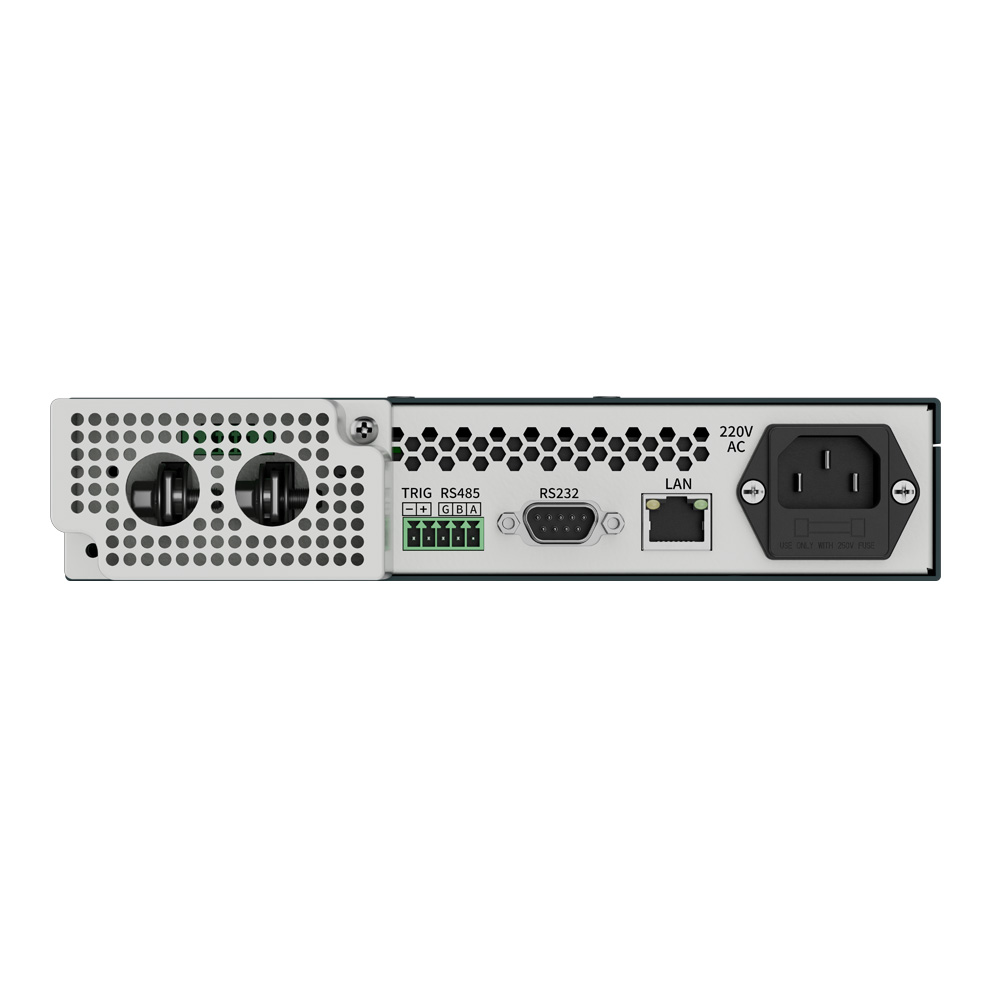

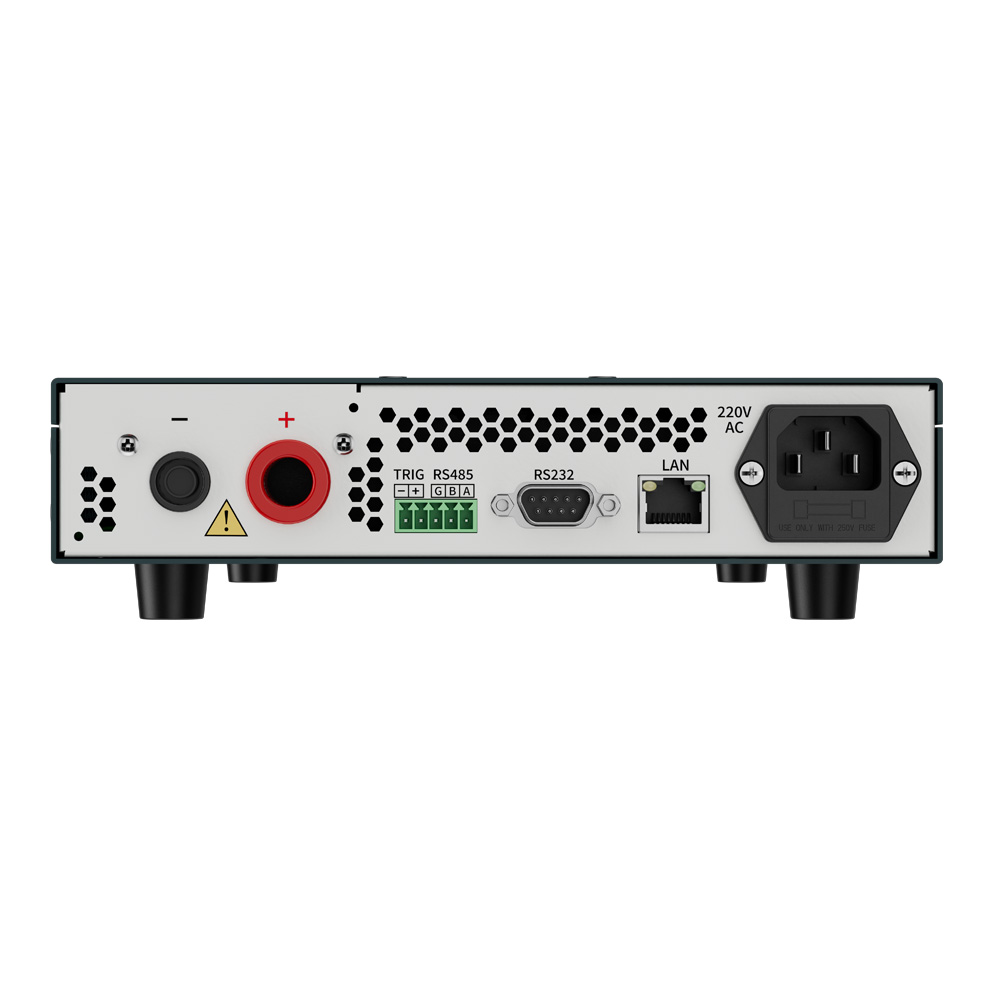

• Стандартная локальная сеть, RS485;
• Поддержка стандартных протоколов связи SCPI и Modbus-RTU

функция высокоточного измерения

Встроенный 16-битный высокоточный АЦП серии FTP1200 обеспечивает точность измерения напряжения 0,05% от полной шкалы, тока 0,05% + 0,1% от полной шкалы. Измеренные значения напряжения, тока и мощности одновременно отображаются на дисплее передней панели источника питания. Кроме того, FTP1200 обеспечивает дополнительную функцию контроля выходного напряжения и тока, позволяя пользователю контролировать форму выходного сигнала напряжения и тока с помощью осциллографа, контролируя выходной сигнал.

функция дистанционного зондирования

При большом токе потребления нагрузки возникает падение напряжения на линии соединения источника питания с нагрузкой. Дистанционное измерение автоматически компенсирует падение напряжения на линии нагрузки. Схема подключения функции дистанционного измерения напряжения питания выглядит следующим образом:

(Примечание: модели 1000 В и выше не имеют функции дистанционной индукции)

CV, предпочтительно CC

При подключении выходной мощности к индуктивной или емкостной нагрузке выходной ток или напряжение могут превысить определённую величину, что приведёт к срабатыванию защиты тестируемого устройства или даже к его повреждению. Серия FTP1200 с функцией приоритета выходного сигнала CV, CC эффективно подавляет выходной сигнал и удары.

Функция последовательности

В режиме функции последовательного вывода можно моделировать сложные изменения выходных сигналов в соответствии с параметрами последовательности, отредактированными пользователем. Пункт меню функции последовательного вывода «SEQ» позволяет пользователю самостоятельно редактировать форму сигнала напряжения и тока.

Форма выходного сигнала теста последовательности

Блок питания серии FTP1200 поддерживает 10 файлов последовательностей, каждый из которых поддерживает до 100 этапов работы. На этапах работы можно задать напряжение, ток и время работы. Поддерживаются свойства «номер цикла» и «файл ссылки». «Номер цикла» определяет количество повторений цикла последовательности. Значение 0 означает бесконечный цикл. «Файл ссылки» можно использовать для связи между различными файлами. Значение 0 означает отсутствие связи.

имитирует функции программирования

Серия FTP1200 оснащена двумя аналоговыми входами: с программированием напряжения и тока, которые позволяют управлять выходным напряжением и током соответственно. Аналоговый программный сигнал может быть выбран в диапазоне постоянного напряжения 0 ~ 5 В. Диапазон выходного напряжения и тока составляет 0 ~ 100% от полной шкалы.

многомашинная параллельная функция

Блок питания FTP1200 поддерживает до 5 параллельных источников питания, что значительно расширяет диапазон его применения. Помимо автоматического переключения нагрузки между источниками питания, функция параллельного подключения обеспечивает поддержание стабильного выходного значения, а также постоянство формы выходного сигнала и наклона выходной кривой. В параллельном режиме работы ведущего устройства на экране блока питания отображаются суммарные значения напряжения, тока и мощности. Каждое ведомое устройство автоматически выравнивает и суммирует ток.

функция моделирования внутреннего сопротивления батареи

Блок питания серии FTP1200 имеет функцию имитации внутреннего сопротивления аккумулятора. При увеличении выходного тока блока питания выходное напряжение может регулироваться в соответствии с заданным значением внутреннего сопротивления.

компьютерное графическое операционное программное обеспечение

Серия FTP1200 представляет собой программную платформу хост-компьютера с функцией виртуального прибора, который может удаленно и в режиме реального времени устанавливать и считывать тестовые данные, генерировать изображения, экспортировать данные и т. д. Одновременно можно подключать несколько машин для управления, а функции могут быть синхронно доступны для удобного использования при проведении испытаний.

     Информация для заказа

Name	Model or specification	Instructions
19 "shelf kit	FT-H111	Single (1U/½19 ") shelf kit
19 "shelving kit	FT-H112	Two mounted shelf kits side by side
19 "shelving kit	FT-H113	Single (1U/ full 19 ") shelf kit
Stack kit	FT-D104	Multilayer stack kit
FTP1000 High voltage test wire	FT1001W	Applicable to FTP1000, FT1200 series 1000V and above models

| Specification sheet

General specification sheet:

General Specification Sheet
Voltage temperature coefficient	50ppm/℃
Temperature coefficient of current	100ppm/℃
External Simulation Programming and Monitoring (Optional)
Vout voltage programming:	0 ~ 5V corresponds to 0 ~ 100%F.S. Accuracy: 0.3%F.S.
I out voltage programming:	0 ~ 5V corresponds to 0 ~ 100%F.S. Accuracy: 0.5%F.S.
Vmon voltage output monitoring	0 ~ 5V corresponds to 0 ~ 100%F.S. Accuracy: 0.5%F.S.
Imon current output monitoring	0 ~ 5V corresponds to 0 ~ 100%F.S. Accuracy: 0.5%F.S.
Input characteristics
Ac input voltage	180VAC ~ 260VAC, frequency 47Hz ~ 63Hz (900W, 1500W, 1800W models) Or 90VAC ~ 260VAC, frequency 47Hz ~ 63Hz (600W, 1200W Suffix -WL model)
Power factor	0.99@220Vac, rated output power
Full load maximum input current	600W : 3.5A, 900W : 5A, 1500W: 8.75A, 1800W: 10A@220V ac
Environmental Characteristics
Operating temperature	0℃ ~ 40℃ (full load)
Storage temperature	-20℃ ~ 70℃
Operating humidity	30% to 90% RH (no condensation)
Storage humidity	10% to 95% RH (no condensation)
Operating altitude	< 2000m
Structural characteristic
Communication interface	LAN, RS485
Cooling method	Forced air cooling, air out after the forward air, no ventilation holes in the upper cover and base, speed regulating fan
Size (W*H*D)	210*44*462 mm(600W, 900W models); 430*44*462 mm(900W model above)
Weight	4.5kg(600W, 900W model); 9kg(900W model or above)

Electrical specification sheet:

Electrical Specification Sheet -1
Model number	FTP1260-15-60	FTP1260-36-50	FTP1260-60-30	FTP1260-80-20	FTP1260-150-12
Rated voltage	0~15V	0~36V	0~60V	0~80V	0~150V
Rated current	0~60A	0~50A	0~30A	0~20A	0~12A
Rated power	600W
Model number	FTP1290-15-60	FTP1290-36-50	FTP1290-60-30	FTP1290-80-20	FTP1290-150-12
Voltage	0~15V	0~36V	0~60V	0~80V	0~150V
Current	0~60A	0~50A	0~30A	0~20A	0~12A
Power	900W
Model number	FTP12120-15-120	FTP12120-36-100	FTP12120-60-60	FTP12120-80-40	FTP12120-150-24
Voltage	0~15V	0~36V	0~60V	0~80V	0~150V

Current		0~120A	0~100A	0~60A	0~40A	0~24A
Power		1200W
Model number		FTP12150-15-120	FTP12150-36-100	FTP12150-60-60	FTP12150-80-40	FTP12150-150-24
Voltage		0~15V	0~36V	0~60V	0~80V	0~150V
Current		0~120A	0~100A	0~60A	0~40A	0~24A
Power		1500W
Model number		FTP12180-15-120	FTP12180-36-100	FTP12180-60-60	FTP12180-80-40	FTP12180-150-24
Voltage		0~15V	0~36V	0~60V	0~80V	0~150V
Current		0~120A	0~100A	0~60A	0~40A	0~24A
Power		1800W
Voltage Programming *1
Resolution		1mV	1mV	1mV	1mV	10mV
Precision		0.05% F.S.
Current programming *2
Resolution		1mA	1mA	1mA	1mA	1mA
Precision		0.05% + 0.1% F.S.
Linear adjustment rate
Voltage		0.02% or less F.S.
Current		0.05% or less F.S.
Load adjustment rate
Voltage		0.02% or less F.S.
Current		0.05% or less f.s. + 2 mA
Voltage measurement *1
Resolution		1mV	1mV	1mV	1mV	10mV
Precision		0.05% F.S.
Current measurement *2
Resolution		1mA	1mA	1mA	1mA	1mA
Precision		0.1% + 0.1% F.S.
Output noise & Ripple
Voltage Ripple (Vp-p)		≤50mV	≤60mV	≤100mV	≤150mV	≤200mV
Voltage Ripple (Vrms)		≤12mV	≤15mV	≤15mV	≤25mV	≤30mV
Current Ripple (Arms) *3	≤900W	≤60mA	≤50mA	≤30mA	≤12mA	≤24mA
	>900W	≤120mA	≤100mA	≤60mA	≤24mA	≤48mA

External Simulation Programming and Monitoring (Optional)
Vout voltage programming:		0 ~ 5V corresponds to 0 ~ 100%F.S. Accuracy: 0.3%F.S.
I out voltage programming:		0 ~ 5V corresponds to 0 ~ 100%F.S. Accuracy: 0.5%F.S.
Vmon voltage output monitoring		0 ~ 5V corresponds to 0 ~ 100%F.S. Accuracy: 0.5%F.S.
Imon current output monitoring		0 ~ 5V corresponds to 0 ~ 100%F.S. Accuracy: 0.5%F.S.
Slope
Volatge slope		1V/ms	2V/ms	3V/ms	3V/ms	4V/ms
Current slope	≤900W	6A/ms	5A/ms	3A/ms	2A/ms	1.2A/ms
	＞900W	12A/ms	10A/ms	6A/ms	4A/ms	2.4A/ms
Rasing time
Ascent time (empty load) *4		35ms	35ms	35ms	35ms	50ms
Ascent time (full load) *5		35ms	35ms	35ms	35ms	50ms
Descent time (empty load) *6		600ms	800ms	800ms	800ms	1100ms
Descent time (full load) *7		80ms	80ms	80ms	80ms	100ms
Transient response time		The output voltage deviation recovers to within 0.75% of the rated voltage (50%-100% load) ≤2ms
Efficiency *8		0.86	0.86	0.88	0.88	0.88
Remote compensation voltage		0.75V	1.8V	3V	4V	7.5V
