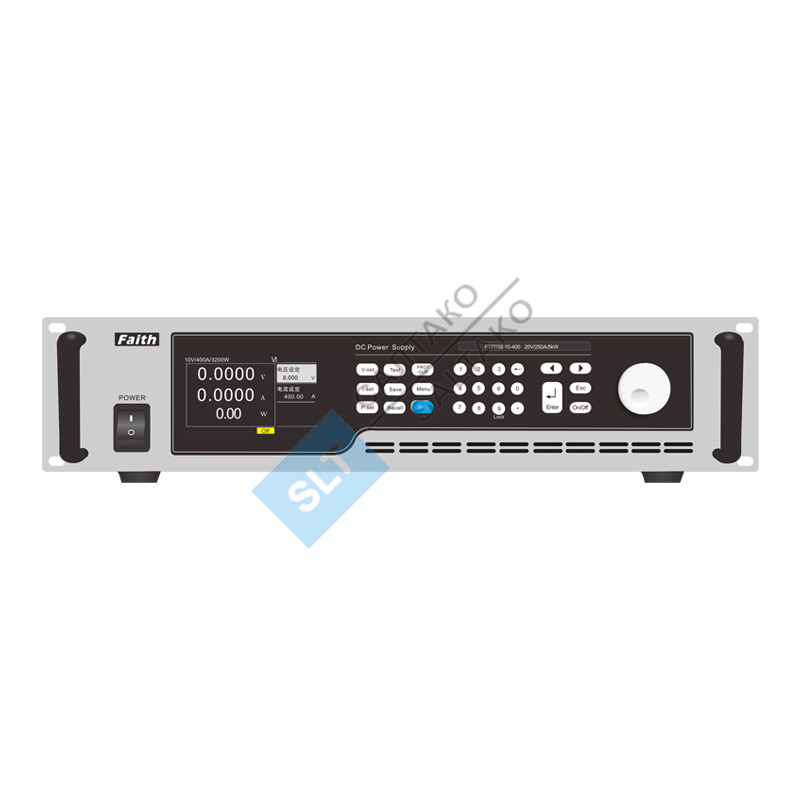

Программируемый источник питания постоянного тока серии FaithTech FTP (2 кВт/3,2 кВт/6,5 кВт)

Широкодиапазонный программируемый источник питания постоянного тока серии FTP — это высокопроизводительный источник питания постоянного тока, разработанный компанией Faith tech. Он обладает такими преимуществами, как широкий диапазон выходных напряжений, высокий ток, низкий уровень пульсаций, быстрое переходное реагирование, высокое разрешение, высокая точность и возможность настройки наклона характеристики напряжения и тока.

Линейка продукции серии FTP богата и включает 48 различных моделей, 5 уровней мощности, диапазон напряжения от 10 В до 1500 В. Это лучший выбор для интеграции систем ATE, лабораторных испытаний, испытаний транспортного оборудования, испытаний сверхпроводимости, испытаний двигателей, моделирования зарядки аккумуляторов, калибровки датчиков напряжения и тока, тестирования лазеров и источников питания, испытаний жизненного цикла электронных изделий и других применений.

Область применения

• Многопрофильное гибкое применение лаборатории силовой электроники;
• Тестирование топливных элементов, аккумуляторных батарей, свинцовых аккумуляторов, суперконденсаторов;
• Моделирование условий электропитания электронного оборудования транспортных средств, самолетов и кораблей;
• Интеграция зарядного устройства постоянного тока, проектирования зарядного устройства и испытательной системы;
• Проектирование и тестирование серверных блоков питания, ИБП, инверторов;
• Проектирование и испытания солнечной энергетики, ветроэнергетики, систем накопления энергии;
• Испытание конструкции и электропитания БПЛА, лазера, сенсорного поля.

Функция высокоточного измерения:

Встроенный 16-битный высокоточный АЦП серии FTP обеспечивает точность измерения напряжения 0,05% от полной шкалы, тока 0,1% + 0,1% от полной шкалы. Измеренные значения напряжения, тока и мощности одновременно отображаются на дисплее передней панели источника питания. Кроме того, FTP обеспечивает дополнительную функцию контроля выходного напряжения и тока, позволяя пользователю контролировать форму выходного сигнала напряжения и тока с помощью осциллографа, контролируя выходной сигнал.

Постоянная мощность, широкий диапазон выходных напряжений:

Серия FTP имеет выходной диапазон более чем в 2,4 раза шире. Она автоматически регулирует выходное напряжение и ток в заданном диапазоне для достижения постоянной выходной мощности. Функция CP предназначена для имитации испытаний солнечных фотоэлектрических систем, проверки стабильности нагрузки и проверки безопасности.

Серия FTP обеспечивает более широкий диапазон работы в постоянном диапазоне мощности

Функция последовательности

Функция последовательности позволяет пользователям редактировать собственные формы сигналов напряжения и тока. Серия FTP предлагает 10 файлов последовательностей, каждый из которых поддерживает до 100 этапов работы. На каждом этапе можно задать выходное напряжение, выходной ток и задержку. Поддержка функции последовательности, цикла, связи и других атрибутов упрощает реализацию сложных выходных сигналов.

CV, предпочтительно CC

При подключении выходной мощности к индуктивной или емкостной нагрузке выходной ток или напряжение могут превысить определённую величину, что приведёт к срабатыванию защиты тестируемого устройства или даже к его повреждению. Серия FTP с функцией приоритета выхода CV, CC эффективно подавляет выходной выброс и ударные воздействия.

Приоритет CV (высокая скорость нарастания напряжения, превышение тока) Приоритет CC (высокая скорость нарастания тока, превышение напряжения)

Возможности аналогового программирования

Серия FTP оснащена двумя аналоговыми входами: программированием напряжения и программированием тока, которые позволяют управлять выходным напряжением и током соответственно. Аналоговый программируемый сигнал может быть выбран в диапазоне постоянного напряжения 0 ~ 5 В или 0 ~ 10 В. Программируемый сигнал соответствует выходному напряжению и току в диапазоне 0 ~ 100% полной шкалы.

многомашинная параллельная функция

Блок питания FTP поддерживает параллельное подключение до 10 источников питания, что значительно расширяет диапазон его выходной мощности. Помимо автоматического переключения нагрузки между источниками питания, функция параллельного подключения обеспечивает постоянство выходного значения и согласованность формы выходного сигнала. В параллельном режиме работы главного устройства на экране блока питания отображаются значения напряжения, тока и мощности. Каждое ведомое устройство автоматически выравнивает и суммирует ток.

функция моделирования внутреннего сопротивления батареи

Блок питания серии FTP с функцией аналогового выхода внутреннего сопротивления батареи. При увеличении выходного тока блока питания выходное напряжение можно регулировать в соответствии с заданным пользователем значением внутреннего сопротивления.

Моделирование формы сигнала автомобильного источника питания (опционально)

Из-за сложной электрической среды автомобильной системы электропитания напряжение питания часто подвержено значительным колебаниям, например, при запуске и закрытии двигателя, электромагнитного клапана и других компонентов. Функция тестирования формы сигнала автомобильной электроники блока питания серии FTP-C позволяет реализовать функцию моделирования формы сигнала, соответствующей стандарту ISO16750-2 (Условия окружающей среды и испытания электрического и электронного оборудования дорожных транспортных средств. Часть 2: Электрическая нагрузка) и стандарту Volkswagen VW80000.

Композитный сигнальный порт (опционально)

Дополнительный композитный сигнальный порт серии FTP, который имеет следующие функции:

• Контроль выходного напряжения и тока;
• Программирование управления напряжением, током;
• Индикация режима работы;
• Вход управления аварийной сигнализацией;
• Индикация рабочего состояния блока питания READY;
• Контроль выходного напряжения DC_ON и т. д.

 Многоинтерфейсный и многопротокольный

Серия FTP оснащена несколькими коммуникационными интерфейсами и поддерживает протоколы SCPI и Modbus. Пользователь может настроить их в меню в соответствии со своими потребностями, что обеспечивает большую гибкость интеграции системы.

Программное обеспечение для компьютерной графики

Серия FTP предоставляет программное обеспечение хост-компьютера с функцией виртуального прибора, которое может считывать данные испытаний в реальном времени, генерировать изображения, экспортировать отчеты, распечатывать отчеты и т. д., что удобно для использования клиентами.
