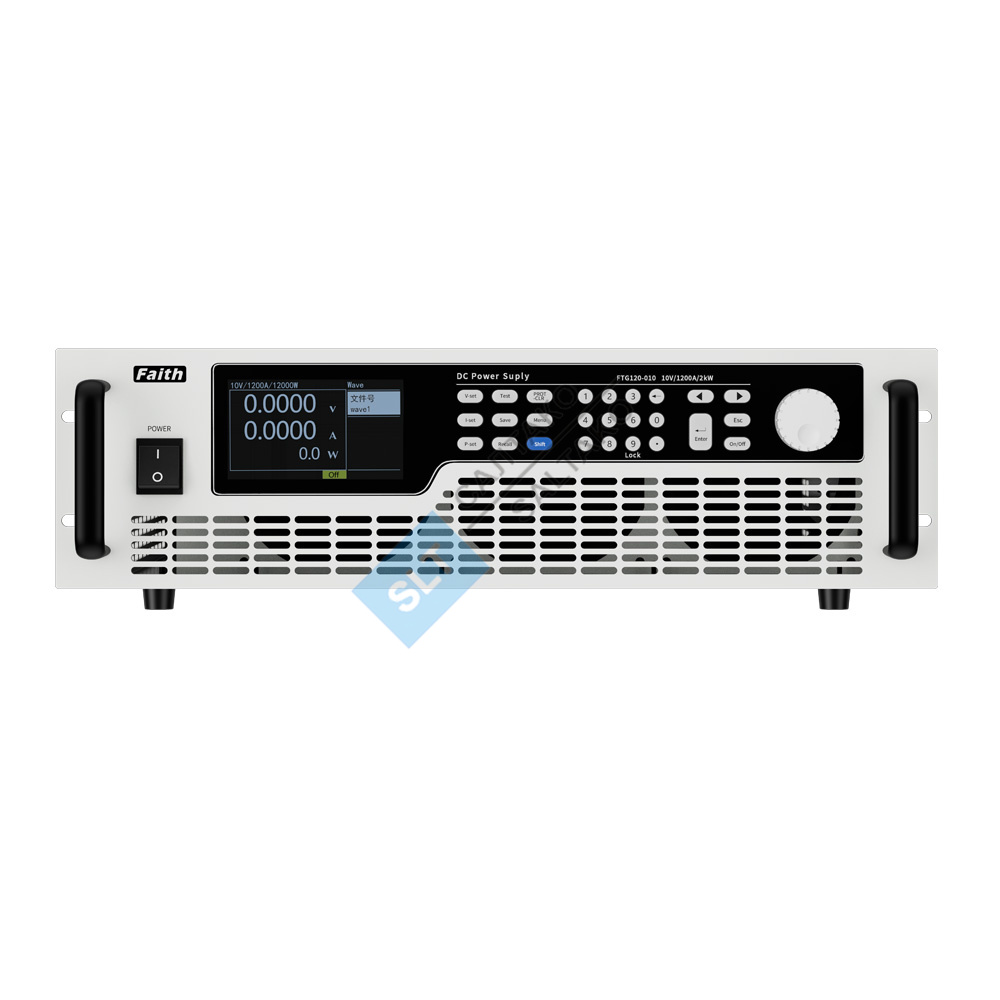

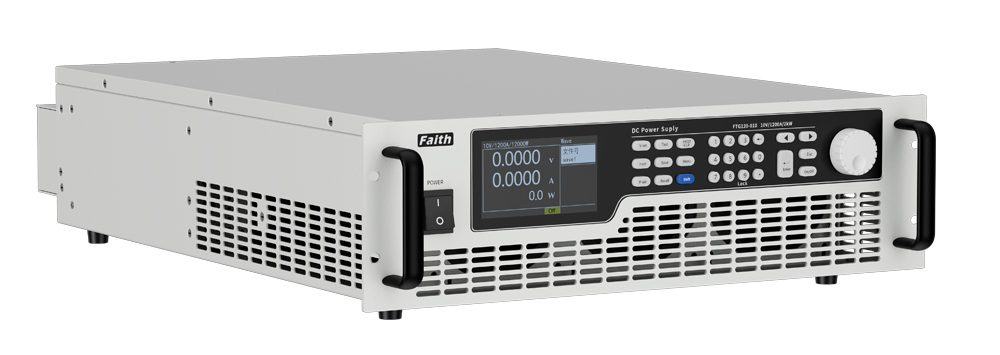

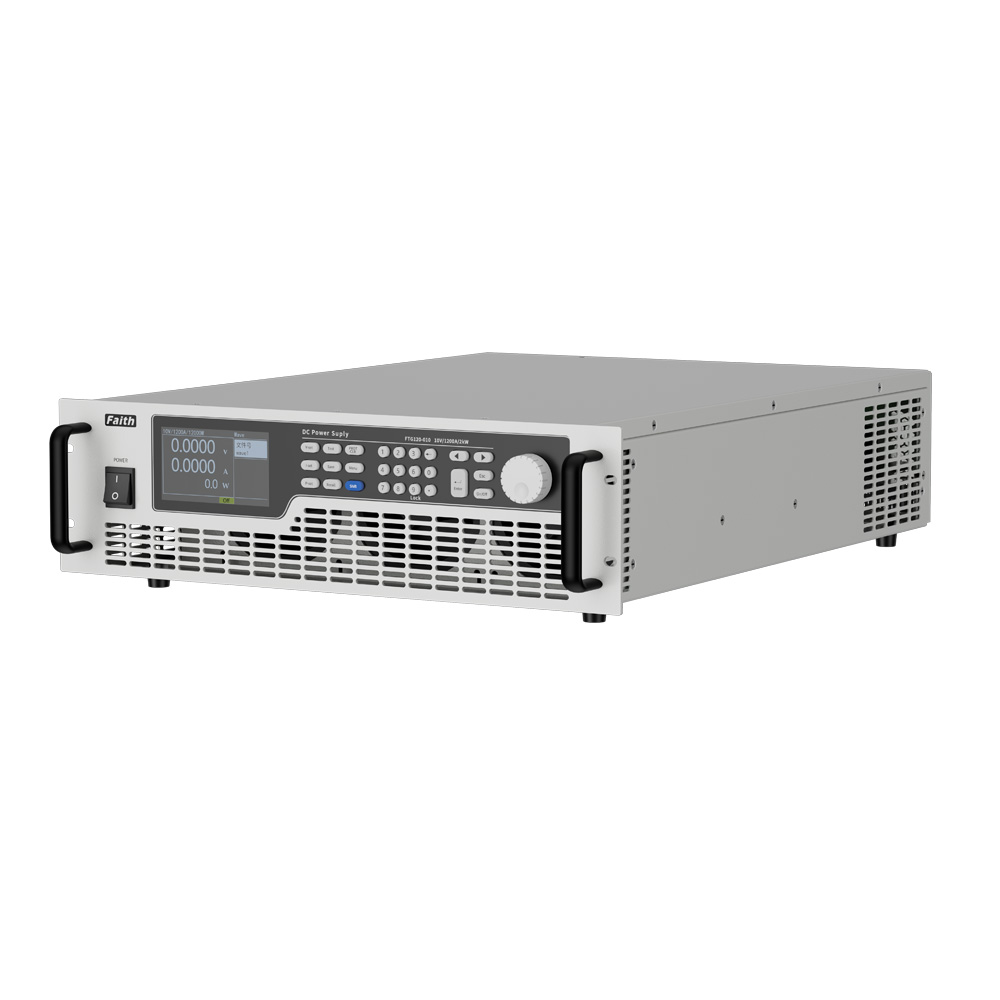

Модульный программируемый источник питания постоянного тока высокой мощности серии FaithTech FTG (4~600 кВт)

Программируемый импульсный источник питания постоянного тока серии FTG с диапазоном напряжения от 10 до 1500 В, током до 12 000 А и максимальной мощностью 600 кВт. Это первая в Китае технология, обеспечивающая точность управления и измерения 0,1% при работе с высоким током, что обеспечивает надежную поддержку для тестирования датчиков, сверхпроводящих материалов, кабелей и других испытаний.

Серия FTG обладает такими преимуществами, как высокая плотность мощности, большой ток и низкий уровень пульсаций, быстрое переходное реагирование, высокое разрешение и точность. Система питания построена на модульной архитектуре. Модули соединены высокоскоростными внешними шинами, что обеспечивает высокую надежность и упрощает обслуживание и расширение. Серия может использоваться в лабораторных испытаниях, испытаниях транспортного оборудования, испытаниях солнечных инверторов, испытаниях DC/DC-преобразователей и инверторов, испытаниях запуска двигателя, автоматической зарядке аккумуляторов и испытаниях жизненного цикла электронных изделий.

Серия FTG оснащена интерфейсом LAN/RS232/GPIB (опционально), поддерживающим протоколы SCPI и ModBus-RTU. В сочетании со встроенным интерфейсом управления номером изоляции/режимом (опционально) это обеспечивает широкий спектр применения и удобство системной интеграции.

• один диапазон:
• Напряжение: от 10 до 1500 В
• ток: от 0 до 12000А
• Мощность: от 4 до 600 кВт
• Режимы работы CV, CC, CP;
• Высокоточное измерение напряжения и тока;
• Высокоскоростное программирование;
• типичная переходная характеристика 1 мс;
• Программируемая последовательность;
• Регулировка скорости нарастания напряжения и тока;
• Приоритет CV/CC;
• Защита от сгибания;
• Моделирование внутреннего сопротивления;
• Компенсация дистанционных измерений;
• Дополнительный аналоговый интерфейс программирования и мониторинга;
• ±OVP, ±OCP, ±OPP, OTP, ±LVP;
• Ограничение напряжения, ограничение тока;

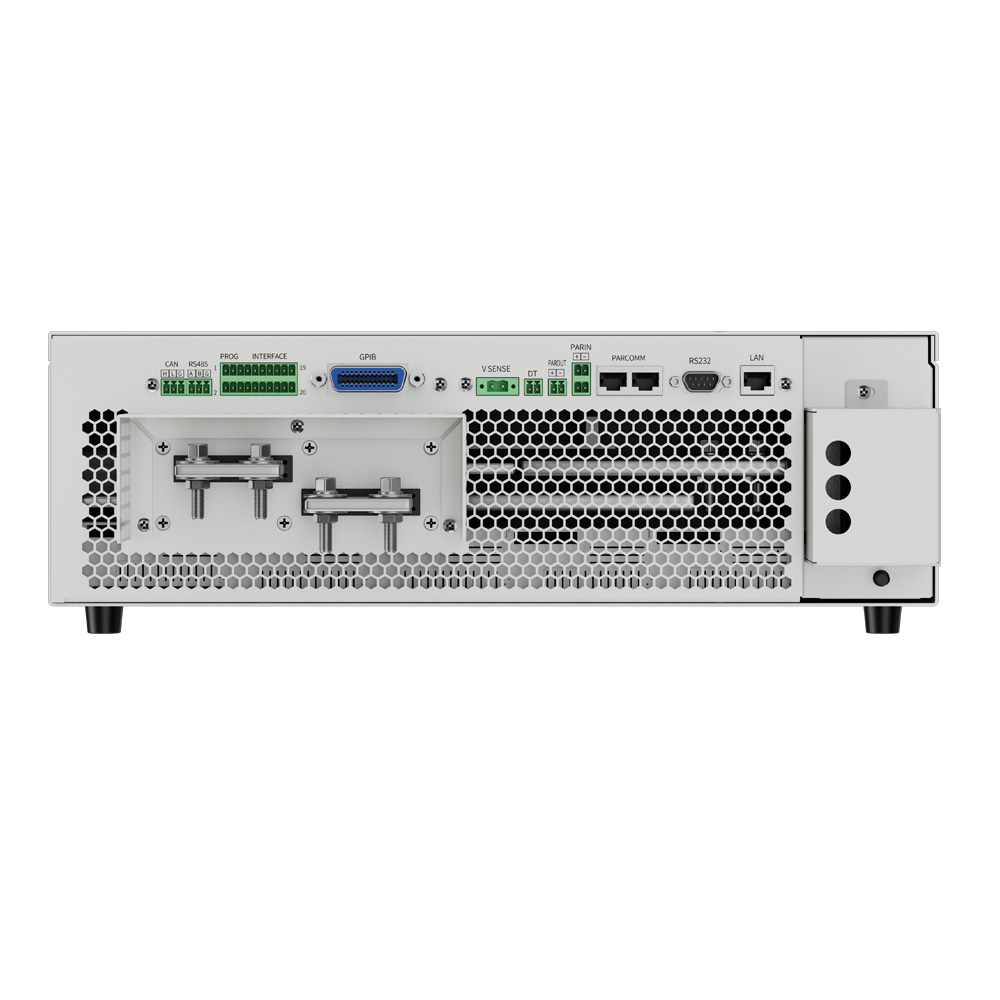

• Стандартные порты LAN, RS232, дополнительные порты GPIB;
• Протокол SCPI и ModBus RTU;
• Цветной TFT ЖК-дисплей.
• Модульная компоновка, стандартная конструкция стойки, простота установки и обслуживания;
• интеллектуальное управление вентилятором для снижения шума и увеличения срока службы вентилятора.

Высокая плотность мощности 15 кВт/3U

Программируемый источник питания постоянного тока серии FTG обеспечивает высокую плотность мощности 15 кВт/3U, обладая такими характеристиками, как точный выход, быстрый отклик и низкий уровень пульсаций.

Высокоточные измерения

Программируемый источник питания постоянного тока серии FTG оснащен встроенным 16-разрядным высокоточным АЦП с точностью измерения напряжения 0,1% + 0,1% от полной шкалы и тока 0,1% + 0,2% от полной шкалы. Кроме того, источник питания серии FTG имеет дополнительный выход для мониторинга напряжения и тока.

Программируемые последовательности сигналов

Блок питания серии FTG оснащен функцией программируемой последовательности. Пользователи могут редактировать сложные формы сигналов напряжения и тока в соответствии с фактическими потребностями. Блок питания FTG поддерживает 10 файлов последовательностей по 100 этапов тестирования в каждом. Файлы последовательностей можно связывать или объединять в циклы, что позволяет пользователям реализовывать сложные формы выходных сигналов.

Моделирование внутреннего сопротивления

Блоки питания серии FTG могут имитировать выходную характеристику аккумулятора, устанавливая внутреннее сопротивление. При увеличении выходного тока блока питания выходное напряжение автоматически корректируется в соответствии с заданным пользователем значением внутреннего сопротивления.

Приоритет CV/CC

Подключение источника питания к индуктивной или емкостной нагрузке может вызвать выбросы напряжения или тока, что может привести к срабатыванию защиты тестируемого устройства, а в тяжёлых случаях — даже к его повреждению. Серия FTG оснащена функциями приоритета постоянного напряжения (CV) и постоянного тока (CC) для эффективного подавления выбросов выходного напряжения и их последствий.

Как показано ниже (желтая кривая: напряжение, зеленая кривая: ток)

Аналоговое программирование

Блок питания серии FTG оснащен двумя аналоговыми входами для программирования напряжения и тока, которые позволяют управлять выходным напряжением и током соответственно. Аналоговый программный сигнал представляет собой сигнал постоянного напряжения 0 ~ 5 В или 0 ~ 10 В. Программный сигнал соответствует выходному напряжению и току в диапазоне 0 ~ 100% полной шкалы.

Связь и протокол

Стандартный интерфейс RS232, LAN, опциональный интерфейс GPIB, поддержка протоколов SCPI и ModBus. Это значительно упрощает применение.

Серия FTG оснащена различными коммуникационными интерфейсами и поддерживает протоколы SCPI и Modbus. Пользователь может настроить параметры в меню в соответствии со своими требованиями, что обеспечивает большую гибкость интеграции системы.

Программное обеспечение хост-ПК

Блок питания серии FTG оснащен программным обеспечением хост-компьютера с функцией виртуального прибора, которое может считывать данные испытаний, генерировать изображения, экспортировать отчеты, распечатывать отчеты и т. д. в режиме реального времени, что удобно для клиентов.
