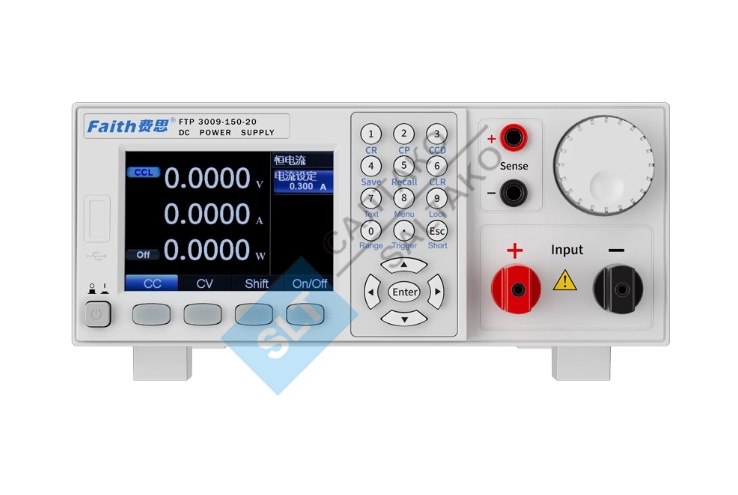

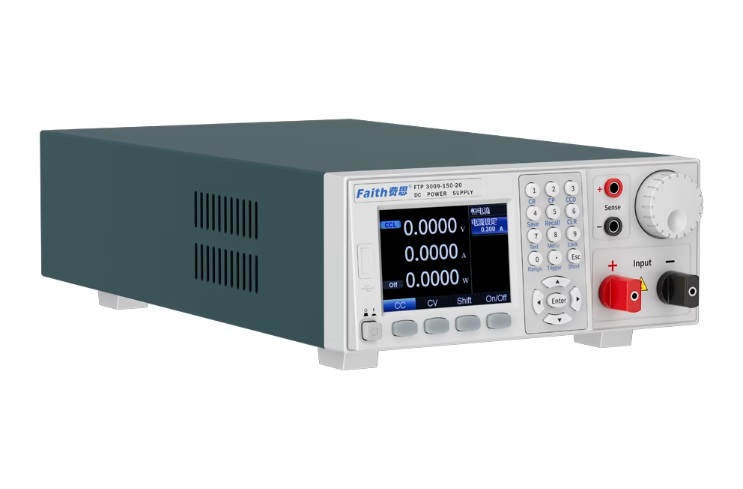

Программируемый источник питания постоянного тока серии FaithTech FTP 3000 (900 Вт/1500 Вт)

Настройка скорости нарастания напряжения и тока

Серия FTP3000 поддерживает настройку скорости нарастания напряжения/тока. Регулировка скорости нарастания замедляет скорость нарастания и спада напряжения (или тока), что позволяет эффективно предотвратить повреждение тестируемого устройства импульсным током. Скорость нарастания напряжения измеряется в В/с, а скорость нарастания тока — в А/с.

Широкий диапазон выходного сигнала

Источник питания серии FTP3000 обеспечивает широкий диапазон напряжения и тока в пределах номинальной мощности источника питания, это означает, что как низковольтные/высокоточные, так и высоковольтные/низковольтные проверяемые устройства можно тестировать с помощью одного источника питания, избегая необходимости использования нескольких источников питания.

Программируемые последовательности сигналов

Программируемая последовательность позволяет пользователям самостоятельно редактировать формы сигналов напряжения и тока. Серия FTP3000 предоставляет 20 файлов последовательностей, каждый из которых поддерживает до 20 шагов выполнения. Вы можете задать выходное напряжение, выходной ток и задержку для каждого шага. Последовательность поддерживает атрибуты «время выполнения» и «связанный файл». «Время выполнения» позволяет управлять циклическим выполнением последовательности, а «связанные файлы» позволяют увеличивать количество шагов выполнения файла.

Приоритет CV/CC

Подключение источника питания к индуктивной или емкостной нагрузке может вызвать выбросы напряжения или тока, что может привести к срабатыванию защиты тестируемого устройства, а в тяжёлых случаях — даже к его повреждению. Серия FTP3000 оснащена функциями приоритета постоянного напряжения (CV) и постоянного тока (CC) для эффективного подавления выбросов выходного напряжения и их последствий.

Как показано ниже (желтая кривая: напряжение, зеленая кривая: ток)

 Аналоговое программирование

Серия FTP3000 оснащена двумя аналоговыми входами для программирования напряжения и тока, которые позволяют управлять выходным напряжением и током соответственно. Аналоговый программный сигнал представляет собой сигнал постоянного напряжения 0–5 В. Программный сигнал соответствует выходному напряжению и току в диапазоне 0–100% полной шкалы.

Моделирование внутреннего сопротивления

Блок питания серии FTP3000 может имитировать выходную характеристику аккумулятора, устанавливая внутреннее сопротивление. При увеличении выходного тока блока питания выходное напряжение автоматически корректируется в соответствии с заданным пользователем значением внутреннего сопротивления.

Функция линейного изменения напряжения

Блоки питания серии FTP3000 поддерживают функцию плавного нарастания и спада напряжения, что позволяет плавно увеличивать выходное напряжение с низкого уровня до высокого или плавно снижать его с высокого уровня до низкого. Время варьируется от 10 мс до 99 часов.

Композитный сигнальный порт (опционально)

Серия FTP3000 может быть оснащена композитным сигнальным портом, который имеет следующие функции:

1. Индикация рабочего состояния блока питания READY;

2. Индикация режима вывода;

3. Композитное внешнее управление (может использоваться как триггер или сигнал управления ВКЛ/ВЫКЛ);

4. Контроль выходного напряжения и тока;

5. Программирование управления напряжением и током.

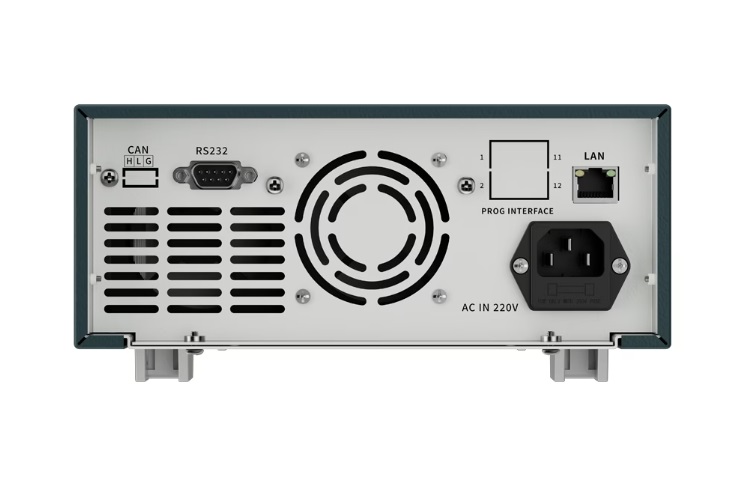

Интерфейс и протокол

Стандартный интерфейс RS232, LAN, опциональный интерфейс CAN, поддержка протоколов SCPI и ModBus. Это значительно упрощает применение.

Программное обеспечение хост-ПК

Серия FTP3000 оснащена программным обеспечением хост-ПК с функцией виртуального прибора, которое может считывать данные испытаний, генерировать изображения, экспортировать отчеты, распечатывать отчеты и т. д. в режиме реального времени, что удобно для клиентов.
