Источник-измеритель АКИП-1603/2

Источник-измеритель АКИП-1603/2

АКИП-1603 — это высокоточный источник-измеритель (Source Measure Unit, SMU), предназначенный для комплексного тестирования и анализа характеристик широкого спектра электронных компонентов и материалов. Устройство сочетает в себе функции программируемого источника напряжения и тока, а также высокоточных измерителей напряжения и тока, что позволяет одновременно подавать и измерять электрические величины с исключительной точностью.

Число каналов	2
Диапазон воспроизведения напряжения	± 0,1 мкВ… ±210 В
Диапазон воспроизведения тока	±10 фА…±3,03 А (DC), ±10 фА… ±10,5 А (импульс)
Погрешность воспроизведения U/I	±0,015%...±0,02% (базовая)
Номинальная/ Макс. мощность	31,8 Вт
Диапазон измерений напряжения	±0,1 мкВ… ±200 В
Диапазон измерений тока	±10 фА…±3,03 А (импульс ±10 А)
Диапазон измерений сопротивления	1 мкОм…200 МОм
Схема измерения R	2 пр, 4 пр
Погрешность измерений U/ I /R	±0,015%...±0,02%/ ±0,06% (базовая)
Разрядность индикатора	6,5 разрядов (источник), 6,5 разрядов (измеритель)
Особенности	двухканальный 4-х квадрантный источник-измеритель (SMU) с работой в режимах источник напряжения, источник тока, измеритель напряжения/ тока (амперметр), измеритель сопротивления. Внутренняя память 100 К точек с метками времени. Импульсный режим, развертка/ Sweep, развертка по списку/List, математические вычисления, допусковый тест. Минимальная длительность импульса 50 мкс. Генерация сигналов произвольной формы, режим сканирования по списку (от 10 мкс). Поддержка 2 пр. и 4 пр. режимов измерения (Remote Sensing), выходной фильтр, 12 внешних портов запуска (6 входов, 6 выходов). Поддержка команд SCPI, функция веб-сервера. Сенсорный емкостный ЖКИ (TFT), диаг. 12 см, 480x272 точек, макс. формат индикации «21.000.00»
Интерфейс	USB (2), LAN, аналоговый порт I/O, (опция GPIB – кабель адаптер)

Ключевые технические характеристики

• Разрядность измерений: 6½ разрядов (2 100 000 отсчётов)
• Минимальное разрешение:
• По току: 10 фА
• По напряжению: 100 нВ
• Максимальные выходные параметры:
• Напряжение: ±210 В
• Постоянный ток: ±3 А
• Импульсный ток: до ±10.5 А (при длительности импульса от 50 мкс)
• Скорость измерений: до 100 000 точек в секунду
• Минимальный интервал триггера: 10 мкс
• Внутренняя память: поддержка буфера до 100 000 точек с привязкой по времени

Функциональные возможности
АКИП-1603 поддерживает пять базовых рабочих режимов:

• Источник напряжения
• Источник тока
• Вольтметр
• Амперметр
• Омметр

Источник-измеритель АКИП-1603 также предлагает расширенные функции генерации и сканирования:

• Постоянный ток/напряжение (DC)
• Импульсный режим — минимальная длительность импульса 50 мкс
• Линейное и логарифмическое сканирование
• Списковый (list) режим с шагом от 10 мкс
• Произвольная форма сигнала (Arbitrary waveform)

Для точного измерения малых сопротивлений реализованы:

• 4-проводная схема измерения
• Delta-метод компенсации термо-ЭДС

Интерфейсы и управление
АКИП-1603 оснащён современным пользовательским интерфейсом:

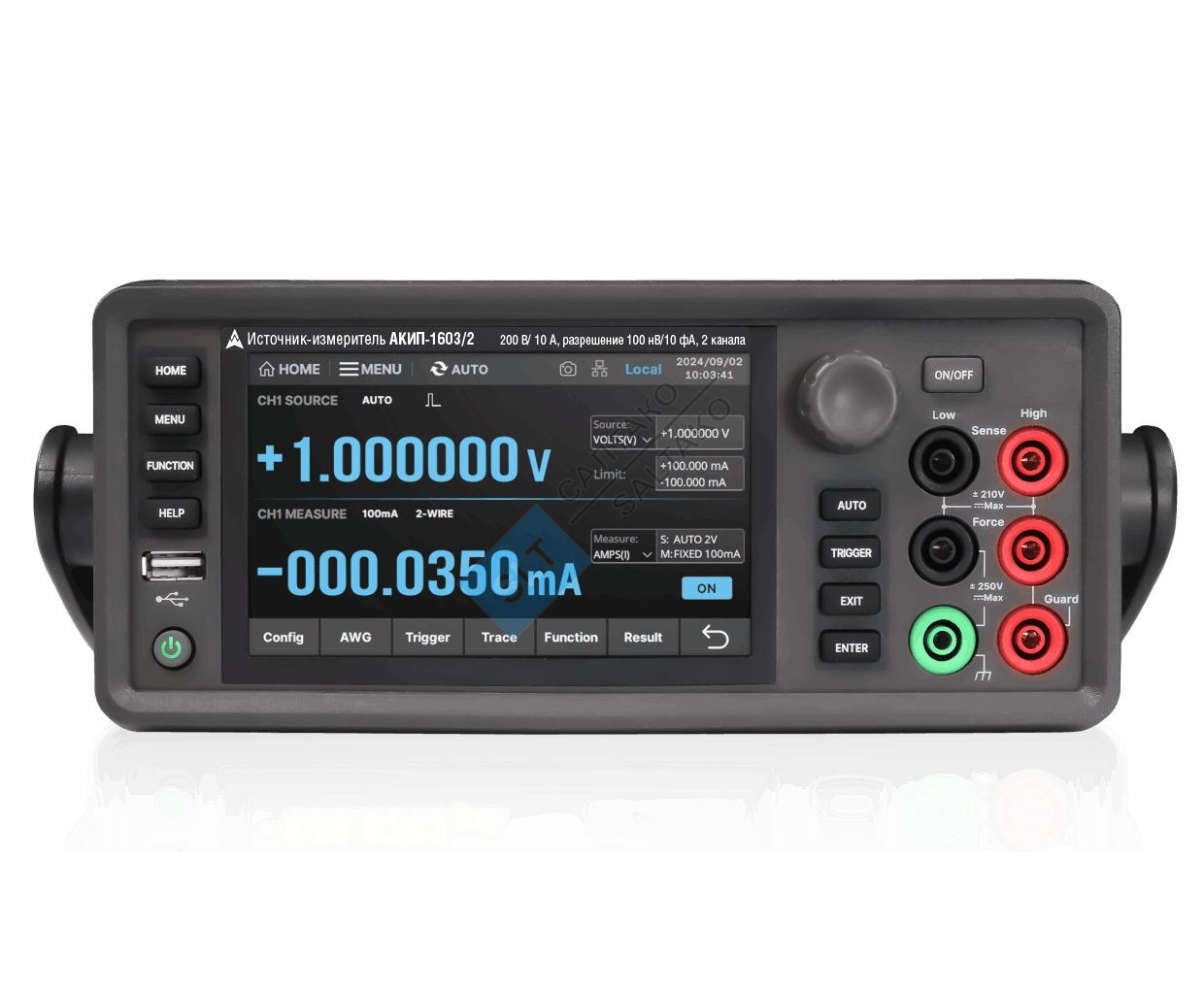

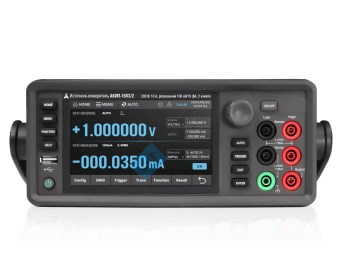

• 5" TFT-дисплей с разрешением 800×480
• Ёмкостной сенсорный экран
• Поддержка графического и цифрового отображения данных (Graph и Roll view)
• Интерфейсы подключения:
• USB Device / USB Host (USB 2.0)
• LAN (10/100BASE-T)

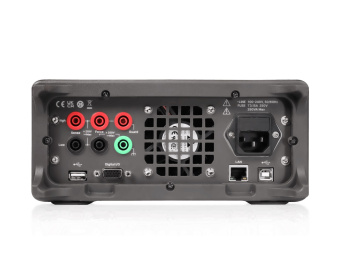

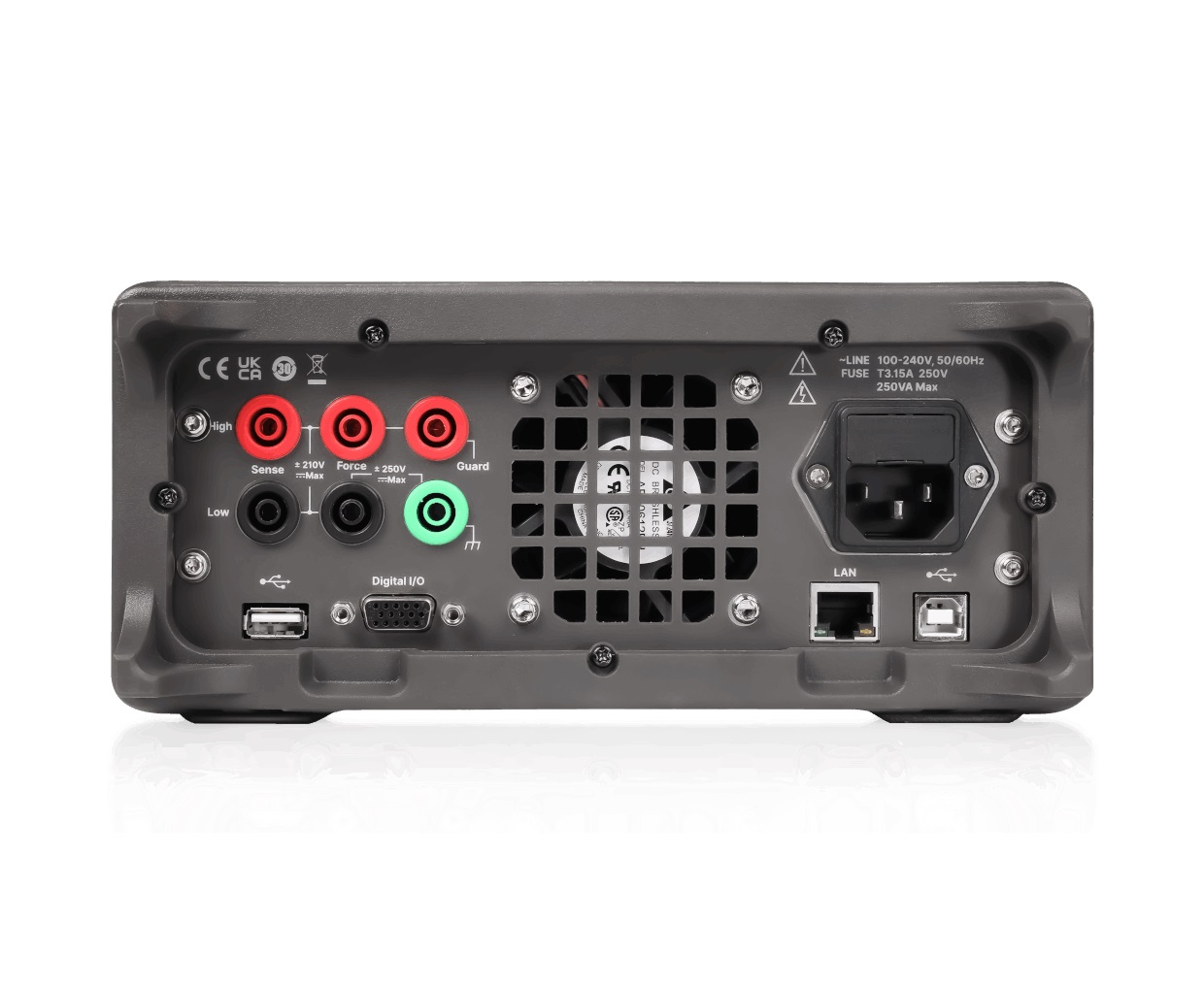

• Цифровой I/O (DB15) — 6 входов и 6 выходов для синхронизации и триггеров
• Опциональный адаптер USB-GPIB для совместимости с устаревшими системами
• Инструмент поддерживает SCPI-совместимые команды, а также драйверы IVI-C и LabVIEW, что делает его удобным для интеграции в автоматизированные измерительные комплексы.

Применение
Благодаря высокой чувствительности, работе в четырёх квадрантах и широкому диапазону выходных параметров, АКИП-1603 идеально подходит для:

• Характеризации полупроводниковых приборов: диодов, транзисторов, MOSFET, фотодетекторов, светодиодов, лазерных диодов
• Тестирования новых материалов: органических полупроводников, наноструктур, графена, перовскитов
• Измерения малых сопротивлений и утечек в микроэлектронике
• Исследований в области фотоэлектричества и энергетики: солнечные элементы, аккумуляторы, топливные элементы
• Использования в научно-исследовательских и образовательных лабораториях

Конструкция и надёжность

• Режим высокой ёмкости: до 50 мкФ (против 0.01 мкФ в стандартном режиме)
• Изоляция и безопасность: макс. напряжение на нагрузке относительно земли — ±250 В
• Рабочая температура: от 0 °C до +50 °C, влажность — 30–80% без конденсации
• Соответствие стандартам EMC (IEC 61326-1) и безопасности (EN 61010-1, UL 61010-1)

Модель доступна в двух конфигурациях:
АКИП-1603/1 — одноканальная версия
АКИП-1603/2 — двухканальная версия с ограничениями по совместному току каналов для защиты блока питания
