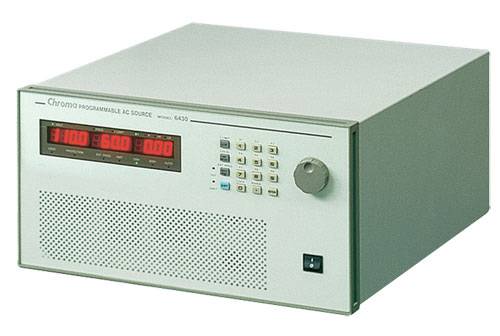

Программируемые источники питания переменного тока Chroma серии 6400

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Однофазные и трехфазные программируемые источники питания переменного тока серии 6400 производства Chroma ATE с регулируемой частотой от 45 до 1000 Гц и минимальным искажением формы кривой напряжения – TND от 0,3% до 1%. Источники питания серии 6400 обеспечивают максимальную номинальную мощность для любого выходного напряжения от 0 до 300 В AC, в пределах частотного диапазона. Они подходят не только для коммерческого применения (47-63 Гц), но также и для авиационных, морских и военных целей на частоте 400 Гц. Все модели формируют чистое выходное напряжение с типовым коэффициентом (к-т) искажения менее 0,3%. Включение схемы коррекции коэффициента мощности позволяет источникам питания серии 6400 иметь высокий КПД и выдавать более высокую мощность. Более того, они могут выдерживать высокие повторяющиеся пиковые токи, необходимые для питания электронных изделий, рассчитанных на высокий коэффициент амплитуды на входе.

В источниках питания серии 6400 применяется современная схема, обеспечивающая точные и высокоскоростные измерения напряжения и тока (истинное RMS), активной мощности, частоты, коэффициентов амплитуды и мощности. Все модели серии очень удобны в управлении с передней панели или дистанционно, через интерфейс GPIB, RS-232 или APG (аналоговое дистанционное управление). Опциональный интерфейс разработан как сменная плата, позволяя в считанные секунды превратить устройство в управляемый компьютером источник питания.

Конструкция прибора с встроенной программой автопроверки и защиты от повышенного/пониженного напряжения, перегрузки по мощности/току, от перегрева и от отказа вентиляторов обеспечивает качество и надежность для самых требовательных технических испытаний, для снятия характеристик в ходе исследований и разработки, а также для верификации в процессе обеспечения качества.

Купить источник питания переменного тока Chroma серии 6400 можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Искажения на выходе менее 0,3%, повторяющийся пиковый ток в 2,5 раза выше действующего значения
Высокая точность измерения действующего значения (RMS) напряжения, тока, активной мощности, частоты, к-та мощности и к-та амплитуды тока
Встроенная схема коррекции к-та мощности обеспечивает к-т мощности выше 0,98, что отвечает нормам МЭК
Программируемое ограничение тока
Хранение в ЭСППЗУ заданных пользователем комбинаций напряжения и тока для мгновенного вызова
Встроенное выходное отделительное реле
Опциональный интерфейс GPIB, RS-232 и аналоговое дистанционное управление
Защита: от перенапряжения, от перегрузки по мощности, максимально-токовая, от перегрева и короткого замыкания
Регулируемая по температуре скорость вентилятора
Автопроверка при включении питания
Задаваемое пользователем состояние при включении
Удобный в работе графический интерфейс пользователя: программная панель (опция)

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

6404: Программируемый источник питания переменного тока 0-300 В / 45-500 Гц / 375 ВА
6408-1: Программируемый источник питания переменного тока 0-300 В / 45-500 Гц / 800 ВА (Uвх 90-132 В)
6408-2: Программируемый источник питания переменного тока 0-300 В / 45-500 Гц / 800 ВА (Uвх 180-250 В)
6415: Программируемый источник питания переменного тока 0-300 В / 45-1000 Гц / 1500 ВA
6420: Программируемый источник питания переменного тока 0-300 В / 45-1000 Гц / 2000 ВA
6430: Программируемый источник питания переменного тока 0-300 В / 45-1000 Гц / 3000 ВA
6460-2: Программируемый источник питания переменного тока 0-300 В / 45-1000 Гц / 6000 ВA, 1-ф. выход, 3-ф. вход 220 В
6460-3: Программируемый источник питания переменного тока 0-300 В / 45-1000 Гц / 6000 ВA, 1-ф. выход, 3-ф. вход 380 В
6463-2: Программируемый источник питания переменного тока 0-300 В / 45-1000 Гц / 6000 ВA, 1-ф. или 3-ф. выход, 3-ф. вход 220 В
6463-3: Программируемый источник питания переменного тока 0-300 В / 45-1000 Гц / 6000 ВA, 1-ф. или 3-ф. выход, 3-ф. вход 380 В
6490-2: Программируемый источник питания переменного тока 0-300 В / 45-1000 Гц / 9000 ВA, 1-ф. или 3-ф. выход, 3-ф. вход 220 В
6490-3: Программируемый источник питания переменного тока 0-300 В / 45-1000 Гц / 9000 ВA, 1-ф. или 3-ф. выход, 3-ф. вход 380 В
A650001: Интерфейс дистанционного программирования для моделей серий 6415/6420/6430/6500 (внешнее Uвх, интерфейсы RS-232, GPIB)
A640003: Интерфейс дистанционного программирования для моделей 6404/6408 (внешнее Uвх, интерфейсы RS-232, GPIB)
A640004: Программная панель для моделей серии 6400
A610004: Универсальный розеточный центр для моделей 6415/6420/6430

Серия 6400: технические характеристики-1

Модель	6404	6408	6415	6420
Число выходных фаз	1	1	1	1
Номинальные выходные параметры
Мощность на фазу, ВА	375	800	1500	2000
Напряжение
Предел на фазу, В	150 / 300 / Auto
Погрешность	0,2% F.S. для частоты < 200 Гц 0,4% F.S. для частоты > 200 Гц		0,2% + 0,2% F.S.
Разрешение, В	0,1	0,1	0,1	0,1
Искажения	типовые 0,3% для частоты < 200 Гц 0,8% для частоты >200 Гц		0,5% для (45-500 Гц) 1% для (> 500-1 кГц)
Нестабильность по сети питания	0,1%
Нестабильность по нагрузке	0,1%
Температурный к-т	0,02% на °C
Максимальный ток
Действ. значение, А	2,5 / 1,25	5,33 /2,67	15 /7,5	20 /10
Пиковое значение, А	7 / 3,5 < 100Гц 5,5 / 12,75 >100Гц	14,92 / 7,47 < 100Гц 7,47 / 5,87 >100Гц	45 / 22,5 < 100Гц (45-100Гц) 37,5 / 18,75 (>100-1кГц)	60 / 30 (45-100Гц) 50 /25 (>100-1кГц)
Частота
Диапазон, Гц	45-500		45-1 000
Погрешность	0,1%
Разрешение, Гц	0,1
Номинальное напряжение электропитания
Диапазон рабочих напряжений, В	90-132 / 180-250	90-132 (6408-1) 180-250 (6408-2)	190-250, 1 ф
Диапазон частот	47-63
Ток, макс., А	7,5	12A (6408-1) 6(6408-2)	12	15
Коэффициент мощности	типовое знач. 0,8	мин. 0,98	мин. 0,95	мин. 0,97
Измерения
Напряжение в одной фазе
Диапазон, В	0-150 / 0-300
Погрешность (RMS)	0,1% + 0,1% F.S.		0,25% + 0,1% F.S.
Разрешение, В	0,1
Ток в одной фазе
Диапазон (пик.), А	0-2 / 2-10	0-4 / 4-20	0-70	0-100
Погрешность (RMS)	0,5% + 0,2% F.S.		0,4% + 0,2% F.S.	0,4% + 0,2% F.S.
Разрешение, А	0,01
Мощность на фазу
Диапазон, Вт	0-375	0-800	0-1500	0-2000
Погрешность	0,5% F.S.		1% F.S. (к-т амплитуды <6)
Разрешение, Вт	0,1		0,1 для P<1000 /1 для P>1000
Частота
Диапазон, Гц	45-500		45-1 000
Погрешность	0.02%
Разрешение, Гц	0,1
Разные технические данные
КПД	75%	80%
Защита	UVP, OVP, OCP, OPP, OTP, К.З.
Безопасность и ЭМС	CE (включая требования директивы по низковольтному обор. и ЭМС)
Размеры, мм	133,35 x 482,6 x 471,4		221,5 x 425 x 567
Вес, кг	18	23		27

Серия 6400: технические характеристики-2

Модель	6430	6460	6463	6490
Число выходных фаз	1	1 (параллельно или последовательно)	1 или 3 на выбор	1 или 3 на выбор
Номинальные выходные параметры
Мощность на фазу, ВА	3000	6000	2000	3000
Напряжение
Предел на фазу, В	150 / 300 / Auto	150 / 300 (параллельно) 300 / 500 (последовательно)	150 / 300	150 / 300
Погрешность	0,2% + 0,2% F.S.
Разрешение, В	0,1
Искажения	0.5% для частоты 45-500 Гц 1% для частоты 500-1 Гц	1%
Нестабильность по сети питания	0,1%
Нестабильность по нагрузке	0,1%	0,2% (последовательно) 0,8% (параллельно)	0,2%(3 фазы) 0,8% (1 фаза)
Температурный к-т	0,02% на °C
Максимальный ток
Действ. значение на фазу, А	30 /15	60 / 30 / 15 (150 В / 300 В / 500 В)	20 / 10 (150 В / 300 В)	30 / 15 ( 150 В / 300 В)
Пиковое значение, А	3 (45-100 Гц)	180 / 90 / 45 (45-100 Гц)	60 / 30 (45-100 Гц)	90 / 45 (45-100 Гц),
К-т амплитуды на фазу, А	2,5 (>100-1 кГц)	150 / 75 / 38 (>100-1 кГц)	50 / 25 (>100-1 кГц)	75 / 38 (>100-1кГц)
Частота
Диапазон, Гц	45-1000
Погрешность	0,1%	0,15%
Разрешение, Гц	0,1	0,01 (45-99,9) / 0,1 (100-999,9)
Номинальное напряжение электропитания
Диапазон рабочих напряжений, В	1ф. 200-240 В ± 10%V_LN	3ф. 200-240 ± 10%V_LN
Диапазон частоты, Гц	47-63
Ток, макс., А	23	23 на фазу	15 на фазу	23 на фазу
Коэффициент мощности, мин.	0,98	0,98 при полной нагрузке	0,97 при полной нагрузке	0,98 при полной нагрузке
Измерения
Напряжение в одной фазе
Диапазон, В	0-150 / 0-300
Погрешность (RMS)	0,25% + 0,1% F.S.
Разрешение, В	0,1
Ток в одной фазе
Диапазон (пик.), А	0-140	0-280	0-100	0-140
Погрешность (RMS)	0,4% + 0,1 % F.S.
Разрешение, А	0,01
Мощность на фазу
Диапазон, Вт	0-3000		0-2000	0-3000
Погрешность	1% F.S. (к-т амплитуды <6)
Разрешение	0,1 для P<1000, 1 для P>1000	0,01
Частота
Диапазон, Гц	45-1000
Погрешность	0,02%	0,01%+2 ед. мл. разряда
Разрешение, Гц	0,1
Разные технические данные
КПД	80%
Защита	UVP, OVP, OCP, OPP, OTP, К.З.	OPP, OLP, OTP, отказ вентилятора
Безопасность и ЭМС	CE (включая требования директивы по низковольтному обор. и ЭМС)
Размеры (В x Ш x Г), мм	221.5 x 425 x 567	765.94 x 546 x 700	990 x 546 x 700	990 x 546 x 700
Вес, кг	27	107	156	156

Варианты написания: Хрома серии 6400. .

Характеристики

Каналы	1
Напряжение, В	300
Тип (блок питания)	Переменный ток (AC)
Дополнительно (БП)	Программируемый
