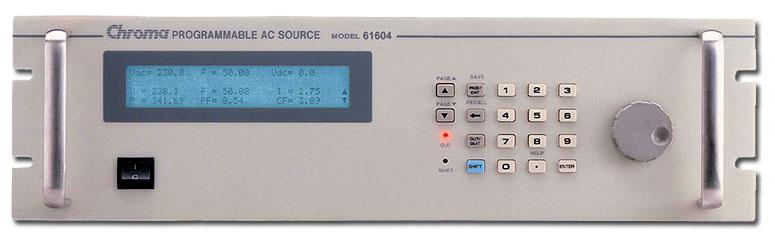

Программируемые источники питания переменного тока Chroma серии 61600

Программируемые источники питания переменного тока серии 61600 выдают чистое, инструментально-точное питание переменного и постоянного тока. Эти источники питания обеспечивают выходное напряжение от 0 В до 300 В, а частоту от 15 Гц до 1,5 кГц. Удобное в использовании ПО позволяет пользователю редактировать профиль автоматической работы и регистрацию измеренных данных в ходе испытания. Они подходят для коммерческих, авиационных, военно-морских прикладных задач, от лабораторных испытаний до массового производства.

Источники питания серии 61600 выдают чистое выходное напряжение переменного тока с типичным коэффициентом искажений не более 0,3%. Благодаря схеме коррекции коэффициента мощности, источники питания серии 61600 имеют максимальный КПД и выдают более высокую выходную мощность. Способны выдавать в 6 раз больший пиковый ток относительно максимального номинального тока, что делает их идеальными для проверки пусковых токов.

Режимы DC и AC+DC расширяют возможности использования данных источников питания. Они способны моделировать любые специфичные формы колебаний, которые наблюдались в условиях эксплуатации, благодаря входу для усиления аналогового сигнала от генератора сигналов произвольной формы. Источники питания серии 61600 оснащены поворотным регулятором и ЖК-дисплеем, что облегчает управление с передней панели. Кроме того, пользователи могут управлять источниками дистанционно, через интерфейс GPIB, RS-232 или APG (аналоговое дистанционное управление).

Программа автоконтроля и защита от перегрузки, максимально-токовая защита, защита от перенапряжения и от перегрева гарантируют качество и надежность для самых требовательных технических испытаний и систем автоматизированных испытаний.

Купить источник питания переменного тока Chroma серии 61600 можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Встроенный корректор к-та мощности, обеспечивающий коэффициент мощности выше 0,98 (при полной нагрузке)
• Режим выхода AC+DC для моделирования смещения по постоянному току
• Программируемое ограничение по напряжению и току
• Возможность всестороннего измерения: U, F, Irms, Ipk, Iinrush, P, ВАR, ВА, PF, коэффициент амплитуды по току и т.д.
• Высокий выходной коэффициент амплитуды, что идеально подходит для проверки пусковых токов
• Повторный вызов 9 различных напряжений и частот одной кнопкой
• Управление углом включения и отключения
• Программируемая скорость нарастания для изменения напряжения и частоты
• Аналоговый вход усилителя мощности
• Опциональный программируемый аналоговый интерфейс
• Опциональный интерфейс GPIB и RS-232 (модели 61601-61605)
• Полная защита: от перегрузки (ОР), максимально-токовая (ОС), от перенапряжения (OВ) и перегрева (ОТ)
• Удобный графический интерфейс пользователя: программная панель (опция)
• Способность обеспечить выходную мощность до 90 кВА посредством осуществления режима ведущий/ведомый


ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

• 61601: Программируемый источник питания переменного тока 0-300 В / 15-1000 Гц / 500 ВА, 1-ф.
• 61602: Программируемый источник питания переменного тока 0-300 В / 15-1000 Гц / 1 кВА, 1-ф.
• 61603: Программируемый источник питания переменного тока 0-300 В / 15-1000 Гц / 1,5 кВА, 1-ф.
• 61604: Программируемый источник питания переменного тока 0-300 В / 15-1000 Гц / 2 кВА, 1-ф.
• 61605: Программируемый источник питания переменного тока 0-300 В / 15-1000 Гц / 4 кВА, 1-ф.
• 61611: Программируемый источник питания переменного тока 0-300 В / 15-1500 Гц / 12 кВА, 1-ф. или 3-ф.
• 61612: Программируемый источник питания переменного тока 0-300 В / 15-1500 Гц / 18 кВА, 1-ф. или 3-ф.
• A615001: Плата интерфейса дистанционного управления для 61501-61505 и 61601-61605 (вход внешнего напряжения, интерфейсы RS-232, GPIB)
• A610004: Блок универсальных розеток для моделей 6512/6520/6530/6560/6415/6420/6430/61500/61600/61700 (<15 A)
• A615003: Блок преобразования переменного напряжения для моделей серий 61500/61600
• A615007: Программная панель для моделей 61500/61600/61700
• A615008: Фильтр помех по постоянному току (до 16 A)
• A615103: Модуль параллельных силовых каскадов 18 кВА, 1-ф. или 3-ф., для 61511/61512/61611 61612
• A615104: Входные/выходные зажимы для параллельного включения 2 модулей 61511/61512/61611/61612/A615103
• A615105: Входные/выходные зажимы для параллельного включения 3 модулей 61511/61512/61611/61612/A615103
• A615106: Модуль защиты от обратной полярности для 61511/61512/61611/61612/A615103

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ-1

Модель	61601	61602	61603	61604	61605
Число выходных фаз	1	1	1	1	1
Номинальные выходные параметры по переменному току
Мощность на фазу, ВА	500	1000	1500	2000	4000
Напряжение
Предел на фазу, В	150 / 300 / Auto
Погрешность	0,2% + 0,2% F.S.
Дискретность, В	0,1
Коэффициент искажений	0,3% при 50/60 Гц / 1% при 15-1000 Гц
Нестабильность по сети питания	0,1 %
Нестабильность по нагрузке	0,2%
Максимальный ток (в одной фазе)
Действ. значение, А	4 / 2 (150 В / 300 В)	8 / 4 (150 В / 300 В)	12 / 6 (150 В / 300 В)	16 / 8 (150 В / 300 В)	32 / 20 (150 В / 300 В)
Пиковое значение, А	24 / 12 (150 В / 300 В)	48 / 24 (150 В / 300 В)	72 / 36 (150 В / 300 В)	96 / 48 (150 В / 300 В)	192 / 96 (150 В / 300 В)
Частота
Диапазон, Гц	DC, 15-1000
Погрешность	0,15%
Номинальные параметры выходного напряжения постоянного тока
Мощность Вт	250	500	750	1000	2000
Напряжение, В	212 / 424
Ток	2 / 1 (212 В / 424 В)	4 / 2 (212 В / 424 В)	6 / 3 (212 В / 424 В)	8 / 4 (212 В / 424 В)	16 / 8 (212 В / 424 В)
Номинальное напряжение электропитания
Диапазон напряжений, В	90-250, 1ф				90-250 В, 3ф
Диапазон частот, Гц	47-63
Ток макс., А	10 при 90 В	18 при 90 В	22 при 90 В	28 при 90 В	14 при 90 В
Коэффициент мощности	мин. 0,97		мин. 0,98
Измерения
Напряжение
Предел на фазу, В	150 / 300
Погрешность	0,2%+0,2% F.S.
Разрешение, В	0,1
Ток
Предел (пиковый), А	24	48	72	96	192
Погрешность (r.m.s.)	0,4%+0,3% F.S.
Погрешность (пик.)	0,4%+0,6% F.S.
Мощность
Точность	0,4%+0,4% F.S.
Разрешение, Вт	0,1
Разные технические данные
Безопасность и ЭМС	CE ( включая ЭМС и LVD )
Размеры (ВхШхГ), мм	133,35 x 482,6 x 569,5				266,7 x 482,6 x 569,5
Вес, кг	20				41

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ-2

Модель	61611	61612	61611+A615103	61612+A615103
Число выходных фаз	1 или 3, на выбор
Номинальные выходные параметры по переменному току
Мощность, кВА	12	18	30	36
Мощность в одной фазе, кВА	4	6	10	12
Напряжение
Предел, В	150 / 300 / Auto
Погрешность	0,2%+0,2% F.S.
Дискретность, В	0,1
К-т искажений	0,3% при 50-60 Гц / 1% при 15~1 кГц / 1,5% при 1 кГц
Нестабильность по сети питания	0,1 %
Нестабильность по нагрузке	0,2%
Температурный к-т	0,02% на один градус, начиная от 25˚C
Максимальный ток (в однофазном режиме)
Действ. значение, А	96 / 48	144 / 72	240 / 120	288 / 144
Пиковое значение (CF=4), А	384 / 192	576 / 288	960 / 480	1152 / 576
Максимальный ток (каждой фазы в трёхфазном режиме)
Действ. значение, А	32 / 16	48 / 24	80 / 40	96 / 48
Пиковое значение (CF=4), А	128 / 64	192 / 96	320 / 160	384 / 192
Частота
Диапазон, кГц	DC, 15~1 кГц
Погрешность	0,15%
Фазовый угол
Диапазон	0 ~ 360˚
Дискретность	0.3˚
Погрешность	<0.8˚при 50/60 Гц
Выходное напряжение постоянного тока (однофазный режим)
Мощность, кВт	6	9	15	18
Напряжение, В	212 / 424
Ток, А	48 / 24	72 / 36	120 / 60	144 / 72
Выходное напряжение постоянного тока (трёхфазный режим)
Мощность, кВт	2	3	5	6
Напряжение, В	212 / 424
Ток, А	16 / 8	24 / 12	40 / 20	48 / 24
Напряжение электропитания переменного тока
Тип подключения	3-фазное, ∆ или Y
Диапазон напряжений, В	90~250 В, (∆: L-L, Y: L-N)
Диапазон частот, Гц	47-63
Максимальный ток, А	∆: 80 Y: 70	∆: 120 Y: 90	∆: 200 Y: 160	∆: 240 Y: 180
Измерения
Напряжение
Предел, В	150 / 300
Погрешность	0,2%+0,2% F.S.
Разрешение, В	0,1
Ток
Предел, А	128 / 32 / 8	192 / 48 / 12	320 / 80 / 20	384 / 96 / 24
Погрешность (r.m.s.)	0,4%+0,3% F.S.
Погрешность (пик.)	0,4%+0,6% F.S.
Разрешение, А	0,1
Мощность
Погрешность	0,4%+0,4% F.S.
Разрешение, Вт	0,1
КПД	0,75
Защита	UVP, OCP, OPP, OTP, FAN
Интерфейс	GPIB, RS-232, USB, Ethernet (стандартный)
Безопасность и ЭМС	CE
Размеры (ВxШxГ), мм	1163x546x700		1163x546x700 x 2 модуля
Вес, кг	229,4	242,4	480	495
