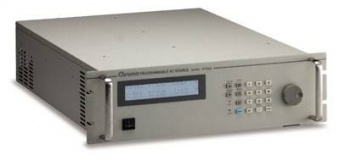

Программируемые источники питания переменного тока Chroma серии 61500

Программируемые источники питания переменного тока серии 61500, производства Chroma ATE, оснащены самыми мощными возможностями: моделирование помех в линиях электропитания, программируемый выходной импеданс, функция всесторонних измерений, синтез форм колебаний и программное обеспечение для стандартных испытаний. Кроме того, Chroma АТЕ поставляет программное обеспечение для испытаний по аэрокосмическим стандартам, включая MIL-STD-704F, RTCA DO-160D, ABD100. Такие возможности делают источники питания серии 61500 идеальным устройством для испытаний коммерческого оборудования, силовой электроники, бортовой электроники летательных аппаратов, подводных лодок, военной техники и для регламентных испытаний, как в лабораториях, так и в массовом производстве. Серия 61500 образует линию моделей от 500 ВА до 90 кВА, с одно- или трехфазным выходом.

Используя современную технологию ШИМ, источники питания серии 61500 способны выдать 6-тикратный пиковый ток (модели 6150-61505) относительно номинального тока, что делает их идеально пригодными для испытаний с бросками тока. Источники питания переменного тока серии 61500 дают пользователю возможность компоновать различные гармонические составляющие для создания своих собственных форм гармонических колебаний с искажениями. Режимы DC и AC+DC также расширяют область использования для моделирования натуральных форм колебаний. Кроме того, они оснащены внешним аналоговым входом для усиления аналогового сигнала из генератора сигналов произвольной формы. Таким образом, имеется возможность моделировать уникальные формы колебаний, наблюдаемые в условиях эксплуатации.

Купить источник питания переменного тока Chroma серии 61500 можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Компактный размер и малый вес, присущий прогрессивной технологии ШИМ
• Режим AC+DC для моделирования смещения по постоянному току
• Программируемое выходное сопротивление для испытаний по IEC 61000-3-3
• Моделирование провалов и изменений напряжения по IEC 61000-4-11, IEC 61000-4-14, IEC 61000-4-28
• Синтезатор гармоник и интергармоник для испытаний по IEC 61000-4-13
• Возможность моделирование помех в линии электропитания
• Программируемое ограничение по напряжению и току
• Возможность всесторонних измерений, включая гармоники тока
• Высокий коэффициент амплитуды выходного тока, что идеально подходит для испытаний с бросками тока
• Контроль фазового угла включения и отключения
• TTL-сигнал, который указывает на помехи на выходе
• Опциональный аналоговый программируемый интерфейс
• Последовательное включение 2 модулей для получения высоковольтного источника
• Комбинирование 3 модулей для получения 3-фазного выходного напряжения
• Опциональный интерфейс GPIB и RS-232 (модели 61501-61505)
• Удобный графический интерфейс пользователя: программная панель (опция)
• Программная панель для испытаний по нормам IEC (модели 61501-61505)
• Способность выдать мощность до 90 кВА путем параллельной работы в режиме ведущий/ведомый


ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

• 61501: Программируемый источник питания переменного тока 0-300 В / 15-1000 Гц / 500 ВA, 1-ф.
• 61502: Программируемый источник питания переменного тока 0-300 В / 15-1000 Гц / 1 кВА, 1-ф.
• 61503: Программируемый источник питания переменного тока 0-300 В / 15-1000 Гц / 1,5 кВА, 1-ф.
• 61504: Программируемый источник питания переменного тока 0-300 В / 15-1000 Гц / 2 кВА, 1-ф.
• 61505: Программируемый источник питания переменного тока 0-300 В / 15-1000 Гц / 4 кВА, 1-ф.
• 61511: Программируемый источник питания переменного тока 0-300 В / 15-1500 Гц / 12 кВА, 1-ф. или 3-ф.
• 61512: Программируемый источник питания переменного тока 0-300 В / 15-1500 Гц / 18 кВА, 1-ф. или 3-ф.
• A615001: Плата дистанционного управления для серий 61500/61600/61700 (Вход внешнего U, интерфейс RS-232, интерфейс GPIB)
• A615003: Трансформатор переменного напряжения для моделей серий 61500/61600
• A610004: Универсальный розеточный центр для моделей 6512/6520/6530/6560/6415/6420/6430/61500/61600/61700 (<15 A)
• A615007: Программная панель для моделей серий 61500/61600
• A615008: Фильтр подавления помех по цепям постоянного тока (макс. 16 A)
• A615103: Модуль параллельно подключаемых силовых каскадов до 18 кВА, 1 или 3-ф., для 61511/61512/61611/61612
• A615104: Блок зажимов ввода/вывода для параллельного подключения 2 модулей 61511/61512/61611/61612/A615103
• A615105: Блок зажимов ввода/вывода для параллельного подключения 3 модулей 61511/61512/61611/61612/A615103
• A615106: Блок защиты от обратного тока для 61511/61512/61611/61612/A615103


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ-1

Модель	61501-ТЕСТ	61502-ТЕСТ	61503	61504-ТЕСТ	61505
Число выходных фаз	1	1	1	1	1
Номинальные выходные параметры по переменному току
Мощность на фазу, ВА	500	1000	1500	2000	2000
Напряжение
Предел на фазу, В	150 / 300 / Auto
Точность	0,2% + 0,2% F.S.
Разрешение, В	0,1
Искажение	0,3% при 50-60 Гц 1% при 15-1кГц (Типовой)
Нестабильность по сети питания/нагрузке	0,1% / 0,2%
Максимальный ток
Действ. значение, А	4/2 (150 В/ 300 В)	8/4 (150 В/ 300 В)	12/6 (150 В/ 300 В)	16/8 (150 В/ 300 В)	32/16 (150 В/ 300 В)
Пиковое значение, А	24/12 (150 В/ 300 В)	48/24 (150 В/ 300 В)	72/36 (150 В/ 300 В)	96/48 (150 В/ 300 В)	192/96 (150 В/ 300 В)
Частота
Диапазон, Гц	DC, 15 - 1000
Погрешность	0,15%
Номинальные выходные параметры по постоянному тока
Мощность, Вт	250	500	750	1000	2000
Напряжение, В	212/424
Ток, А	2 / 1 (212 В / 424 В)	4 / 2 (212 В / 424 В)	6 / 3 (212 В / 424 В)	8 / 4 (212 В / 424 В)	16 / 8 (212 В / 424 В)
Программируемый выходной импеданс
Диапазон	0 Ом + 200 мкГн - 1 Ом + 1 мГн
Иммитация гармоник и интергармоник
Ширина полосы, Гц	2400
Номинальное входные параметры
Диапазон рабочих напряжений, В	100 -240 ±10% VLN, 1 ф.				200 -240 ±10% VLN, 3 ф.
Диапазон частот, Гц	47-63
Ток, А (на фазу)	10 макс при 90 В	18 макс при 90 В	22 макс при 90 В	28 макс при 90 В	14 макс при 190 В
Коэффициент мощности*4	0,97 мин.	0,97 мин.	0,98 мин.
Измерения
Напряжение
Диапазон, В	150/300
Погрешность (RMS)	0,2% + 0,2% F.S.
Разрешение, В	0,1
Ток
Диапазон (пик.), А	24	48	72	96	192
Точность (действ.), А	0,4% + 0,3% F.S.
Точность (пик.), А	0,4% + 0,6% F.S.
Мощность
Точность	0,4% + 0,4% F.S.
Разрешение, Вт	0,1
Гармоники
Диапазон	2-40
Разные технические данные
Интерфейс	GPIB, RS-232
Безопасность и ЭМС	CE (включая требования директивы по низковольтному обор. и ЭМС)
Размеры (В x Ш x Г)	133,35 х 482,6 х 569,5				266,7 x 482,6 x 569,5
Вес	20				41

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ-2

Модель	61511	61512-ТЕСТ	61511+А615103	61512+А615103
Число выходных фаз	1 или 3
Номинальные выходные параметры по переменному току
Мощность, кВА	12	18	30	36
Мощность на каждой фазы, кВА	4	6	10	12
Напряжение
Диапазон, В	0-150 / 0-300
Точность	0,2% + 0,2% F.S.
Разрешение, В	0,1
Искажение	0,3% при 50/60 Гц / 1% при 15-1кГц / 1,5% › 1кГц
Нестабильность по сети питания/нагрузке	0,1% / 0,2%
Максимальный ток (в однофазном режиме)
Действ. значение, А	96 / 48	144 / 72	240 / 120	288 / 144
Пиковое значение	384 / 192	576 / 288	960 / 480	1152 / 576
Максимальный ток (каждой фазы в трехфазном режиме)
Действ. значение, А	32 / 16	48 / 24	80 / 40	96 / 48
Пиковое значение	128 / 64	192 / 96	320 / 160	384 / 192
Частота
Диапазон	DC, 15 - 1,5 кГц
Погрешность	0,15%
Фазовый угол
Диапазон	0 - 3600
Разрешение, В	0,30
Точность	< 0,80 при 50 / 60 Гц
Выходное напряжение постоянного тока (однофазный режим)
Мощность, кВт	6	9	15	18
Напряжение, В	212/424
Ток, А	48 / 24	72 / 36	120 / 60	144 / 72
Выходное напряжение постоянного тока (трёхфазный режим)
Мощность, кВт	2	3	5	6
Напряжение, В	212 / 424
Ток, А	16 / 8	24 / 12	40 / 20	48 / 24
Напряжение электропитания переменного тока
Тип подключения	3-фазное, ∆ или Y
Диапазон напряжений	200~240 ±10 % VLN, (∆: L-L, Y: L-N), 3 ф.
Диапазон частот	47-63
Максимальный ток	∆: 80A Y: 70A	∆: 120A Y:90A	∆: 200A Y: 160A	∆: 240A Y: 180A
Измерения
Напряжение
Диапазон, В	150/300
Погрешность (RMS)	0,2% + 0,2% F.S.
Разрешение, В	0,1
Ток
Диапазон (пик.), А	128/32/8	192/48/12	320/80/20	384/96/24
Точность (действ.), А	0,4% + 0,3% F.S.
Точность (пик.), А	0,4% + 0,6% F.S.
Мощность
Точность	0,4% + 0,4% F.S.
Разрешение, Вт	0,1
Разные технические данные
Синтезформы гармоники	40 №№ при 50/60 Гц
Измерение гармоники	Напряжение/Ток 40 №№ при 50/60 Гц
Программируемый импеданс	0 Ом + 200 мкГн - 1 Ом + 1 млГн
КПД *4	0,75 (типичный)
Защита	UVP, OCP, OPP, OTP, FAN
Интерфейс	GPIB, RS-232, USB, Ethernet
Безопасность и ЭМС	CE
Размеры (В x Ш x Г)	1163х546х700
Вес	229,4	242,4	480	495
