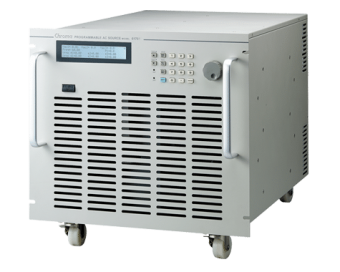

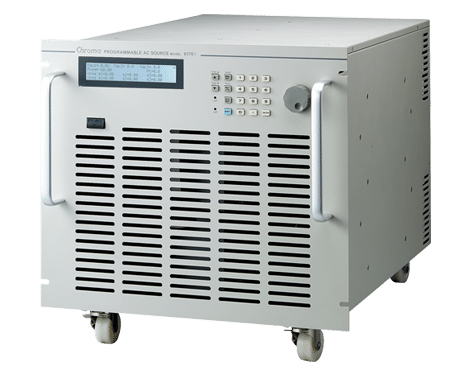

Программируемые источники питания переменного тока Chroma серии 61700

Программируемые источники питания переменного тока серии 61700 выдают чистое 5-проводное, 3-фазное напряжение электропитания. Также, они включают модели с малой номинальной мощностью, возможностью программирования напряжения и частоты, измерения наиболее важных выходных характеристик на ЖК-дисплее. Источники питания серии 61700 выдают выходное напряжение от 0 В до 300 В АС, которое может задаваться индивидуально для каждой фазы. Кроме того, пользователь может задавать фазовый угол от 0° до 360°. Эти виды функций делают серию 61700 способной к моделированию небаланса 3-фазного напряжения питания. Благодаря широкой полосе выходных частот (от 15 Гц до 1200 Гц), эта серия подходит для использования в области электронного оборудования авиации, армии и флота. Режим AC+DC расширяет выходные функциональные возможности для моделирования ненормальных ситуаций, когда фаза электропитания имеет смещение по постоянному напряжению. В серии 61700 используется современная ШИМ-технология, что обеспечивает способность генерировать очень чистое выходное переменное напряжение с типовым коэффициентом искажений менее 0,3%. Благодаря схеме коррекции коэффициента мощности, серия 61700 имеет высокий КПД и выдает более высокую выходную мощность. Применяя передовую технологию цифровой обработки сигналов, серия 61700 предоставляет прецизионные и высокоскоростные измерения, например, среднеквадратичное значение напряжения и тока, активной мощности, коэффициента мощности, коэффициента амплитуды тока и т.д. Серия 61700 имеет дополнительные функции помех выходного напряжения. Эти функции включают режимы LIST, PULSE, STEP и INTERHARMONICS. Пользователи могут программировать различные формы колебаний для испытаний на устойчивость. Серия 61700 может также управляться с мощной и удобной для пользователя программной панели через интерфейс GPIB или RS-232. Кроме того, программная панель имеет редактор форм колебаний, который может редактировать гармонические cоставляющие до 40 порядка включительно. Таким образом, серия 61700 получает возможность вносить любые искажения выходного напряжения. Программа автоконтроля и защита от перегрузки, максимально-токовая защита, защита от перенапряжения, от перегрева и отказа вентилятора гарантируют качество и надежность.

Купить источник питания переменного тока Chroma серии 61700 можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Номинальные выходные параметры:
  мощность: 1,5 кВА, 3-ф. (61701); 3 кВА, 3-ф. (61702); 4,5 кВА, 3-ф. (61703); 6 кВА, 3-ф. (61704); 12 кВА, 3-ф. (61705)
  напряжение: 0-150 / 0-300 В
• Частота: 15-1200 Гц
• Фазовый угол: 0-360˚, программируемый
• Встроенный компенсатор коэффициента мощности (PFС), обеспечивающий к-т мощности на входе выше 0,98
• Режим выхода AC+DC
• Возможность всесторонних измерений U, Irms, Ipk, бросков тока, Р, к-та мощности, к-та амплитуды тока и т.д.
• Контроль фазового угла включения и отключения
• Полная защита: от перегрузки (ОР), максимально-токовая (ОС), от перенапряжения (OV) и перегрева (ОТ)
• Опциональный интерфейс GPIB и RS-232
• Передовая ШИМ-технология обеспечивает высокую плотность мощности в компактном корпусе с возможностью установки в стойку
• Задаваемое пользователем состояние после включения
• Встроенное разделительное выходное реле
• Удобный графический интерфейс пользователя: программная панель (опция)
• Дополнительные функции помех выходного напряжения, включая режимы LIST, PULSE, STEP и INTERHARMONICS


ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

• 61701: Программируемый источник питания переменного тока 0-300 В / DC, 15-1200 Гц, 3-ф. / 1,5 кВА
• 61702: Программируемый источник питания переменного тока 0-300 В / DC, 15-1200 Гц, 3-ф. / 3 кВА
• 61703: Программируемый источник питания переменного тока 0-300 В / DC, 15-1200 Гц, 3-ф. / 4,5 кВА
• 61704: Программируемый источник питания переменного тока 0-300 В / DC, 15-1200 Гц, 3-ф. / 6 кВА
•

• 61705: Программируемый источник питания переменного тока 0-300 В / 15-1200 Гц, 3-ф. / 12 кВА
• A615001: Плата интерфейса дистанционного управления для серий 61500/61600/61700 (интерфейсы RS-232, GPIB)
• A617001: Программная панель для моделей серии 61700
• A617002: Функция помех выходного напряжения, включая режимы WAVEFORM, LIST, PULSE, STEP и INTERHARMONICS


ОСНОВНЫЕ ХАРАКТЕРИСТИКИ-1

Модель	61701	61702	61703	61704	61705
Номинальные параметры выходного напряжения
Макс. мощность, ВА	1500	3000	4500	6000	12000
в одной фазе, ВА	500	1000	1500	2000	4000
Напряжение (в одной фазе)
Диапазон, В	150 / 300
Погрешность	0,2%+0,2% F.S.
Дискретность, В	0,1
Коэффициент искажений	0,3% при 50/60 Гц 1,5% при 15-1,2 кГц
Нестабильность по сети питания	0,1%
Нестабильность по сети питания	0,2%
Темп. коэффициент	0,02% на градус от 25°C
Максимальный ток (в одной фазе)
Действ. значение, А	4 / 2	8 / 4	12 / 6	16 / 8	32 / 16
Пиковое значение, А	24 / 12	48 / 24	72 / 36	96 / 48	192 / 96
Частота
Диапазон, Гц	DC, 15-1,2 кГц
Погрешность	0,15%
Фазовый угол
Диапазон	0-360°
Дискретность	0,3°
Погрешность	< 0,8° при 50/60 Гц
Номинальные параметры выходного напряжения постоянного тока (в одной фазе)
Мощность, Вт	250	500	750	1000	2000
Напряжение, В	212 / 424
Ток, А	2 / 1	4 / 2	6 / 3	8 / 4	16 / 8
3-фазное напряжение электропитания (в одной фазе)
Диапазон напряжений, В	100 -240 ±10% VLN, 3 ф.		200 -240 ±10% VLN, 3 ф.
Диапазон частот, Гц	47-63
Ток, макс., А	9	16	10	14	28
Коэффициент мощности	0,97	0,98
Измерения
Напряжение (фаза-нейтраль)
Диапазон, В	150 / 300
Погрешность	0,2%+0,2% F.S.
Дискретность, В	0,1
Ток (в одной фазе)
Предел (пиковый), А	24	48	72	96	192
Погрешность (r.m.s.)	0,4%+0,3% F.S.
Погрешность (пик.)	0,4%+0,6% F.S.
Дискретность, А	0,01
Мощность (в одной фазе)
Погрешность	0,4%+0,4% F.S.
Дискретность, Вт	0,1
Разные технические данные
КПД	68 %	77 %	81 %	82%	82%
Габаритные размеры, мм	400 x 482,6 x 600,5				896,4 x 546 x 699,9
Вес, кг	75				150
Защита	UVP, OCP, OPP, OTP, FAN
Безопасность и ЭМС	CE
