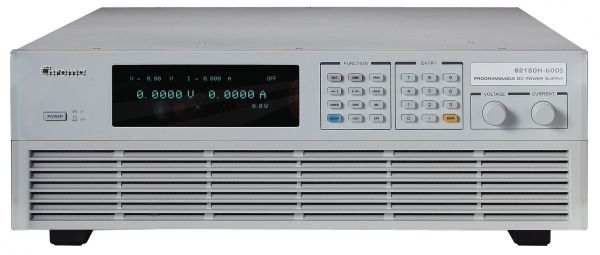

Программируемые источники питания постоянного тока Chroma серии 62000H

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Новая серия программируемых источников питания постоянного тока 62000H предназначена для автоматизированных испытательных систем и комплексов, моделирования и заряда аккумуляторных батарей для гибридных автомобилей и моделирования солнечных батарей. Большая удельная мощность (15 кВт в модуле 3U), прецизионное регулирование выходного напряжения и тока, сигналы запуска выхода, а также способность создавать сложные формы помех по постоянному току для проверки поведения устройств в условиях выбросов, провалов и других изменений напряжения.
Серия 62000Н включает 12 различных моделей из ряда от 5 кВт до 15 кВт, с пределами по току до 375 А, и по напряжению – до 600 В. Благодаря системе перераспределения тока, эти источники можно включать параллельно, вплоть до десяти модулей суммарной мощностью 150 кВт для систем с большой нагрузочной способностью, например, для моделирования батарей 450 В / 150 А / 67,5 кВт электротранспорта и военных целей. Имеется 100 задаваемых пользователем с передней панели программ, для автоматизированных испытаний и ресурсных испытаний в цикле ВКЛ/ОТКЛ. Дополнительно, серия 62000Н оснащена 16-разрядным управлением с ярким вакуумным люминесцентным индикатором.
Источники питания серии 62000Н очень просты в управлении, как с клавиатуры на передней панели, так и от дистанционного контроллера через USB/RS-232/RS485/APG (в типовом исполнении) и GPIB/Ethernet (по отдельному заказу). Компактные размеры, всего лишь 3U, позволяют устанавливать их друг над другом в типовую стойку. Другой уникальной возможностью источников питания серии 62000Н, является способность формировать сложные сигналы помех постоянного тока. Эта способность позволяет испытывать устройства на устойчивость к провалам, выбросам и другим изменениям напряжения, что делает эти приборы идеальными для испытаний бортового оборудования летательных аппаратов, инверторов, и других устройств, на которые будут воздействовать прерывания напряжения. Область применения включает в себя испытания преобразователей постоянного тока и инверторов, моделирование пуска электродвигателей, автоматический заряд батарей, ресурсные испытания электронных изделий и т.д.

Купить источник питания постоянного тока Chroma серии 62000H можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Ряд мощностей: 5 кВт / 10 кВт / 15 кВт
Диапазон напряжений: 0-1000 В
Диапазон токов: 0-375 A
Большая мощность в малом объеме (15 кВт в 3U)
Простое управление последовательной и параллельной работой в режиме ведущий/ведомый, до 150 кВт
Прецизионные измерения напряжения и тока
Высокоскоростное программирование
Управление скоростью изменения напряжения и тока
Цифровые энкодеры, клавиатура и функциональные кнопки
Функция линейного изменения напряжения (временной диапазон: от 10 мс до 99 ч)
Управление перераспределением тока
Программирование автоматических последовательностей:
10 программ / 100 последовательностей
Защита от перенапряжения, ограничение по току, защита от перегрева
Стандартный интерфейс аналогового программирования
Стандартные интерфейсы RS-232 и USB
Опциональный интерфейс GPIB/Ethernet
Выход дистанционного ВКЛ/ОТКЛ (I/P)
Дистанционное измерение для компенсации падения напряжения в линии
ПО LabView и Labwindows

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

62050H-40: Программируемый источник питания постоянного тока 40 В / 125 А / 5 кВт
62050H-450: Программируемый источник питания постоянного тока 450 В / 11,5 А / 5 кВт
62050H-600: Программируемый источник питания постоянного тока 600 В / 8,5 А / 5 кВт
62075H-30: Программируемый источник питания постоянного тока 30 В / 250 А / 7,5 кВт
62100H-30: Программируемый источник питания постоянного тока 30 В / 375 А / 11 кВт
62100H-40: Программируемый источник питания постоянного тока 40 В / 250 А / 10 кВт
62100H-450: Программируемый источник питания постоянного тока 450 В / 23 А / 10 кВт
62100H-600: Программируемый источник питания постоянного тока 600 В / 17 А / 10 кВт
62100H-1000: Программируемый источник питания постоянного тока 1000 В / 10 А / 10 кВт
62150H-40: Программируемый источник питания постоянного тока 40 В / 375 А / 15 кВт
62150H-450: Программируемый источник питания постоянного тока 450 В / 34 А / 15 кВт
62150H-600: Программируемый источник питания постоянного тока 600 В / 25 А / 15 кВт
62150Н-1000: Программируемый источник питания постоянного тока 1000 В / 15 А / 15 кВт
A620024: Интерфейс GPIB для серии 62000H (заводская установка)
A620025: Интерфейс Ethernet для серии 62000H (заводская установка)
A620026: Комплект для монтажа серии 62000H в стойку

ОБЩИЕ ХАРАКТЕРИСТИКИ

Программная и измерительная разрешающая способность
Напряжение (с передней панели), мВ	10
Ток (с передней панели), мА	10
Напряжение (цифрового интерфейса)	0,002% от Uмакс
Ток (цифрового интерфейса)	0,002% от Iмакс
Напряжение (аналоговый интерфейс )	0,04% от Uмакс
Ток (аналоговый интерфейс )	0,04% от Iмакс
Интерфейс дистанционного управления
Аналоговое управление, USB, RS-232, RS485	Типовое исполнение
GPIB, Ethernet	По дополнительному заказу
Системная шина (CAN)	Типовое исполнение для режима ведущий/ведомый
Погрешность программирования
Напряжение (с передн. панели и цифрового интерфейса )	0,1% от Uмакс
Ток (с передней панели и цифрового интерфейса )	0,3% от Iмакс
Напряжение (аналоговый интерфейс)	0,2% от Uмакс
Ток (аналоговый интерфейс)	0,3% от Iмакс
Время отклика на команду GPIB
Задание Uвых.	от посылки команды GPIB до приёма источником DC <20 мс
Измерение V и I	по команде GPIB Measure <25 мс
Аналоговый интерфейс (I/O)
Входные напряжения для программирования напряжения и тока (I/P)	0-10 В dc / 0-5 В dc / 0-5 кОм / 4-20 мА F.S.
Измерение напряжения и тока output (O/P)	0-10 В dc / 0-5 В dc / 4-20 мА F.S.
Внешнее вкл/откл ON/OFF (I/P)	TTL: активный уровень – низкий LO или высокий HI (на выбор)
Сигнал DC_ON (O/P)	Уровень задаётся пользователем. (Задержка времени = 1 мс при скорости изменения напряжения 10 В/мс)
Индикатор режима CV или CC (O/P)	TTL-уровень High = режим CV ; TTL-уровень Low = режим CC
Индикатор OTP (O/P)	TTL: активный уровень – низкий Low
Индикатор системного сбоя (O/P)	TTL: активный уровень – низкий Low
Вспомогательный источник питания (O/P)	Номинальное напряжение питания : 12Vdc / Макс. нагрузочная способность по току: 10 мА
Блокировка безопасности (I/P)	Точность по времени: <100 мс
Запрет дистанционного управления (I/P)	TTL: активный уровень – низкий
Последовательная и параллельная работа	Управление режимом ведущий/ведомый через CAN для 10 модулей до 150 кВт (Последовательно: два модуля / параллельно: десять модулей)
Автоматическое задание последовательностей (Режим List)
Количество программ	10
Количество последовательностей	100
Диапазон времени исполения	5 мс - 15000 с
Источник сигнала запуска	Ручной / автоматический / внешний
Автоматическое задание последовательностей (Режим Step)
Начальное напряжение	от 0 до полного напряжения
Конечное напряжение	от 0 до полного напряжения
Время исполнения	10 мс - 99часов
Параметры электропитания
3-фазное напряжение, 3-проводное + земля	200-220 Vac ±10% V_LN, 3-ф., 380-400 Vac ±10% V_LN, 3-ф.
Диапазон частот, Гц	47-63
Макс. ток (в каждой фазе); 200/220 Vac 380/400 Vac	Модель 5 кВт: 39 A Модель 10 кВт: 69 A Модель 15 кВт: 93 А Модель 5 кВт: 22A Модель 10 кВт: 37A Модель 15 кВт: 50 А
Общие характеристики
Макс. компенсация падения напряжения в линии с дистанционным измерением	модель <100 В: 5% от полного напряжения в линии (всего 10%)
	модель >100 В: 2% от полного напряжения в линии (всего 4%)
Диапазон рабочих температур	0°C ~ 50°C
Диапазон температур хранения	-40°C ~ +85°C
Размеры (ВxШxГ), мм	132,8 x 428 x 610
Вес, кг	Модель 5 кВт: Около 23 Модель 10 кВт: Около 29 Модель 15 кВт: Около 35

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ-1

Модель	62075H-30	62050H-40	62050H-450	62050H-600	62100H-30	62100H-40	62100H-450
Номинальные выходные параметры
Выходное напряжение, В	0-30	0-40	0-450	0-600	0-30	0-40	0-450
Выходной ток, А	0-250	0-125	0-11,5	0-8,5	0-375	0-250	0-23
Выходная мощность, Вт	7500	5000			11250	10000
Нестабильность по сети электропитания
Напряжение	±0,01% F.S.
Ток	±0,05% F.S.
Нестабильность по нагрузке
Напряжение	±0,02% F.S.
Ток	±0,1% F.S.
Измерение напряжения
Предел, В	6 / 30	8 / 40	90 / 450	120 / 600	6 / 30	8 / 40	90 / 450
Погрешность	0,05% + 0,05% F.S.
Измерение тока
Предел, А	50 / 250	25 / 125	2,3 / 11,5	1,7 / 8,5	75 / 375	50 / 250	4,6 / 23
Погрешность	0,1% + 0,1% F.S.
Выходной шум и пульсации
Напряжение шума (размах), мВ	60		300	350	60		300
Пульсации напряжения (RMS), мВ	15		450	600	15		450
Пульсации тока (RMS), мА	100	50	20	15	150	100	40
Диапазон регулирования OVP
Диапазон	0-110% программируется с передней панели или с опциональных цифровых входов.
Погрешность	±1% F.S. выходного напряжения
Программируемое время отклика
Время нарастания: полная нагрузка, мс	6	8	60		6	8	60
Время нарастания: без нагрузки, мс	6	8	60		6	8	60
Время спада: полная нагрузка, см	6	8	60		6	8	60
Время спада: нагрузка 10%, мс	100		250		100		250
Время спада: без нагрузки, с	1		2,5		1		2,5
Управление скоростью изменения
Диапазон скоростей изменения напряжения, В/мс	0,001 - 5		0,001 - 7,5	0,001 - 10	0,001 - 5		0,001 - 10
Диапазон скоростей изменения тока	0,001A - 1 А/мс, или INF
Мин. время установления, мс	0,5
Время переходного процесса	Восстановление за 1 мс до +/- 0,75% установившегося напряжения при изменении нагрузки от 50% до 100% или от 100% до 50% (1 А/мкс)
КПД	0,87 (типичн.)
Дрейф (30 минут)
Напряжение	0,04% от Vмакс
Ток	0,06% от Iмакс
Дрейф (8 часов)
Напряжение	0,02% от Vмакс
Ток	0,04% от Iмакс
Температурный коэффициент
Напряжение	0,04% от Vмакс/°C
Ток	0,06% от Iмакс/°C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ-2

Модель	62100H-600	62100H-1000	62150H-40	62150H-450	62150H-600	62100H-1000
Номинальные выходные параметры
Выходное напряжение, В	0-600	0-1000	0-40	0-450	0-600	0-1000
Выходной ток, А	0-17	0-10	0-375	0-34	0-25	0-15
Выходная мощность, Вт	10000		15000
Нестабильность по сети электропитания
Напряжение	±0,01% F.S.
Ток	±0,05% F.S.
Нестабильность по нагрузке
Напряжение	±0,02% F.S.	±0,05% F.S.	±0,02% F.S.			±0,05% F.S.
Ток	±0,1% F.S.
Измерение напряжения
Предел, В	120 / 600	200 / 1000	8 / 40	90 / 450	120 / 600	200 / 1000
Погрешность	0,05% + 0,05% F.S.
Измерение тока
Предел	3,2 / 17	4 / 10	75 / 375	6,8 / 34	5 / 25	6 / 15
Погрешность	0,1% + 0,1% F.S.
Выходной шум и пульсации
Напряжение шума (размах), мВ	350	2550	60	300	350	2550
Пульсации напряжения(RMS), мВ	600	1500	15	450	600	1500
Пульсации тока(RMS), мА	30	180	150	60	45	270
Диапазон регулирования защиты от перенапряжения (OVP)
Диапазон	0-110% программируется с передней панели или по цифровому каналу
Погрешность	±1% от предела выходного напряжения
Программируемое время отклика
Время нарастания: при полной нагрузке, мс	60	25 (50% F.S. CC Load)	8	60	60	25 (50% F.S. CC Load)
Время нарастания: без нагрузки, мс	60	25	8	60	60	25
Время спада: при полной нагрузке, мс	60	25 (50% F.S. CC Load)	8	60	60	25 (50% F.S. CC Load)
Время спада: 10% нагрузка, мс	250	80 (50% F.S. CC Load)	100	250	250	80 (50% F.S. CC Load)
Время спада: без нагрузки	2,5	3	1	2,5	2,5	3
Управление скоростью изменения
Диапазон скоростей изменения напряжения, В/мс	0,001 - 10	0,001 - 40	0,001 - 5	0,001 - 7,5	0,001 - 10	0,001 - 40
Диапазон скоростей изменения тока	0,001A - 0,1 А/мс, или INF
Мин. время установления	0,5 мс
Время переходного процесса	Восстановление за 1 мс до +/- 0,75% установившегося напряжения при изменении нагрузки от 50% до 100% или от 100% до 50% (1 А/мкс)
КПД	0,87 (типичн.)
Дрейф (30 минут)
Напряжение	0,04% от Vмакс
Ток	0,06% от Iмакс
Дрейф (8 часов)
Напряжение	0,02% от Vмакс
Ток	0,04% от Iмакс
Температурный коэффициент
Напряжение	0,04% от Vмакс/°C
Ток	0,06% от Iмакс/°C

Варианты написания: Хрома серии 62000H. .

Характеристики

Тип (блок питания)	Линейный
Дополнительно (БП)	Программируемый
