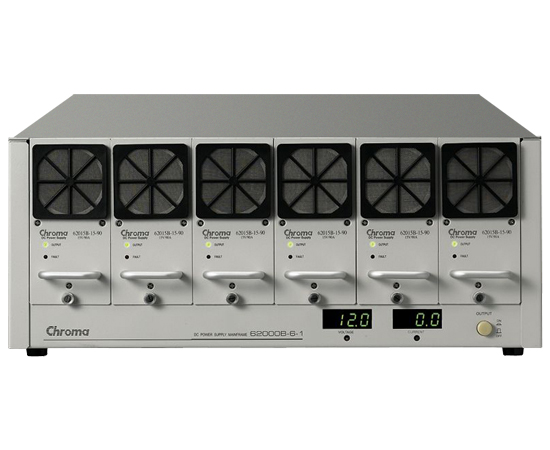

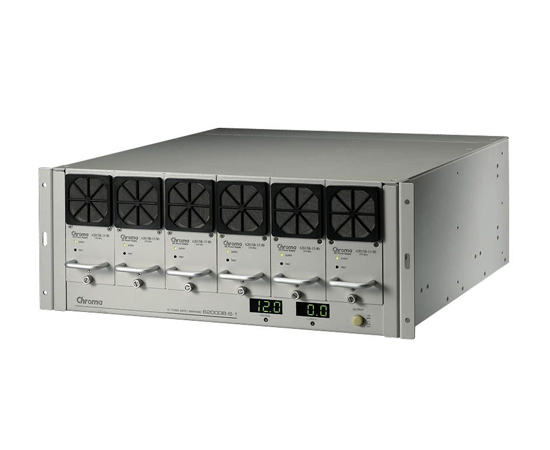

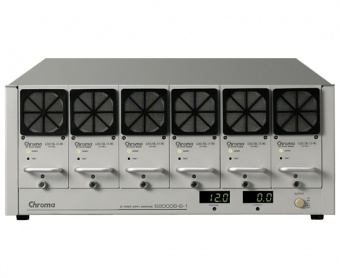

Модули источника питания постоянного тока Chroma серии 62000B

Новые модульные источники питания постоянного тока серии 62000B предоставляют множество уникальных возможностей в области электротермотренировки и электрогальваники: режим нагруженного резерва (N+1), высокая удельная мощность, возможность технического обслуживания во время работы, дистанционное включение/отключение и программное управление через шину CAN. Серия 62000B предоставляет 5 типов силовых модулей с диапазоном напряжений от 1 В до 150 В и токов от 10 A до 90 A, а также два типа базовых корпусов с шестью и тремя установочными позициями. 6-типозиционный базовый корпус может вместить до шести силовых модулей, включенных в параллельную работу с выходной мощностью 9 кВт. Возможно включить параллельно 14 базовых модулей для достижения мощности 120 кВт с системой распределения тока и управлением по шине CAN для систем магистрального электроснабжения.

Источники питания серии 62000B экономически эффективны и обладают высокой удельной мощностью при низких пульсациях тока. Эти приборы могут использоваться для испытаний, например, ЖК-панелей, преобразователей постоянного напряжения, силовых инверторов, ноутбуков, зарядных устройств и многих других типов электронных устройств. В Серии 62000B установлена современная схема коррекции к-та мощности, обеспечивающая к-т мощности выше 0,98, что соответствует требованиям МЭК. Эта схема коррекции (PFC) не только снижает входной ток, но и повышает КПД до 80%. Опциональная программная панель и управление по шине CAN позволяют управлять и следить за системой с помощью удобного графического интерфейса.

Оборудование большой мощности с CSU

Модульные источники питания серии 62000B способны выдавать высокую мощность до 120 кВт / 2000 A с минимальным ухудшением характеристик, благодаря устройству CSU (устройство контроля и наблюдения). Каждый корпус рассчитан на мощность 9 кВт максимум, и имеет возможность распределения тока, для обеспечения стабильности системы. Дополнительно, для удобного управления крупными силовыми системами, устройство контроля и наблюдения обеспечивает настройку и вывод на дисплей параметров выхода и устройств защиты через стандартный протокол связи CAN.

Возможность «горячей» замены

Оснащенные функциональными возможностями резервирования N+1 и «горячей» замены, источники питания серии 62000B как нельзя лучше подходят для 24-часовой безостановочной эксплуатации, например, на производственных линиях для монтажа SMD-компонентов, а также для испытаний IT-продукции, такой как преобразователи DC, инверторы фоновой подсветки ЖК-панелей и роутеры. Для длительной работы, модульная конструкция с возможностью «горячей» замены позволяет специалистам заменять неисправные модули на месте эксплуатации без отключения всей системы.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Диапазон напряжений: 1-150 В
• Диапазон токов: 0-2000 A (для системы)
• Диапазон мощностей: 1,5 кВт на модуль; вплоть до 120 кВт в системе
• Резервирование «N+1»
• Высокая удельная мощность (464 млВт/cm3 = 7,13 Вт/In3)
• Возможность «горячей» замены
• Идеально подходит для электротермотренировки и электрогальваники
• Дистанционное измерение
• Дистанционное включение/отключение
• Управление по шине CAN
• Выход сигнала нормального режима DC OK


Информация для заказа

• 62000B-3-1: Базовый корпус 62000B с тремя установочными позициями
• 62000B-6-1: Базовый корпус 62000B с шестью установочными позициями
• 62015B-15-90: Модуль источника питания, 15 В / 90 A / 1350 Вт
• 62015B-30-50: Модуль источника питания, 30 В / 50 A / 1500 Вт
• 62015B-60-25: Модуль источника питания, 60 В / 25 A / 1500 Вт
• 62015B-80-18: Модуль источника питания, 80 В / 18 A / 1440 Вт
• 62015B-150-10: Модуль источника питания, 150 В / 10 A / 1500 Вт
• A620007: Устройство контроля и наблюдения
• A620008: Интерфейс CAN BUS для базового корпуса
• A620010: Комплект для монтажа базового корпуса
• 62000В в стойку
• A620011: Интерфейс Ethernet для CSU
• A620012: Плата AD-Link PCI 7841 CAN BUS
• A620013: Стойка 19" (23U) для серии 62000B
• A620014: Стойка 19" (41U) для серии 62000B
• A620016: Комплект для монтажа CSU в стойку
• A620017: Программная панель для серии 62000B
• A620018: NI USB-8473: высокоскоростная шина USB для интерфейса CAN
• A620019: Блок управления базовым корпусом и CSU через интерфейс USB
• A620020: Блок управления базовым корпусом и CSU через интерфейс GPIB
• A620021: Блок управления базовым корпусом через аналоговый интерфейс
• A620022: Блок управления базовым корпусом и CSU через интерфейс RS-485


Технические характеристики

Модель	62015B-15-90	62015B-30-50	62015B-60-25	62015B-80-18	62015B-150-10
Номинальные выходные параметры
Выходная мощность, Вт	1350	1500		1440	1500
Выходное напряжение, В	1-15	1-30	1-60	1-80	1-150
Выходной ток, А	1-90	1-50	1-25	1-18	1-10
Нестабильность по сети питания	0,1% F.S.
Нестабильность по нагрузке	1% F.S.
Погрешность программирования	1% F.S.
Погрешность измерения	1% F.S.
Выходной шум (20 МГц)
Напряжение шумов (размах), мВ	100		200		400
Пульсации напряжения (rms), мВ	30		50		100
Пульсации тока (rms), А	0,9	0,5	0,25	0,18	0,1
КПД, при полной нагрузке	> 87% при полной нагрузке	> 88% при полной нагрузке
Выброс напряжения при включении	5% от номинального выходного напряжения
Время реагирования на переходные процессы, мс	< 5
Входное переменное напряжение
Базовый корпус с шестью установочными позициями	3-ф. 200~240Vac ±4% Vll или 30 380~400Vac ±9% Vll, 47~63 Гц
Базовый корпус с тремя установочными позициями	1-ф. 200~240Vac±4% Vln, 47~63 Гц
Коэффициент мощности	> 0,98 при полной нагрузке
Функции защиты
Защита от перенапряжения (OVP)	Автоматическое отключение при 115% от заданного напряжения
Диапазон настройки, В	1-16	1-31	1-65	1-83	1-155
Защита от перегрузки по току (OCP)	Предел по току (0 - 100%) / отключение по OCP при 115% от предельного значения
Защита от перегрева (OTP	Автоматическое отключение при достижении предельного значения
Сигналы ввода/вывода
Дистанционное включение/отключение	"Сухой" контакт (замкнут = включено, и наоборот)
Вспомогательное напряжение (AUX)	4 - 24 В / 0,5 A на базовом корпусе (регулирование подстроечным сопротивлением)
Тип сигнала норм. режима DC OK	"Сухой" контакт (замкнут = включено) (ненормальный режим при срабатывании OVP / OCP / OTP / AC Fault)
Время отклика на программные изменения (типовое значение)
Время нарастания (при полной нагрузке), мс	При программировании шага выходного напряжения от 5% до 95%: 100
Время нарастания (без нагрузки)	При программировании шага выходного напряжения от 5% до 95%: 100
Время спада (при полной нагрузке)	При программировании шага выходного напряжения от 95% до 5%: 40
Время спада (без нагрузки), с	При программировании шага выходного напряжения от 95% до 5%: 5
Задание напряжения Vout	Подачей команды по шине CAN на приёмник модуля DC: 1
Измерение напряжения и тока, мс	Командой выборки по шине CAN: 100
Время задержки, с	Для включения/отключения выхода (командой по шине CAN): 5 (один базовый корпус)
Разные технические данные
Дистанционное измерение	Компенсация потерь напряжения в линии макс. 3 В
Параллельная работа	Распределение тока (±5%)
Диапазон относительной влажности	0-90%, без образования конденсата
Интерфейс дистанционного управления	CAN BUS (опциональное)
Безопасность и ЭМС	CE
Размеры (В x Ш x Г), мм	Базовый корпус: 175,6 x 443,9 x 466,2 (62000B-6-1) Базовый корпус: 175,6 x 239,9 x 466,2 (62000B-3-1) Модуль : 138,5 x 67,5 x 377,5
Вес, кг	Базовый корпус: 14 (62000B-6-1) Базовый корпус : 8 (62000B-3-1) Модуль : 4
