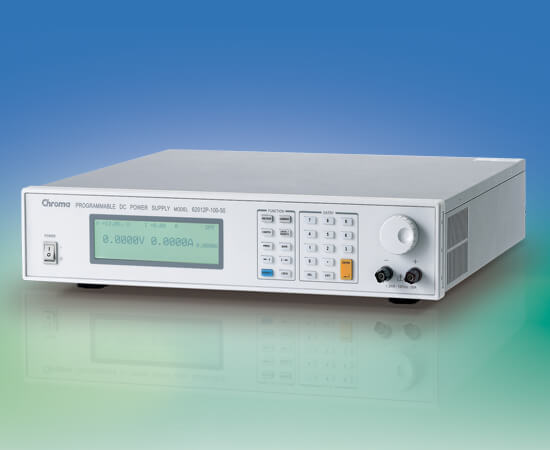

Программируемые источники питания постоянного тока Chroma серии 62000P

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Новая серия программируемых источников питания постоянного тока 62000Р имеет множество уникальных возможностей: работа в широком диапазоне стабильных мощностей, прецизионная обратная связь по выходному напряжению или току, выходные сигналы запуска, а также возможность создания сложных форм помех постоянного тока для проверки поведения устройств при воздействии импульсов, провалов и других отклонений напряжения. Эта способность позволяет испытывать устройства на устойчивость к провалам, выбросам и другим изменениям напряжения, что делает эти приборы идеальными для испытаний бортового оборудования летательных аппаратов, инверторов, и других устройств, на которые будут воздействовать прерывания напряжения.

Серия 62000Р также включает 16-разрядный АЦП для точных замеров напряжения и тока. Приборы имеют порты ввода/вывода, предоставляющие 8-разрядные TTL-сигналы, сигнал включения выхода, сигнал неисправности выхода и дистанционной задержки, а также сигналы запуска для измерений в режиме синхронизации с системой.

Управление параллельным и последовательным подключением ведущий/ведомый
Для увеличения мощности подключаются два или несколько источников питания параллельно или последовательно. Источники питания серии 62000Р поставляются с интеллектуальным режимом управления ведущий/ведомый, делающим работу в последовательном/параллельном режиме простой и быстрой. В этом режиме ведущий источник масштабирует значения и загружает данные в ведомые модули. Таким образом, упрощается программирование и автоматическое перераспределения тока.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Широкий ряд комбинаций напряжения и тока со стабильной мощностью
Диапазон напряжений: 0-600 В
Диапазон токов: 0-120 A
Ряд мощностей: 600, 1200, 2400, 5000 Вт
Цифровые энкодеры, клавиатура и функциональные кнопки
Коррекция коэффициента мощности (0,95)
Высокоскоростное программирование
Прецизионные измерения напряжения и тока
Перераспределение тока для параллельной работы с управлением ведущий/ведомый
Функция Vamp: временной диапазон от 10 мс до 99 ч
Управление скоростью изменения напряжения и тока
Программирование автоматических последовательностей:
10 программ / 100 последовательностей / 8-разрядный TTL
Защита от перенапряжения, максимально-токовая защита, защита от перегрева
Дистанционное измерение, компенсация падения напряжения в линии до 5 В
Аналоговый программируемый интерфейс APG с гальванически изолированной платой аналогового интерфейса
Опциональное управление через GPIB посредством SCPI
Опциональный интерфейс Ethernet/LXI
Стандартные интерфейсы RS-232 и USB
ПО LabView и Labwindows
Имеет сертификат СЕ

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

62006P-30-80: Программируемый источник питания постоянного тока 30 В / 80 А / 600 Вт
62006P-100-25: Программируемый источник питания постоянного тока 100 В / 25 А / 600 Вт
62006P-300-8: Программируемый источник питания постоянного тока 300 В / 8 А / 600 Вт
62012P-40-120: Программируемый источник питания постоянного тока 40 В / 120 А / 1200 Вт
62012P-80-60: Программируемый источник питания постоянного тока 80 В / 60 А / 1200 Вт
62012P-100-50: Программируемый источник питания постоянного тока 100 В / 50 А / 1200 Вт
62012P-600-8: Программируемый источник питания постоянного тока 600 В / 8 А / 1200 Вт
62024P-40-120: Программируемый источник питания постоянного тока 40 В / 120 А / 2400 Вт
62024P-80-60: Программируемый источник питания постоянного тока 80 В / 60 А / 2400 Вт
62024P-100-50: Программируемый источник питания постоянного тока 100 В / 50 А / 2400 Вт
62024P-600-8: Программируемый источник питания постоянного тока 600 В / 8 А / 2400 Вт
62050P-100-100: Программируемый источник питания постоянного тока 100 В / 100 А / 5000 Вт
A620004: Интерфейс GPIB для моделей серии 62000P
A620006: Набор для монтажа в стойку для моделей серии 62000P (модель 2U)
A620009: Программная панель серии 62000P
A620015: Набор для монтажа в стойку для моделей 62050P-100-100
A620023: Интерфейс Ethernet/LXI для моделей серии 62000P

ОБЩИЕ ХАРАКТЕРИСТИКИ

Программная и измерительная разрешающая способность
Напряжение (с передней панели), мВ	10
Ток (с передней панели). мА	10
Напряжение (дистанционный интерфейс)	0,003% от Vмакс
Ток (дистанционный интерфейс)	0,002% от Iмакс
Напряжение (интерфейс аналогового программирования)	0,04% от Iмакс
Ток (интерфейс аналогового программирования)	0,04% от Iмакс
Погрешность программирования
Программирование напряжения (с передней панели и дистанционный интерфейс)	0,1% от Vмакс
Программирование напряжения (интерфейс аналогового программирования)	0,2% от Vмакс
Программирование тока (с передней панели и дистанционный интерфейс)	0,3% от Iмакс
Программирование тока (интерфейс аналогового программирования)	0,3% от Iмакс
Программируемое время отклика
Время нарастания: Для запрограммированной ступени выходного напряжения от 5% до 95% (с полной нагрузкой и без нагрузки)	См. электрические характеристики
Время спада: Для запрограммированной ступени выходного напряжения от 95% до 5 (время спада зависит от внешней нагрузки ИТС)	См. электрические характеристики
Установка Uвых. (USB посылает команду в приёмный порт источника электропитания), мс	10
Измерение V и I (по USB-команде выборки Fetch), мс	10
Измерение V и I (по USB-команде измерения Measure), мс	70
Интерфейс аналогового программирования
Входные напряжения для программирования напряжения и тока	0-10 Vdc или 0-5 Vdc F.S.
Измерение напряжения и тока	0-10 Vdc или 0-5 Vdc F.S.
Изоляция: Макс. рабочее напряжение любого программного сигнала по отношению к потенциалу корпуса	70 Vdc
Вспомогательный источник питания
Выходное напряжение	12 Vdc
Максимальная нагрузочная способность источника по току, мА	10
Функция дистанционного запрета (I/O)
Используется для отключения выхода источника электропитания; активный уровень – низкий	TTL
Сигнал DC-ON (выход включен)
Указывает на состояние выхода, активный уровень – высокий	TTL
Сигнал Fault Output
Указывает на событие отказа / срабатывания защиты, активный уровень – низкий	TTL
Функция последовательного и параллельного режима работы с управлением ведущий/ведомый
Предел по напряж. при последовательном режиме	См. электрические характеристики
Допустимое число источников электропитания в режиме ведущий / ведомый	5
Функция программирования автоматических последовательностей (Режим List)
Количество программ	10
Количество последовательностей	100
Время прохождения, с	0,005 - 15000
Выходной TTL-сигнал	8 разрядов
Нагрузочная способность TTL-источника, мА	7
Функция программирования автоматических последовательностей (Режим Step)
Диапазон начальных напряжений	0 - F.S.
Диапазон конечных напряжений	0 - F.S.
Время полного прохождения программы	10 мс ~ 99 часов
Функция управления скоростью изменения
Диапазон скоростей изменения напряжения (Скорость спада зависит от скорости разряда выходных конденсаторов, особенно в режиме холостого хода)	См. электрические характеристики
Диапазон скоростей изменения тока	См. электрические характеристики
Минимальное время переходного процесса, мс	0,5
Дистанционные измерения
Компенсация потерь в линии, В	5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ-1

Модель	62006P-30-80-ТЕСТ	62006P-100-25-ТЕСТ	62006P-300-8-ТЕСТ	62012P-40-120-ТЕСТ	62012P-80-60	62012P-100-50-ТЕСТ
Номинальные выходные параметры
Выходное напряжение, В	0-30	0-100	0-300	0-40	0-80	0-100
Выходной ток, А	0-80	0-25	0-8	0-120	0-60	0-50
Выходная мощность	600			1200
Нестабильность по сети электропитания
Напряжение, мВ	0,01%+2	0,01%+6	0,01%+18	0,01%+2	0,01%+8	0,01%+10
Ток, мА	0,01%+25	0,01%+5	0,03%+20	0,01%+25	0,01%+10	0,01%+12
Нестабильность по нагрузке
Напряжение, мВ	0,01%+3	0,01%+10	0,01%+50	0,01%+3	0,01%+12	0,01%+18
Ток, мА	0,01%+10	0,01%+5	0,03%+40	0,01%+10	0,01%+20	0,01%+28
Измерение напряжения
Предел, В	6 / 30	20 /100	60 / 300	8 / 40	16 / 80	20 / 100
Погрешность	0,05% + 0,05% F.S.	0,05% + 0,05% F.S.	0,05% + 0,05% F.S.	0,05% + 0,05% F.S.	0,05% + 0,05% F.S.	0,05% + 0,05% F.S.
Измерение тока
Предел, А	16 / 80	5 / 25	1,6 / 8	24 / 120	12 / 60	10 / 50
Погрешность	0,1% + 0,2% F.S.	0,1% + 0,2% F.S.	0,1% + 0,1% F.S.	0,1% + 0,1% F.S.	0,1% + 0,1% F.S.	0,1% + 0,1% F.S.
Выходной шум (0 ~ 20 МГц)
Пульсации напряжения (размах), мВ	60	85	180	90	100
Пульсации напряжения (RMS), мВ	8	10	90	10		15
Пульсации тока (RMS), мА	60	10	60	120	30	20
Предел регулирования OVP	110% от Uуст до 110% от Uмакс
Диапазон скорости нарастания
Напряжение (с USB)	0,001 В - 5 В/мс	0,001 В - 10 В/мс	0,01 В - 10 В/мс	0,001 В - 5 В/мс	0,001 В - 10 В/мс
Ток (с USB)	0,001 A - 1 А/мс
Программируемое время отклика (типичное значение)
Время нарастания (с полной нагрузкой и без), мс	6	10	30	8		10
Время спада, макс, мс	350	300	2500	240		300
Дрейф (8 часов)
Напряжение	0,02% от Uмакс
Ток	0,04% от Iмакс
Температурный коэффициент
Напряжение	0,02% от Vмакс/°C
Ток	0,04% от Iмакс/°C
Разные технические данные
Время переходного процесса, мс	3
Ступенч. изменение 10%, мВ	150	180	600	150	250
Предел по напряж. при последовательном режиме, В	150	500	800	200	400	500
Диапазон напряжений питания	100 -240 ±10% V_LN, 1 ф., 47-63 Гц
Рабочая температура	0~40°C
Размеры (В х Ш х Г), мм	89 x 430 x 425
Вес	12	12,1	11,2	12	13	12,1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ-2

Модель	62012P-600-8 - ТЕСТ	62024P-40-120	62024P-80-60	62024P-100-50	62024P-600-8	62050P-100-100 - ТЕСТ
Номинальные выходные параметры
Выходное напряжение, В	0-600	0-40	0-80	0-100	0-600	0-100
Выходной ток, А	0-8	0-120	0-60	0-50	0-8	0-100
Выходная мощность, Вт	1200	2400				5000
Нестабильность по сети электропитания
Напряжение, мВ	0,01%+18	0,01%+2	0,01%+8	0,01%+10	0,01%+18	0,01%+8
Ток, мА	0,03%+20	0,01%+25	0,01%+10	0,01%+12	0,03%+20	0,01%+24
Нестабильность по нагрузке
Напряжение, мВ	0,01%+50	0,01%+3	0,01%+12	0,01%+18	0,01%+50	0,01%+12
Ток, А	0,03%+40	0,01%+10	0,01%+20	0,01%+28	0,03%+40	0,01%+56
Измерение напряжения
Предел, В	120 / 600	8 / 40	16 / 80	20 / 100	120 / 600	20 / 100
Погрешность	0,05% + 0,05% F.S.
Измерение тока
Предел, А	1,6 / 8	24 / 120	12 / 60	10 / 50	1,6 / 8	20 / 100
Погрешность	0,1% + 0,1% F.S.
Выходной шум (0 ~ 20 МГц)
Пульсации напряжения (размах), мВ	180	90	100		180	50
Пульсации напряжения (RMS), мВ	90	10		15	90	15
Пульсации тока (RMS), мА	60	120	30	20	60	40
Диапазон регулирования OVP	110% от Vуст до 110% от Vмакс
Диапазон скорости нарастания
Напряжение (с USB)	0,01 В - 10 В/мс	0,001 В - 5 В/мс	0,001 В - 10 В/мс	0,01 В - 10 В/мс		0,001 В - 10 В/мс
Ток (с USB)	0,001A - 1 А/мс
Программируемое время отклика (типичное значение)
Время нарастания (с полной нагрузкой и без нагрузки)	60	8		10	60	10
Время спада, макс., мс	5000 (макс)	240		300	5000	850
Дрейф (8 часов)
Напряжение	0,02% от Uмакс
Ток	0,04% от Iмакс
Температурный коэффициент
Напряжение	0,02% от Vмакс/°C
Ток	0,04% от Iмакс/°C
Разные технические данные
Время переходн. процесса, мс	3 мс
Ступенч. изменение на 10%, мВ	600	150	250		600	250
Предел по напряж. при последовательном режиме, В	800	200	400	500	800	500
Диапазон напряжений питания	100-240 Vac ±10% V_LN, 1 ф., 47-63 Гц	200-240 Vac ±10% V_LN, 1 ф., 47-63 Гц				200-240 Vac ±10% V_LL/380-400 Vac ±10% V_LL, 3 ф., 47-63 Гц
Рабочая температура	0~40°C
Размеры (В х Ш х Г), мм	89 x 430 x 425					176 x 428 x 566
Вес, кг	11,2	13	12,2	13		28

Варианты написания: Хрома серии 62000P.

Характеристики

Напряжение, В	600
Ток, А	120
Тип (блок питания)	Линейный
Дополнительно (БП)	Программируемый
