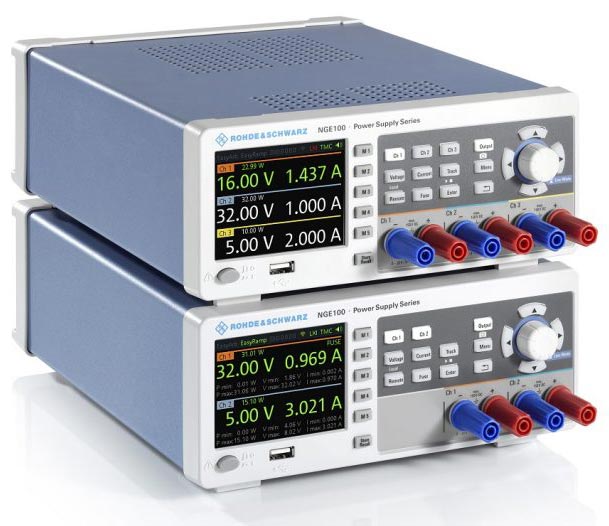

Источник питания Rohde & Schwarz NGE102B

2 канала. Аналоговый. 2 х 0...32 В, 2 х 0...3 А. Макс. мощность 66 Вт. Биполярный режим. Последовательное и параллельное подключение. Разрешение установки и считывания 10 мВ/1 мА. Пульсации/шум – 1,5 мВ скз / 2 мАскз. Защита OVP, OCP, OPP. Задержка срабатывания. Функции программирования EasyArb и EasyRamp. Память 5 ячеек. Интерфейс USB; Опционально: LAN (LXI), беспроводная WLAN 802.11 b/g/n, 2,4 ГГц, Digital I/O. Дисплей Rohde & Schwarz NGE102B: TFT 3,5" QVGA. Размеры Ѕ / 19" 2HU.

Подробнее

4 380.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Источник питания Rohde & Schwarz NGE102B — это надёжный и доступный по цене прибор с низким уровнем пульсаций. Источник питания R&S NGE102B имеет полностью одинаковые по электрическим параметрам выходные каналы, которые могут быть соединены последовательно или параллельно для получения более высоких значений тока или напряжения. Все выходы источника питания R&S NGE102B не заземлены и защищены от короткого замыкания.

Для защиты прибора и испытуемого устройства в источнике питания NGE102B имеется ряд функций. Для каждого канала пользователь может отдельно устанавливать максимально допустимый ток (электронный предохранитель, защита от превышения тока, OCP), максимально допустимое напряжение (защита от перенапряжения, OVP) или максимально допустимую мощность (защита от превышения мощности, OPP). При достижении заданного предела происходит отключение выходного канала. Защита от превышения температуры (OTP) предотвращает перегрев источника питания.

Технические характеристики

Параметр		Значение
Электрические характеристики
Количество выходных каналов		2
Суммарная выходная мощность		66 Вт
Максимальная выходная мощность на канал		33,6 Вт
Выходное напряжение на канал		от 0 В до 32 В
Максимальный выходной ток на канал		3 А
Максимальное напряжение в последовательном режиме работы		64 В
Максимальный ток в параллельном режиме работы		6 А
Пульсации напряжения и шум от 20 Гц до 20 МГц тип.		< 1,5 мВ (СКЗ), < 20 мВ (размах) (изм.)
Пульсации тока и шум от 20 Гц до 20 МГц		<2 мА (СКЗ) (изм.)
Стабилизация нагрузки изменение нагрузки от 10 % до 90% ± (% от вых. значения + смещение)	Напряжение	< 0,1 % + 20 мВ
	Ток	< 0,1 % + 5 мА
Время восстановления нагрузки изменение нагрузки от 10 % до 90 % в полосе ± 30 мВ от установленного напряжения		< 200 мкс (изм.)
Стабилизация напряжения в сети ±10 % изменений в напряжении сети питания ± (% от вых. значения + смещение)	Напряжение	< 0,1 % + 20 мВ
	Ток	< 0,1 % + 5 мА
Выброс выходного напряжения при отключении сетевого питания и выводе активного канала		< 100 мВ
Разрешение программирования	Напряжение	10 мВ
Разрешение программирования	Ток	1 мА
Погрешность программирования ± (% от вых. значения + смещение)	Напряжение	< 0,1 % + 30 мВ
	Ток	< 0,1 % + 5 мА
Выходные измерения
Измерительные функции		напряжение, ток, мощность
Разрешение при снятии показаний	Напряжение	10 мВ
Разрешение при снятии показаний	Ток	1 мА
Погрешность считывания ± (% от вых. значения + смещение	Напряжение	< 0,1 % + 20 мВ
Погрешность считывания ± (% от вых. значения + смещение	Ток	< 0,1 % + 5 мА
Температурный коэффициент от +5 °C до +20 °C и от +30 °C до +40 °C	Напряжение	< 0,02 % + 5 мВ на K
	Ток	< 0,02 % + 3 мА на K
Предельно допустимые параметры
Максимальное напряжение относительно земли		150 В постоянного тока
Максимальное противодействующее напряжение напряжение		33 В
Максимальное обратное напряжение		0,4 В
Максимальный обратный ток		3 А
Дистанционное управление
Время обработки команды		≤ 30 мс
Время установления программирования в пределах 1 % от конечного значения
Положительное изменение напряжения	без нагрузки	10 мс + время обработки команды
Положительное изменение напряжения	полная нагрузка (резистивная)	10 мс + время обработки команды
Отрицательное изменение напряжения	без нагрузки	500 мс + время обработки команды
Отрицательное изменение напряжения	полная нагрузка (резистивная)	10 мс + время обработки команды
Функции защиты
Защита от перенапряжения, от превышения мощности, от превышения тока (электронный предохранитель), от перегрева
Специальные функции
Выходная линейно-нарастающая функция EasyRamp		EasyRamp
Время действия функции EasyRamp		от 10 мс до 10 с (с шагом 10 мс)
Произвольная функция		EasyArb
Параметр		напряжение, ток, время
Максимальное количество точек		128
Время пребывания		от 10 мс до 600 с (с шагом 10 мс)
Повтор непрерывный или импульсный режим с числом повторений		от 1 до 255
Запуск	опция R&S® NGE-K103	вручную, посредством дистанционного управления или через дополнительный вход запуска
Интерфейс запуска и управления дополнительно	опция R&S® NGE-K103	цифровой вход / выход
Минимальный интервал запуска		10 мс
Время срабатывания запуска		< 150 мс
Уровень запуска		ТТЛ, макс. 5 В
направление перепада		нарастающий, спадающий
Общие данные
Дисплей		3,5" QVGA
Разъемы на передней панели		4-миллиметровые защитные полюсные зажимы

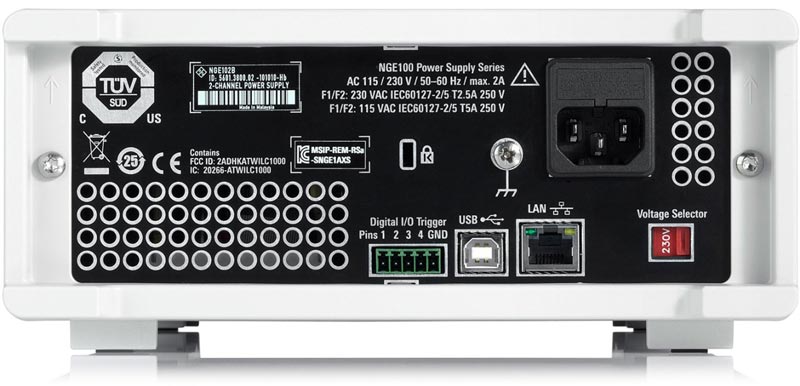

Интерфейсы дистанционного управления	штатно	USB-TMC, USB-CDC (виртуальный COM)
	опция R&S® NGE-K101	LAN (LXI)
	опция R&S® NGE-K102	беспроводная LAN 802.11 b/g/n, 2,4 ГГц; режим работы: клиентский
Интерфейс запуска и управления	опция R&S® NGE-K103	цифровой вход / выход
Диапазон рабочих температур		от 0 °C до +40 °C
Номинальное напряжение сети питания		115 / 230 В (± 10 %) , 50 / 60 Гц
Максимальная потребляемая мощность		180 Вт
Механические характеристики
Габариты		222 мм × 97 мм × 310 мм
Масса		4,9 кг
Монтаж в стойку	(опция R&S® HZC95)	½ 19 дюймов

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

Стандартная комплектация

Источник питания
Набор кабелей питания
Краткое руководство

Дополнительная комплектация

Наименование	Тип устройства	Код заказа
Программные опции
Дистанционное управление через Ethernet-интерфейс	R&S® NGE-K101	5601.2204.03
Дистанционное управление LAN	R&S® NGE-K102	5601.2210.03
Цифровые входы/выходы запуска	R&S® NGE-K103	5601.2227.03
Компоненты системы
Переходник для 19-дюймовой стойки, 2 HU	R&S® HZC95	5800.2054.02

Характеристики

Каналы	2
Напряжение, В	32
Ток, А	3
Тип (блок питания)	Линейный
Дополнительно (БП)	Полярный (+/-), Программируемый
