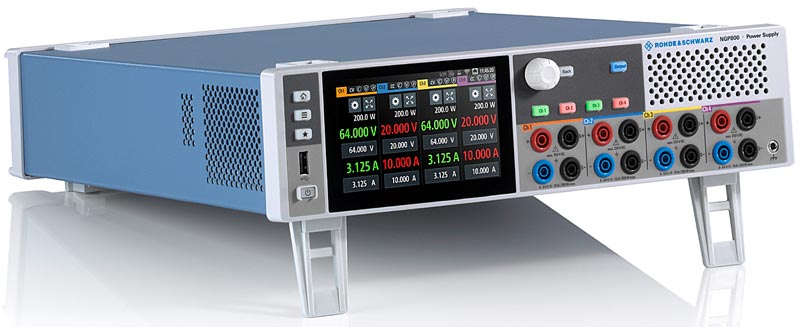

Источник питания Rohde & Schwarz NGP824

4 канала. Программируемый. 4 х 0…64 В/0…10 А. Макс. мощность на канал 200 Вт / по всем каналам 800 Вт. Парал. (32 В/40 А) и послед. соединение (250 В/10 А) каналов. Трекинг режим. Наилучшее разрешение 1 мВ и 0,5 мА. Базовая погрешность напряж./ток: 0,05% / 0,1%. Пульсации+шум: 3 мВскз/3,5 мАскз. Измерение: напряжение, ток, мощность, энергия. Произвольные формы напряжений / токов в каждом канале. 4-х проводная схема. Регистрация данных. Интерфейс: USB/LAN. Опционально: GPIB, WLAN, цифровой вход/выход, аналоговый вход. Дисплей: TFT, 5”, 800 × 480 пикселей, WVGA, сенсорный. Размеры: 362 x 100 x 451 мм. Вес: 8 кг.
Источник питания Rohde & Schwarz NGP824

Подробнее

27 330.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Программируемый источник питания Rohde & Schwarz NGP824 обеспечивает высокую мощность (до 800 Вт) в сочетании с минимальным уровнем пульсаций. Электрически эквивалентные и гальванически развязанные выходы источника питания NGP824 могут быть подключены последовательно или параллельно для увеличения выходных значений напряжения и тока. Интуитивно понятная концепция управления и большой сенсорный экран позволяют намного быстрее вводить значения и отображать статистику в реальном масштабе времени.

Особенности источника питания Rohde & Schwarz NGP824

Высокая разрешающая способность при установке и считывании
4 гальванически развязанных выхода
Возможность работы в параллельном и последовательном режимах
Функция QuickArb для генерации произвольных форм напряжений / токов в каждом канале.
Функция FlexPower для генерации переменных комбинаций напряжения и тока в пределах общего ограничения мощности на канале
Выходная линейно-нарастающая функция EasyRamp
Функция задержки вывода
Четырехпроводное подключение
Регистрация данных
Встроенные функции измерения.
Встроенная статистика показывает минимальное / максимальное и среднее значения мощности, напряжения и тока, а также энергии.
Сохранение / вызов настроек прибора
Защита от перенапряжения, от превышения мощности, от превышения тока (электронный предохранитель), от перегрева
Цифровые входы / выходы запуска (опция R&S ® NGP-K103)
Аналоговый вход (опция R&S ® NGP-K107)
Большой сенсорный дисплей 5" высокого разрешения
Интерфейс USB, LAN (Ethernet), опционально: WLAN, IEEE 488 (GPIB).

Технические характеристики

Характеристики			Значения
Количество каналов			4
Выходное напряжение / ток			4 х 0...64 В / 0...10 А
Максимальная мощность на всех каналах			800 Вт
Максимальная мощность на канал			200 Вт
Максимальное напряжение в последовательном режиме работы			250 В
Максимальный ток в параллельном режиме работы			40 А
Разрешение (программирование и считывание)		Напряжение	1 мВ
Разрешение (программирование и считывание)		Ток	0,5 мА
Нестабильность, вызванная изменением нагрузки		Напряжение	<0,01%+10 мВ
Нестабильность, вызванная изменением нагрузки		Ток	<0,01%+5 мА
Время восстановления нагрузки			<400 мкс
Время нарастания			<12 мс
Время спада			полная нагрузка: < 25 мс, без нагрузки: < 50 мс
Пульсации+шум (20 Гц...20 МГц)		Напряжение	<3 мВскз / 30 мВпик-пик
Пульсации+шум (20 Гц...20 МГц)		Ток	<3,5 мАскз
Ежегодная погрешность (25° ±5°C )	Программирование	Напряжение	<0,05% + 10 мВ
	Программирование	Ток	<0,1% + 10 мА
	Считывание	Напряжение	<0,05% + 10 мВ
	Считывание	Ток	<0,1% + 10 мА
Температурный коэффициент (на °C) от +5 °C до +20 °C и от +30 °C до +40 °C		Напряжение	<0,0075 % + 1,5 мВ
		Ток	<0,015 % + 1,5 мА
Максимальная компенсация при четырехпроводном подключении			1 В
Предельно допустимые параметры		Максимальное напряжение относительно земли	250 В постоянного тока
		Максимальное противодействующее напряжение	70 В
		Максимальное обратное напряжение	0,4 В
		Максимальный обратный ток (в течение 5 минут)	20 А
Время обработки команд при дистанционном управлении			< 6 мс (тип.)
Задержка вывода		Синхронность	< 1 мс (тип.)
Задержка вывода		Задержка на канал	от 10 мс до 10 с (с шагом 1 мс)
Выходная линейно-нарастающая функция (функция EasyRamp)			от 10 мс до 60 с (с шагом 1 мс)
Произвольная форма (Функция QuickArb)		Параметры	Напряжение, ток, время
		Максимальное количество точек	1024
		Максимальное количество подгрупп	8
		Время пребывания	от 1 мс до 60 с (с шагом 1 мс)
		Повтор	непрерывный или импульсный режим с числом повторений от 1 до 65 535
		Запуск	вручную, дистанционно или через опциональный вход запуска
Интерфейсы запуска и управления (Опция R&S ® NGP-K103)		Тип	цифровой вход/выход, 16-контактный разъем
		Время срабатывания запуска	< 3 мс (тип.)
		Максимальное напряжение (IN/OUT)	5,5 В
		Входной уровень запуска	ТТЛ
		Максимальный потребляемый ток (OUT)	5 мА
Аналоговый интерфейс управления (Опция R&S ® NGP-K107)		Тип	аналоговый вход, 16-контактный разъем
		Входное напряжение (управление от 0 % до 100 % напряжения или ток)	от 0 В до 5 В
		Погрешность вывода	напряжение: < 0,1 % + 32 мВ, ток: < 0,1 % + 15 мА
		Температурный коэффициент (на °C) от +5 °C до +20 °C и от +30 °C до +40 °C	напряжение: < 0,015 % + 4,8 мВ, ток: < 0,015 % + 2,25 мА
Регистрация данных		Максимальная скорость сбора	125 отсчетов/с
		Объем памяти	800 Мбайт внутренней или внешней памяти
		Разрешение по напряжению / току	см. Разрешение при снятии показаний
		Погрешность напряжения / тока	см. Погрешность считывания
Дисплей			TFT, 5-дюймовый, 800 × 480 пикселей, WVGA, сенсорный

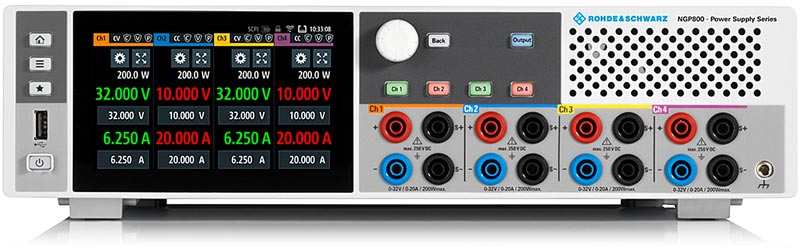

Разъемы на передней панели			4-мм безопасные гнезда (канальные выходы, компенсация напряжения)

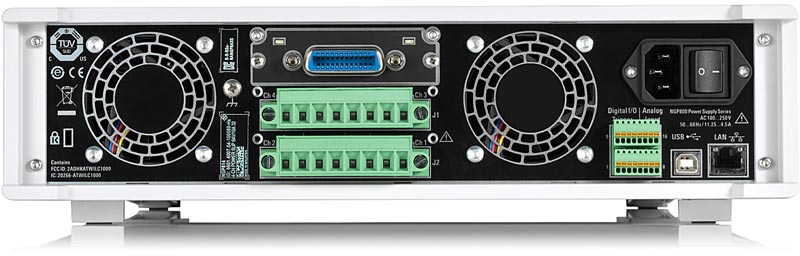

Разъемы на задней панели			2 × 8-контактный разъем (канальные выходы и компенсация напряжения)
Интерфейсы			Стандартно: USB-TMC, USB-CDC (Virtual COM), LAN WLAN (опция R&S ® NGP-K102) IEEE-488 (GPIB) (опция R&S ® NG-B105)
Габаритные размеры			362 мм × 100 мм × 451 мм
Вес			около 8 кг
Питание			переменный ток (50 Гц...60 Гц) от 100 В до 250 В (макс 1125 Вт)

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

Источник питания
Набор кабелей питания
Клеммная колодка
Краткое руководство

Дополнительная комплектация

Наименование	Тип	Код заказа
Аппаратные опции
Интерфейс IEEE-488 (GPIB)	R&S® NG-B105	5601.6000.02
Программные опции
Дистанционное управление по LAN	R&S® NGP-K102	5601.6400.03
Цифровые входы/выходы запуска	R&S® NGP-K103	5601.6300.03
Аналоговый вход	R&S® NGP-K107	5601.6200.03
Системные компоненты
Держатель для 19-дюймовой стойки, 2 HU	R&S® ZZA-GE23	5601.4059.02

Источник питания Rohde & Schwarz NGP824

Характеристики

Каналы	4
Напряжение, В	64
Ток, А	10
Тип (блок питания)	Линейный
Дополнительно (БП)	Программируемый
